AS-IC02-12000-2 - Solarwechselrichter AEG - Kostenlose Bedienungsanleitung

Produkttyp	Solar-Wechselrichter
Marke	AEG
Modell	AS-IC02-12000-2
Nennleistung	12 000 W
Maximale DC-Eingangsspannung	600 V
AC-Ausgangsspannung	230 V einphasig
Ausgangsfrequenz	50/60 Hz
Konnektivität	Integriertes Wi-Fi, RS485
LED-Anzeigen	Stromversorgung (grün), Betrieb (grün), Störung (rot)
Abmessungen (L x H x T)	600 x 400 x 200 mm
Gewicht	25 kg
Schutzart	IP65
Kühlung	Natürliche Konvektion
Betriebstemperatur	-25 °C bis +60 °C
Relative Luftfeuchtigkeit	0 % – 95 % ohne Kondensation
Sicherheitsnormen	IEC 61730, CE, RoHS
Integrierter Schutz	Anti-Inselbildung, Überspannungsschutz, Erdschlusserkennung
Wartung und Reinigung	Reinigen Sie die Lüftungsschlitze mit einem trockenen Tuch. Überprüfen Sie die Anschlüsse alle 6 Monate.
Sicherheit	Schalten Sie die Stromversorgung vor dem Eingriff aus. Warten Sie 5 Minuten nach dem Ausschalten. Verwenden Sie PSA.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie einen autorisierten Techniker. Ersatzteile sind beim Hersteller erhältlich.
Allgemeine Informationen	Installationsanleitung und Bedienungsanleitung zum Herunterladen auf der Website von AEG Industrial Solar.

Häufig gestellte Fragen - AS-IC02-12000-2 AEG

Wie schließe ich den Wechselrichter an das Stromnetz an?

Der Anschluss muss von einem qualifizierten Techniker durchgeführt werden. Stellen Sie sicher, dass Netzspannung und -frequenz den Spezifikationen entsprechen (230 V, 50/60 Hz). Verwenden Sie einen auf das 1,25-fache des Nennstroms abgestimmten AC-Leistungsschalter. Schließen Sie das PE-Schutzkabel fest an (Impedanz unter 10 Ω).

Wie ist die Inbetriebnahmeprozedur?

Überprüfen Sie nach der Installation die Punkte der Checkliste: saubere Umgebung, korrekte Anschlüsse, intakte Kabelbinder, versiegelte ungenutzte Ports und konforme Netzspannung. Schalten Sie dann den Wechselrichter ein. Die LEDs sollten einen normalen Betrieb anzeigen (Strom-LED leuchtet).

Was tun bei einer Störung des Wechselrichters?

Wenn die Störungs-LED leuchtet, schlagen Sie im Handbuch nach, um den Fehlercode zu identifizieren. Schalten Sie die Stromversorgung aus und warten Sie 5 Minuten vor jedem Eingriff. Überprüfen Sie die DC- und AC-Anschlüsse. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker. Versuchen Sie keine Reparatur selbst.

Wie sind die LED-Anzeigen zu interpretieren?

Der Wechselrichter verfügt über drei LEDs: Stromversorgung (grün dauerhaft = Wi-Fi verbunden, Blinken = Wi-Fi-Fehler), Betrieb (grün dauerhaft = Energieerzeugung), Störung (rot dauerhaft = Fehler). LED aus bedeutet den entsprechenden inaktiven Zustand.

Welche regelmäßige Wartung ist erforderlich?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einem trockenen Tuch, um Überhitzung zu vermeiden. Überprüfen Sie alle 6 Monate die elektrischen Anschlüsse und den Zustand der Kabel. Stellen Sie sicher, dass die Warnschilder lesbar bleiben.

Kann ich den Wechselrichter selbst installieren?

Nein, die Installation muss von einem geschulten und kompetenten Techniker durchgeführt werden, der mit den örtlichen Normen vertraut ist. Der Hersteller übernimmt keine Haftung bei nicht ordnungsgemäßer Installation. Verwenden Sie isolierte Werkzeuge und eine persönliche Schutzausrüstung.

Was tun, wenn das Wi-Fi keine Verbindung herstellt?

Stellen Sie sicher, dass der Router weniger als 30 m vom Wechselrichter entfernt ist. Wenn die Stromversorgungs-LED zweimal blinkt, ist das Wi-Fi nicht mit dem Router verbunden. Setzen Sie das Wi-Fi-System gemäß der Anleitung im Handbuch zurück. Sie können auch einen niederfrequenten EMI-Filter hinzufügen, wenn Störungen vorhanden sind.

Welche Sicherheitsvorkehrungen sind zu treffen?

Schalten Sie vor jedem Eingriff die Stromversorgung aus und warten Sie 5 Minuten auf die Entladung der Komponenten. Tragen Sie antistatische Handschuhe, Kleidung und Armbänder. Berühren Sie das Gerät während des Betriebs nicht (Verbrühungsgefahr). Beachten Sie die Erdungsvorschriften. Die Solarmodule müssen der Klasse A gemäß IEC 61730 entsprechen.

Ist der Wechselrichter mit allen Solarmodulen kompatibel?

Der Wechselrichter ist kompatibel mit Photovoltaikmodulen der Klasse A gemäß IEC 61730. Stellen Sie sicher, dass die Leerlaufspannung der Module die maximale DC-Eingangsspannung (600 V) nicht überschreitet. Beachten Sie die Polarität beim Anschluss.

Wo kann ich die vollständige Anleitung herunterladen?

Die vollständige Anleitung steht als PDF auf der Website notice-facile.com für das Modell AEG AS-IC02-12000-2 zur Verfügung. Sie können auch die Website AEG Industrial Solar im Bereich Downloads besuchen.

BEDIENUNGSANLEITUNG AS-IC02-12000-2 AEG

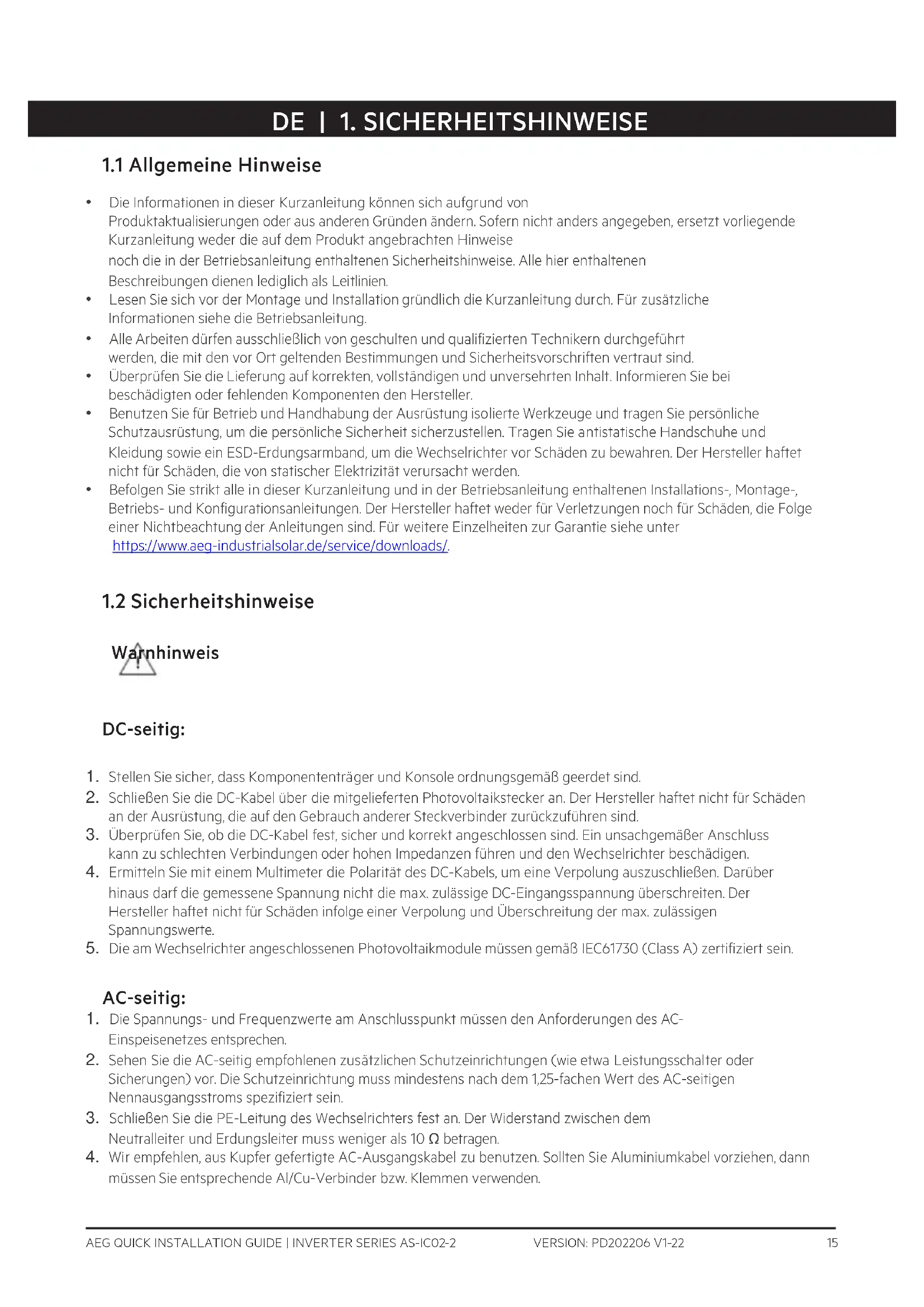

1.1 Allgemeine Hinweise

• Die Informationen in dieser Kurzanleitung können sich aufgrund von Produktaktualisierungen oder aus anderen Gründen ändern. Sofern nicht anders angegeben, ersetzt vorliegende Kurzanleitung weder die auf dem Produkt angebrachten Hinweise noch die in der Betriebsanleitung enthaltenen Sicherheitshinweise. Alle hier enthaltenen Beschreibungen dienen lediglich als Leitlinien.
• Lesen Sie sich vor der Montage und Installation gründlich die Kurzanleitung durch. Für zusätzliche Informationen siehe die Betriebsanleitung.
• Alle Arbeiten dürfen ausschließlich von geschulten und qualifizierten Technikern durchgeführt werden, die mit den vor Ort geltenden Bestimmungen und Sicherheitsvorschriften vertraut sind.
• Überprüfen Sie die Lieferung auf korrekten, vollständigen und unversehrten Inhalt. Informieren Sie bei beschädigten oder fehlenden Komponenten den Hersteller.
• Benutzen Sie für Betrieb und Handhabung der Ausrüstung isolierte Werkzeuge und tragen Sie persönliche Schutzausrüstung, um die persönliche Sicherheit sicherzustellen. Tragen Sie antistatische Handschuhe und Kleidung sowie ein ESD-Erdungsarmband, um die Wechselrichter vor Schäden zu bewahren. Der Hersteller haftet nicht für Schäden, die von statischer Elektrizität verursacht werden.
• Befolgen Sie strikt alle in dieser Kurzanleitung und in der Betriebsanleitung enthaltenen Installations-, Montage-, Betriebs- und Konfigurationsanleitungen. Der Hersteller haftet weder für Verletzungen noch für Schäden, die Folge einer Nichtbeachtung der Anleitungen sind. Für weitere Einzelheiten zur Garantie siehe unter https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Sicherheitshinweise

DC-seitig:

1. Stellen Sie sicher, dass Komponententräger und Konsole ordnungsgemäß geerdet sind.
2. Schließen Sie die DC-Kabel über die mitgelieferten Photovoltaikstecker an. Der Hersteller haftet nicht für Schäden an der Ausrüstung, die auf den Gebrauch anderer Steckverbinder zurückzuführen sind.
3. Überprüfen Sie, ob die DC-Kabel fest, sicher und korrekt angeschlossen sind. Ein unsachgemäßer Anschluss kann zu schlechten Verbindungen oder hohen Impedanzen führen und den Wechselrichter beschädigen.
4. Ermitteln Sie mit einem Multimeter die Polarität des DC-Kabels, um eine Verpolung auszuschließen. Darüber hinaus darf die gemessene Spannung nicht die max. zulässige DC-Eingangsspannung überschreiten. Der Hersteller haftet nicht für Schäden infolge einer Verpolung und Überschreitung der max. zulässigen Spannungswerte.
5. Die am Wechselrichter angeschlossenen Photovoltaikmodule müssen gemäß IEC61730 (Class A) zertifiziert sein.

AC-seitig:

1. Die Spannungs- und Frequenzwerte am Anschlusspunkt müssen den Anforderungen des AC-Einspeisenetzes entsprechen.
2. Sehen Sie die AC-seitig empfohlenen zusätzlichen Schutzeinrichtungen (wie etwa Leistungsschalter oder Sicherungen) vor. Die Schutzeinrichtung muss mindestens nach dem 1,25-fachen Wert des AC-seitigen Nennausgangsstroms spezifiziert sein.
3. Schließen Sie die PE-Leitung des Wechselrichters fest an. Der Widerstand zwischen dem Neutralleiter und Erdungsleiter muss weniger als 10 Ω betragen.
4. Wir empfehlen, aus Kupfer gefertigte AC-Ausgangskabel zu benutzen. Sollten Sie Aluminiumkabel vorziehen, dann müssen Sie entsprechende Al/Cu-Verbinder bzw. Klemmen verwenden.

Produkt

1. Lassen Sie die Anschlussklemmen mechanisch unbelastet, um Beschädigungen auszuschließen.
2. Nach Montage und Installation müssen alle Etiketten und Warnaufkleber sichtbar sein. Diese dürfen weder zerkratzt, beschädigt oder verdeckt sein.
3. Eine unbefugte Zerlegung oder Modifizierung kann die Ausrüstung beschädigen und führt zu Garantieverlust.

4. Installieren Sie den Wechselrichter nicht in der Nähe starker Magnetfelder, um elektromagnetische Interferenzen zu vermeiden. Wenn sich in der Nähe des Wechselrichters Kommunikationsgeräte mit einer drahtlosen bzw. Funkverbindung unter 30 MHz befinden, gehen Sie wie folgt vor:

5. Installieren Sie den Wechselrichter in einem Abstand von mindestens 30 m zu Geräten mit drahtloser Funkverbindung.

6. Bauen Sie am DC-Eingangskabel bzw. dem AC-Ausgangskabel des Wechselrichters einen EMI-Tiefpassfilter oder einen Ferritkern mit mehreren Windungen ein.

7. Der Wechselrichter besitzt folgende Warnaufkleber:

	WARNUNG VOR ELEKTRISCHER SPANNUNG! Gerät vor allen Arbeiten ausschalten und von sämtlichen Spannungsquellen trennen.		Verzögerte elektrische Entladung. Nach dem Ausschalten 5 Minuten abwarten, bis die Bauteile vollständig elektrisch entladen sind..
	Vor allen Arbeiten am Gerät erst die Betriebsanleitung lesen.	[c2CK]	Vorhandensein potenzieller Risiken. Vor sämtlichen Arbeiten geeignete PSA tragen.
	Gefährdung durch hohe Temperaturen. Produkt nicht während des Betriebs berühren, um Verbrennungen zu vermeiden		Erdungspunkt. Position für den Anschluss der Erdungsleitung (PE).
	CE-Kennzeichnung		Wechselrichter nicht über den Haushaltsmüll entsorgen, sondern in Übereinstimmung mit den örtlich gültigen Gesetzen und Bestimmungen oder zurück an den Hersteller senden.

1.3 Prüfpunkte vor dem Einschalten

Nr.		Prüfpunkt
1	☐	Das Produkt wurde an einem sauberen und gut belüfteten Ort montiert und lässt sich einfach bedienen.
2	☐	Alle Anschlüsse (PE, DC-Eingangs- und AC-Ausgangsspannung sowie Kommunikationsleitungen) wurden korrekt und auf sichere Art angeschlossen.
3	☐	Die Kabelbinder sind intakt sowie ordnungsgemäß und gleichmäßig angeordnet.
4	☐	Nicht verwendete Ports und (Klemm-)Anschlüsse sind abgedeckt und verschlossen.
5	☐	Die Spannungs- und Frequenzwerte am Anschlusspunkt entsprechen den Anforderungen des AC-Koppelnetzes.

1.4 EU-Konformitätserklärung

Solar Solutions erklärt hiermit, dass der auf dem europäischen Markt verkaufte Wechselrichter mit drahtlosen Kommunikationsmodulen die Anforderungen der folgenden Richtlinien erfüllt:

• Richtlinie 2014/53/EU (Funkanlagenrichtlinie)
- Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) sowie Richtlinie 2015/863 (RoHS)
- Richtlinie 2012/19/EU (Entsorgung von Elektro- und Elektronik-Altgeräten)
- Richtlinie 1907/2006 (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien, kurz: REACH)

Solar Solutions erklärt hiermit, dass der auf dem europäischen Markt verkaufte Wechselrichter ohne drahtlose Kommunikationsmodule die Anforderungen der folgenden Richtlinien erfüllt:

• Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMV-Richtlinie)
  • Richtlinie 2014/35/EU (Niederspannungsrichtlinie)
• Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) sowie Richtlinie 2015/863 (RoHS)
• Richtlinie 2012/19/EU (Entsorgung von Elektro- und Elektronik-Altgeräten)
• Richtlinie 1907/2006 (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien, kurz: REACH)

Sie können die EU-Konformitätserklärung über folgende URL herunterlader. https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-Anzeigen

Anzeige	Status	Beschreibung
Leistung		EIN = Mit WLAN verbunden / WLAN ist aktiv.
		BLINKT 1 x = WLAN-System wird zurückgesetzt.
		BLINKT 2 x = Keine Verbindung zwischen WLAN und Router.
		BLINKT 4 x = WLAN-Serverproblem
		BLINKT = Mit RS-485 verbunden.
		AUS = WLAN ist nicht in Betrieb.
In Betrieb		EIN = Wechselrichter speist Leistung ein.
		AUS = Wechselrichter speist momentan keine Leistung ein.
Störung		EIN = Es liegt eine Störung vor.
		AUS = Keine Störung.

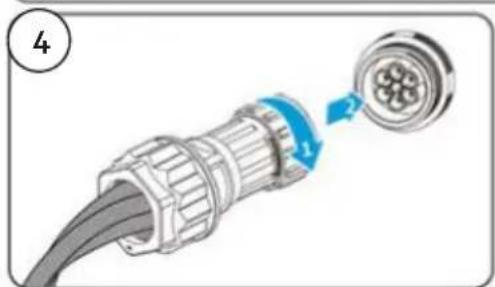

No.	RS485 / Meter
1	RS485 B
2	RS485 B
3	RS485 A
4	RS485 A
5	Meter +
6	Meter -
