Tuotetyyppi	Aurinkosuuntaaja
Tuotemerkki	AEG
Malli	AS-IC02-12000-2
Nimellisteho	12 000 W
Maksimi DC-tulojännite	600 V
AC-lähtöjännite	230 V yksivaiheinen
Lähtötaajuus	50/60 Hz
Yhteydet	Sisäänrakennettu Wi-Fi, RS485
LED-merkkivalot	Virta (vihreä), toiminta (vihreä), vika (punainen)
Mitat (P x K x S)	600 x 400 x 200 mm
Paino	25 kg
Suojausluokka	IP65
Jäähdytys	Luonnollinen konvektio
Käyttölämpötila	-25 °C - +60 °C
Suhteellinen kosteus	0 % - 95 % ilman kondensoitumista
Turvallisuusstandardit	IEC 61730, CE, RoHS
Sisäänrakennettu suojaus	Saareke-esto, ylijännitesuojaus, maasulun tunnistus
Huolto ja puhdistus	Puhdista tuuletusraot kuivalla liinalla. Tarkista liitännät 6 kuukauden välein.
Turvallisuus	Katkaise virta ennen toimenpiteitä. Odota 5 minuuttia jännitekatkaisun jälkeen. Käytä henkilösuojaimia.
Varaosat ja korjattavuus	Ota yhteyttä valtuutettuun teknikkoon. Varaosat saatavilla valmistajalta.
Yleistä tietoa	Asennusohje ja käyttöopas ladattavissa AEG Industrial Solar -sivustolta.

Usein kysytyt kysymykset - AS-IC02-12000-2 AEG

Miten suuntaaja kytketään sähköverkkoon?

Kytkennän tulee suorittaa pätevä teknikko. Varmista, että verkon jännite ja taajuus vastaavat spesifikaatioita (230 V, 50/60 Hz). Käytä AC-puolen katkaisijaa, joka on kalibroitu 1,25 kertaa nimellisvirta. Liitä suojamaadoitusjohdin (PE) tiukasti (impedanssi alle 10 Ω).

Mikä on käyttöönoton menettely?

Asennuksen jälkeen tarkista tarkistuslistan kohdat: puhdas ympäristö, oikeat liitännät, ehjät kaapelikiinnikkeet, tiivistetyt käyttämättömät portit ja verkon jännitteen vastaavuus. Kytke sitten suuntaaja päälle. LED-merkkivalojen tulee osoittaa normaalia toimintaa (virran LED palaa).

Mitä tehdä suuntaajan vikatilanteessa?

Jos vian LED palaa, katso käsikirjasta virhekoodi. Katkaise virta ja odota 5 minuuttia ennen toimenpiteitä. Tarkista DC- ja AC-liitännät. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon. Älä yritä korjausta itse.

Miten LED-merkkivaloja tulkitaan?

Suuntaajassa on kolme LEDiä: Virta (vihreä palaa = Wi-Fi yhdistetty, vilkkuminen = Wi-Fi-vika), Toiminta (vihreä palaa = energiantuotanto), Vika (punainen palaa = vika). LED sammuksissa tarkoittaa vastaavaa passiivista tilaa.

Mitä säännöllistä huoltoa tarvitaan?

Puhdista tuuletusraot säännöllisesti kuivalla liinalla ylikuumenemisen välttämiseksi. Tarkista sähköliitännät ja kaapeleiden kunto 6 kuukauden välein. Varmista, että varoitustarrat pysyvät luettavina.

Voinko asentaa suuntaajan itse?

Ei, asennuksen tulee suorittaa koulutettu ja pätevä teknikko, joka tuntee paikalliset määräykset. Valmistaja ei vastaa virheellisestä asennuksesta. Käytä eristettyjä työkaluja ja henkilösuojaimia.

Mitä tehdä, jos Wi-Fi ei yhdistä?

Tarkista, että reititin on alle 30 metrin päässä suuntaajasta. Jos Virta-LED vilkkuu 2 kertaa, Wi-Fi ei ole yhdistetty reitittimeen. Nollaa Wi-Fi-järjestelmä käsikirjan ohjeiden mukaan. Voit myös lisätä alipäästö-EMI-suodattimen, jos häiriöitä esiintyy.

Mitä turvallisuustoimenpiteitä tulee noudattaa?

Ennen toimenpiteitä katkaise virta ja odota 5 minuuttia komponenttien purkamiseksi. Käytä antistaattisia hanskoja, vaatteita ja ranneketta. Älä koske laitteeseen sen ollessa toiminnassa (palovammariski). Noudata maadoitusohjeita. Aurinkopaneelien tulee olla luokkaa A IEC 61730 mukaan.

Onko suuntaaja yhteensopiva kaikkien aurinkopaneelien kanssa?

Suuntaaja on yhteensopiva luokan A aurinkosähkömoduulien kanssa IEC 61730 mukaan. Varmista, että paneelien avoimen piirin jännite ei ylitä maksimi DC-tulojännitettä (600 V). Noudata napaisuutta liitäntää tehtäessä.

Mistä ladata täydellinen ohje?

Täydellinen ohje on ladattavissa PDF-muodossa notice-facile.com-sivustolla mallille AEG AS-IC02-12000-2. Voit myös tutustua AEG Industrial Solar -sivuston latausosioon.

KÄYTTÖOHJE AS-IC02-12000-2 AEG

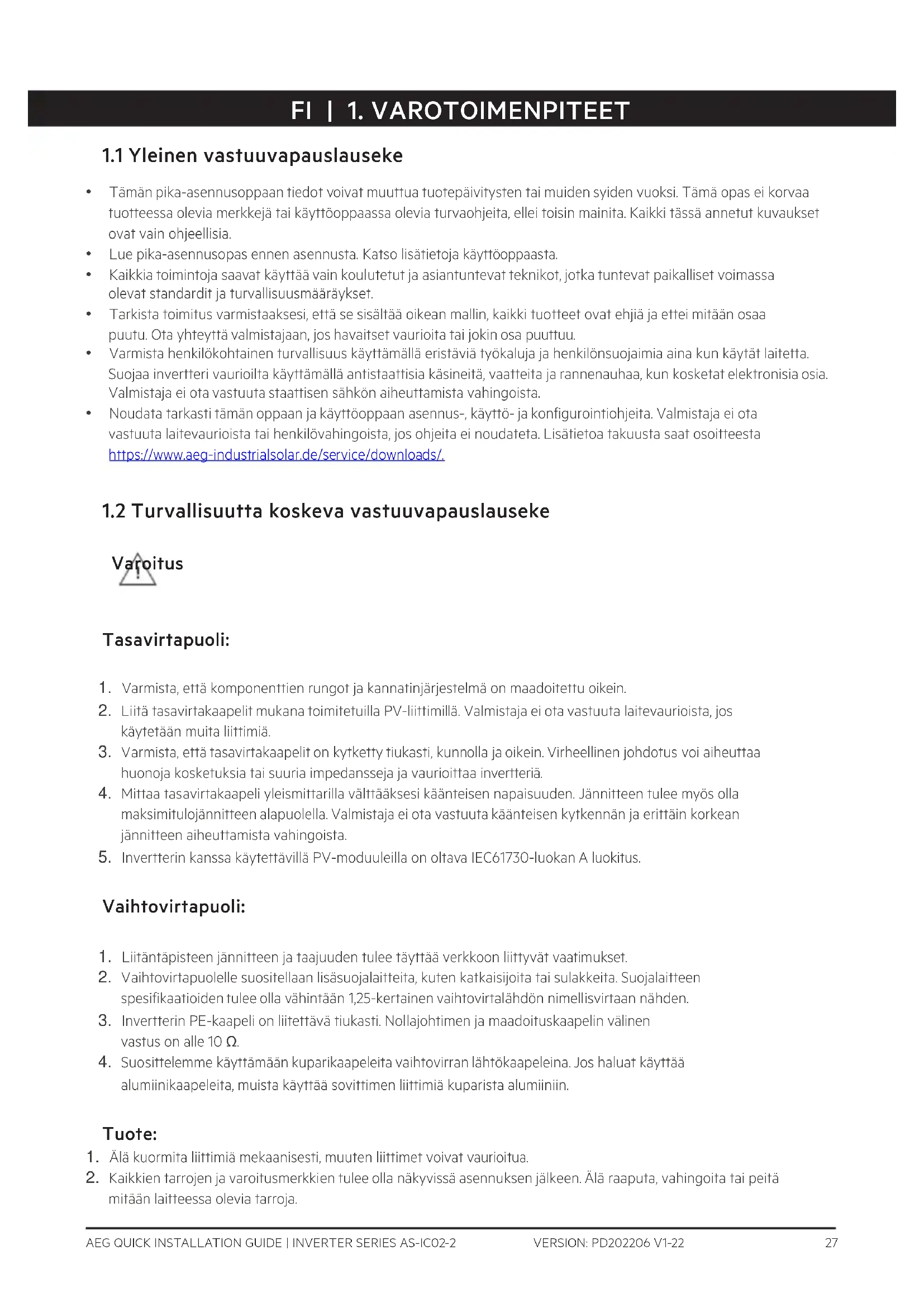

1.1 Yleinen vastuuvapauslauseke

• Tämän pika-asennusoppaan tiedot voivat muuttua tuotepäivitysten tai muiden syiden vuoksi. Tämä opas ei korvaa tuotteessa olevia merkkejä tai käyttöoppaassa olevia turvaohjeita, ellei toisin mainita. Kaikki tässä annetut kuvaukset ovat vain ohjeellisia.
• Lue pika-asennusopas ennen asennusta. Katso lisätietoja käyttöoppaasta.
• Kaikkia toimintoja saavat käyttää vain koulutetut ja asiantuntevat teknikot, jotka tuntevat paikalliset voimassa olevat standardit ja turvallisuusmääräykset.
• Tarkista toimitus varmistaaksesi, että se sisältää oikean mallin, kaikki tuotteet ovat ehjiä ja ettei mitään osaa puutu. Ota yhteyttä valmistajaan, jos havaitset vaurioita tai jokin osa puuttuu.
• Varmista henkilökohtainen turvallisuus käyttämällä eristäviä työkaluja ja henkilönsuojaimia aina kun käytät laitetta. Suojaa invertteri vaurioilta käyttämällä antistaattisia käsineitä, vaatteita ja rannenauhaa, kun kosketat elektronisia osia. Valmistaja ei ota vastuuta staattisen sähkön aiheuttamista vahingoista.
• Noudata tarkasti tämän oppaan ja käyttöoppaan asennus-, käyttö- ja konfigurointiohjeita. Valmistaja ei ota vastuuta laitevaurioista tai henkilövahingoista, jos ohjeita ei noudateta. Lisätietoa takuusta saat osoitteesta https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Turvallisuutta koskeva vastuuvapauslauseke

Tasavirtapuoli:

1. Varmista, että komponenttien rungot ja kannatinjärjestelmä on maadoitettu oikein.
2. Liitä tasavirtakaapelit mukana toimitetuilla PV-liittimillä. Valmistaja ei ota vastuuta laitevaurioista, jos käytetään muita liittimiä.
3. Varmista, että tasavirtakaapelit on kytketty tiukasti, kunnolla ja oikein. Virheellinen johdotus voi aiheuttaa huonoja kosketuksia tai suuria impedansseja ja vaurioittaa invertteriä.
4. Mittaa tasavirtakaapeli yleismittarilla välttääksesi käänteisen napaisuuden. Jännitteen tulee myös olla maksimitulojännitteen alapuolella. Valmistaja ei ota vastuuta käänteisen kytkennän ja erittäin korkean jännitteen aiheuttamista vahingoista.
5. Invertterin kanssa käytettävillä PV-moduuleilla on oltava IEC61730-luokan A luokitus.

Vaihtovirtapuoli:

1. Liitäntäpisteen jännitteen ja taajuuden tulee täyttää verkkoon liittyvät vaatimukset.
2. Vaihtovirtapuolelle suositellaan lisäsuojalaitteita, kuten katkaisijoita tai sulakkeita. Suojalaitteen spesifikaatioiden tulee olla vähintään 1,25-kertainen vaihtovirtalähdön nimellisvirtaan nähden.
3. Invertterin PE-kaapeli on liitettävä tiukasti. Nollajohtimen ja maadoituskaapelin välinen vastus on alle 10 Ω.
4. Suosittelemme käyttämään kuparikaapeleita vaihtovirran lähtökaapeleina. Jos haluat käyttää alumiinikaapeleita, muista käyttää sovittimen liittimiä kuparista alumiiniin.

Tuote:

1. Älä kuormita liittimiä mekaanisesti, muuten liittimet voivat vaurioitua.

2. Kaikkien tarrojen ja varoitusmerkkien tulee olla näkyvissä asennuksen jälkeen. Älä raaputa, vahingoita tai peitä mitään laitteessa olevia tarroja.

3. Luvaton purkaminen tai muuttaminen voi vaurioittaa laitteistoa, vauriot eivät kuulu takuun piiriin.

4. Asenna muuntaja etäälle voimakkaasta magneettikentästä sähkömagneettisten häiriöiden välttämiseksi. Jos muuntajan lähellä on alle 30 MHz:n radio tai langaton tiedonsiirtolaite, toimi seuraavasti:

5. Asenna muuntaja vähintään 30 metrin etäisyydelle langattomasta laitteesta.

6. Kytke EMI-alipäästösuodatin tai monikääminen ferriittisydän muuntajan DC-tulojohtoon tai AC-lähtöjohtoon.

7. Invertterin varoitustarrat ovat seuraavat.

	KORKEAN JÄNNITTEEN VAARA. Katkaise kaikki tulovirrat ja sammuta tuote ennen sen käsittelemistä.		Viivästynyt purkautuminen. Odota 5 minuuttia virran katkaisun jälkeen, kunnes komponentit ovat tyhjentyneet kokonaan.
	Lue opas läpi ennen kuin työskentelet tämän laitteen parissa.		Mahdollisia vaaroja. Käytä asianmukaisia henkilönsuojaimia ennen toimenpiteiden aloittamista.
	Korkean lämpötilan vaara. Älä koske käytössä olevaan tuotteeseen palovammojen välttämiseksi.		Maadoituspiste. Osoittaa PE- kaapelin sijainnin.
	CE-merkki		Älä hävitä invertteriä kotitalousjätteen mukana. Hävitä tuote paikallisten lakien ja määräysten mukaisesti tai lähetä se takaisin valmistajalle.

1.3 Tarkistukset ennen virran kytkemistä päälle

INro		Tarkistuskøhta
1	☐	Tuote on asennettu tukevasti puhtaaseen paikkaan, jossa on hyvä ilmanvaihto ja laitteen käyttö onnistuu helposti.
2	☐	PE-, DC-tulo-, AC-lähtö ja tietoliikennekaapelit on kytketty oikein ja turvallisesti.
3	☐	Johdinsiteet ovat ehjät, reititetty oikein ja tasaisesti.
4	☐	Käyttämättömät portit ja liittimet on sinetöity.
5	☐	Liitäntäpisteen jännite ja taajuus täyttävät invertterin verkkoliitäntävaatimukset.

1.4 EU-vaatimustenmukaisuusvakuutus

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, joka on varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Radiolaitedirektiivi 2014/53/EU (RED)
• Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS)
• Sähkö- ja elektroniikkalaiteromu 2012/19/EU
• Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, jota ei ole varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU (EMC)
• Sähkölaitteiden pienjännitedirektiivi 2014/35/EU (LVD)
• Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS)
• Sähkö- ja elektroniikkalaiteromu 2012/19/EU
• Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

EU-vaatimustenmukaisuusvakuutus on ladattavissa osoitteessa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-merkkivalot

Merkkivalo	Tilai	Kuvaus
Virta		PÄÄLLÄ = Wi-Fi yhdistetty/käytössä.
		1 VILKKUMISKERTA = Wi-Fi-järjestelmä nollautuu.
		2 VILKKUMISKERTAA = Wi-Fi-yhteyttä ei yhdistetty reitittimeen.
		4 VILKKUMISKERTAA = Wi-Fi-palvelimen virhe.
		VILKKUMINEN = RS485 on yhdistetty.
		POIS PÄÄLTÄ = Wi-Fi ei käytössä.
Käynnissä		PÄÄLLÄ = invertteri syöttää virtaa.
		POIS PÄÄLTÄ = invertteri ei syötä virtaa.
Vika		PÄÄLLÄ = vika havaittu.
