AS-IC02-12000-2 - Falownik solarny AEG - Bezpłatna instrukcja obsługi

Typ produktu	Falownik solarny
Marka	AEG
Model	AS-IC02-12000-2
Moc znamionowa	12 000 W
Maksymalne napięcie wejściowe DC	600 V
Napięcie wyjściowe AC	230 V jednofazowe
Częstotliwość wyjściowa	50/60 Hz
Łączność	Wbudowane Wi-Fi, RS485
Wskaźniki LED	Zasilanie (zielony), praca (zielony), awaria (czerwony)
Wymiary (dł. x wys. x gł.)	600 x 400 x 200 mm
Waga	25 kg
Klasa ochronności	IP65
Chłodzenie	Naturalna konwekcja
Temperatura pracy	-25 °C do +60 °C
Wilgotność względna	0% - 95% bez kondensacji
Normy bezpieczeństwa	CEI 61730, CE, RoHS
Wbudowana ochrona	Ochrona przed wyspą, ochrona przed przepięciami, detekcja zwarcia doziemnego
Konserwacja i czyszczenie	Czyścić szczeliny wentylacyjne suchą szmatką. Sprawdzać połączenia co 6 miesięcy.
Bezpieczeństwo	Odciąć zasilanie przed interwencją. Odczekać 5 minut po wyłączeniu. Używać ŚOI.
Części zamienne i naprawialność	Skontaktować się z autoryzowanym technikiem. Części dostępne u producenta.
Informacje ogólne	Instrukcja instalacji i obsługi do pobrania ze strony AEG Industrial Solar.

Często zadawane pytania - AS-IC02-12000-2 AEG

Jak podłączyć falownik do sieci elektrycznej?

Podłączenie musi być wykonane przez wykwalifikowanego technika. Upewnij się, że napięcie i częstotliwość sieci odpowiadają specyfikacjom (230 V, 50/60 Hz). Użyj wyłącznika nadprądowego po stronie AC ustawionego na 1,25 prądu znamionowego. Podłącz solidnie przewód ochronny PE (impedancja poniżej 10 Ω).

Jaka jest procedura uruchomienia?

Po instalacji sprawdź punkty listy kontrolnej: czyste otoczenie, prawidłowe połączenia, nienaruszone opaski kablowe, nieużywane porty zaplombowane, i zgodne napięcie sieci. Następnie włącz falownik. Diody LED powinny wskazywać normalną pracę (dioda zasilania włączona).

Co zrobić w przypadku awarii falownika?

Jeśli dioda awarii świeci, sprawdź w instrukcji kod błędu. Odłącz zasilanie i odczekaj 5 minut przed interwencją. Sprawdź połączenia DC i AC. Jeśli problem nie ustępuje, skontaktuj się z autoryzowanym technikiem. Nie próbuj samodzielnie naprawiać.

Jak interpretować wskaźniki LED?

Falownik ma trzy diody: Zasilanie (zielona stała = Wi-Fi podłączone, miganie = usterka Wi-Fi), Praca (zielona stała = produkcja energii), Awarie (czerwona stała = usterka). Zgaszona dioda oznacza odpowiedni stan nieaktywny.

Jaka regularna konserwacja jest potrzebna?

Regularnie czyść szczeliny wentylacyjne suchą szmatką, aby uniknąć przegrzania. Co 6 miesięcy sprawdzaj połączenia elektryczne i stan kabli. Upewnij się, że etykiety ostrzegawcze są czytelne.

Czy mogę zainstalować falownik samodzielnie?

Nie, instalacja musi być wykonana przez przeszkolonego i kompetentnego technika, zaznajomionego z lokalnymi normami. Producent nie ponosi odpowiedzialności za nieprawidłową instalację. Używaj narzędzi izolowanych i środków ochrony indywidualnej.

Co zrobić, jeśli Wi-Fi się nie łączy?

Sprawdź, czy router znajduje się w odległości mniejszej niż 30 m od falownika. Jeśli dioda Zasilanie miga 2 razy, Wi-Fi nie jest podłączone do routera. Zresetuj system Wi-Fi zgodnie z procedurą w instrukcji. Możesz również dodać filtr dolnoprzepustowy EMI, jeśli występują zakłócenia.

Jakie środki ostrożności należy podjąć?

Przed jakąkolwiek interwencją odłącz zasilanie i odczekaj 5 minut na rozładowanie elementów. Noś rękawiczki, odzież i opaskę antystatyczną. Nie dotykaj urządzenia podczas pracy (ryzyko poparzenia). Przestrzegaj zaleceń dotyczących uziemienia. Moduły słoneczne muszą być klasy A według IEC 61730.

Czy falownik jest kompatybilny ze wszystkimi panelami słonecznymi?

Falownik jest kompatybilny z modułami fotowoltaicznymi klasy A według IEC 61730. Upewnij się, że napięcie obwodu otwartego paneli nie przekracza maksymalnego napięcia wejściowego DC (600 V). Przestrzegaj polaryzacji podczas podłączania.

Gdzie pobrać pełną instrukcję?

Pełna instrukcja jest dostępna w formacie PDF na stronie notice-facile.com dla modelu AEG AS-IC02-12000-2. Możesz również odwiedzić stronę AEG Industrial Solar w sekcji pobierania.

INSTRUKCJA OBSŁUGI AS-IC02-12000-2 AEG

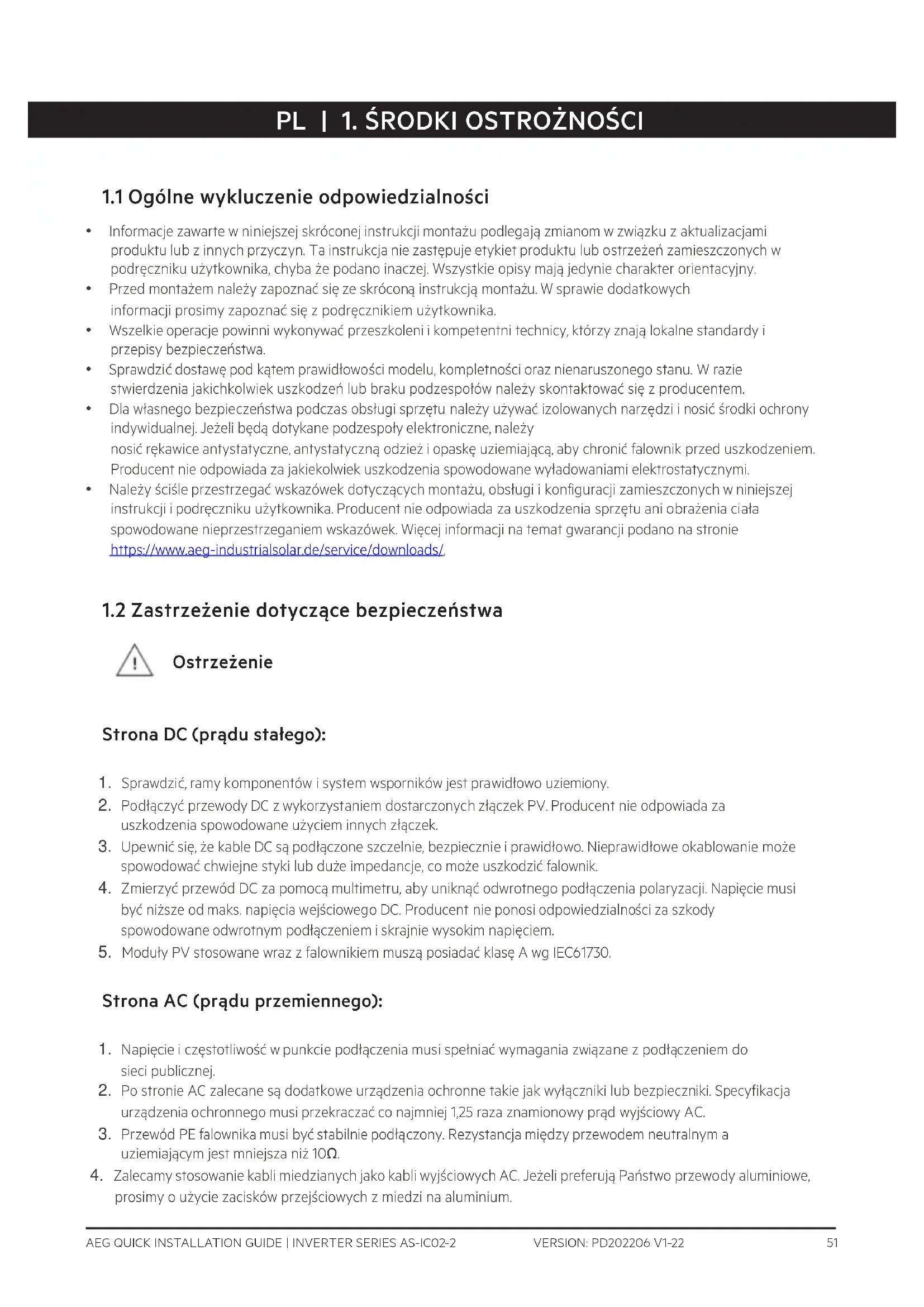

1.1 Ogólne wykluczenie odpowiedzialności

• Informacje zawarte w niniejszej skróconej instrukcji montażu podlegają zmianom w związku z aktualizacjami produktu lub z innych przyczyn. Ta instrukcja nie zastępuje etykiet produktu lub ostrzeżeń zamieszczonych w podręczniku użytkownika, chyba że podano inaczej. Wszystkie opisy mają jedynie charakter orientacyjny.
• Przed montażem należy zapoznać się ze skróconą instrukcją montażu. W sprawie dodatkowych informacji prosimy zapoznać się z podręcznikiem użytkownika.
• Wszelkie operacje powinni wykonywać przeszkoleni i kompetentni technicy, którzy znają lokalne standardy i przepisy bezpieczeństwa.
• Sprawdzić dostawę pod kątem prawidłowości modelu, kompletności oraz nienaruszonego stanu. W razie stwierdzenia jakichkolwiek uszkodzeń lub braku podzespotów należy skontaktować się z producentem.
• Dla własnego bezpieczeństwa podczas obsługi sprzętu należy używać izolowanych narzędzi i nosić środki ochrony indywidualnej. Jeżeli będą dotykane podzespoły elektroniczne, należy nosić rękawice antystatyczne, antystatyczną odzież i opaskę uziemiającą, aby chronić falownik przed uszkodzeniem. Producent nie odpowiada za jakiekolwiek uszkodzenia spowodowane wyładowaniami elektrostatycznymi.
• Należy ściśle przestrzegać wskazówek dotyczących montażu, obsługi i konfiguracji zamieszczonych w niniejszej instrukcji i podręczniku użytkownika. Producent nie odpowiada za uszkodzenia sprzętu ani obrażenia ciała spowodowane nieprzestrzeganiem wskazówek. Więcej informacji na temat gwarancji podano na stronie https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Zastrzeżenie dotyczące bezpieczeństwa

Ostrzeżenie

Strona DC (prądu stałego):

1. Sprawdzić, ramy komponentów i system wsporników jest prawidłowo uziemiony.
2. Podłączyć przewody DC z wykorzystaniem dostarczonych złączek PV. Producent nie odpowiada za uszkodzenia spowodowane użyciem innych złączek.
3. Upewnić się, że kable DC są podłączone szczelnie, bezpiecznie i prawidłowo. Nieprawidłowe okablowanie może spowodować chwiejne styki lub duże impedancje, co może uszkodzić falownik.
4. Zmierzyć przewód DC za pomocą multimetru, aby uniknąć odwrotnego podłączenia polaryzacji. Napięcie musi być niższe od maks. napięcia wejściowego DC. Producent nie ponosi odpowiedzialności za szkody spowodowane odwrotnym podłączeniem i skrajnie wysokim napięciem.
5. Moduły PV stosowane wraz z falownikiem muszą posiadać klasę A wg IEC61730.

Strona AC (prądu przemiennego):

1. Napięcie i częstotliwość w punkcie podłączenia musi spełniać wymagania związane z podłączeniem do sieci publicznej.
2. Po stronie AC zalecane są dodatkowe urządzenia ochronne takie jak wyłączniki lub bezpieczniki. Specyfikacja urządzenia ochronnego musi przekraczać co najmniej 1,25 raza znamionowy prąd wyjściowy AC.
3. Przewód PE falownika musi być stabilnie podłączony. Rezystancja między przewodem neutralnym a uziemiającym jest mniejsza niż 10Ω.
4. Zalecamy stosowanie kabli miedzianych jako kabli wyjściowych AC. Jeżeli preferują Państwo przewody aluminiowe, prosimy o użycie zacisków przejściowych z miedzi na aluminium.

Produkt:

1. Nie obciążać zacisków mechanicznie, ponieważ grozi to ich uszkodzeniem.
2. Po montażu muszą być widoczne wszystkie etykiety i znaki ostrzegawcze. Nie uszkadzać, nie zakrywać ani nie pisać po etykietach umieszczonych na urządzeniu.

3. Demontaż lub modyfikacja sprzętu bez upoważnienia może spowodować jego uszkodzenie, które nie będzie objęte gwarancją.

4. Falownik należy instalować z dala od silnego pola magnetycznego, aby uniknąć zakłóceń elektromagnetycznych. Jeśli w pobliżu falownika znajdują się jakiekolwiek urządzenia radiowe lub urządzenia do komunikacji bezprzewodowej o częstotliwości poniżej 30 MHz, należy:

5. Zainstalować falownik w odległości co najmniej 30 m od urządzeń bezprzewodowych.

6. Dodać dolnoprzepustowy filtr EMI lub wielouzwojeniowy rdzeń ferrytowy do przewodu wejściowego DC lub przewodu wyjściowego AC falownika.

7. Na falowniku umieszczono następujące etykiety ostrzegawcze.

	UWAGA! WYSOKIE NAPIĘCIE!Przed rozpoczęciem pracy przy urządzeniu odłączyć wszystkie źródła zasilania i wyłączyć produkt.		Oczekiwanie na rozładowanie. Po wyłączeniu urządzenia należy zaczekać 5 minut na całkowite rozładowanie podzespołów.
	Przed rozpoczęciem pracy przy tym urządzeniu należy dokładnie zapoznać się z instrukcją.		Istnieją potencjalne zagrożenia. Przed rozpoczęciem jakichkolwiek pracy założyć odpowiednie ŚOI.
	Uwaga! Wysoka temperatura! Nie dotykać pracującego produktu, aby uniknąć oparzenia.		Punkt uziemienia. Informuje o miejscu podłączenia przewodu PE.
	Oznaczenie CE		Nie usuwać falownika wraz z odpadami komunalnymi. Należy go usuwać zgodnie z lokalnymi przepisami i regulacjami lub odesłać go do producenta.

1.3 Kontrola przed włączeniem

Nro		Pozycja kontroli
1	☐	Produkt jest solidnie zamontowany w czystym miejscu, które jest dobrze wentylowane i łatwo dostępne do obsługi.
2	☐	PE, wejście DC, wyjście AC i przewody komunikacyjne są prawidłowo i stabilnie.
3	☐	Opaski kablowe są nienaruszone oraz prawidłowo i równo ułożone.
4	☐	Nieużywane porty i zaciski są zaślepione.
5	☐	Napięcie i częstotliwość w punkcie podłączenia muszą spełniać wymagania związane z podłączeniem do sieci publicznej.

1.4 Deklaracja zgodności UE

Firma Solar Solutions niniejszym oświadcza, że falownik z modułami komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:

• Dyrektywa o urządzeniach radiowych 2014/53/UE (RED)
• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)
• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE
• Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)

Firma Solar Solutions niniejszym oświadcza, że falownik bez modułów komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:

• Dyrektywa o kompatybilności elektromagnetycznej 2014/30/UE (EMC)
• Dyrektywa o niskonapięciowych urządzeniach elektrycznych 2014/35/UE (LVD)
• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)
• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE
- Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)
Pełny tekst deklaracji zgodności UE można pobrać ze strony: https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Wskaźniki LED

Wskaźnik	Status	Ozmaczenie
[4W2Z]Zasilanie		Wt. = sieć WiFi jest podłączona / aktywna.
		MIGANIE 1 = trwa resetowanie systemu WiFi.
		MIGANIE 2 = system WiFi nie jest podłączony do routera.
		MIGANIE 4 = problem z serwerem WiFi.
		MIGANIE = RS485 jest podłączony.
		WYt. = sieć WiFi jest nieaktywna.
Praca		Wt. = falownik zasila.
		WYt. = falownik aktualnie nie zasila.
[58A0]Usterka		Wt. = wystąpiła usterka.
		WYt. = brak usterki.
