Termék típusa	Napelemes inverter
Márka	AEG
Modell	AS-IC02-12000-2
Névleges teljesítmény	12 000 W
Maximális DC bemeneti feszültség	600 V
AC kimeneti feszültség	230 V egyfázisú
Kimeneti frekvencia	50/60 Hz
Kapcsolódás	Beépített Wi-Fi, RS485
LED jelzőlámpák	Tápellátás (zöld), működés (zöld), hiba (piros)
Méretek (Sz x Ma x Mé)	600 x 400 x 200 mm
Súly	25 kg
Védelmi osztály	IP65
Hűtés	Természetes konvekció
Üzemi hőmérséklet	-25 °C és +60 °C között
Relatív páratartalom	0 % - 95 % lecsapódás nélkül
Biztonsági szabványok	CEI 61730, CE, RoHS
Beépített védelem	Szigetüzem elleni védelem, túlfeszültségvédelem, földzárlat érzékelés
Karbantartás és tisztítás	Tisztítsa meg a szellőzőnyílásokat száraz ruhával. Ellenőrizze a csatlakozásokat 6 havonta.
Biztonság	Beavatkozás előtt kapcsolja ki a tápfeszültséget. Várjon 5 percet a kikapcsolás után. Használjon egyéni védőfelszerelést.
Alkatrészek és javíthatóság	Lépjen kapcsolatba egy szakemberrel. Alkatrészek a gyártótól beszerezhetők.
Általános információk	Telepítési útmutató és használati utasítás letölthető az AEG Industrial Solar weboldaláról.

Gyakran ismételt kérdések - AS-IC02-12000-2 AEG

Hogyan kell az invertert a hálózathoz csatlakoztatni?

A csatlakoztatást szakembernek kell elvégeznie. Győződjön meg arról, hogy a hálózati feszültség és frekvencia megfelel az előírásoknak (230 V, 50/60 Hz). Használjon AC oldali megszakítót, amely a névleges áram 1,25-szeresére van beállítva. Szilárdan csatlakoztassa a PE védővezetéket (10 Ω alatti impedancia).

Mi az üzembe helyezés eljárása?

A telepítés után ellenőrizze az ellenőrzőlista pontjait: tiszta környezet, megfelelő csatlakozások, épségben lévő kábelrögzítők, nem használt portok lezárva, hálózati feszültség megfelelősége. Ezután kapcsolja be az invertert. A LED-eknek normál működést kell jelezniük (tápellátás LED világít).

Mit tegyek inverterhiba esetén?

Ha a hiba LED világít, ellenőrizze a hibakódot a kézikönyvben. Kapcsolja ki a tápfeszültséget és várjon 5 percet a beavatkozás előtt. Ellenőrizze a DC és AC csatlakozásokat. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy szakemberrel. Ne próbálja saját maga megjavítani.

Hogyan kell értelmezni a LED jelzéseket?

Az inverter három LED-del rendelkezik: Tápellátás (zöld folyamatos = Wi-Fi csatlakoztatva, villogás = Wi-Fi hiba), Működés (zöld folyamatos = energia termelés), Hiba (piros folyamatos = hiba). A LED kialudva a megfelelő inaktív állapotot jelenti.

Milyen rendszeres karbantartás szükséges?

Rendszeresen tisztítsa meg a szellőzőnyílásokat száraz ruhával a túlmelegedés elkerülése érdekében. 6 havonta ellenőrizze a villamos csatlakozásokat és a kábelek állapotát. Győződjön meg arról, hogy a figyelmeztető címkék olvashatóak maradnak.

Telepíthetem magam az invertert?

Nem, a telepítést képzett és hozzáértő szakembernek kell elvégeznie, aki ismeri a helyi előírásokat. A gyártó nem vállal felelősséget a nem megfelelő telepítésért. Használjon szigetelt szerszámokat és egyéni védőfelszerelést.

Mit tegyek, ha a Wi-Fi nem csatlakozik?

Ellenőrizze, hogy a router 30 méteren belül van-e az invertertől. Ha a Tápellátás LED kétszer villog, a Wi-Fi nem csatlakozott a routerhez. Állítsa vissza a Wi-Fi rendszert a kézikönyvben leírt eljárás szerint. Szükség esetén adjon hozzá egy aluláteresztő EMI szűrőt, ha interferencia lép fel.

Milyen biztonsági óvintézkedéseket kell tenni?

Beavatkozás előtt kapcsolja ki a tápfeszültséget és várjon 5 percet az alkatrészek kisütéséhez. Viseljen kesztyűt, antisztatikus ruházatot és csuklópántot. Működés közben ne érintse meg a készüléket (égési sérülés veszélye). Kövesse a földelési utasításokat. A napelem moduloknak A osztályúnak kell lenniük a CEI 61730 szerint.

Az inverter kompatibilis minden napelemmel?

Az inverter kompatibilis a A osztályú fotovoltaikus modulokkal a CEI 61730 szerint. Győződjön meg arról, hogy a panelek üresjárati feszültsége nem haladja meg a maximális DC bemeneti feszültséget (600 V). Csatlakoztatáskor ügyeljen a polaritásra.

Hol tölthetem le a teljes használati utasítást?

A teljes használati utasítás PDF formátumban elérhető a notice-facile.com weboldalon az AEG AS-IC02-12000-2 modellhez. Letöltheti az AEG Industrial Solar weboldaláról is a letöltések menüpontban.

HASZNÁLATI ÚTMUTATÓ AS-IC02-12000-2 AEG

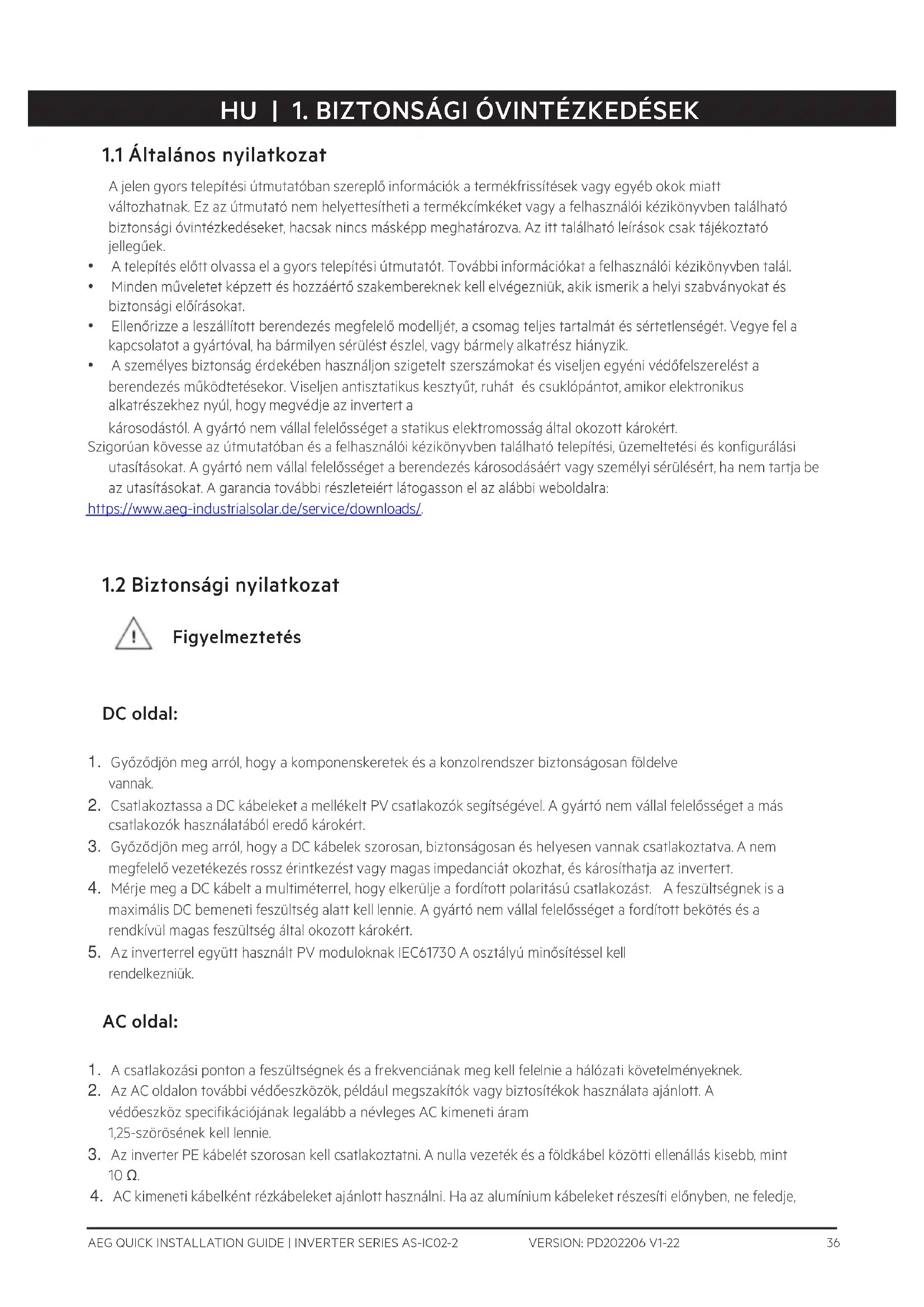

1.1 Általános nyilatkozat

A jelen gyors telepítési útmutatóban szereplő információk a termékfrissítések vagy egyéb okok miatt változhatnak. Ez az útmutató nem helyettesítheti a termékcímkéket vagy a felhasználói kézikönyvben található biztonsági óvintézkedéseket, hacsak nincs másképp meghatározva. Az itt található leírások csak tájékoztató jellegűek.

• A telepítés előtt olvassa el a gyors telepítési útmutatót. További információkat a felhasználói kézikönyvben talál.
- Minden műveletet képzett és hozzáértő szakembereknek kell elvégezniük, akik ismerik a helyi szabványokat és biztonsági előírásokat.
- Ellenőrizze a leszállított berendezés megfelelő modelljét, a csomag teljes tartalmát és sértetlenségét. Vegye fel a kapcsolatot a gyártóval, ha bármilyen sérülést észlel, vagy bármely alkatrész hiányzik.
- A személyes biztonság érdekében használjon szigetelt szerszámokat és viseljen egyéni védőfelszerelést a berendezés működtetésekor. Viseljen antisztatikus kesztyűt, ruhát és csuklópántot, amikor elektronikus alkatrészekhez nyúl, hogy megvédje az invertert a károsodástól. A gyártó nem vállal felelősséget a statikus elektromosság által okozott károkért.

Szigorúan kövesse az útmutatóban és a felhasználói kézikönyvben található telepítési, üzemeltetési és konfigurálási utasításokat. A gyártó nem vállal felelősséget a berendezés károsodásáért vagy személyi sérülésért, ha nem tartja be az utasításokat. A garancia további részleteiért látogasson el az alábbi weboldalra:

1.2 Biztonsági nyilatkozat

Figyelmeztetés

DC oldal:

1. Győződjön meg arról, hogy a komponenskeretek és a konzolrendszer biztonságosan földelve vannak.
2. Csatlakoztassa a DC kábeleket a mellékelt PV csatlakozók segítségével. A gyártó nem vállal felelősséget a más csatlakozók használatából eredő károkért.
3. Győződjön meg arról, hogy a DC kábelek szorosan, biztonságosan és helyesen vannak csatlakoztatva. A nem megfelelő vezetékezés rossz érintkezést vagy magas impedanciát okozhat, és károsíthatja az invertert.
4. Mérje meg a DC kábelt a multiméterrel, hogy elkerülje a fordított polaritású csatlakozást. A feszültségnek is a maximális DC bemeneti feszültség alatt kell lennie. A gyártó nem vállal felelősséget a fordított bekötés és a rendkívül magas feszültség által okozott károkért.
5. Az inverterrel együtt használt PV moduloknak IEC61730 A osztályú minősítéssel kell rendelkezniük.

AC oldal:

1. A csatlakozási ponton a feszültségnek és a frekvenciának meg kell felelnie a hálózati követelményeknek.
2. Az AC oldalon további védőeszközök, például megszakítók vagy biztosítékok használata ajánlott. A védőeszköz specifikációjának legalább a névleges AC kimeneti áram 1,25-szörösének kell lennie.
3. Az inverter PE kábelét szorosan kell csatlakoztatni. A nulla vezeték és a földkábel közötti ellenállás kisebb, mint 10 Ω.
4. AC kimeneti kábelként rézkábeleket ajánlott használni. Ha az alumínium kábeleket részesíti előnyben, ne feledje,

Termék:

1. Ne terhelje mechanikusan a csatlakozókat, különben a csatlakozók megsérülhetnek.
2. Minden címkének és figyelmeztető jelzésnek láthatónak kell lennie a telepítés után. Ne firkáljon a készüléken lévő címkékre, ne sértse meg és ne takarja le azokat.
3. Az illetéktelen szétszerelés vagy módosítás károsíthatja a berendezést, az ilyen kárra a garancia nem terjed ki.

4. Az elektromágneses interferencia elkerülése érdekében az invertert a nagy mágneses mezőtől távol telepítse. Ha az inverter közelében 30 MHz alatti rádió- vagy vezeték nélküli kommunikációs berendezés van, akkor:

5. Az invertert legalább 30 m távolságra telepítse a vezeték nélküli berendezéstől.

6. Adjon hozzá egy aluláteresztő EMI-szűrőt vagy egy többtekercses ferritmagot az inverter DC bemeneti kábeléhez vagy AC kimeneti kábeléhez.

7. Az inverteren található figyelmeztető címkék a következők.

	NAGYFESZÜLTSÉG JELENTETTE VESZÉLY. Mielőtt a terméken munkát végezne, kapcsolja ki az áramellátást, és kapcsolja ki a terméket.		Késleltetett kisülés. A kikapcsolás után várjon 5 percet, amíg a komponensek kisülése teljesen megtörténik.
	Olvassa el az útmutatót, mielőtt a készüléken munkát végezne.	[ХКХ]	Vannak potenciális kockázatok. Mielőtt bármilyen müveletet végezne, viseljen megfelelő személyi védőfelszerelést (PPE).
	Magas hömérséklet jelentette veszély. Ne érintse meg a terméket működés közben, hogy elkerülje az égési sérüléseket.		Földelési pont. A PE kábel csatlakoztatásának helyét jelzi.
	CE jelölés		Ne ártalmatlanítsa az invertert háztartási hulladékként. A terméket a helyi törvényeknek és előírásoknak megfelelően ártalmatlanítsa, vagy küldje vissza a gyártónak.

1.3 Bekapcsolás elötti ellenőrzés

Bt.		Ellenőrzési tétel
1	☐	A termék telepítése szilárdan, tiszta, jól szellőző és könnyen kezelhető helyen történt.
2	☐	A PE, a DC bemenet, az AC kimenet és a kommunikációs kábelek megfelelően és biztonságosan vannak csatlakoztatva.
3	☐	A kábelkötözők épek, az elvezetés megfelelő és egyenletes.
4	☐	A használaton kívüli portok és csatlakozók lefedésre kerültek.
5	☐	A csatlakozási ponton a feszültség és a frekvencia megfelel az inverter hálózati követelményeinek.

1.4 EU megfelelőségi nyilatkozat

A Solar Solutions ezennel kijelenti, hogy az európai piacon értékesített, vezeték nélküli kommunikációs modulokkal ellátott inverter megfelel az alábbi irányelvek követelményeinek:

• A rádióberendezések forgalmazására vonatkozó 2014/53/EU irányelv (RED)
- Elektromos és elektronikus berendezések veszélyes anyagainak korlátozásáról szóló 2011/65/ EU és 2015/863/EU irányelv (RoHS)
- Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv
- A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló 1907/2006/EK irányelv (REACH)

A Solar Solutions ezennel kijelenti, hogy az európai piacon értékesített, vezeték nélküli kommunikációs modulok nélküli inverter megfelel az alábbi irányelvek követelményeinek:

• Elektromágneses összeférhetőségről szóló 2014/30/EU irányelv (EMC)
- Kisfeszültségű elektromos termékekre vonatkozó 2014/35/EU irányelv (LVD)
- Elektromos és elektronikus berendezések veszélyes anyagainak korlátozásáról szóló 2011/65/ EU és 2015/863/EU irányelv (RoHS)
- Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv
- A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló 1907/2006/EK irányelv (REACH)

Az EU megfelelőségi nyilatkozat az alábbi helyről tölthető le: https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED jelzőfények

Je lzőfény	Áll apot	Leírás
Áramellátás		VILÁGÍT = A Wi-Fi csatlakoztatva / aktív.
		1 VILLANÁS = A Wi-Fi rendszer visszaállítása folyamatban.
		2 VILLANÁS = A Wi-Fi nincs a routerhez csatlakoztatva.
		4 VILLANÁS = Wi-Fi szerver probléma
		VILLOG = Az RS485 csatlakoztatva.
		NEM VILÁGÍT = A Wi-Fi nem aktív.
Működés		VILÁGÍT = Az inverter áramot táplál a hálózatba.
		NEM VILÁGÍT = Jelenleg az inverter nem táplál áramot a hálózatba.
Hiba		VILÁGÍT = Hiba történt.
