AS-IC02-12000-2 - Inverter solare AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter solare
Marca	AEG
Modello	AS-IC02-12000-2
Potenza nominale	12 000 W
Tensione di ingresso DC massima	600 V
Tensione di uscita AC	230 V monofase
Frequenza di uscita	50/60 Hz
Connettività	Wi-Fi integrato, RS485
Indicatori LED	Alimentazione (verde), funzionamento (verde), guasto (rosso)
Dimensioni (L x A x P)	600 x 400 x 200 mm
Peso	25 kg
Classe di protezione	IP65
Raffreddamento	Convezione naturale
Temperatura di funzionamento	-25 °C a +60 °C
Umidità relativa	0% - 95% senza condensa
Norme di sicurezza	CEI 61730, CE, RoHS
Protezione integrata	Anti-isolamento, protezione contro le sovratensioni, rilevamento di guasto a terra
Manutenzione e pulizia	Pulire le fessure di ventilazione con un panno asciutto. Controllare i collegamenti ogni 6 mesi.
Sicurezza	Spegnere l'alimentazione prima di qualsiasi intervento. Attendere 5 minuti dopo lo spegnimento. Utilizzare DPI.
Ricambi e riparabilità	Contattare un tecnico autorizzato. Ricambi disponibili presso il produttore.
Informazioni generali	Guida all'installazione e manuale d'uso scaricabili sul sito AEG Industrial Solar.

Domande frequenti - AS-IC02-12000-2 AEG

Come collegare l'inverter alla rete elettrica?

Il collegamento deve essere effettuato da un tecnico qualificato. Assicurarsi che la tensione e la frequenza della rete corrispondano alle specifiche (230 V, 50/60 Hz). Utilizzare un interruttore automatico sul lato AC tarato a 1,25 volte la corrente nominale. Collegare saldamente il cavo di protezione PE (impedenza inferiore a 10 Ω).

Qual è la procedura di messa in servizio?

Dopo l'installazione, verificare i punti della lista di controllo: ambiente pulito, collegamenti corretti, fascette cavi integre, porte inutilizzate sigillate e tensione di rete conforme. Quindi accendere l'inverter. I LED devono indicare un funzionamento normale (LED di alimentazione acceso).

Cosa fare in caso di guasto dell'inverter?

Se il LED di guasto è acceso, consultare il manuale per identificare il codice di errore. Spegnere l'alimentazione e attendere 5 minuti prima di qualsiasi intervento. Verificare i collegamenti DC e AC. Se il problema persiste, contattare un tecnico autorizzato. Non tentare la riparazione da soli.

Come interpretare gli indicatori LED?

L'inverter dispone di tre LED: Alimentazione (verde fisso = Wi-Fi connesso, lampeggio = difetto Wi-Fi), Funzionamento (verde fisso = produzione di energia), Guasto (rosso fisso = difetto). LED spento significa lo stato inattivo corrispondente.

Quale manutenzione regolare è necessaria?

Pulire regolarmente le fessure di ventilazione con un panno asciutto per evitare il surriscaldamento. Ogni 6 mesi controllare i collegamenti elettrici e lo stato dei cavi. Assicurarsi che le etichette di avvertimento rimangano leggibili.

Posso installare l'inverter da solo?

No, l'installazione deve essere eseguita da un tecnico formato e competente, familiare con le normative locali. Il produttore declina ogni responsabilità in caso di installazione non conforme. Utilizzare utensili isolati e un dispositivo di protezione individuale.

Cosa fare se il Wi-Fi non si connette?

Verificare che il router sia a meno di 30 m dall'inverter. Se il LED Alimentazione lampeggia 2 volte, il Wi-Fi non è connesso al router. Reimpostare il sistema Wi-Fi seguendo la procedura del manuale. È anche possibile aggiungere un filtro EMI passa-basso se sono presenti interferenze.

Quali precauzioni di sicurezza prendere?

Prima di qualsiasi intervento, spegnere l'alimentazione e attendere 5 minuti per la scarica dei componenti. Indossare guanti, indumenti e bracciale antistatici. Non toccare l'apparecchio in funzione (rischio di ustione). Rispettare le istruzioni di messa a terra. I moduli solari devono essere di classe A secondo CEI 61730.

L'inverter è compatibile con tutti i pannelli solari?

L'inverter è compatibile con i moduli fotovoltaici di classe A secondo CEI 61730. Assicurarsi che la tensione a circuito aperto dei pannelli non superi la tensione massima di ingresso DC (600 V). Rispettare la polarità durante il collegamento.

Dove scaricare il manuale completo?

Il manuale completo è disponibile in formato PDF sul sito notice-facile.com per il modello AEG AS-IC02-12000-2. È possibile consultare anche il sito AEG Industrial Solar nella sezione download.

MANUALE UTENTE AS-IC02-12000-2 AEG

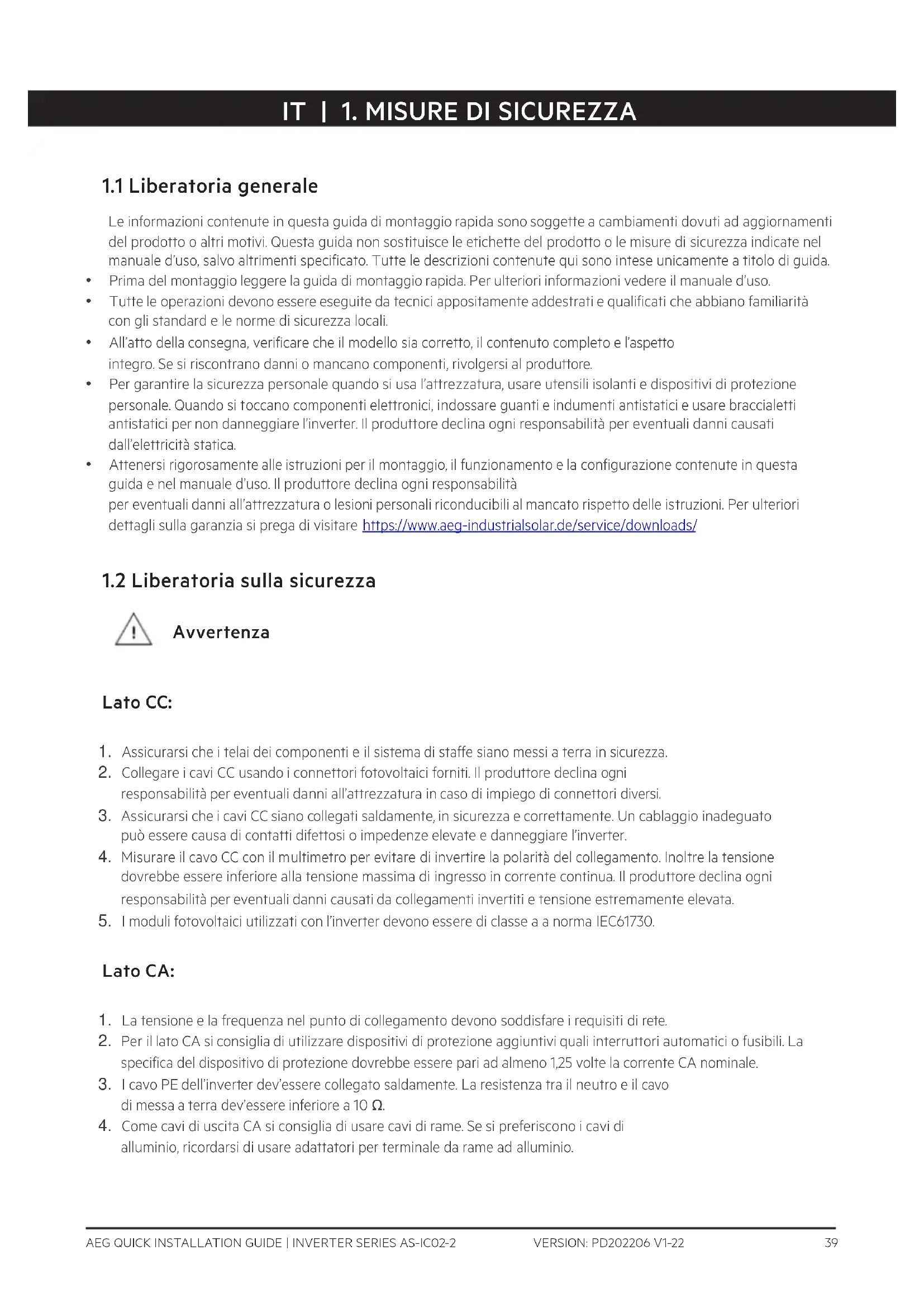

1.1 Liberatoria generale

Le informazioni contenute in questa guida di montaggio rapida sono soggette a cambiamenti dovuti ad aggiornamenti del prodotto o altri motivi. Questa guida non sostituisce le etichette del prodotto o le misure di sicurezza indicate nel manuale d'uso, salvo altrimenti specificato. Tutte le descrizioni contenute qui sono intese unicamente a titolo di guida.

• Prima del montaggio leggere la guida di montaggio rapida. Per ulteriori informazioni vedere il manuale d'uso.
• Tutte le operazioni devono essere eseguite da tecnici appositamente addestrati e qualificati che abbiano familiarità con gli standard e le norme di sicurezza locali.
• All'atto della consegna, verificare che il modello sia corretto, il contenuto completo e l'aspetto integro. Se si riscontrano danni o mancano componenti, rivolgersi al produttore.
• Per garantire la sicurezza personale quando si usa l'attrezzatura, usare utensili isolanti e dispositivi di protezione personale. Quando si toccano componenti elettronici, indossare guanti e indumenti antistatici e usare braccialetti antistatici per non danneggiare l'inverter. Il produttore declina ogni responsabilità per eventuali danni causati dall'elettricità statica.
• Attenersi rigorosamente alle istruzioni per il montaggio, il funzionamento e la configurazione contenute in questa guida e nel manuale d'uso. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura o lesioni personali riconducibili al mancato rispetto delle istruzioni. Per ulteriori dettagli sulla garanzia si prega di visitare https://www.aeg-industrialsolar.de/service/downloads/

1.2 Liberatoria sulla sicurezza

Avvertenza

Lato CC:

1. Assicurarsi che i telai dei componenti e il sistema di staffe siano messi a terra in sicurezza.
2. Collegare i cavi CC usando i connettori fotovoltaici forniti. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura in caso di impiego di connettori diversi.
3. Assicurarsi che i cavi CC siano collegati saldamente, in sicurezza e correttamente. Un cablaggio inadeguato può essere causa di contatti difettosi o impedenze elevate e danneggiare l'inverter.
4. Misurare il cavo CC con il multimetro per evitare di invertire la polarità del collegamento. Inoltre la tensione dovrebbe essere inferiore alla tensione massima di ingresso in corrente continua. Il produttore declina ogni responsabilità per eventuali danni causati da collegamenti invertiti e tensione estremamente elevata.
5. I moduli fotovoltaici utilizzati con l'inverter devono essere di classe a a norma IEC61730.

Lato CA:

1. La tensione e la frequenza nel punto di collegamento devono soddisfare i requisiti di rete.
2. Per il lato CA si consiglia di utilizzare dispositivi di protezione aggiuntivi quali interruttori automatici o fusibili. La specifica del dispositivo di protezione dovrebbe essere pari ad almeno 1,25 volte la corrente CA nominale.
3. I cavo PE dell'inverter dev'essere collegato saldamente. La resistenza tra il neutro e il cavo di messa a terra dev'essere inferiore a 10 Ω.
4. Come cavi di uscita CA si consiglia di usare cavi di rame. Se si preferiscono i cavi di alluminio, ricordarsi di usare adattatori per terminale da rame ad alluminio.

Prodotto:

Non applicare carichi meccanici ai terminali, altrimenti i terminali possono subire danni.

1. Tutte le etichette e i contrassegni di avvertenza devono essere visibili dopo il montaggio. Non scarabocchiare, danneggiare o coprire le etichette del dispositivo.
2. Lo smontaggio o la modifica non autorizzati possono danneggiare l'attrezzatura, il danno non è coperto dalla garanzia.
3. Installare l'inverter lontano da campi magnetici elevati per evitare interferenze elettromagnetiche. Se sono presenti apparecchiature di comunicazione radio o wireless con frequenze inferiori a 30MHz vicino all'inverter, è necessario:

• Installare l'inverter ad almeno 30 m di distanza dall'apparecchiatura wireless.
- Aggiungere un filtro EMI passa basso o un nucleo di ferrite a più avvolgimenti al cavo di ingresso CC o al cavo di uscita CA dell'inverter.

1. Di seguito sono riportate le etichette di avvertenza dell'inverter.

	PERICOLO: ALTA TENSIONEScollegare l'alimentazione e spegnere il prodotto prima di intervenire su di esso.		Scarica ritardata. Dopo aver disinserito l'alimentazione, attendere 5 minuti finché tutti i componenti non siano completamente scaricati.
	Leggere la guida prima di intervenire su questo dispositivo.		Esiste un rischio potenziale. Prima di qualsiasi intervento indossare DPI adeguati.
	Rischio di alta temperatura. Non toccare il prodotto in funzione per evitare di arrecarsi ustioni.		Punto di messa a terra. Indica la posizione per il collegamento del cavo PE.
	Marcatura CE		Non smaltire l'inverter tra i rifiuti domestici. Smaltire il produttore in conformità alle leggi e ai regolamenti locali o rispedirlo al produttore.

1.3 Controllo prima dell'accensione

N.		Og getto del controllo
1		Il prodotto è montato saldamente in un luogo pulito, ben ventilato e di facile accesso.
2		I cavi PE, di ingresso CC e uscita CA e di comunicazione sono collegati correttamente e saldamente.
3		Le fascette serracavo sono intatte e collocate correttamente e uniformemente.
4		Gli attacchi e i terminali non utilizzati sono sigillati.
5		La tensione e la frequenza nel punto di collegamento soddisfano i requisiti per il collegamento dell'inverter alla rete.

1.4 Dichiarazione di conformità UE

Solar Solutions dichiara che l'inverter con moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva apparecchiature radio 2014/53/UE (RED)
• Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS)
• Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE
- Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)

Solar Solutions dichiara che l'inverter senza moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva compatibilità elettromagnetica 2014/30/UE (EMC)
  • Direttiva bassa tensione 2014/35/UE (LVD)
  • Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS)
  • Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE
  • Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)
  È possibile scaricare la dichiarazione di conformità UE all'indirizzo https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Spie LED

Spia	Stat Φ	Descrizione
[AK7c]Potenza		ACCESA = Wi-Fi collegato / attivo.
		LAMPEGGIA 1 = reset sistema Wi-Fi in corso.
		LAMPEGGIA 2 = WiFi non collegato al router.
		LAMPEGGIA 4 = problema server Wi-Fi
		LAMPEGGIA = RS485 collegato.
		SPENTA = Wi-Fi non attivo.
In funzione		ACCESA = l'inverter sta alimentando energia.
		SPENTA = l'inverter non sta alimentando energia.
Guasto		ACCESA = si è verificato un guasto.
