Tipo di prodotto	Inverter solare
Marca	AEG
Modello	AS-IR02-3600-2
Alimentazione	Fotovoltaico (pannelli solari)
Indicatori LED	Alimentazione (Wi-Fi/RS485), In funzione, Guasto
Sicurezza	Protezione contro inversione di polarità, messa a terra obbligatoria, scarica ritardata (5 min)
Conformità	Direttive RED, CEM, Bassa tensione, RoHS, REACH
Installazione	Da tecnico qualificato, rispetto delle norme locali
Comunicazione	Wi-Fi integrato, RS485
Condizioni d'uso	Ambiente pulito e ventilato, evitare campi magnetici potenti
Compatibilità moduli PV	Conformi classe A secondo IEC 61730
Connettori DC	Connettori fotovoltaici forniti, non usarne altri
Cavi AC	Raccomandato rame, adattatori rame/alluminio se necessario
Protezione AC	Interruttore o fusibile, corrente almeno 1,25 volte la corrente nominale di uscita
Messa a terra	Resistenza tra neutro e terra < 10 Ω
Manutenzione	Verificare connessioni, non smontare, pulire esterno con panno asciutto
Riparabilità	Solo dal produttore o tecnico autorizzato, garanzia persa se modificato
Numero di pagine	84
Lingue disponibili	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Dichiarazione di conformità	Scaricabile su www.aeg-industrialsolar.de/service/downloads/

Domande frequenti - AS-IR02-3600-2 AEG

Come collegare i cavi DC?

Utilizzare i connettori fotovoltaici forniti. Assicurarsi della polarità corretta e che la tensione DC sia inferiore alla tensione di ingresso massima. Misurare con un multimetro prima del collegamento.

Cosa significano gli indicatori LED?

Il LED Alimentazione è acceso se il Wi-Fi è connesso, lampeggia a seconda dello stato (1 lampeggio reset, 2 non connesso al router, 4 problema server, lampeggio continuo RS485). In funzione acceso = fornisce energia. Guasto acceso = guasto rilevato.

Quali sono le precauzioni di sicurezza prima dell'installazione?

Indossare guanti isolanti, abbigliamento antistatico. Utilizzare utensili isolati. Spegnere l'alimentazione e attendere 5 minuti dopo lo spegnimento per la scarica. Installare in un luogo pulito, ventilato, lontano da campi magnetici.

Posso utilizzare cavi AC in alluminio?

Sì, ma è necessario utilizzare morsetti adattatori rame/alluminio. I cavi in rame sono raccomandati.

Come verificare l'installazione prima dell'accensione?

Verificare che l'apparecchiatura sia ben installata, che i cavi PE, DC, AC e comunicazione siano collegati correttamente, le fascette per cavi integre, le porte non utilizzate sigillate, e che tensione/frequenza di rete siano conformi.

L'inverter è compatibile con tutti i pannelli solari?

I moduli fotovoltaici devono essere conformi alla classe A secondo la norma IEC 61730.

Come ottenere la dichiarazione di conformità UE?

Scaricarla dal sito www.aeg-industrialsolar.de/service/downloads/.

Cosa fare se l'inverter si guasta?

Il LED Guasto si accende. Consultare il manuale per il codice di errore. Non smontare l'apparecchio. Contattare un tecnico autorizzato.

Come pulire e manutenere l'inverter?

Pulire l'esterno con un panno asciutto e morbido. Verificare periodicamente le connessioni. Non smontare. Solo un tecnico qualificato può effettuare riparazioni.

È possibile smaltire l'inverter con i rifiuti domestici?

No. Rispettare le leggi locali sui rifiuti elettronici. È possibile restituirlo al produttore.

MANUALE UTENTE AS-IR02-3600-2 AEG

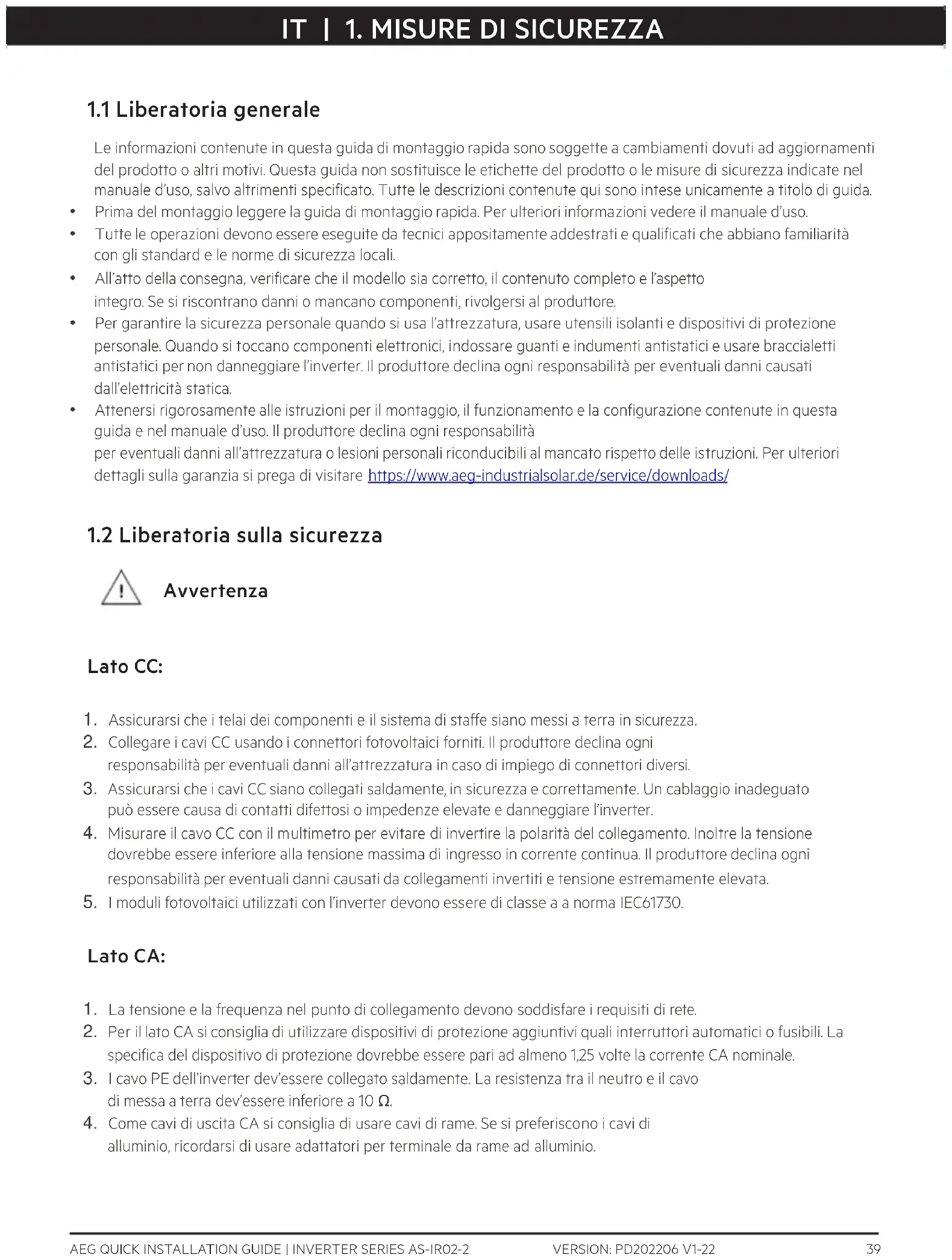

1.1 Liberatoria generale

Le informazioni contenute in questa guida di montaggio rapida sono soggette a cambiamenti dovuti ad aggiornamenti del prodotto o altri motivi. Questa guida non sostituisce le etichette del prodotto o le misure di sicurezza indicate nel manuale d'uso, salvo altrimenti specificato. Tutte le descrizioni contenute qui sono intese unicamente a titolo di guida.

• Prima del montaggio leggere la guida di montaggio rapida. Per ulteriori informazioni vedere il manuale d'uso.
• Tutte le operazioni devono essere eseguite da tecnici appositamente addestrati e qualificati che abbiano familiarità con gli standard e le norme di sicurezza locali.
• All'atto della consegna, verificare che il modello sia corretto, il contenuto completo e l'aspetto integro. Se si riscontrano danni o mancano componenti, rivolgersi al produttore.
• Per garantire la sicurezza personale quando si usa l'attrezzatura, usare utensili isolanti e dispositivi di protezione personale. Quando si toccano componenti elettronici, indossare guanti e indumenti antistatici e usare braccialetti antistatici per non danneggiare l'inverter. Il produttore declina ogni responsabilità per eventuali danni causati dall'elettricità statica.
• Attenersi rigorosamente alle istruzioni per il montaggio, il funzionamento e la configurazione contenute in questa guida e nel manuale d'uso. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura o lesioni personali riconducibili al mancato rispetto delle istruzioni. Per ulteriori dettagli sulla garanzia si prega di visitare https://www.aeg-industrialsolar.de/service/downloads/

1.2 Liberatoria sulla sicurezza

Avvertenza

Lato CC:

1. Assicurarsi che i telai dei componenti e il sistema di staffe siano messi a terra in sicurezza.
2. Collegare i cavi CC usando i connettori fotovoltaici forniti. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura in caso di impiego di connettori diversi.
3. Assicurarsi che i cavi CC siano collegati saldamente, in sicurezza e correttamente. Un cablaggio inadeguato può essere causa di contatti difettosi o impedenze elevate e danneggiare l'inverter.
4. Misurare il cavo CC con il multimetro per evitare di invertire la polarità del collegamento. Inoltre la tensione dovrebbe essere inferiore alla tensione massima di ingresso in corrente continua. Il produttore declina ogni responsabilità per eventuali danni causati da collegamenti invertiti e tensione estremamente elevata.
5. I moduli fotovoltaici utilizzati con l'inverter devono essere di classe a a norma IEC61730.

Lato CA:

1. La tensione e la frequenza nel punto di collegamento devono soddisfare i requisiti di rete.
2. Per il lato CA si consiglia di utilizzare dispositivi di protezione aggiuntivi quali interruttori automatici o fusibili. La specifica del dispositivo di protezione dovrebbe essere pari ad almeno 1,25 volte la corrente CA nominale.
3. Il cavo PE dell'inverter dev'essere collegato saldamente. La resistenza tra il neutro e il cavo di messa a terra dev'essere inferiore a 10 Ω.
4. Come cavi di uscita CA si consiglia di usare cavi di rame. Se si preferiscono i cavi di alluminio, ricordarsi di usare adattatori per terminale da rame ad alluminio.

Prodotto:

Non applicare carichi meccanici ai terminali, altrimenti i terminali possono subire danni.

1. Tutte le etichette e i contrassegni di avvertenza devono essere visibili dopo il montaggio. Non scarabocchiare, danneggiare o coprire le etichette del dispositivo.
2. Lo smontaggio o la modifica non autorizzati possono danneggiare l'attrezzatura, il danno non è coperto dalla garanzia.
3. Installare l'inverter lontano da campi magnetici elevati per evitare interferenze elettromagnetiche. Se sono presenti apparecchiature di comunicazione radio o wireless con frequenze inferiori a 30MHz vicino all'inverter, è necessario:

• Installare l'inverter ad almeno 30 m di distanza dall'apparecchiatura wireless. - Aggiungere un filtro EMI passa basso o un nucleo di ferrite a più avvolgimenti al cavo di ingresso CC o al cavo di uscita CA dell'inverter.

1. Di seguito sono riportate le etichette di avvertenza dell'inverter.

	PERICOLO: ALTA TENSIONEScollegare l'alimentazione e spegnere il prodotto prima di intervenire su di esso.		Scarica ritardata. Dopo aver disinserito l'alimentazione, attendere 5 minuti finché tutti i componenti non siano completamente scaricati.
	Leggere la guida prima di intervenire su questo dispositivo.		Esiste un rischio potenziale. Prima di qualsiasi intervento indossare DPI adeguati.
	Rischio di alta temperatura. Non toccare il prodotto in funzione per evitare di arrecarsi ustioni.		Punto di messa a terra. Indica la posizione per il collegamento del cavo PE.
	Marcatura CE		Non smaltire l'inverter tra i rifiuti domestici. Smaltire il produttore in conformità alle leggi e ai regolamenti locali o rispedirlo al produttore.

1.3 Controllo prima dell'accensione

N.		Og getto del controllo
1		Il prodotto è montato saldamente in un luogo pulito, ben ventilato e di facile accesso.
2		I cavi PE, di ingresso CC e uscita CA e di comunicazione sono collegati correttamente e saldamente.
3		Le fascette serracavo sono intatte e collocate correttamente e uniformemente.
4		Gli attacchi e i terminali non utilizzati sono sigillati.
5		La tensione e la frequenza nel punto di collegamento soddisfano i requisiti per il collegamento dell'inverter alla rete.

1.4 Dichiarazione di conformità UE

Solar Solutions dichiara che l'inverter con moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva apparecchiature radio 2014/53/UE (RED) • Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS) • Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE • Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)

Solar Solutions dichiara che l'inverter senza moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva compatibilità elettromagnetica 2014/30/UE (EMC) • Direttiva bassa tensione 2014/35/UE (LVD) • Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS) • Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE • Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH) È possibile scaricare la dichiarazione di conformità UE all'indirizzo https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Spie LED

Spia	Stat Φ	Descrizione
[γ7AW]Potenza		ACCESA = Wi-Fi collegato / attivo.
		LAMPEGGIA 1 = reset sistema Wi-Fi in corso.
		LAMPEGGIA 2 = WiFi non collegato al router.
		LAMPEGGIA 4 = problema server Wi-Fi
		LAMPEGGIA = RS485 collegato.
		SPENTA = Wi-Fi non attivo.
In funzione		ACCESA = l'inverter sta alimentando energia.
		SPENTA = l'inverter non sta alimentando energia.
[A023]Guasto		ACCESA = si è verificato un guasto.
