AS-IR02-3600-2 - Päikesepaneeli inverter AEG - Tasuta kasutusjuhend

Toote tüüp	Päikeseinverter
Mark	AEG
Mudel	AS-IR02-3600-2
Toiteallikas	Fotogalvaaniline (päikesepaneelid)
LED indikaatorid	Toide (Wi-Fi/RS485), Töös, Rike
Ohutus	Kaitse polaarsuse vastupidise ühenduse eest, kohustuslik maandus, viivitusega tühjenemine (5 min)
Vastavus	RED, EMC, Madalpinge, RoHS, REACH direktiivid
Paigaldus	Kvalifitseeritud tehniku poolt, järgige kohalikke norme
Side	Sisseehitatud Wi-Fi, RS485
Kasutustingimused	Puhas ja ventileeritav keskkond, vältige tugevaid magnetvälju
PV moodulite ühilduvus	Vastavalt IEC 61730 klass A nõuetele
DC pistikud	Kaasasolevad fotogalvaanilised pistikud, ärge kasutage teisi
AC kaablid	Soovitatav vask, vajadusel vask/alumiinium adapterid
AC kaitse	Kaitselüliti või kaitse, vool vähemalt 1,25 korda nimiväljundvoolust
Maandus	Neutraali ja maa vaheline takistus < 10 Ω
Hooldus	Kontrollige ühendusi, ärge demonteerige, puhastage välispinda kuiva lapiga
Remonditavus	Ainult tootja või volitatud tehniku poolt, garantii kaob modifitseerimisel
Lehekülgede arv	84
Saadaolevad keeled	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Vastavusdeklaratsioon	Allalaaditav saidilt www.aeg-industrialsolar.de/service/downloads/

Korduma kippuvad küsimused - AS-IR02-3600-2 AEG

Kuidas ühendada DC kaableid?

Kasutage kaasasolevaid fotogalvaanilisi pistikuid. Veenduge õiges polaarsuses ja et alalispinge on väiksem kui maksimaalne sisendpinge. Mõõtke enne ühendamist multimeetriga.

Mida tähendavad LED indikaatorid?

Toite indikaator põleb, kui Wi-Fi on ühendatud, vilgub vastavalt olekule (1 vilkumine lähtestamine, 2 pole ruuteriga ühendatud, 4 serveriprobleem, pidev vilkumine RS485). Töö indikaator põleb = annab energiat. Rikke indikaator põleb = tuvastatud rike.

Millised on ohutusmeetmed enne paigaldamist?

Kandke isoleerivaid kindaid, antistaatilisi riideid. Kasutage isoleeritud tööriistu. Lülitage toide välja ja oodake pärast väljalülitamist 5 minutit tühjenemiseks. Paigaldage puhtasse, ventileeritavasse kohta, eemal magnetväljadest.

Kas ma saan kasutada alumiiniumist AC kaableid?

Jah, kuid peate kasutama vask/alumiinium adapterklemmidega. Vaskkaablid on soovitatavad.

Kuidas kontrollida paigaldust enne sisselülitamist?

Kontrollige, et seade on korralikult paigaldatud, et PE, DC, AC ja sidekaablid on õigesti ühendatud, kaablikinnitused terved, kasutamata pordid suletud ning et võrgu pinge/sagedus vastavad nõuetele.

Kas inverter ühildub kõigi päikesepaneelidega?

Fotogalvaanilised moodulid peavad vastama IEC 61730 standardi klass A nõuetele.

Kuidas saada EL vastavusdeklaratsiooni?

Laadige see alla saidilt www.aeg-industrialsolar.de/service/downloads/.

Mida teha, kui inverter rikki läheb?

Rikke indikaator süttib. Vaadake veakoodi juhendist. Ärge demonteerige seadet. Võtke ühendust volitatud tehnikuga.

Kuidas puhastada ja hooldada inverterit?

Puhastage välispinda kuiva ja pehme lapiga. Kontrollige perioodiliselt ühendusi. Ärge demonteerige. Remonti tohib teostada ainult kvalifitseeritud tehnik.

Kas inverterit on võimalik visata olmejäätmete hulka?

Ei. Järgige kohalikke elektroonikajäätmete seadusi. Võite selle tagastada tootjale.

KASUTUSJUHEND AS-IR02-3600-2 AEG

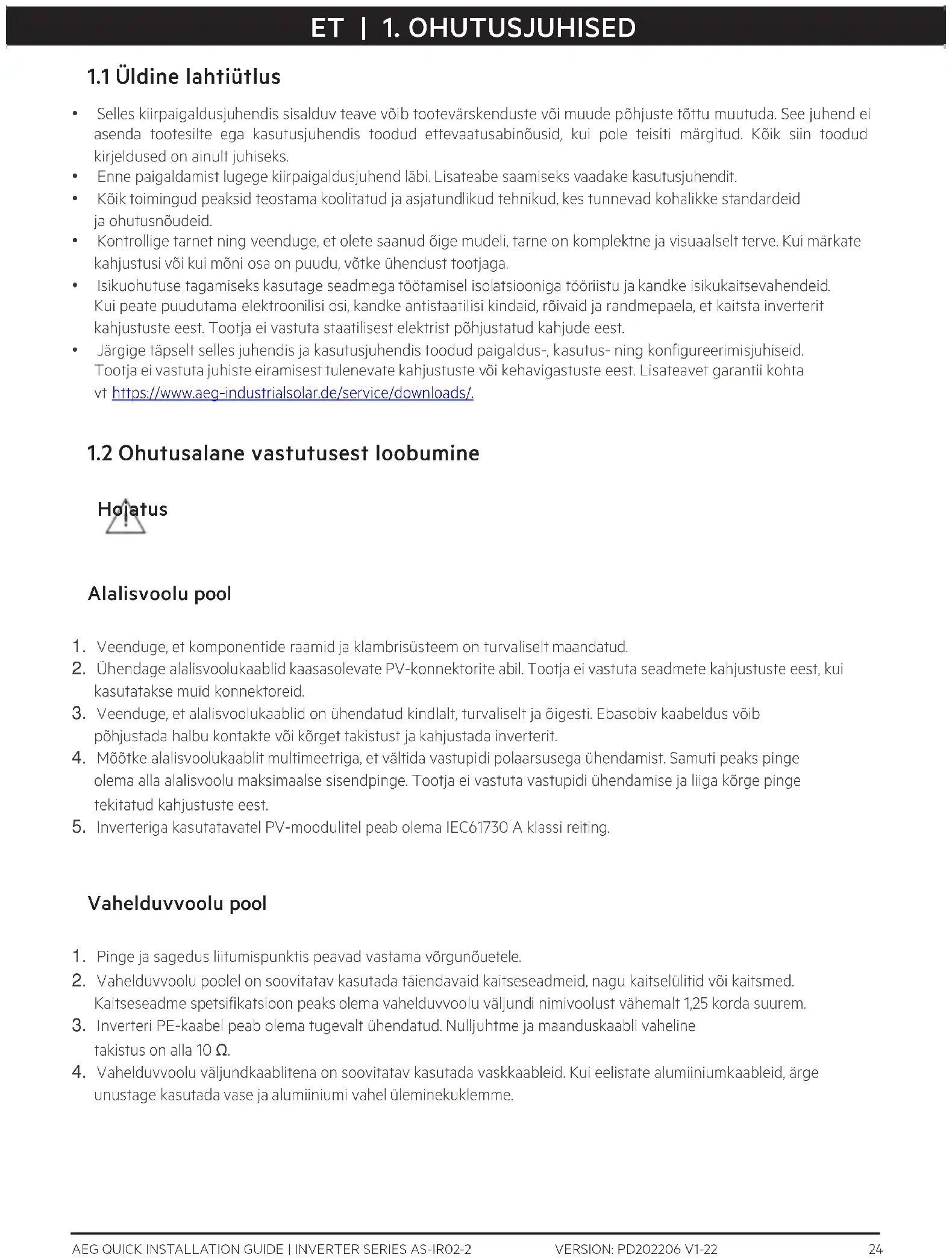

1.1 Üldine lahtiütlus

• Selles kiirpaigaldusjuhendis sisalduv teave võib tootevärskenduste või muude põhjuste tõttu muutuda. See juhend ei asenda tootesilte ega kasutusjuhendis toodud ettevaatusabinõusid, kui pole teisiti märgitud. Kõik siin toodud kirjeldused on ainult juhiseks.
• Enne paigaldamist lugege kiirpaigaldusjuhend läbi. Lisateabe saamiseks vaadake kasutusjuhendit.
• Kõik toimingud peaksid teostama koolitatud ja asjatundlikud tehnikud, kes tunnevad kohalikke standardeid ja ohutusnõudeid.
• Kontrollige tarnet ning veenduge, et olete saanud õige mudeli, tarne on komplektne ja visuaalselt terve. Kui märkate kahjustusi või kui mõni osa on puudu, võtke ühendust tootjaga.
• Isikuohutuse tagamiseks kasutage seadmega töötamisel isolatsiooniga tööriistu ja kandke isikukaitsevahendeid. Kui peate puudutama elektroonilisi osi, kandke antistaatilisi kindaid, rõivaid ja randmepaela, et kaitsta inverterit kahjustuste eest. Tootja ei vastuta staatilisest elektrist põhjustatud kahjude eest.
• Järgige täpselt selles juhendis ja kasutusjuhendis toodud paigaldus-, kasutus- ning konfigureerimisjuhiseid. Tootja ei vastuta juhiste eiramisest tulenevate kahjustuste või kehavigastuste eest. Lisateavet garantii kohta vt https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Ohutusalane vastutusest loobumine

Alalisvoolu pool

1. Veenduge, et komponentide raamid ja klambrisüsteem on turvaliselt maandatud.
2. Ühendage alalisvoolukaablid kaasasolevate PV-konnektorite abil. Tootja ei vastuta seadmete kahjustuste eest, kui kasutatakse muid konnektoreid.
3. Veenduge, et alalisvoolukaablid on ühendatud kindlalt, turvaliselt ja õigesti. Ebasobiv kaabeldus võib põhjustada halbu kontakte või kõrget takistust ja kahjustada inverterit.
4. Mõõtke alalisvoolukaablit multimeetriga, et vältida vastupidi polaarsusega ühendamist. Samuti peaks pinge olema alla alalisvoolu maksimaalse sisendpinge. Tootja ei vastuta vastupidi ühendamise ja liiga kõrge pinge tekitatud kahjustuste eest.
5. Inverteriga kasutatavatel PV-moodulitel peab olema IEC61730 A klassi reiting.

Vahelduvvoolu pool

1. Pinge ja sagedus liitumispunktis peavad vastama võrgunõuetele.
2. Vahelduvvoolu poolel on soovitatav kasutada täiendavaid kaitseseadmeid, nagu kaitselülitid või kaitsmed. Kaitseseadme spetsifikatsioon peaks olema vahelduvvoolu väljundi nimivoolust vähemalt 1,25 korda suurem.
3. Inverteri PE-kaabel peab olema tugevalt ühendatud. Nulljuhtme ja maanduskaabli vaheline takistus on alla 10 Ω.
4. Vahelduvvoolu väljundkaablitena on soovitatav kasutada vaskkaableid. Kui eelistate alumiiniumkaableid, ärge unustage kasutada vase ja alumiiniumi vahel üleminekuklemme.

Toode:

1. Ärge rakendage klemmidele mehaanilist koormust, vastasel juhul võivad klemmid kahjustuda.
2. Kõik sildid ja hoiatusmärgid peavad pärast paigaldamist olema nähtavad. Ärge sodige, kahjustage ega katke seadmel ühtegi silti.
3. Omavoliline lahtivõtmine või muutmine võib seadet kahjustada. Selline kahjustus ei kuulu garantii alla.
4. Elektromagnetiliste häirete vältimiseks installige inverter tugevast magnetväljast eemale. Kui inverteri läheduses leidub raadio- või juhtmevaba side varustust, mille sagedus on alla 30 MHz, siis tuleb teil:

• Installida inverter vähemalt 30 m kaugusele juhtmevabast varustusest.

- Lisada inverteri alalisvoolu (DC) sisendkaablile või vahelduvvoolu (AC) väljundkaablile madalsageduslik EMI filter või mitme mähisega ferriitsüdamik.

1. Inverteril on järgmised hoiatussildid.

	KÖRGEPINGEOHT. Enne töö alustamist seadmel lülitage see välja ja lahutage vooluvõrgust.		Viivitusega tühjakslaadimine. Pärast väljalülitamist oodake viis minutit, kuni komponendid on täielikult tühjaks laadinud.
	Enne töö alustamist selle seadmega lugege juhend läbi.		Võimalikud riskid on olemas. Enne mistahes tööde alustamist võtke kasutusele sobivad isikukaitsevahendid.
	Körge temperatuuri oht. Põletustraumade vältimiseks ärge puudutage töötavat toodet.		Maanduspunkt. Näitab PE-kaabli ühendamise kohta.
	CE-märgis		Ärge visake inverterit olmejäätmete hulka. Kõrvaldage toode kasutuselt vastavalt kohalikele seadustele ja määrustele või saatke see tagasi tootjale.

1.3 Kontrolltoimingud enne sisselülitamist

Nr.		Kontrolltoiming
1		Toode on paigaldatud tugevalt puhtasse, hästi ventileeritavasse ja hölpsasti kasutatavasse kohta.
2		PE, alalisvoolu sisend, vahelduvvoolu väljund ja sidekaablid on õigesti ja tugevalt ühendatud.
3		Kaablikinnitused on terved, korralikult ja ühtlaselt joondatud.
4		Kasutamata pordid ja klemmid on kaetud.
5		Liitumispunkti pinge ja sagedus vastavad inverteri võrgunõuetele.

1.4 ELi vastavusdeklaratsioon

Solar Solutions deklareerib käesolevaga, et juhtmevabade sidemoodulitega inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Raadioseadmete direktiiv 2014/53/EL (RED) - Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS) - Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL - Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH)

Solar Solutions deklareerib käesolevaga, et ilma juhtmevabade sidemooduliteta inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Elektromagnetilise ühilduvuse direktiiv 2014/30/EL (EMC) • Elektriseadmete madalpinge direktiiv 2014/35/EL (LVD) - Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS) - Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL - Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH) ELi vastavusdeklaratsiooni saate alla laadida aadressilt https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-märgutuled

Märgutuli	∅lek	Kirjeldus
Toide		SEES = Wi-Fi ühendatud / aktiivne.
		VILGUB 1 = Wi-Fi süsteem lähtestub.
		VILGUB 2 = Wi-Fi ei ole ruuteriga ühendatud.
		VILGUB 4 = Wi-Fi serveri probleem
		VILGUB = RS485 on ühendatud.
		VÄLJAS = Wi-Fi ei ole aktiivne.
Töötamine		SEES = inverter annab toidet.
		VÄLJAS = inverter ei anna hetkel toidet.
Häre		SEES = ilmnes törge.
