AS-IR02-5000-2 - Päikesepaneeli inverter AEG - Tasuta kasutusjuhend

Kaubamärk	AEG
Mudel	AS-IR02-5000-2
Toote tüüp	Päikeseenergia stringi inverter
Nimivõimsus AC	5000 W
Soovitatav maksimaalne PV-välja võimsus	Umbes 6500 Wp
Maksimaalne DC sisendpinge	1000 V
MPPT pingepiirkond	200 V – 850 V
MPPT trackerite arv	2
AC väljundpinge	230 V ühefaasiline
Väljundsagedus	50/60 Hz
Maksimaalne kasutegur	Kuni 97%
Euroopa kasutegur	96,5%
Kaitseaste	IP65
Mõõtmed (L × K × S)	Umbes 580 × 430 × 200 mm
Kaal	Umbes 28 kg
Töötemperatuuri vahemik	-25 °C kuni +60 °C
Jahutus	Loomulik konvektsioon (ilma ventilaatorita)
Kuva ja suhtlus	LED indikaatorid (Toide, Töö, Rike) / sisseehitatud Wi-Fi
Garantii	5 aastat (pikendatav)
Vastavus	CE, VDE-AR-N 4105, EN 50549
Kaitsefunktsioonid	Saarestiku vastane kaitse, polaarsuse vastane kaitse, AC/DC ülepingekaitse, temperatuurikaitse
Hooldus	Kontrollige perioodiliselt ühendusi ja kaablite seisukorda. Puhastage jahutusradiaatoreid kuiva lapiga.
Paigaldamine	Ainult kvalifitseeritud tehnikule. Järgige ohutuskaugusi ja juhendi juhiseid.

Korduma kippuvad küsimused - AS-IR02-5000-2 AEG

Mis on AEG AS-IR02-5000-2 inverteri maksimaalne võimsus?

Inverteri nimivõimsus AC väljundis on 5000 W. See võib vastu võtta kuni umbes 6500 Wp päikesepaneele.

Kuidas inverterit õigesti paigaldada?

Paigalduse peab tegema kvalifitseeritud tehnik. Inverter tuleb paigutada puhtasse, hästi ventileeritud kohta, otsese päikesevalguse eest kaitstult. Järgige ohutuskaugusi ja kiirpaigaldusjuhendit.

Millised on LED-tuled ja mida need tähendavad?

Kolm LED-i: Toide (püsiv roheline = Wi-Fi ühendatud), Töö (püsiv roheline = energia tootmine), Rike (püsiv punane = viga). Vilgutamine näitab konkreetseid olekuid (vt juhendit).

Kuidas ühendada DC-kaableid?

Kasutage kaasasolevaid fotogalvaanilisi pistikuid. Kontrollige polaarsust multimeetriga enne ühendamist. DC-pinge ei tohi ületada lubatud maksimaalset pinget (1000 V).

Mida teha rikke või vea korral?

Vaadake LED-e: kui punane LED põleb, on tuvastatud rike. Pärast põhjuse kõrvaldamist võite proovida inverterit taaskäivitada. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas inverter ühildub Wi-Fi-ga?

Jah, inverteril on sisseehitatud Wi-Fi-moodul tootmise jälgimiseks. Toite-LED näitab Wi-Fi-ühenduse olekut (püsiv = ühendatud, vilkumine = probleem).

Milliseid ohutusnõudeid tuleb järgida?

Kandke kindaid ja antistaatilisi riideid. Enne mis tahes sekkumist lülitage toide välja. Oodake pärast väljalülitamist 5 minutit, et komponendid tühjeneksid. Ärge puudutage seadet töötamise ajal (põletusoht).

Kuidas inverterit puhastada ja hooldada?

Puhastage regulaarselt jahutusradiaatoreid kuiva lapi või pehme harjaga. Kontrollige ühendusi ja kaablite seisukorda. Ärge kasutage vedelaid ega abrasiivseid aineid.

Mis on AEG AS-IR02-5000-2 inverteri garantii?

Standardne garantii on 5 aastat. Seda saab pikendada AEG Industrial Solari veebisaidi kaudu. Säilitage arve ja järgige paigaldustingimusi.

Kas ma saan AC väljundi jaoks kasutada alumiiniumkaableid?

Jah, kuid korrosiooni vältimiseks peate kasutama vase/alumiiniumi adapterklemmid. Kaitsekaabel PE peab olema õigesti ühendatud (maandustakistus < 10 Ω).

KASUTUSJUHEND AS-IR02-5000-2 AEG

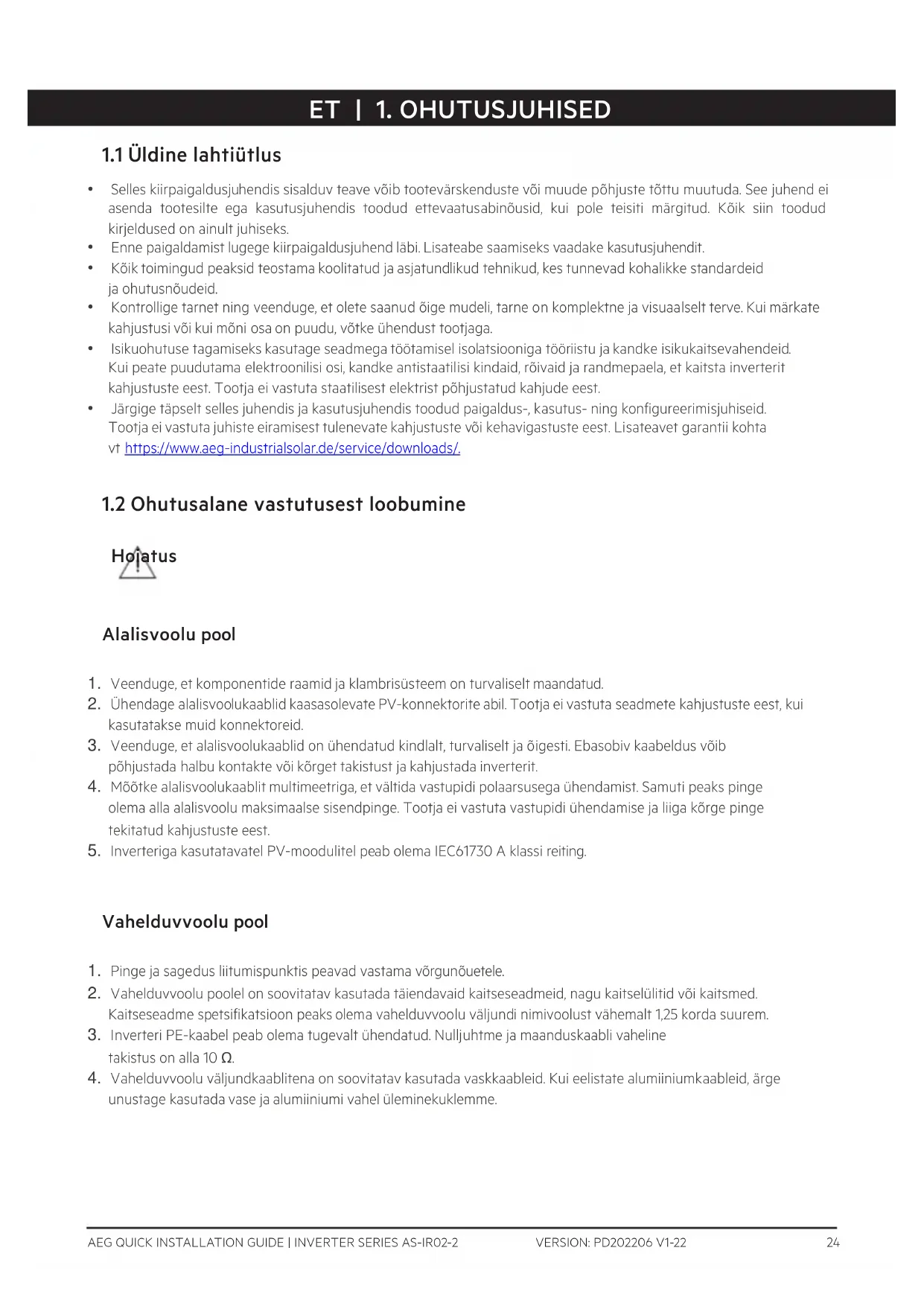

1.1 Üldine lahtiütlus

• Selles kiirpaigaldusjuhendis sisalduv teave võib tootevärskenduste või muude põhjuste tõttu muutuda. See juhend ei asenda tootesilte ega kasutusjuhendis toodud ettevaatusabinõusid, kui pole teisiti märgitud. Kõik siin toodud kirjeldused on ainult juhiseks.
• Enne paigaldamist lugege kiirpaigaldusjuhend läbi. Lisateabe saamiseks vaadake kasutusjuhendit.
• Köik toimingud peaksid teostama koolitatud ja asjatundlikud tehnikud, kes tunnevad kohalikke standardeid ja ohutusnõudeid.
• Kontrollige tarnet ning veenduge, et olete saanud õige mudeli, tarne on komplektne ja visuaalselt terve. Kui märkate kahjustusi või kui mõni osa on puudu, võtke ühendust tootjaga.
• Isikuohutuse tagamiseks kasutage seadmega töötamisel isolatsiooniga tööriistu ja kandke isikukaitsevahendeid. Kui peate puudutama elektroonilisi osi, kandke antistaatilisi kindaid, röivaid ja randmepaela, et kaitsta inverterit kahjustuste eest. Tootja ei vastuta staatilisest elektrist pöhjustatud kahjude eest.
• Järgige täpselt selles juhendis ja kasutusjuhendis toodud paigaldus-, kasutus- ning konfigureerimisjuhiseid. Tootja ei vastuta juhiste eiramisest tulenevate kahjustuste või kehavigastuste eest. Lisateavet garantii kohta vt https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Ohutusalane vastutusest loobumine

Alalisvoolu pool

1. Veenduge, et komponentide raamid ja klambrisüsteem on turvaliselt maandatud.
2. Ühendage alalisvoolukaablid kaasasolevate PV-konnektorite abil. Tootja ei vastuta seadmete kahjustuste eest, kui kasutatakse muid konnektoreid.
3. Veenduge, et alalisvoolukaablid on ühendatud kindlalt, turvaliselt ja öigesti. Ebasobiv kaabeldus vöib pöhjustada halbu kontakte vöi körget takistust ja kahjustada inverterit.
4. Möõtke alalisvoolukaablit multimeetriga, et vältida vastupidi polaarsusega ühendamist. Samuti peaks pinge olema alla alalisvoolu maksimaalse sisendpinge. Tootja ei vastuta vastupidi ühendamise ja liiga kõrge pinge tekitatud kahjustuste eest.
5. Inverteriga kasutatavatel PV-moodulitel peab olema IEC61730 A klassi reiting.

Vahelduvvoolu pool

1. Pinge ja sagedus liitumispunktis peavad vastama võrgunõuetele.
2. Vahelduvvoolu poolel on soovitatav kasutada täiendavaid kaitseseadmeid, nagu kaitselülitid või kaitsmed. Kaitseseadme spetsifikatsioon peaks olema vahelduvvoolu väljundi nimivoolust vähemalt 1,25 korda suurem.
3. Inverteri PE-kaabel peab olema tugevalt ühendatud. Nulljuhtme ja maanduskaabli vaheline takistus on alla 10 Ω.
4. Vahelduvvoolu väljundkaablitena on soovitatav kasutada vaskkaableid. Kui eelistate alumiiniumkaableid, ärge unustage kasutada vase ja alumiiniumi vahel üleminekuklemme.

Toode:

1. Ärge rakendage klemmidele mehaanilist koormust, vastasel juhul võivad klemmid kahjustuda.
2. Köik sildid ja hoiatusmärgid peavad pärast paigaldamist olema nähtavad. Ärge sodige, kahjustage ega katke seadmel ühtegi silti.
3. Omavoliline lahtivõtmine või muutmine võib seadet kahjustada. Selline kahjustus ei kuulu garantii alla.
4. Elektromagnetiliste häirete vältimiseks installige inverter tugevast magnetväljast eemale. Kui inverteri läheduses leidub raadio- või juhtmevaba side varustust, mille sagedus on alla 30 MHz, siis tuleb teil:

• Installida inverter vähemalt 30 m kaugusele juhtmevabast varustusest.

- Lisada inverteri alalisvoolu (DC) sisendkaablile või vahelduvvoolu (AC) väljundkaablile madalsageduslik EMI filter või mitme mähisega ferriitsüdamik.

1. Inverteril on järgmised hoiatussildid.

	KÖRGEPINGEOHT. Enne töö alustamist seadmel lülitage see välja ja lahutage vooluvõrgust.		Viivitusega tühjakslaadimine. Pärast väljalülitamist oodake viis minutit, kuni komponendid on täielikult tühjaks laadinud.
	Enne töö alustamist selle seadmega lugege juhend läbi.		Võimalikud riskid on olemas. Enne mistahes tööde alustamist võtke kasutusele sobivad isikukaitsevahendid.
	Körge temperatuuri oht. Põletustraumade vältimiseks ärge puudutage töötavat toodet.		Maanduspunkt. Näitab PE-kaabli ühendamise kohta.
	CE-märgis		Ärge visake inverterit olmejäätmete hulka. Kõrvaldage toode kasutuselt vastavalt kohalikele seadustele ja määrustele või saatke see tagasi tootjale.

1.3 Kontrolltoimingud enne sisselülitamist

Nr.		Kontrolltoiming
1		Toode on paigaldatud tugevalt puhtasse, hästi ventileeritavasse ja hölpsasti kasutatavasse kohta.
2		PE, alalisvoolu sisend, vahelduvvoolu väljund ja sidekaablid on õigesti ja tugevalt ühendatud.
3		Kaablikinnitused on terved, korralikult ja ühtlaselt joondatud.
4		Kasutamata pordid ja klemmid on kaetud.
5		Liitumispunkti pinge ja sagedus vastavad inverteri võrgunõuetele.

1.4 ELi vastavusdeklaratsioon

Solar Solutions deklareerib käesolevaga, et juhtmevabade sidemoodulitega inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Raadioseadmete direktiiv 2014/53/EL (RED)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH)

Solar Solutions deklareerib käesolevaga, et ilma juhtmevabade sidemooduliteta inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nöuetele:

• Elektromagnetilise ühilduvuse direktiiv 2014/30/EL (EMC)
• Elektriseadmete madalpinge direktiiv 2014/35/EL (LVD)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
• Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH)
ELi vastavusdeklaratsiooni saate alla laadida aadressilt https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-märgutuled

Märgutuli	∅ek	Kirjeldus
Toide		SEES = Wi-Fi ühendatud / aktiivne.
		VILGUB 1 = Wi-Fi süsteem lähtestub.
		VILGUB 2 = Wi-Fi ei ole ruuteriga ühendatud.
		VILGUB 4 = Wi-Fi serveri probleem
		VILGUB = RS485 on ühendatud.
		VÄLJAS = Wi-Fi ei ole aktiivne.
Töötamine		SEES = inverter annab toidet.
		VÄLJAS = inverter ei anna hetkel toidet.
Häre		SEES = ilmnes tõrge.
