AS-IR02-5000-2 - Соларен инвертор AEG - Безплатно ръководство за потребителя

Марка	AEG
Модел	AS-IR02-5000-2
Тип продукт	Слънчев инвертор (струнен)
Номинална AC мощност	5000 W
Препоръчителна максимална мощност на PV поле	Около 6500 Wp
Максимално DC входно напрежение	1000 V
Обхват на MPPT напрежение	200 V – 850 V
Брой MPPT тракери	2
AC изходно напрежение	230 V еднофазен
Изходна честота	50/60 Hz
Максимална ефективност	До 97%
Европейска ефективност	96,5%
Степен на защита	IP65
Размери (Д × В × Д)	Около 580 × 430 × 200 mm
Тегло	Около 28 kg
Работен температурен диапазон	от -25 °C до +60 °C
Охлаждане	Естествена конвекция (без вентилатор)
Дисплей и комуникация	LED индикатори (Захранване, Работа, Повреда) / Вграден Wi-Fi
Гаранция	5 години (разширяема)
Съответствие	CE, VDE-AR-N 4105, EN 50549
Защитни функции	Защита срещу островен режим, защита срещу обратна полярност, защита срещу пренапрежение AC/DC, температурна защита
Поддръжка	Периодично проверявайте връзките и състоянието на кабелите. Почиствайте радиаторите със суха кърпа.
Монтаж	Извършва се от квалифициран техник. Спазвайте безопасни разстояния и инструкциите в ръководството.

Често задавани въпроси - AS-IR02-5000-2 AEG

Каква е максималната мощност на инвертора AEG AS-IR02-5000-2?

Инверторът има номинална мощност 5000 W на AC изхода. Може да приеме до около 6500 Wp от слънчеви панели.

Как да инсталирам инвертора правилно?

Инсталацията трябва да се извърши от квалифициран техник. Инверторът трябва да се постави на чисто, добре проветриво място, защитено от пряка слънчева светлина. Спазвайте безопасни разстояния и следвайте бързото ръководство за инсталиране.

Какви са LED индикаторите и какво означават?

Три LED: Захранване (зелено постоянно = Wi-Fi свързан), Работа (зелено постоянно = производство на енергия), Повреда (червено постоянно = дефект). Мигането показва специфични състояния (вижте ръководството).

Как да свържа DC кабелите?

Използвайте предоставените фотоволтаични конектори. Проверете полярността с мултиметър преди свързване. DC напрежението не трябва да надвишава максимално допустимото напрежение (1000 V).

Какво да направя при повреда или дефект?

Проверете LED: ако червеният LED свети, е открита повреда. Можете да опитате да рестартирате инвертора след отстраняване на причината. Свържете се с отдела за обслужване на клиенти, ако проблемът продължава.

Съвместим ли е инверторът с Wi-Fi?

Да, инверторът е оборудван с Wi-Fi модул за проследяване на производството. LED индикаторът за захранване показва състоянието на Wi-Fi връзката (постоянно = свързан, мигане = проблем).

Какви са инструкциите за безопасност, които трябва да се спазват?

Носете антистатични ръкавици и облекло. Изключете захранването преди всяка намеса. Изчакайте 5 минути след изключване, за да се разредят компонентите. Не докосвайте уреда по време на работа (риск от изгаряне).

Как да почистя и поддържам инвертора?

Редовно почиствайте топлинните радиатори със суха кърпа или мека четка. Проверявайте връзките и състоянието на кабелите. Не използвайте течности или абразивни продукти.

Каква е гаранцията на инвертора AEG AS-IR02-5000-2?

Стандартната гаранция е 5 години. Може да бъде удължена чрез уебсайта на AEG Industrial Solar. Запазете фактурата и спазвайте условията за инсталиране.

Мога ли да използвам алуминиеви кабели за AC изхода?

Да, но трябва да използвате медни/алуминиеви адаптерни клеми за предотвратяване на корозия. Защитният PE кабел трябва да бъде правилно свързан (съпротивление на заземяване < 10 Ω).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AS-IR02-5000-2 AEG

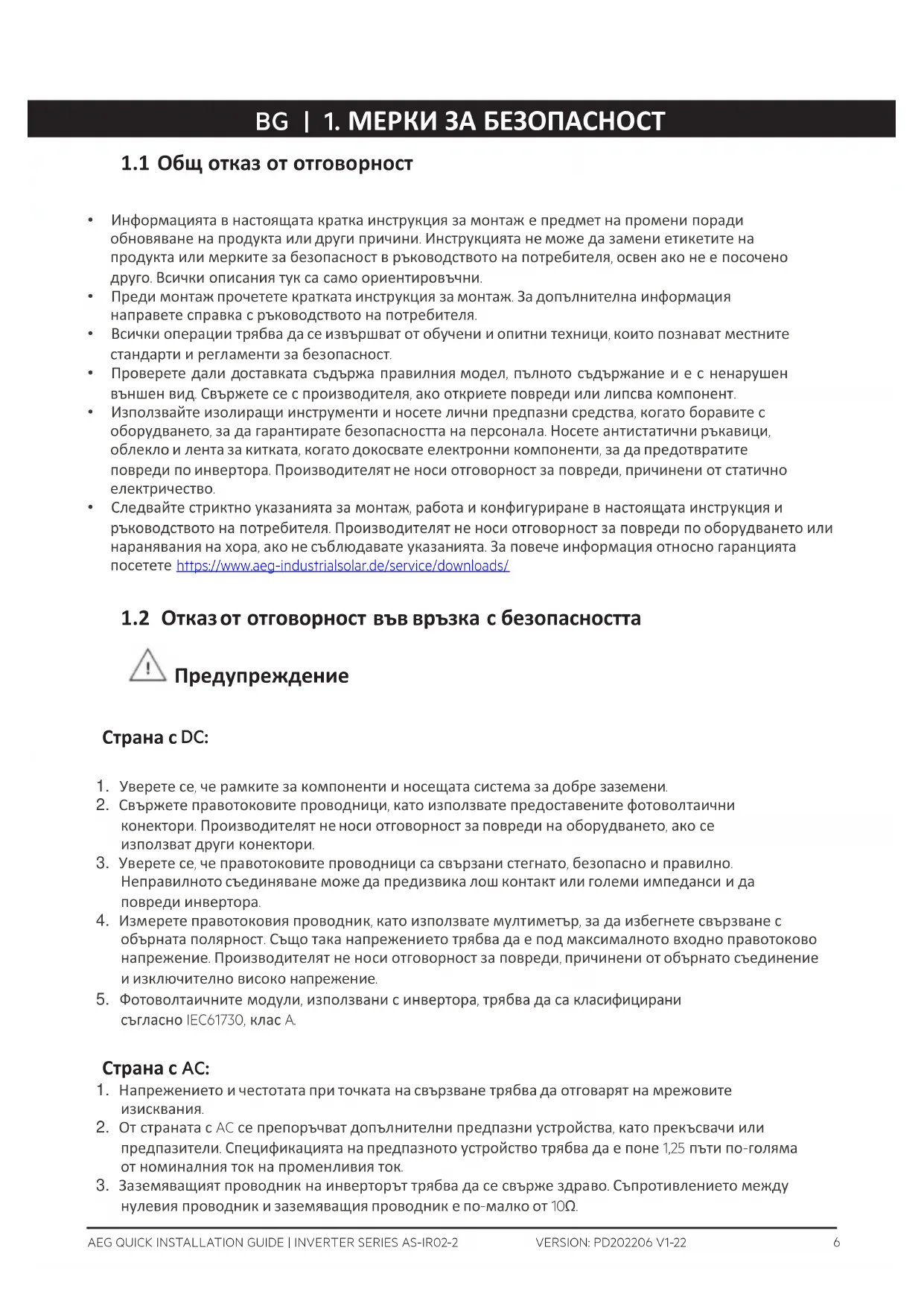

1.1 Общ отказ от отговорност

• Информацията в настоящата кратка инструкция за монтаж е предмет на промени поради обновяване на продукта или други причини. Инструкцията не може да замени етикетите на продукта или мерките за безопасност в ръководството на потребителя, освен ако не е посочено друго. Всички описания тук са само ориентировъчни.
• Преди монтаж прочетете кратката инструкция за монтаж. За допълнителна информация направете справка с ръководството на потребителя.
• Всички операции трябва да се извършват от обучени и опитни техници, които познават местните стандарти и регламенти за безопасност.
• Проверете дали доставката съдържа правилния модел, пълното съдържание и е с ненарушен външен вид. Свържете се с производителя, ако откриете повреди или липсва компонент.
• Използвайте изолиращи инструменти и носете лични предпазни средства, когато боравите с оборудването, за да гарантирате безопасността на персонала. Носете антистатични ръкавици, облекло и лента за китката, когато докосвате електронни компоненти, за да предотвратите повреди по инвертора. Производителят не носи отговорност за повреди, причинени от статично електричество.
• Следвайте стриктно указанията за монтаж, работа и конфигуриране в настоящата инструкция и ръководството на потребителя. Производителят не носи отговорност за повреди по оборудването или наранявания на хора, ако не съблюдавате указанията. За повече информация относно гаранцията посетете https://www.aeg-industrialsolar.de/service/downloads/

1.2 Отказ от отговорност във връзка с безопасността

Предупреждение

Страна с DC:

1. Уверете се, че рамките за компоненти и носещата система за добре заземени.
2. Свържете правотоковите проводници, като използвате предоставените фотоволтаични конектори. Производителят не носи отговорност за повреди на оборудването, ако се използват други конектори.
3. Уверете се, че правотоковите проводници са свързани стегнато, безопасно и правилно. Неправилното съединяване може да предизвика лош контакт или големи импеданси и да повреди инвертора.
4. Измерете правотоковия проводник, като използвате мултиметър, за да избегнете свързване с обърната полярност. Също така напрежението трябва да е под максимальното входно правотоково напрежение. Производителят не носи отговорност за повреди, причинени от обърнато съединение и изключително високо напрежение.
5. Фотоволтаичните модули, използвани с инвертора, трябва да са класифицирани съгласно IEC61730, клас А.

Страна с АС:

1. Напрежението и честотата при точката на свързване трябва да отговарят на мрежовите изисквания.
2. От страната с АС се препоръчват допълнителни предпазни устройства, като прекъсвачи или предпазители. Спецификацията на предпазното устройство трябва да е поне 1,25 пъти по-голяма от номиналния ток на променливия ток.

3. Заземяващият проводник на инверторът трябва да се свърже здраво. Съпротивлението между нулевия проводник и заземяващия проводник е по-малко от 10Ω.

4. Препоръчително е да използвате медни проводници като проводници за изходящ променлив ток. Ако предпочитате алуминиеви проводници, не забравяйте да използвате адаптерни клеми от тип „мед към алуминий“.

Продукт:

1. Не прилагайте механично натоварване към клемите, в противен случай клемите може да се повредят.
2. Всички етикети и предупредителни знаци трябва да са видими след монтаж. Не задрасквайте, повреждайте или покривайте етикетите на устройството.
3. Неупълномощеното разглобяване или модифициране може да повреди оборудването, повредите не се покриват от гаранцията.
4. Инсталирайте инвертора далеч от силно магнитно поле, за да избегнете електромагнитна интерференция. Ако в близост до инвертора има каквото и да било радиооборудване или такова за безжична комуникация под 30 MHz, трябва да:
5. Инсталирате инвертора на най-малко 30 m разстояние от безжичното оборудване.

6. Добавите нископропускащ EMI филтър или феритна сърцевина с множество намотки към правотоковия входящ кабел или променливотоковия изходящ кабел на инвертора.

7. Предупредителните етикети върху инвертора са следните.

	ОПАСНОСТ – ВИСОКО НАПРЕЖЕНИЕ. Изключете всички входящи мощности и изключете продукта, преди да работите по него.	[ЗНТК]	Бавен разряд. Изчакайте 5 минути след изключване, докато компонентите са изцяло разредени.
	Прочетете инструкцията, преди да работите по устройството.	[ЗКНС]	Съществуват потенциални рискове. Носете подходящи ЛПС преди всички дейности.
	Опасност от висока температура. Не докосвайте продуктът, докато работи, за да избегнете изгаряне.		Точка за заземяване. Посочва позицията за съединяване на заземяващ проводник.
[ЗХНW]	Маркировка CE	[СУWH]	Не изхвърляйте инвертора като битов отпадък. Изхвърляйте продукта в съответствие с местните закони и разпоредби или го изпратете обратно на производителя.

1.3 Проверки преди включване

No		Проверете елемент
1		Продуктът е добре инсталиран на чисто място, което е с добро проветрение и лесно за обслужване.
2		Заземяването, входът с постоянен ток, изводът с променлив ток и комуникационните проводници са свързани правилно и безопасно.
3		Кабелните връзки саздрави,прокарани правилно и равномерно.
4		Неизползваните портове и клеми са затворени.
5		Напрежението и честотата при точката на свързване отговарят на изискванията за свързване към мрежовия инвертор.

1.4 Декларация за съответствие на ЕС

С настоящото Solar Solutions декларира, че инверторът с модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно радиосъоръженията 2014/53/EC (RED)
• Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC
- Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

С настоящото Solar Solutions декларира, че инверторът без модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно електромагнитната съвместимост 2014/30/EC (EMC)
• Директива за ниско напрежение 2014/35/EC (LVD)
• Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS)
• Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC
- Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

Може да изтеглите Декларацията за съответствие на ЕС на адрес https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED индикатори

Индикатор	Състояние	Описание
[2380]Захранване		ВКЛ. = Wi-Fi е свързана/активна.
		МИГАНЕ 1 = Wi-Fi системата се нулира.
		МИГАНЕ 2 = Wi-Fi не е свързана към рутера.
		МИГАНЕ 4 = проблем със сървъра за Wi-Fi.
		МИГАНЕ = RS485 е свързан.
		ВКЛ. = Wi-Fi не е активна.
[УИТЗ]Работа		ВКЛ. = инверторът подава електричество.
		ИЗКЛ. = инверторът не подава електричество в момента.
Неизправност		ВКЛ. = възникнала е неизправност.
		ИЗКЛ. = няма неизправност.
