Тип продукт	Слънчев инвертор
Марка	AEG
Модел	AS-IR02-3600-2
Захранване	Фотоволтаично (слънчеви панели)
LED индикатори	Захранване (Wi-Fi/RS485), В работа, Повреда
Безопасност	Защита срещу обръщане на полярността, задължително заземяване, забавено разреждане (5 мин)
Съответствие	Директиви RED, EMC, Ниско напрежение, RoHS, REACH
Инсталация	От квалифициран техник, спазване на местните норми
Комуникация	Вграден Wi-Fi, RS485
Условия за употреба	Чиста и проветрива среда, избягвайте силни магнитни полета
Съвместимост с PV модули	Съответстващи на клас A съгласно IEC 61730
DC конектори	Предоставени фотоволтаични конектори, не използвайте други
AC кабели	Препоръчва се мед, медно-алуминиеви адаптери ако е необходимо
AC защита	Прекъсвач или предпазител, ток поне 1,25 пъти номиналния изходен ток
Заземяване	Съпротивление между нулевия проводник и земята < 10 Ω
Поддръжка	Проверете връзките, не разглобявайте, почиствайте външната част със суха кърпа
Ремонтопригодност	Само от производител или упълномощен техник, гаранцията се губи при промяна
Брой страници	84
Налични езици	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Декларация за съответствие	Изтегляема от www.aeg-industrialsolar.de/service/downloads/

Често задавани въпроси - AS-IR02-3600-2 AEG

Как да свържа DC кабелите?

Използвайте предоставените фотоволтаични конектори. Уверете се за правилната полярност и че постояннотоковото напрежение е под максималното входно напрежение. Измерете с мултицет преди свързване.

Какво означават LED индикаторите?

Светлината Захранване свети, ако Wi-Fi е свързан, мига според състоянието (1 мигане - нулиране, 2 - не е свързан към рутера, 4 - проблем със сървъра, непрекъснато мигане - RS485). В работа свети = осигурява енергия. Повреда свети = открита повреда.

Какви са предпазните мерки преди инсталация?

Носете изолационни ръкавици, антистатично облекло. Използвайте изолирани инструменти. Изключете захранването и изчакайте 5 минути след изключване за разреждане. Инсталирайте на чисто, проветриво място, далеч от магнитни полета.

Мога ли да използвам алуминиеви AC кабели?

Да, но трябва да използвате медно-алуминиеви адаптерни клеми. Препоръчват се медни кабели.

Как да проверя инсталацията преди включване?

Проверете дали оборудването е правилно инсталирано, дали PE, DC, AC и комуникационните кабели са правилно свързани, кабелните скоби са непокътнати, неизползваните портове са запечатани и напрежението/честотата на мрежата са съобразени.

Съвместим ли е инверторът с всички слънчеви панели?

Фотоволтаичните модули трябва да съответстват на клас A съгласно стандарт IEC 61730.

Как да получа декларацията за съответствие на ЕС?

Изтеглете я от уебсайта www.aeg-industrialsolar.de/service/downloads/.

Какво да правя, ако инверторът се повреди?

Светлината Повреда светва. Консултирайте ръководството за кода на грешката. Не разглобявайте устройството. Свържете се с упълномощен техник.

Как да почиствам и поддържам инвертора?

Почиствайте външната част със суха и мека кърпа. Периодично проверявайте връзките. Не разглобявайте. Само квалифициран техник може да извършва ремонти.

Възможно ли е да изхвърля инвертора с битовите отпадъци?

Не. Спазвайте местните закони за електронни отпадъци. Можете да го върнете на производителя.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AS-IR02-3600-2 AEG

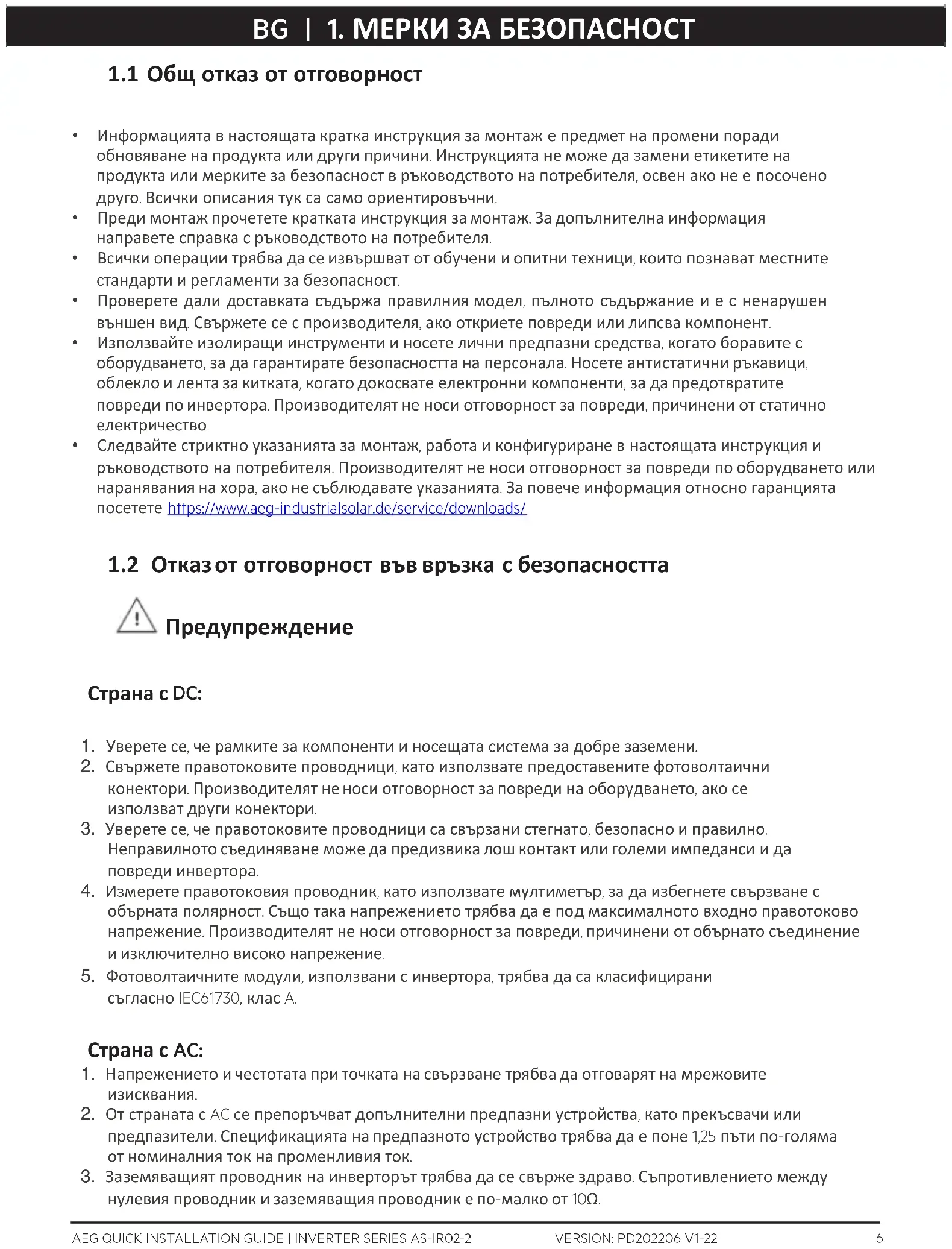

1.1 Общ отказ от отговорност

• Информацията в настоящата кратка инструкция за монтаж е предмет на промени поради обновяване на продукта или други причини. Инструкцията не може да замени етикетите на продукта или мерките за безопасност в ръководството на потребителя, освен ако не е посочено друго. Всички описания тук са само ориентировъчни.
• Преди монтаж прочетете кратката инструкция за монтаж. За допълнителна информация направете справка с ръководството на потребителя.
• Всички операции трябва да се извършват от обучени и опитни техници, които познават местните стандарти и регламенти за безопасност.
• Проверете дали доставката съдържа правилния модел, пълното съдържание и е с ненарушен външен вид. Свържете се с производителя, ако откриете повреди или липсва компонент.
• Използвайте изолиращи инструменти и носете лични предпазни средства, когато боравите с оборудването, за да гарантирате безопасността на персонала. Носете антистатични ръкавици, облекло и лента за китката, когато докосвате електронни компоненти, за да предотвратите повреди по инвертора. Производителят не носи отговорност за повреди, причинени от статично електричество.
• Следвайте стриктно указанията за монтаж, работа и конфигуриране в настоящата инструкция и ръководството на потребителя. Производителят не носи отговорност за повреди по оборудването или наранявания на хора, ако не съблюдавате указанията. За повече информация относно гаранцията посетете https://www.aeg-industrialsolar.de/service/downloads/

1.2 Отказ от отговорност във връзка с безопасността

Предупреждение

Страна с DC:

1. Уверете се, че рамките за компоненти и носещата система за добре заземени.
2. Свържете правотоковите проводници, като използвате предоставените фотоволтаични конектори. Производителят не носи отговорност за повреди на оборудването, ако се използват други конектори.
3. Уверете се, че правотоковите проводници са свързани стегнато, безопасно и правилно. Неправилното съединяване може да предизвика лош контакт или големи импеданси и да повреди инвертора.
4. Измерете правотоковия проводник, като използвате мултиметър, за да избегнете свързване с обърната полярност. Също така напрежението трябва да е под максимальното входно правотоково напрежение. Производителят не носи отговорност за повреди, причинени от обърнато съединение и изключително високо напрежение.
5. Фотоволтаичните модули, използвани с инвертора, трябва да са класифицирани съгласно IEC61730, клас А.

Страна с АС:

1. Напрежението и честотата при точката на свързване трябва да отговарят на мрежовите изисквания.
2. От страната с АС се препоръчват допълнителни предпазни устройства, като прекъсвачи или предпазители. Спецификацията на предпазното устройство трябва да е поне 1,25 пъти по-голяма от номиналния ток на променливия ток.
3. Заземяващият проводник на инвертора трябва да се свърже здраво. Съпротивлението между нулевия проводник и заземяващия проводник е по-малко от 10Ω.
4. Препоръчително е да използвате медни проводници като проводници за изходящ променлив ток. Ако предпочитате алуминиеви проводници, не забравяйте да използвате адаптерни клеми от тип „мед към алуминий“.

Продукт:

1. Не прилагайте механично натоварване към клемите, в противен случай клемите може да се повредят.
2. Всички етикети и предупредителни знаци трябва да са видими след монтаж. Не задрасквайте, повреждайте или покривайте етикетите на устройството.
3. Неупълномощеното разглобяване или модифициране може да повреди оборудването, повредите не се покриват от гаранцията.
4. Инсталирайте инвертора далеч от силно магнитно поле, за да избегнете електромагнитна интерференция. Ако в близост до инвертора има каквото и да било радиооборудване или такова за безжична комуникация под 30 MHz, трябва да:

- Инсталирате инвертора на най-малко 30 m разстояние от безжичното оборудване.

- Добавите нископропускащ EMI филтър или феритна сърцевина с множество намотки към правотоковия входящ кабел или променливотоковия изходящ кабел на инвертора.

1. Предупредителните етикети върху инвертора са следните.

	ОПАСНОСТ – ВИСОКО НАПРЕЖЕНИЕ. Изключете всички входящи мощности и изключете продукта, преди да работите по него.		Бавен разряд. Изчакайте 5 минути след изключване, докато компонентите са изцяло разредени.
	Прочетете инструкцията, преди да работите по устройството.		Съществуват потенциални рискове. Носете подходящи ЛПС преди всички дейности.
	Опасност от висока температура. Не докосвайте продуктът, докато работи, за да избегнете изгаряне.		Точка за заземяване. Посочва позицията за съединяване на заземяващ проводник.
	Маркировка CE		Не изхвърляйте инвертора като битов отпадък. Изхвърляйте продукта в съответствие с местните закони и разпоредби или го изпратете обратно на производителя.

1.3 Проверки преди включване

No		Проверете елемент
1		Продуктът е добре инсталиран на чисто място, което е с добро проветрение и лесно за обслужване.
2		Заземяването, входът с постоянен ток, изводът с променлив ток и комуникационните проводници са свързани правилно и безопасно.
3		Кабелните връзки саздрави,прокарани правилно и равномерно.
4		Неизползваните портове и клеми са затворени.
5		Напрежението и честотата при точката на свързване отговарят на изискванията за свързване към мрежовия инвертор.

1.4 Декларация за съответствие на ЕС

С настоящото Solar Solutions декларира, че инверторът с модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно радиосъоръженията 2014/53/EC (RED) • Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS) • Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC - Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

С настоящото Solar Solutions декларира, че инверторът без модули за безжична комуникация, продаван на европейския пазар, отговаря на изискванията на следните директиви:

• Директива относно електромагнитната съвместимост 2014/30/EC (EMC) • Директива за ниско напрежение 2014/35/EC (LVD) • Директива относно употребата на опасни вещества 2011/65/EC и (EC) 2015/863 (RoHS) • Директива относно отпадъци от електрическо и електронно оборудване 2012/19/EC - Регламент (EO) № 1907/2006 относно регистрацията, оценката, разрешаването и ограничаването на химикали (REACH)

Може да изтеглите Декларацията за съответствие на ЕС на адрес https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED индикатори

Индикатор	Състояние	Описание
[Н7К5]Захранване		ВКЛ. = Wi-Fi е свързана/активна.
		МИГАНЕ 1 = Wi-Fi системата се нулира.
		МИГАНЕ 2 = Wi-Fi не е свързана към рутера.
		МИГАНЕ 4 = проблем със сървъра за Wi-Fi.
		МИГАНЕ = RS485 е свързан.
		ВКЛ. = Wi-Fi не е активна.
Работа		ВКЛ. = инверторът подава електричество.
		ИЗКЛ. = инверторът не подава електричество в момента.
[2А87]Неизправност		ВКЛ. = възникнала е неизправност.
		ИЗКЛ. = няма неизправност.
