AS-IR02-3600-2 - Solární měnič AEG - Bezplatný návod k obsluze

Typ produktu	Solární měnič
Značka	AEG
Model	AS-IR02-3600-2
Napájení	Fotovoltaické (solární panely)
LED indikátory	Napájení (Wi-Fi/RS485), V provozu, Porucha
Bezpečnost	Ochrana proti přepólování, povinné uzemnění, zpožděné vybití (5 min)
Shoda	Směrnice RED, EMC, Nízké napětí, RoHS, REACH
Instalace	Kvalifikovaným technikem, dodržujte místní normy
Komunikace	Integrované Wi-Fi, RS485
Podmínky použití	Čisté a větrané prostředí, vyhněte se silným magnetickým polím
Kompatibilita PV modulů	Vyhovují třídě A podle IEC 61730
DC konektory	Dodávané fotovoltaické konektory, nepoužívejte jiné
AC kabely	Doporučena měď, adaptéry měď/hliník v případě potřeby
AC ochrana	Jistič nebo pojistka, proud alespoň 1,25násobek jmenovitého výstupního proudu
Uzemnění	Odpor mezi nulovým vodičem a zemí < 10 Ω
Údržba	Zkontrolujte připojení, nerozebírejte, čistěte vnější stranu suchým hadříkem
Opravitelnost	Pouze výrobcem nebo autorizovaným technikem, záruka zaniká při úpravě
Počet stran	84
Dostupné jazyky	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Prohlášení o shodě	Ke stažení na www.aeg-industrialsolar.de/service/downloads/

Často kladené otázky - AS-IR02-3600-2 AEG

Jak připojit DC kabely?

Použijte dodávané fotovoltaické konektory. Ujistěte se o správné polaritě a že DC napětí je nižší než maximální vstupní napětí. Před připojením změřte multimetrem.

Co znamenají LED indikátory?

Kontrolka Napájení svítí, pokud je Wi-Fi připojeno, bliká podle stavu (1 bliknutí reset, 2 není připojeno k routeru, 4 problém se serverem, nepřetržité blikání RS485). V provozu svítí = dodává energii. Porucha svítí = zjištěna porucha.

Jaká jsou bezpečnostní opatření před instalací?

Používejte izolační rukavice, antistatický oděv. Používejte izolované nástroje. Vypněte napájení a po odpojení počkejte 5 minut na vybití. Instalujte na čistém, větraném místě, mimo magnetická pole.

Mohu použít hliníkové AC kabely?

Ano, ale musíte použít adaptérové svorky měď/hliník. Doporučují se měděné kabely.

Jak zkontrolovat instalaci před zapnutím?

Zkontrolujte, zda je zařízení správně nainstalováno, zda jsou kabely PE, DC, AC a komunikace správně připojeny, kabelové příchytky neporušené, nepoužité porty utěsněné a zda napětí/frekvence sítě odpovídá.

Je měnič kompatibilní se všemi solárními panely?

Fotovoltaické moduly musí být v souladu s třídou A podle normy IEC 61730.

Jak získat prohlášení o shodě EU?

Stáhněte si jej z webu www.aeg-industrialsolar.de/service/downloads/.

Co dělat, když měnič selže?

Rozsvítí se kontrolka Porucha. Vyhledejte chybový kód v návodu. Zařízení nerozebírejte. Kontaktujte autorizovaného technika.

Jak čistit a udržovat měnič?

Čistěte vnější stranu suchým měkkým hadříkem. Pravidelně kontrolujte připojení. Nerozebírejte. Opravy může provádět pouze kvalifikovaný technik.

Je možné vyhodit měnič do domovního odpadu?

Ne. Dodržujte místní zákony o elektronickém odpadu. Můžete jej vrátit výrobci.

NÁVOD K OBSLUZE AS-IR02-3600-2 AEG

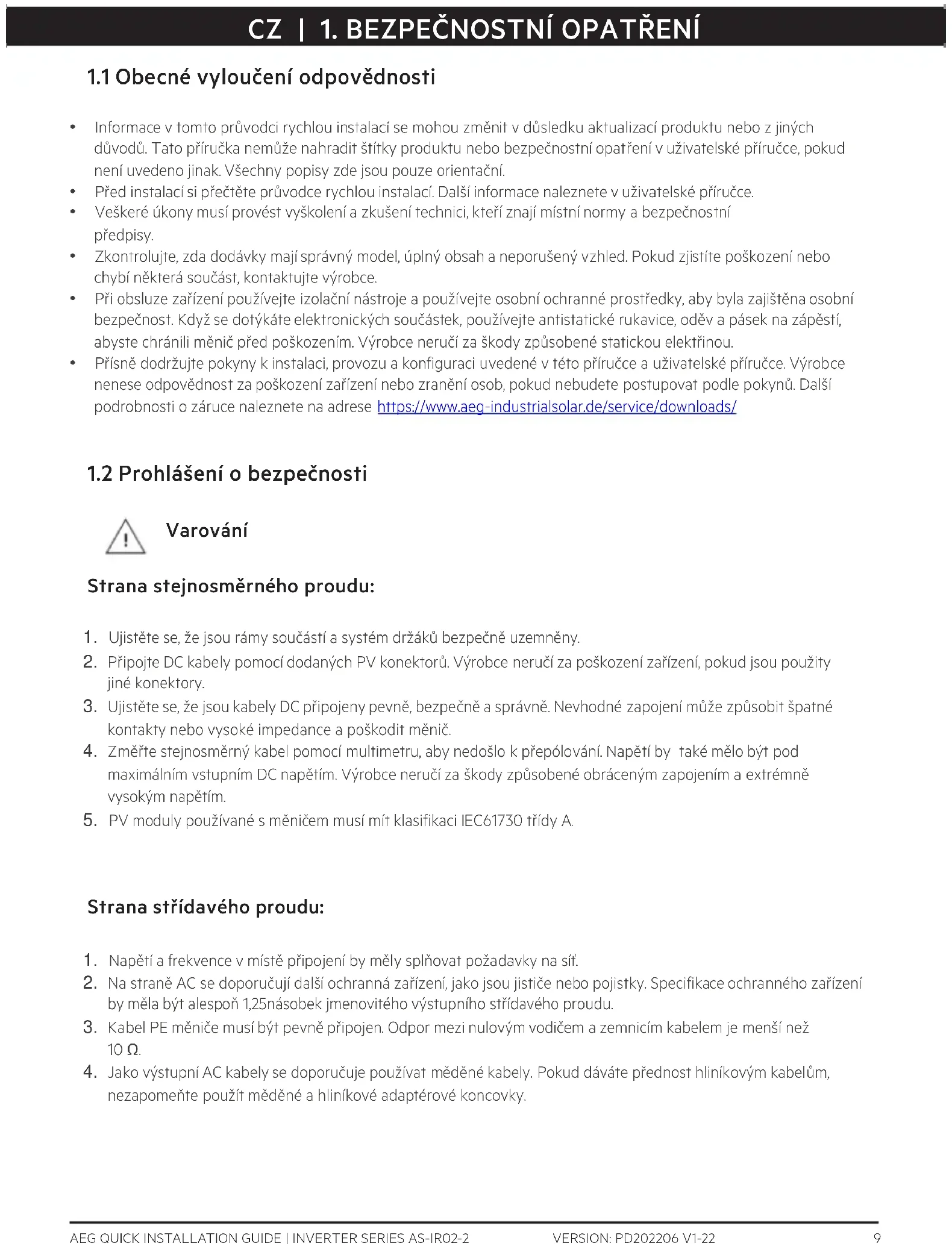

1.1 Obecné vyloučení odpovědnosti

• Informace v tomto průvodci rychlou instalací se mohou změnit v důsledku aktualizací produktu nebo z jiných důvodů. Tato příručka nemůže nahradit štítky produktu nebo bezpečnostní opatření v uživatelské příručce, pokud není uvedeno jinak. Všechny popisy zde jsou pouze orientační.
• Před instalací si přečtěte průvodce rychlou instalací. Další informace naleznete v uživatelské příručce.
• Veškeré úkony musí provést vyškolení a zkušení technici, kteří znají místní normy a bezpečnostní předpisy.
• Zkontrolujte, zda dodávky mají správný model, úplný obsah a neporušený vzhled. Pokud zjistíte poškození nebo chybí některá součást, kontaktujte výrobce.
• Při obsluze zařízení používejte izolační nástroje a používejte osobní ochranné prostředky, aby byla zajištěna osobní bezpečnost. Když se dotýkáte elektronických součástek, používejte antistatické rukavice, oděv a pásek na zápěstí, abyste chránili měnič před poškozením. Výrobce neručí za škody způsobené statickou elektrinou.
• Přísně dodržujte pokyny k instalaci, provozu a konfiguraci uvedené v této příručce a uživatelské příručce. Výrobce nenese odpovědnost za poškození zařízení nebo zranění osob, pokud nebudete postupovat podle pokynů. Další podrobnosti o záruce naleznete na adrese https://www.aeg-industrialsolar.de/service/downloads/

1.2 Prohlášení o bezpečnosti

Varování

Strana stejnosměrného proudu:

1. Ujistěte se, že jsou rámy součástí a systém držáků bezpečně uzemněny.
2. Připojte DC kabely pomocí dodaných PV konektorů. Výrobce neručí za poškození zařízení, pokud jsou použity jiné konektory.
3. Ujistěte se, že jsou kabely DC připojeny pevně, bezpečně a správně. Nevhodné zapojení může způsobit špatné kontakty nebo vysoké impedance a poškodit měnič.
4. Změřte stejnosměrný kabel pomocí multimetru, aby nedošlo k přepólování. Napětí by také mělo být pod maximálním vstupním DC napětím. Výrobce neručí za škody způsobené obráceným zapojením a extrémně vysokým napětím.
5. PV moduly používané s měničem musí mít klasifikaci IEC61730 třídy A.

Strana střídavého proudu:

1. Napětí a frekvence v místě připojení by měly splňovat požadavky na síť.
2. Na straně AC se doporučují další ochranná zařízení, jako jsou jističe nebo pojistky. Specifikace ochranného zařízení by měla být alespoň 1,25násobek jmenovitého výstupního střídavého proudu.
3. Kabel PE měniče musí být pevně připojen. Odpor mezi nulovým vodičem a zemnicím kabelem je menší než 10 Ω.
4. Jako výstupní AC kabely se doporučuje používat měděné kabely. Pokud dáváte přednost hliníkovým kabelům, nezapomeňte použít měděné a hliníkové adaptérové koncovky.

Výrobek:

1. Svorky nevystavujte mechanickému zatížení, jinak může dojít k poškození svorek.
2. Všechny štítky a výstražné značky by měly být po instalaci viditelné. Neškrábejte, nepoškozujte ani nezakrývejte žádný štítek na zařízení.
3. Neoprávněná demontáž nebo úprava může zařízení poškodit, na poškození se nevztahuje záruka.
4. V zájmu vyloučení elektromagnetického rušení instalujte měnič mimo dosah vysokého magnetického pole. Pokud se v blízkosti měniče nachází rádiové nebo bezdrátové komunikační zařízení s frekvencí nižší než 30 MHz, je nutné:

• Instalovat měnič alespoň ve vzdálenosti 30 m od bezdrátového zařízení.

- Na vstupní kabel stejnosměrného proudu nebo výstupní kabel střídavého proudu měniče doplnit EMI filtr dolní propusti nebo feritové jádro s vícenásobným vinutím.

1. Výstražné štítky na měniči jsou následující.

	NEBEZPEČNÉ VYSOKÉ NAPĚTÍ.Před prací na zařízení odpojte veškeré příchozí napájení a zařízení vypněte.		Zpožděné vybíjení. Po vypnutí počkejte 5 minut, dokud se součásti zcela nevybijí.
	Než začnete pracovat na tomto zařízení,přečtěte si příručku.	[w53c]	Stále existují potenciální rizika. Před jakoukoli operací používejte vhodné OOP.
	Nebezpečí vysoké teploty. Nedotýkejtese zařízení za provozu, abyste senepopálili.		Kostřící bod. Označuje polohu pro připojení PE kabelu.
	Značení CE		Nelikvidujte měnič jako domovní odpad.Výrobek zlikvidujte vsouladu s místními zákony a předpisy nebo jej zašlete zpět výrobci.

1.3 Zkontrolujte před zapnutím

Číslo		Kontrola položky
1	☐	Výrobek je pevně nainstalován na čistém místě, které je dobře větrané a snadno provozovatelné.
2	☐	PE, DC vstup, AC výstup a komunikační kabely jsou připojeny správně a bezpečně.
3	☐	Stahovací pásky jsou neporušené, vedené správně a rovnoměrně.
4	☐	Nepoužité porty a svorky jsou zapečetěny.
5	☐	Napětí a frekvence v místě připojení splňují požadavky na připojení měniče k síti.

1.4 EU prohlášení o shodě

Společnost Solar Solutions tímto prohlašuje, že měnič s moduly pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o rádiových zařízeních 2014/53/EU (RED)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH)

Společnost Solar Solutions tímto prohlašuje, že měnič bez modulů pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o elektromagnetické kompatibilitě 2014/30/EU (EMC)
• Směrnice pro elektrická zařízení pro nízké napětí 2014/35/EU (LVD)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH) Prohlášení o shodě EU si můžete stáhnout na https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED kontrolky

Kontrolka	Stav	Popis
[×k87]Napájení		ON = Wi-Fi je připojeno / aktivní.
		BLINK 1 = Wi-Fi systém se resetuje.
		BLINK 2 = WiFi není připojeno k routeru.
		BLINK 4 = Wi-Fi server problém
		BLINK = RS485 je připojen.
		OFF = Wi-Fi není aktivní.
V provozu		ON = Měnič dodává napájení.
		OFF = Měnič nedodává v tuto chvíli napájení.
Chyba		ON = Objevila se chyba.
		OFF = Bez chyby.

Strana se střídavým proudem:
