AS-IR02-3600-2 - Invertor solar AEG - Manual de utilizare gratuit

Tip produs	Invertor solar
Marcă	AEG
Model	AS-IR02-3600-2
Alimentare	Fotovoltaic (panouri solare)
Indicatoare LED	Alimentare (Wi-Fi/RS485), În funcțiune, Defect
Siguranță	Protecție împotriva inversării polarității, împământare obligatorie, descărcare întârziată (5 min)
Conformitate	Directive RED, CEM, Tensiune joasă, RoHS, REACH
Instalare	De către un tehnician calificat, respectarea normelor locale
Comunicare	Wi-Fi integrat, RS485
Condiții de utilizare	Mediu curat și ventilat, evitați câmpuri magnetice puternice
Compatibilitate module PV	Conforme clasei A conform IEC 61730
Conectoare DC	Conectoare fotovoltaice furnizate, nu utilizați altele
Cabluri AC	Recomandat cupru, adaptoare cupru/aluminiu dacă este necesar
Protecție AC	Întrerupător sau siguranță, curent de cel puțin 1,25 ori curentul nominal de ieșire
Împământare	Rezistența dintre neutru și pământ < 10 Ω
Întreținere	Verificați conexiunile, nu dezasamblați, curățați exteriorul cu o cârpă uscată
Reparabilitate	Numai de către producător sau tehnician autorizat, garanție pierdută dacă se modifică
Număr de pagini	84
Limbi disponibile	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Declarație de conformitate	Descărcabil de pe www.aeg-industrialsolar.de/service/downloads/

Întrebări frecvente - AS-IR02-3600-2 AEG

Cum se conectează cablurile DC?

Utilizați conectorii fotovoltaici furnizați. Asigurați-vă de polaritatea corectă și că tensiunea DC este mai mică decât tensiunea maximă de intrare. Măsurați cu un multimetru înainte de conectare.

Ce înseamnă indicatoarele LED?

Indicatorul Alimentare este aprins dacă Wi-Fi este conectat, clipește în funcție de stare (1 clipire resetare, 2 neconectat la router, 4 problemă server, clipire continuă RS485). În funcțiune aprins = furnizează energie. Defect aprins = defecțiune detectată.

Care sunt măsurile de siguranță înainte de instalare?

Purtați mănuși izolatoare, îmbrăcăminte antistatică. Folosiți unelte izolate. Opriți alimentarea și așteptați 5 minute după deconectare pentru descărcare. Instalați într-un loc curat, ventilat, departe de câmpuri magnetice.

Pot folosi cabluri AC din aluminiu?

Da, dar trebuie să utilizați borne adaptoare cupru/aluminiu. Cablurile de cupru sunt recomandate.

Cum se verifică instalarea înainte de punerea sub tensiune?

Verificați că echipamentul este bine instalat, că cablurile PE, DC, AC și de comunicație sunt conectate corect, legăturile de cablu intacte, porturile neutilizate sigilate, și că tensiunea/frecvența rețelei sunt conforme.

Este invertorul compatibil cu toate panourile solare?

Modulele fotovoltaice trebuie să fie conforme clasei A conform standardului IEC 61730.

Cum se obține declarația de conformitate UE?

Descărcați-o de pe site-ul www.aeg-industrialsolar.de/service/downloads/.

Ce trebuie făcut dacă invertorul se defectează?

Indicatorul Defect se aprinde. Consultați manualul pentru codul de eroare. Nu dezasamblați aparatul. Contactați un tehnician autorizat.

Cum se curăță și se întreține invertorul?

Curățați exteriorul cu o cârpă uscată și moale. Verificați periodic conexiunile. Nu dezasamblați. Doar un tehnician calificat poate efectua reparații.

Este posibil să arunci invertorul la gunoiul menajer?

Nu. Respectați legile locale privind deșeurile electronice. Îl puteți returna producătorului.

MANUAL DE UTILIZARE AS-IR02-3600-2 AEG

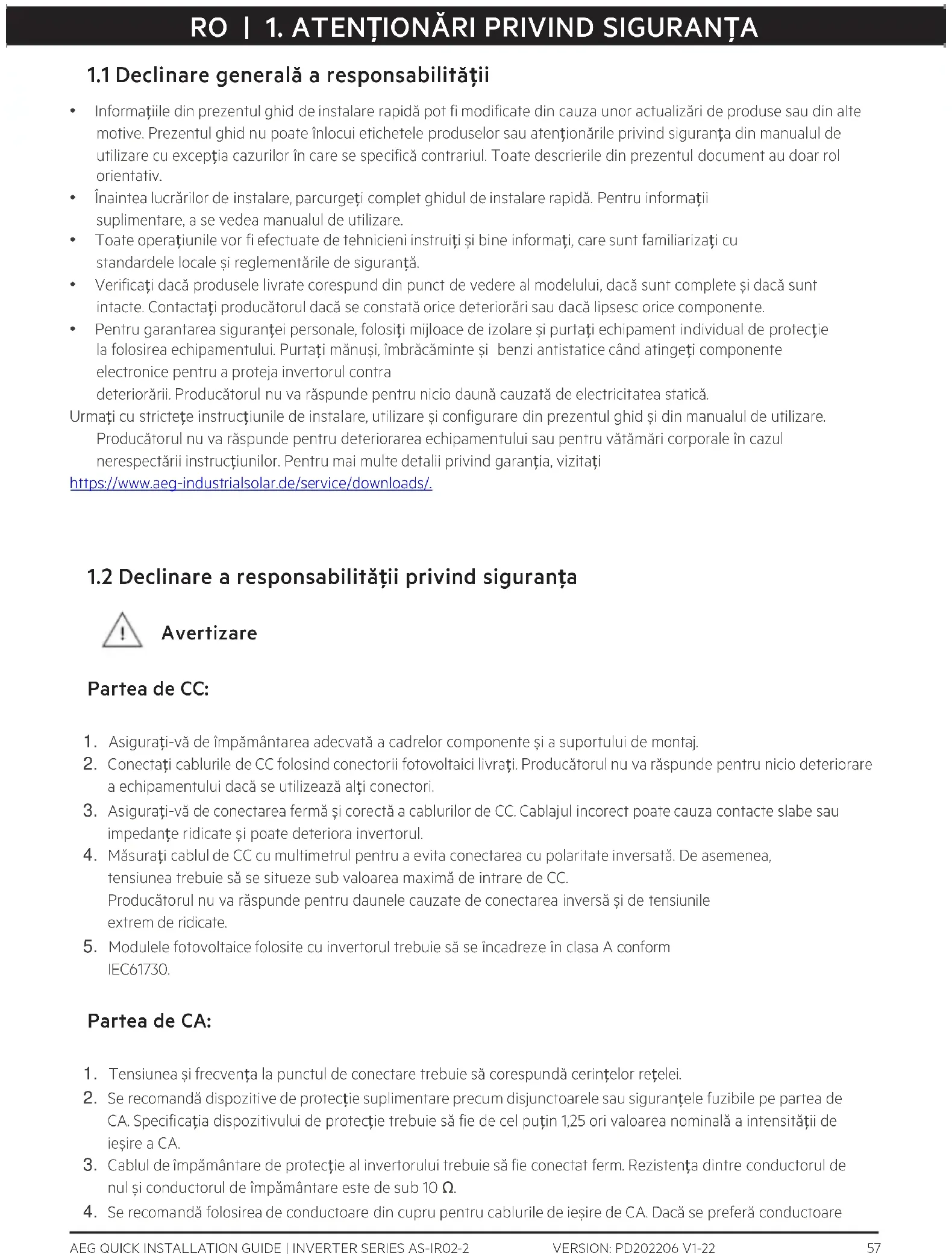

1.1 Declinare generală a responsabilității

• Informațiile din prezentul ghid de instalare rapidă pot fi modificate din cauza unor actualizări de produse sau din alte motive. Prezentul ghid nu poate înlocui etichetele produselor sau atenționările privind siguranța din manualul de utilizare, cu excepția cazurilor în care se specifică contrariul. Toate descrierile din prezentul document au doar rol orientativ.
• Înaintea lucrărilor de instalare, parcurgeți complet ghidul de instalare rapidă. Pentru informații suplimentare, a se vedea manualul de utilizare.
• Toate operațiunile vor fi efectuate de tehnicieni instruiți și bine informați, care sunt familiarizați cu standardele locale și reglementările de siguranță.
• Verificați dacă produsele livrate corespund din punct de vedere al modelului, dacă sunt complete și dacă sunt intacte. Contactați producătorul dacă se constată orice deteriorări sau dacă lipsesc orice componente.
• Pentru garantarea siguranței personale, folosiți mijloace de izolare și purtați echipament individual de protecție la folosirea echipamentului. Purtați mănuși, îmbrăcăminte și benzi antistatice când atingeți componente electronice pentru a proteja invertorul contra deteriorării. Producătorul nu va răspunde pentru nicio daună cauzată de electricitatea statică. Urmați cu strictețe instrucțiunile de instalare, utilizare și configurare din prezentul ghid și din manualul de utilizare. Producătorul nu va răspunde pentru deteriorarea echipamentului sau pentru vătămări corporale în cazul nerespectării instrucțiunilor. Pentru mai multe detalii privind garanția, vizitați https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Declinare a responsabilității privind siguranța

Avertizare

Partea de CC:

1. Asigurați-vă de împământarea adecvată a cadrelor componentelor și a suportului de montaj.
2. Conectați cablurile de CC folosind conectorii fotovoltaici livrați. Producătorul nu va răspunde pentru nicio deteriorare a echipamentului dacă se utilizează alți conectori.
3. Asigurați-vă de conectarea fermă și corectă a cablurilor de CC. Cablajul incorect poate cauza contacte slabe sau impedanțe ridicate și poate deteriora invertorul.
4. Măsurați cablul de CC cu multimetrul pentru a evita conectarea cu polaritate inversată. De asemenea, tensiunea trebuie să se situeze sub valoarea maximă de intrare de CC. Producătorul nu va răspunde pentru daunele cauzate de conectarea inversă și de tensiunile extrem de ridicate.
5. Modulele fotovoltaice folosite cu invertorul trebuie să se încadreze în clasa A conform IEC61730.

Partea de CA:

1. Tensiunea și frecvența la punctul de conectare trebuie să corespundă cerințelor rețelei.
2. Se recomandă dispozitive de protecție suplimentare, precum disjunctoarele sau siguranțele fuzibile pe partea de CA. Specificația dispozitivului de protecție trebuie să fie de cel puțin 1,25 ori valoarea nominală a intensității de ieșire a CA.
3. Cablul de împământare de protecție al invertorului trebuie să fie conectat ferm. Rezistența dintre conductorul de nul și conductorul de împământare este sub 10 Ω.
4. Se recomandă folosirea de conductoare din cupru pentru cablurile de ieșire de CA. Dacă se preferă conductoare

1. Pentru a evita deteriorarea bornelor, nu aplicați sarcini mecanice asupra acestora.
2. Toate etichetele și marcajele de avertizare trebuie să fie vizibile după instalare. Nu zgâriați, nu deteriorați și nu acoperiți nicio etichetă de pe dispozitiv.
3. Dezasamblarea sau modificarea neautorizată poate cauza deteriorarea echipamentului care nu este acoperită de garanție.
4. Instalați invertorul la distanță de câmpul magnetic puternic, pentru a evita interferențele electromagnetice. Dacă în apropierea invertorului există vreun echipament de comunicație radio sau wireless sub 30 MHz, trebuie să:
5. Instalați invertorul la o distanță de cel puțin 30 m față de echipamentul wireless.
6. Să adăugați un filtru IEM trece-jos sau un miez de ferită cu înfășurare multiplă la cablul de intrare de c.c. sau cablul de ieșire de c.a. al invertorului.
7. Etichetele de avertizare de pe invertor sunt după cum urmează.

	PERICOL DE ÎNAL TĂ TENSIUNE.Deconectați orice sursă de alimentare electrică și opritți produsul înainte de a lucra asupra acestuia.		Descărcare întârziată. Așteptați 5 minute după oprirea alimentării pentru descărcarea completă a componentelor.
	Parcurgeti complet ghidul înainte de a lucra asupra acestui dispozitiv.		Există riscuri potențiale. Purtați EIP adecvat la efectuarea oricăror lucrări.
	Pericol de temperatură ridicată.Pentru a evita eventuale arsuri, nu atingetiprodusul în funcțune.		Punct de împământare. Indică poziția pentru conectarea cablului de împământare de protecție.
	Marcaj CE		Nu eliminați invertorul ca deșeu menajer.Eliminați produsul în conformitate cu legile și regulamentele locale sau returnați-l producătorului.

1.3 Verificare înainte de pornire

Nr.crt		Verificare
1		Produsul este instalat corespunzător într-un loc uscat, bine ventilat și ușor accesibil.
2		Cablurile de împământare de protectie, intrare de CC, ieșire de CA și comunicare sunt conectate corect și ferm.
3		Colierele de cabluri sunt intacte și sunt dirijate corect și uniform.
4		Porturile și bornele nefolosite sunt acoperite etanș.
5		Tensiunea și frecvența la punctul de conectare trebuie corespund cerințelor pentru conectarea invertorului la rețea.

1.4 Declarație de conformitate UE

Solar Solutions prin prezenta declară că invertorul cu module de comunicație wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/53/UE privind echipamentele radio (RED) - Directiva 2011/65/UE și 2015/863/UE privind restricționarea substanțelor periculoase (RoHS) - Directiva 2012/19/UE privind deșeurile de echipamente electrice și electronice - Înregistrarea, evaluarea, autorizarea și restricționarea produselor chimice (CE) nr. 1907/2006 (REACH)

Solar Solutions prin prezenta declară că invertorul fără module de comunicație wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/30/UE privind compatibilitatea electromagnetică (EMC)
• Directiva 2014/35/UE privind aparatajul electric de joasă tensiune (LVD)
• Directiva 2011/65/UE și 2015/863/UE privind restricționarea substanțelor periculoase (RoHS)
• Directiva 2012/19/UE privind deșeurile de echipamente electrice și electronice
• Înregistrarea, evaluarea, autorizarea și restricționarea produselor chimice (CE) nr. 1907/2006 (REACH)

Puteți descărca Declarația de conformitate UE la adresa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicatoarele LED

Indicator	Stare	Descrivere
Alimentare		APRINS = Sistemul Wi-Fi este conectat / activ.
		CLIPEŞTE 1 = Sistemul Wi-Fi se resetează.
		CLIPEŞTE 2 = Sistemul Wi-Fi nu este conectat la router.
		CLIPEŞTE 4 = Problemă server Wi-Fi
		CLIPEŞTE = RS485 este conectată.
		STINS = Sistemul Wi-Fi este inactiv.
Functionare		APRINS = Invertorul furnizează energie.
		STINS = Invertorul nu furnizează energie.
Defecțiune		APRINS = A survenit o defectiune.
		STINS = Fără defectiune.
