AS-IR02-3600-2 - Solcellsinverter AEG - Gratis bruksanvisning och manual

Produkttyp	Solväxelriktare
Märke	AEG
Modell	AS-IR02-3600-2
Strömförsörjning	Fotovoltaisk (solpaneler)
LED-indikatorer	Ström (Wi-Fi/RS485), I drift, Fel
Säkerhet	Skydd mot polaritetsvändning, obligatorisk jordning, fördröjd urladdning (5 min)
Överensstämmelse	Direktiv RED, EMC, Lågspänning, RoHS, REACH
Installation	Av kvalificerad tekniker, följ lokala standarder
Kommunikation	Inbyggd Wi-Fi, RS485
Användningsförhållanden	Ren och ventilerad miljö, undvik starka magnetfält
Kompatibilitet PV-moduler	Överensstämmer med klass A enligt IEC 61730
DC-kontakter	Medföljande fotovoltaiska kontakter, använd inte andra
AC-kablar	Rekommenderad koppar, koppar/aluminium adaptrar vid behov
AC-skydd	Brytare eller säkring, ström minst 1,25 gånger märkutströmmen
Jordning	Resistans mellan nolla och jord < 10 Ω
Underhåll	Kontrollera anslutningar, demontera inte, rengör utsidan med torr trasa
Reparerbarhet	Endast av tillverkare eller auktoriserad tekniker, garanti förlorad vid modifiering
Antal sidor	84
Tillgängliga språk	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Försäkran om överensstämmelse	Nedladdningsbar på www.aeg-industrialsolar.de/service/downloads/

Vanliga frågor - AS-IR02-3600-2 AEG

Hur ansluter man DC-kablarna?

Använd de medföljande fotovoltaiska kontakterna. Kontrollera att polariteten är korrekt och att DC-spänningen är lägre än maximal inspänning. Mät med en multimeter innan anslutning.

Vad betyder LED-indikatorerna?

Strömindikatorn lyser om Wi-Fi är ansluten, blinkar beroende på status (1 blinkning återställning, 2 inte ansluten till router, 4 serverproblem, kontinuerlig blinkning RS485). I drift lyser = levererar energi. Fel lyser = fel har upptäckts.

Vilka säkerhetsåtgärder ska vidtas före installation?

Bär isolerande handskar, antistatiska kläder. Använd isolerade verktyg. Stäng av strömmen och vänta 5 minuter efter frånkoppling för urladdning. Installera på en ren, ventilerad plats, borta från magnetfält.

Kan jag använda AC-kablar i aluminium?

Ja, men du måste använda koppar/aluminium-adapterterminaler. Kopparkablar rekommenderas.

Hur kontrollerar man installationen före spänningssättning?

Kontrollera att utrustningen är korrekt installerad, att PE-, DC-, AC- och kommunikationskablarna är korrekt anslutna, kabelhållarna intakta, oanvända portar förseglade, och att nätspänning/frekvens överensstämmer.

Är växelriktaren kompatibel med alla solpaneler?

Fotovoltaiska moduler måste överensstämma med klass A enligt standard IEC 61730.

Hur får man EU-försäkran om överensstämmelse?

Ladda ner den från webbplatsen www.aeg-industrialsolar.de/service/downloads/.

Vad gör man om växelriktaren går sönder?

Felindikatorn lyser. Se i bruksanvisningen för felkod. Demontera inte enheten. Kontakta en auktoriserad tekniker.

Hur rengör och underhåller man växelriktaren?

Rengör utsidan med en torr, mjuk trasa. Kontrollera anslutningarna regelbundet. Demontera inte. Endast en kvalificerad tekniker får utföra reparationer.

Är det möjligt att kasta växelriktaren med hushållsavfall?

Nej. Följ lokala lagar om elektronikavfall. Du kan skicka tillbaka den till tillverkaren.

BRUKSANVISNING AS-IR02-3600-2 AEG

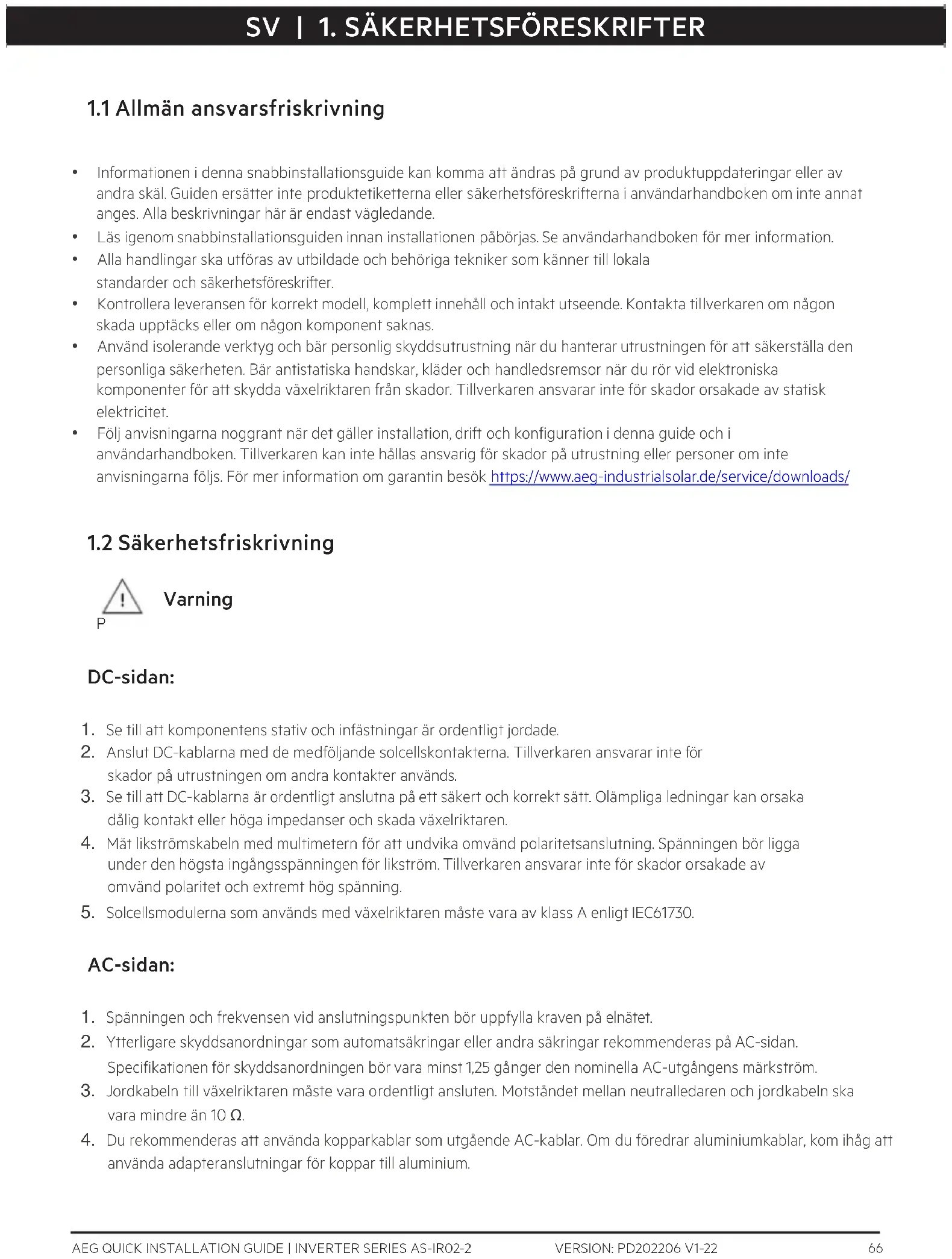

1.1 Allmän ansvarsfriskrivning

• Informationen i denna snabbinstallationsguide kan komma att ändras på grund av produktuppdateringar eller av andra skäl. Guiden ersätter inte produktetiketterna eller säkerhetsföreskrifterna i användarhandboken om inte annat anges. Alla beskrivningar här är endast vägledande.
• Läs igenom snabbinstallationsguiden innan installationen påbörjas. Se användarhandboken för mer information.
• Alla handlingar ska utföras av utbildade och behöriga tekniker som känner till lokala standarder och säkerhetsföreskrifter.
• Kontrollera leveransen för korrekt modell, komplett innehåll och intakt utseende. Kontakta tillverkaren om någon skada upptäcks eller om någon komponent saknas.
• Använd isolerande verktyg och bär personlig skyddsutrustning när du hanterar utrustningen för att säkerställa den personliga säkerheten. Bär antistatiska handskar, kläder och handledsremsor när du rör vid elektroniska komponenter för att skydda växelriktaren från skador. Tillverkaren ansvarar inte för skador orsakade av statisk elektricitet.
• Följ anvisningarna noggrant när det gäller installation, drift och konfiguration i denna guide och i användarhandboken. Tillverkaren kan inte hållas ansvarig för skador på utrustning eller personer om inte anvisningarna följs. För mer information om garantin besök https://www.aeg-industrialsolar.de/service/downloads/

1.2 Säkerhetsfriskrivning

Varning

DC-sidan:

1. Se till att komponentens stativ och infästningar är ordentligt jordade.
2. Anslut DC-kablarna med de medföljande solcellskontakterna. Tillverkaren ansvarar inte för skador på utrustningen om andra kontakter används.
3. Se till att DC-kablarna är ordentligt anslutna på ett säkert och korrekt sätt. Olämpliga ledningar kan orsaka dålig kontakt eller höga impedanser och skada växelriktaren.
4. Mät likströmskabeln med multimetern för att undvika omvänd polaritetsanslutning. Spänningen bör ligga under den högsta ingångsspänningen för likström. Tillverkaren ansvarar inte för skador orsakade av omvänd polaritet och extremt hög spänning.
5. Solcellsmodulerna som används med växelriktaren måste vara av klass A enligt IEC61730.

AC-sidan:

1. Spänningen och frekvensen vid anslutningspunkten bör uppfylla kraven på elnätet.
2. Ytterligare skyddsanordningar som automatsäkringar eller andra säkringar rekommenderas på AC-sidan. Specifikationen för skyddsanordningen bör vara minst 1,25 gånger den nominella AC-utgångens märkström.
3. Jordkabeln till växelriktaren måste vara ordentligt ansluten. Motståndet mellan neutralledaren och jordkabeln ska vara mindre än 10 Ω.
4. Du rekommenderas att använda kopparkablar som utgående AC-kablar. Om du föredrar aluminiumkablar, kom ihåg att använda adapteranslutningar för koppar till aluminium.

Produkt:

1. Applicera inte mekanisk belastning på plintarna, i annat fall kan dessa ta skada.
2. Alla etiketter och varningsmärken ska vara synliga efter installationen. Etiketterna på enheten får inte klottras på, skadas eller täckas över.
3. Otillåten demontering eller modifiering kan skada utrustningen. En sådan skada täcks inte av garantin.
4. Installera växelriktaren på avstånd från kraftiga magnetfält i syfte att undvika elektromagnetisk interferens. Om radio- eller trådlös kommunikationsutrustning på under 30 MHz befinner sig i närheten av växelriktaren måste:
5. växelriktaren installeras minst 30 m från den trådlösa utrustningen.
6. ett EMI-lågpassfilter eller en ferritkärna med flera lindningar monteras på växelriktarens DC-ingångskabel eller AC-utgångskabel.
7. Varningsetiketterna på växelriktaren är följande.

	LIVSFARLIG SPÄNNING. Koppla bort all inkommande strömoch stäng av produkten innan du arbetar med den.		Fördröjd urladdning. Vänta 5 minuter efter att strömmen stängts av tills komponenterna är helt urladdade.
	Läs igenom guiden innan du arbetar med den här enheten.		Potentiella risker finns. Bär lämplig skyddsutrustning före varje åtgård.
	Risk för hög temperatur. Rör inte produkten under drift för att undvika brännskador.		Jordningspunkt. Indikerar läget för anslutning av jordkabeln.
[7x8H]	CE-märkning		Släng inte växelriktaren som hushållsavfall. Kassera produkten i enlighet med lokala lagar och förordningar, eller skicka tillbaka den till tillverkaren.

1.3 Kontroller innan enheten startas

Nr.		Kontrollpunkt
1	☐	Produkten är ordentligt installerad på en ren plats som är välventilerad och lätt att använda.
2	☐	Kablarna för skyddsjord, DC-ingång, AC-utgång och kommunikation är korrekt och säkert anslutna.
3	☐	Buntbanden är intakta, korrekt dragna och jämnt fördelade.
4	☐	Oanvända portar och plintar är förseglade.
5	☐	Spänningen och frekvensen vid anslutningspunkten uppfyller kraven för anslutning av växelriktaren till elnätet.

1.4 EU-försäkran om överensstämmelse

Solar Solutions intygar härmed att växelriktaren med trådlösa kommunikationsmoduler som säljs på den europeiska marknaden uppfyller kraven i följande direktiv:

• Radioutrustningsdirektivet 2014/53/EU (RED) - Direktivet om begränsningar av farliga ämnen 2011/65/EU och (EU) 2015/863 (RoHS) - Direktivet om avfall från elektrisk och elektronisk utrustning 2012/19/EU - Direktivet om registrering, utvärdering, tillstånd och begränsningar av kemiska ämnen (EG) nr 1907/2006 (REACH)

Solar Solutions intygar härmed att växelriktaren utan trådlösa kommunikationsmoduler som säljs på den europeiska marknaden uppfyller kraven i följande direktiv:

• Direktivet om elektromagnetisk kompatibilitet 2014/30/EU (EMC) • Lågspänningsdirektivet för elektrisk utrustning 2014/35/EU (LVD)
• Direktivet om begränsningar av farliga ämnen 2011/65/EU och (EU) 2015/863 (RoHS)
• Direktivet om avfall från elektrisk och elektronisk utrustning 2012/19/EU
• Direktivet om registrering, utvärdering, tillstånd och begränsningar av kemiska ämnen (EG) nr 1907/2006 (REACH) Du kan ladda ner en EU-försäkran om överensstämmelse på https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indikatorlampor

lindikeringar	Status	Beskrivning
Ström		Tänd = Wifi-nätet är anslutet och aktivt.
		1 blink = Wifi-systemet återställs.
		2 blink = Wifi-nätet inte anslutet till routern.
		4 blink = Problem med wifi-server
		Blinkar = RS485 är ansluten
		Släckt = Wifi är inte aktiv.
Drift		Tänd = Växelriktaren matar ström.
		Släckt = Växelriktaren matar inte ström just nu.
Fel		Tänd = Ett fel inträffade.
		Släckt = Inget fel.

1. Produktintroduktion

Delar

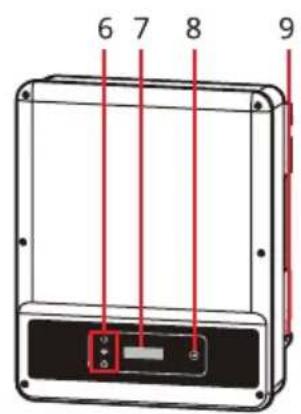

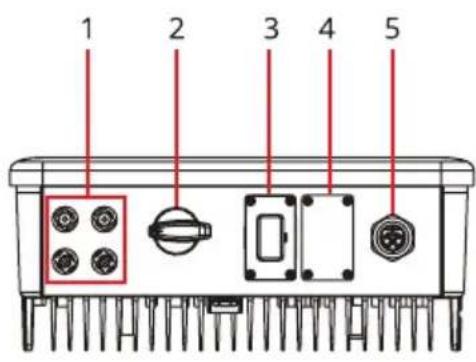

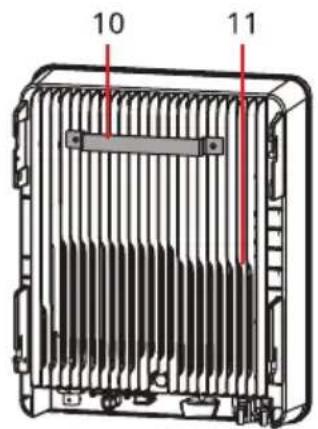

1. PV-ingångsterminal 2. DC-brytare 3.
