Vanliga frågor - AS-IC02-8000-2 AEG

Vilka är de viktigaste säkerhetsåtgärderna innan installation av AEG AS-IC02-8000-2 växelriktare?

Innan installation, läs noggrant snabbinstallationsguiden och användarhandboken. Använd personlig skyddsutrustning (PPE), isolerade verktyg och se till att enheten är strömlös. Vänta 5 minuter efter att strömmen stängts av för att komponenterna ska ladda ur.

Hur ansluter man DC-kablarna korrekt på solpanelssidan?

Använd endast medföljande solcellsanslutningar. Kontrollera polariteten med en multimeter: spänningen måste vara lägre än maximal DC-ingångsspänning. Se till att anslutningarna är täta för att undvika dålig kontakt eller hög impedans.

Vilka skyddsanordningar rekommenderas på AC-sidan?

Det rekommenderas att installera en strömbrytare eller säkring på AC-sidan med en märkström på minst 1,25 gånger den nominella AC-utgångsströmmen. PE-skyddsledaren måste vara korrekt ansluten med ett motstånd under 10 Ω mellan neutral och jord.

Vad betyder de olika blinkningarna från Wi-Fi-indikatorn?

Wi-Fi-indikatorn visar: fast sken = Wi-Fi ansluten/aktivitet; 1 blink = återställning av Wi-Fi; 2 blink = inte ansluten till router; 4 blink = problem med Wi-Fi-server; långsam blink = RS485-anslutning aktiv; släckt = Wi-Fi avaktiverat.

Hur vet jag om växelriktaren fungerar normalt?

Den gröna 'Drift'-lampan lyser när växelriktaren levererar energi. Om den är släckt producerar växelriktaren inte. Den röda 'Fel'-lampan tänds vid fel.

Vilket minsta avstånd måste jag hålla mellan växelriktaren och radio- eller trådlös utrustning?

För att undvika elektromagnetiska störningar, installera växelriktaren minst 30 meter från all trådlös utrustning som arbetar under 30 MHz, eller lägg till ett lågpass EMI-filter eller ferritkärna på DC/AC-kablarna.

Kan jag använda aluminiumkablar för AC-utgången?

Ja, men du måste använda speciella koppar/aluminium-adapterterminaler för att säkerställa korrekt anslutning. Kopparkablar rekommenderas för optimal tillförlitlighet.

Hur jordar jag växelriktaren?

Se till att PV-modulernas ramar och stödsystemet är korrekt jordade. Jordpunkten (PE) är markerad på enheten. Använd en skyddskabel med ett jordmotstånd under 10 Ω.

Vad gör jag om växelriktaren visar en fellampa?

Om den röda 'Fel'-lampan lyser, stäng omedelbart av DC- och AC-matningen. Vänta 5 minuter, kontrollera sedan anslutningar och spänningar. Se manualen för specifik felkod eller kontakta kundtjänst.

Hur kasserar jag växelriktaren korrekt vid livslut?

Kasta inte växelriktaren med hushållsavfall. Enligt WEEE-direktivet (2012/19/EU) ska den lämnas till en godkänd insamlingsplats eller returneras till tillverkaren för korrekt återvinning.

BRUKSANVISNING AS-IC02-8000-2 AEG

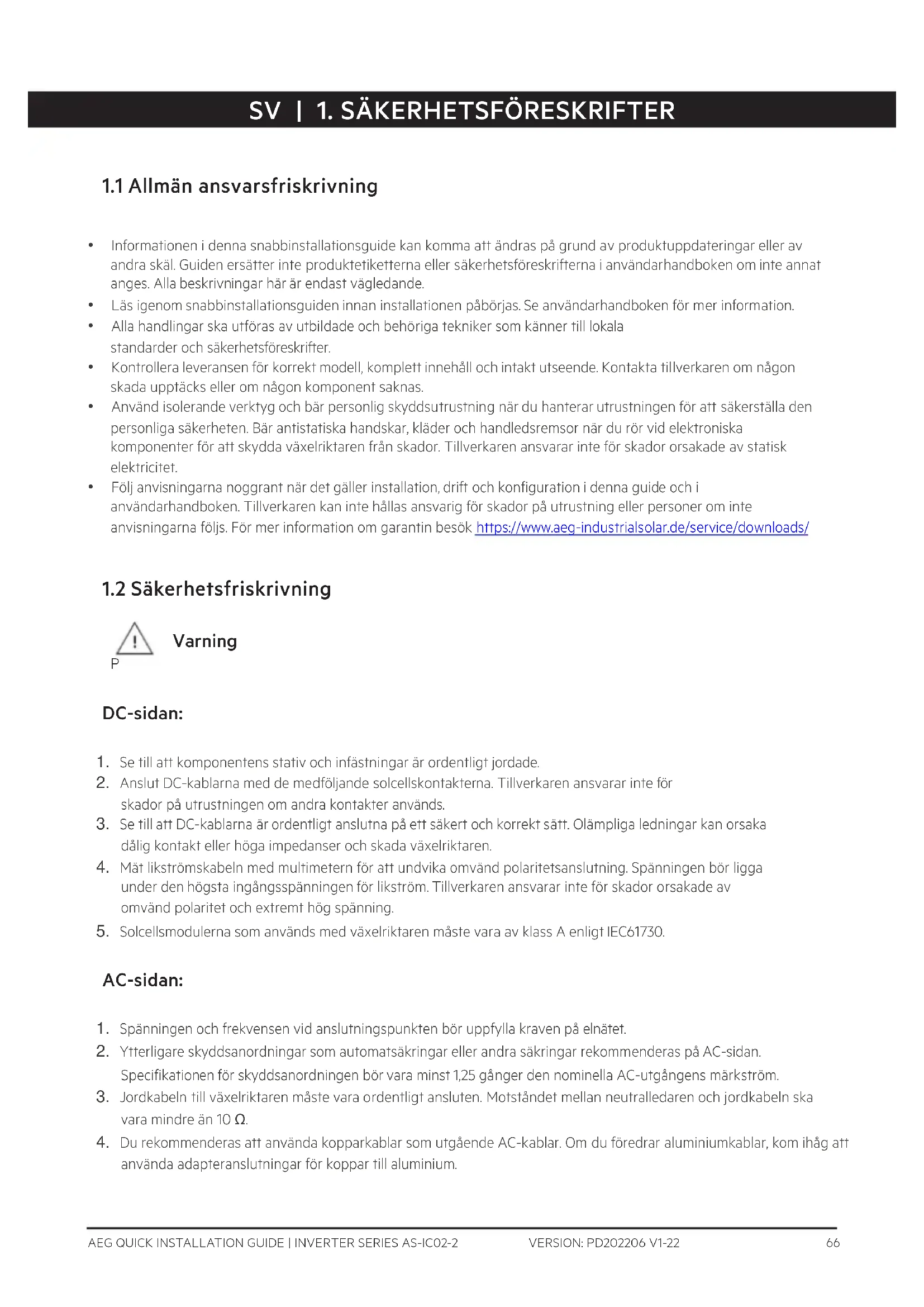

1.1 Allmän ansvarsfriskrivning

• Informationen i denna snabbinstallationsguide kan komma att ändras på grund av produktuppdateringar eller av andra skäl. Guiden ersätter inte produktetiketterna eller säkerhetsföreskrifterna i användarhandboken om inte annat anges. Alla beskrivningar här är endast vägledande.
• Läs igenom snabbinstallationsguiden innan installationen påbörjas. Se användarhandboken för mer information.
• Alla handlingar ska utföras av utbildade och behöriga tekniker som känner till lokala standarder och säkerhetsföreskrifter.
• Kontrollera leveransen för korrekt modell, komplett innehåll och intakt utseende. Kontakta tillverkaren om någon skada upptäcks eller om någon komponent saknas.
• Använd isolerande verktyg och bär personlig skyddsutrustning när du hanterar utrustningen för att säkerställa den personliga säkerheten. Bär antistatiska handskar, kläder och handledsremsor när du rör vid elektroniska komponenter för att skydda växelriktaren från skador. Tillverkaren ansvarar inte för skador orsakade av statisk elektricitet.
• Följ anvisningarna noggrant när det gäller installation, drift och konfiguration i denna guide och i användarhandboken. Tillverkaren kan inte hållas ansvarig för skador på utrustning eller personer om inte anvisningarna följs. För mer information om garantin besök https://www.aeg-industrialsolar.de/service/downloads/

1.2 Säkerhetsfriskrivning

Varning

DC-sidan:

1. Se till att komponentens stativ och infästningar är ordentligt jordade.
2. Anslut DC-kablarna med de medföljande solcellskontakterna. Tillverkaren ansvarar inte för skador på utrustningen om andra kontakter används.
3. Se till att DC-kablarna är ordentligt anslutna på ett säkert och korrekt sätt. Olämpliga ledningar kan orsaka dålig kontakt eller höga impedanser och skada växelriktaren.
4. Mät likströmskabeln med multimetern för att undvika omvänd polaritetsanslutning. Spänningen bör ligga under den högsta ingångsspänningen för likström. Tillverkaren ansvarar inte för skador orsakade av omvänd polaritet och extremt hög spänning.
5. Solcellsmodulerna som används med växelriktaren måste vara av klass A enligt IEC61730.

AC-sidan:

1. Spänningen och frekvensen vid anslutningspunkten bör uppfylla kraven på elnätet.
2. Ytterligare skyddsanordningar som automatsäkringar eller andra säkringar rekommenderas på AC-sidan. Specifikationen för skyddsanordningen bör vara minst 1,25 gånger den nominella AC-utgångens märkström.
3. Jordkabeln till växelriktaren måste vara ordentligt ansluten. Motståndet mellan neutralledaren och jordkabeln ska vara mindre än 10 Ω.
4. Du rekommenderas att använda kopparkablar som utgående AC-kablar. Om du föredrar aluminiumkablar, kom ihåg att använda adapteranslutningar för koppar till aluminium.

Produkt :

1. Applicera inte mekanisk belastning på plintarna, i annat fall kan dessa ta skada.
2. Alla etiketter och varningsmärken ska vara synliga efter installationen. Etiketterna på enheten får inte klottras på, skadas eller täckas över.
3. Otillåten demontering eller modifiering kan skada utrustningen. En sådan skada täcks inte av garantin.

4. Installera växelriktaren på avständ från kraftiga magnetfält i syfte att undvika elektromagnetisk interferens. Om radio- eller trådlös kommunikationsutrustning på under 30 MHz befinner sig i närheten av växelriktaren måste:

5. växelriktaren installeras minst 30 m från den trådlösa utrustningen.

6. ett EMI-lågpassfilter eller en ferritkärna med flera lindningar monteras på växelriktarens DC-ingångskabel eller AC-utgångskabel.

7. Varningsetiketterna på växelriktaren är följande.

	LIVSFARLIG SPÄNNING. Koppla bort all inkommande strömoch stäng av produkten innan du arbetar med den.		Fördröjd urladdning. Vänta 5 minuter efter att strömmen stängts av tills komponenterna är helt urladdade.
	Läs igenom guiden innan du arbetar med den här enheten.		Potentiella risker finns. Bär lämplig skyddsutrustning före varje åtgård.
	Risk för hög temperatur. Rör inte produkten under drift för att undvika brännskador.		Jordningspunkt. Indikerar läget för anslutning av jordkabeln.
	CE-märkning		Släng inte växelriktaren som hushållsavfall. Kassera produkten i enlighet med lokala lagar och förordningar, eller skicka tillbaka den till tillverkaren.

1.3 Kontroller innan enheten startas

Nr.		Kontrollpunkt
1	☐	Produkten är ordentligt installerad på en ren plats som är välventilerad och lätt att använda.
2	☐	Kablarna för skyddsjord, DC-ingång, AC-utgång och kommunikation är korrekt och säkert anslutna.
3	☐	Buntbanden är intakta, korrekt dragna och jämnt fördelade.
4	☐	Oanvända portar och plintar är förseglade.
5	☐	Spänningen och frekvensen vid anslutningspunkten uppfyller kraven för anslutning av växelriktaren till elnätet.

1.4 EU-försäkran om överensstämmelse

Solar Solutions intygar härmed att växelriktaren med trådlösa kommunikationsmoduler som säljs på den europeiska marknaden uppfyller kraven i följande direktiv:

• Radioutrustningsdirektivet 2014/53/EU (RED)
- Direktivet om begränsningar av farliga ämnen 2011/65/EU och (EU) 2015/863 (RoHS)
- Direktivet om avfall från elektrisk och elektronisk utrustning 2012/19/EU
- Direktivet om registrering, utvärdering, tillstånd och begränsningar av kemiska ämnen (EG) nr 1907/2006 (REACH)

Solar Solutions intygar härmed att växelriktaren utan trådlösa kommunikationsmoduler som säljs på den europeiska marknaden uppfyller kraven i följande direktiv:

• Direktivet om elektromagnetisk kompatibilitet 2014/30/EU (EMC)
  • Lågspänningsdirektivet för elektrisk utrustning 2014/35/EU (LVD)
• Direktivet om begränsningar av farliga ämnen 2011/65/EU och (EU) 2015/863 (RoHS)
• Direktivet om avfall från elektrisk och elektronisk utrustning 2012/19/EU
• Direktivet om registrering, utvärdering, tillstånd och begränsningar av kemiska ämnen (EG) nr 1907/2006 (REACH)
  Du kan ladda ner en EU-försäkran om överensstämmelse på https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indikatorlampor

lindikeringar	Status	Beskrivning
Ström		Tänd = Wifi-nätet är anslutet och aktivt.
		1 blink = Wifi-systemet återställs.
		2 blink = Wifi-nätet inte anslutet till routern.
		4 blink = Problem med wifi-server
		Blinkar = RS485 är ansluten
		Släckt = Wifi är inte aktiv.
Drift		Tänd = Växelriktaren matar ström.
		Släckt = Växelriktaren matar inte ström just nu.
Fel		Tänd = Ett fel inträffade.
		Släckt = Inget fel.

1. Product Introduction Информация за продукта | Představení produktu | Produktintroduktion | Einführung in das Produkt | Парουσίαση προϊόντος | Introducción del producto | Tootetutvustus | Tuotetiedot | Présentation du produit | Uvodne informacije o proizvodu | A termék bemutatása | Introduzione al prodotto | Gaminio pristatymas | Izstrādājuma ievads | Inleiding product | Wprowadzenie do produktu | Introdução ao produto | Prezentarea produsului | Uvedenie produktu | Predstavitev izdelka | Produktintroduktion

Parts | Части | Části | Dele | Bauteile | Εξαρτήματα | Partes | Osad | Osat | Composants | Komponente | Alkatrészek | Componenti | Dalys | Dalas | Onderdelen | Części | Peças | Componente | Diely | Deli | Delar

AS-IC02-4000-2 | AS-IC02-5000-2 | AS-IC02-6000-2 AS-IC02-8000-2 | AS-IC02-10000-2

AS-IC02-12000-2 | AS-IC02-15000-2

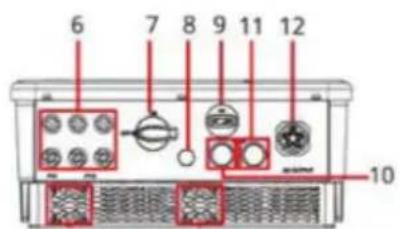

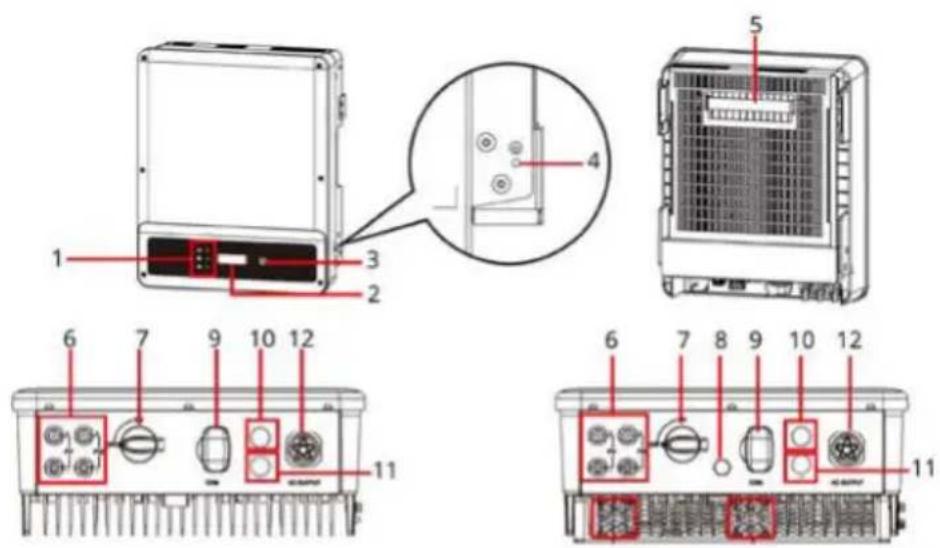

1. Indicator

2. LCD

3. Button

4. PE 5. Mounting Plate 6. PV Input Terminal

5. DC Switch 8. Ventilation Valve 9.

Bluetooth or Wi-Fi/LAN Kit or Wi/Fi or 4G or GPRS port

1. Smart Meter or RS485 COM Port

2. DRED or Remote Shutdown COM Port

3. AC Output Port

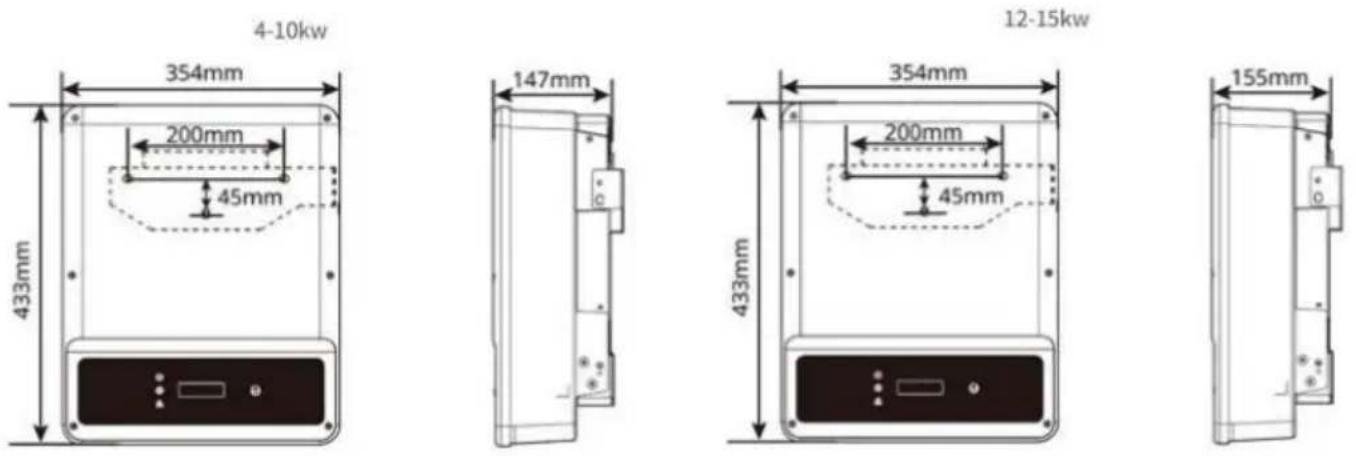

Dimensions | Размерi | Rozměry | Dimensioner | Abmessungen | Διαστάσεις | Dimensiones | Möötmed | Mitat | Dimensions | Dimenzije | Méretek | Dimensioni | Matmenys | Dimensijas | Afmetingen | Wymiary | Dimensões | Dimensiuni | Rozmery | Mere | Mått

1. Inverter Installation | Монтаж на инвертора | Instalace měniče | Inverterinstallation | Montage und Installation | Еγκατάσταση μετατροπέα | | Instalación del inversor | Inverteri paigaldamine | Invertterin asennus | Installation de l'onduleur | Instalacija pretvarača | Az inverter telepítése | Montaggio dell'inverter | Keitiklio montavimas | Invertora uzstādīšana | Installatie van de | Montaż falownika | Instalação do inversor | Instalarea invertorului | Inštalácia meniča | Namestitev pretvornika | Installation av växelriktaren

PACKING LIST

x1

× N

x1

x1

×6

×1

x 1

× N

×1

×N

| För WI-FI-konfiguration, se:

„WiFi Configuration Guide“

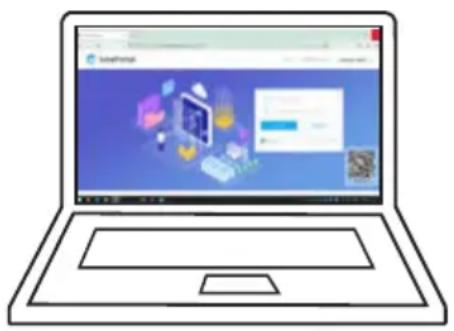

Monitoring via Portal | Наблюдаване през Portal | Monitorování pomocí Portal | Overvågning via Portal | Überwachung übers Portal | Епітήρηση μέσω Portal | Supervisión mediante Portal | Jälgimine portaali kaudu | Seuranta Portal -sovelluksen kautta | Surveillance via portail | Nadzor preko Portal | Felügyelet Portal keresztül | Monitoraggio tramite Portale | Stebėjimas naudojant „Portal“ | Uzraudzība, izmantojot Portal | Monitoring via Portal | Monitorowanie przez Portal | Monitorização através Portal | Monitorizarea prin Portal | Monitorovanie cez portálu | Nadzor preko Portal | Övervakning via Portal:

https://www.pvsolarportal.com/home/login
