Producttype	Fotovoltaïsche zonne-omvormer
Merk	AEG
Model	AS-IC02-8000-2
Nominaal AC-vermogen	8000 W
Max. DC-ingangsspanning	600 V (schatting)
AC-uitgangsspanning	230 V eenfasig (schatting)
Uitgangsfrequentie	50 Hz (schatting)
Maximaal rendement	97,5% (schatting)
Beschermingsgraad	IP65 (schatting)
Afmetingen (L x H x D)	600 x 400 x 200 mm (schatting)
Gewicht	28 kg (schatting)
Bedrijfstemperatuurbereik	-25 °C tot +60 °C (schatting)
Koeling	Convectie of ventilator (schatting)
Weergave	LED-indicatoren (voeding, werking, storing)
Communicatie	Geïntegreerde Wi-Fi, RS485
Geïntegreerde beveiligingen	Anti-eilandvorming, omgekeerde DC-bescherming, overspanningsbeveiliging, aardingsbewaking
Normen	CE, RED, RoHS, REACH
Montage	Aan de muur of op een drager (schatting)
Garantie	5 jaar (schatting)
Instructiepagina's	84 pagina's

Veelgestelde vragen - AS-IC02-8000-2 AEG

Wat zijn de essentiële veiligheidsmaatregelen voordat u de AEG AS-IC02-8000-2 omvormer installeert?

Lees vóór elke installatie aandachtig de snelle installatiegids en de gebruikershandleiding. Draag persoonlijke beschermingsmiddelen (PBM), gebruik geïsoleerd gereedschap en zorg ervoor dat het apparaat spanningsloos is. Wacht 5 minuten na het uitschakelen om de componenten te laten ontladen.

Hoe sluit ik de DC-kabels correct aan aan de zonnepaneelzijde?

Gebruik uitsluitend de meegeleverde fotovoltaïsche connectoren. Controleer de polariteit met een multimeter: de spanning moet lager zijn dan de maximale DC-ingangsspanning. Zorg ervoor dat de aansluitingen stevig zijn om slecht contact of hoge impedantie te voorkomen.

Welke beveiligingsapparaten worden aanbevolen aan de AC-zijde?

Het wordt aanbevolen om aan de AC-zijde een stroomonderbreker of zekering te installeren met een nominale stroom van ten minste 1,25 keer de nominale AC-uitgangsstroom. De PE-beschermingskabel moet correct zijn aangesloten met een weerstand van minder dan 10 Ω tussen de nul en aarde.

Wat betekenen de verschillende knipperingen van het Wi-Fi-lampje?

Het Wi-Fi-lampje geeft aan: continu brandend = Wi-Fi verbonden/actief; 1 knippering = Wi-Fi reset; 2 knipperingen = niet verbonden met router; 4 knipperingen = probleem met Wi-Fi-server; langzaam knipperen = RS485-verbinding actief; uit = Wi-Fi uitgeschakeld.

Hoe weet ik of de omvormer normaal werkt?

Het groene 'In bedrijf'-lampje brandt wanneer de omvormer stroom levert. Als het uit is, produceert de omvormer niet. Het rode 'Storing'-lampje gaat branden bij een fout.

Welke minimale afstand moet ik aanhouden tussen de omvormer en een radio- of draadloze apparatuur?

Om elektromagnetische interferentie te voorkomen, installeert u de omvormer op minstens 30 meter van alle draadloze apparatuur die onder 30 MHz werkt, of voegt u een laagdoorlaat-EMI-filter of een ferrietkern toe op de DC/AC-kabels.

Kan ik aluminiumkabels gebruiken voor de AC-uitgang?

Ja, maar u moet speciale koper/aluminium-adapterklemmen gebruiken om een correcte aansluiting te garanderen. Koperen kabels worden aanbevolen voor optimale betrouwbaarheid.

Hoe aard ik de omvormer?

Zorg ervoor dat de frames van de PV-modules en het draagsysteem correct zijn geaard. Het aardingspunt (PE) is aangegeven op het apparaat. Gebruik een beschermingskabel met een aardingsweerstand van minder dan 10 Ω.

Wat moet ik doen als de omvormer een storingslampje weergeeft?

Als het rode 'Storing'-lampje brandt, schakel dan onmiddellijk de DC- en AC-voeding uit. Wacht 5 minuten en controleer vervolgens de aansluitingen en spanningen. Raadpleeg de handleiding voor de specifieke foutcode of neem contact op met de klantenservice.

Hoe verwijder ik de omvormer op de juiste manier aan het einde van zijn levensduur?

Gooi de omvormer niet bij het huishoudelijk afval. Overeenkomstig de AEEA-richtlijn (2012/19/EU) kunt u hem inleveren bij een erkend inzamelpunt of terugsturen naar de fabrikant voor een juiste recycling.

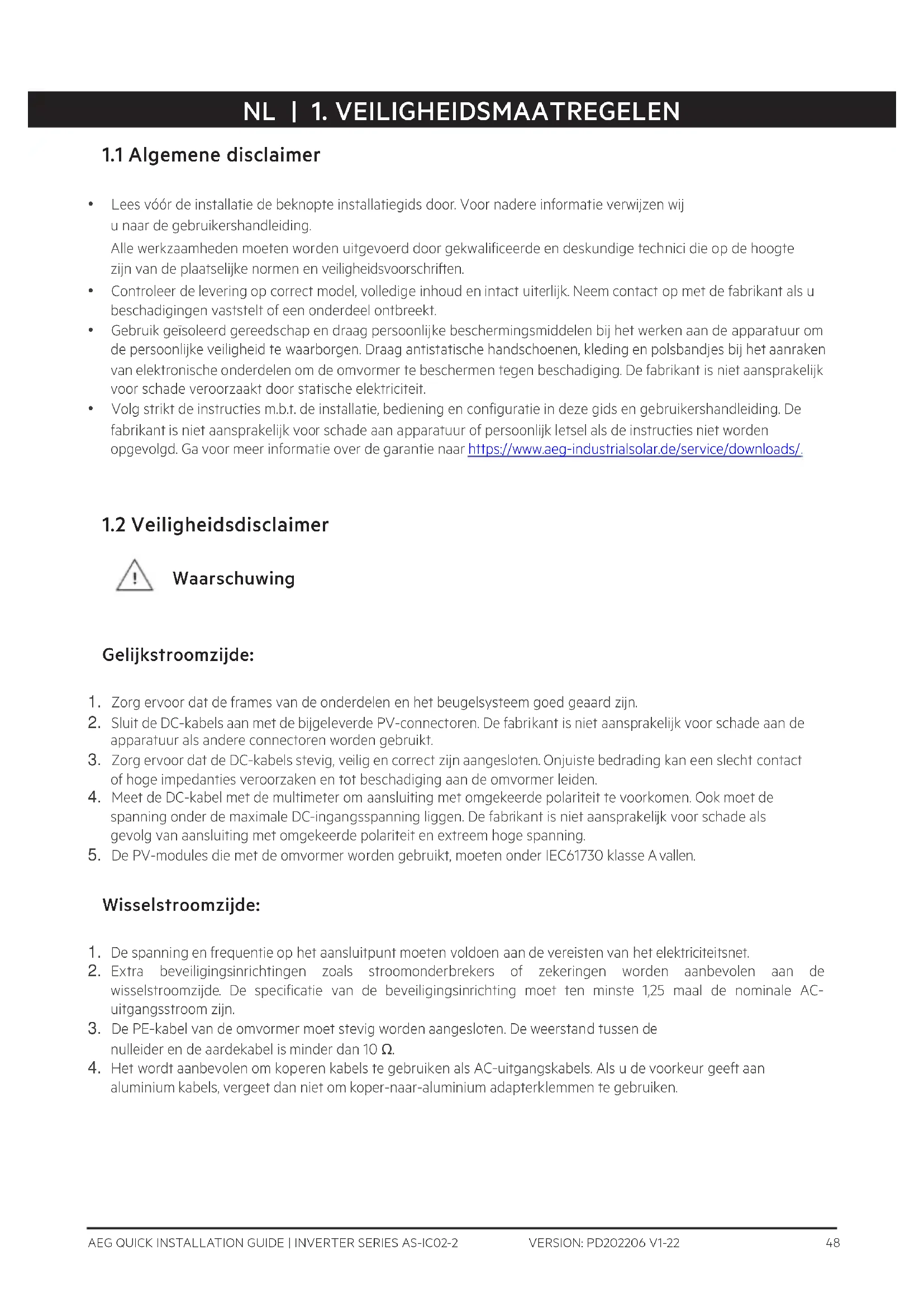

GEBRUIKSAANWIJZING AS-IC02-8000-2 AEG

• Lees vóór de installatie de beknopte installatiegids door. Voor nadere informatie verwijzen wij u naar de gebruikershandleiding.
  Alle werkzaamheden moeten worden uitgevoerd door gekwalificeerde en deskundige technici die op de hoogte zijn van de plaatselijke normen en veiligheidsvoorschriften.
• Controleer de levering op correct model, volledige inhoud en intact uiterlijk. Neem contact op met de fabrikant als u beschadigingen vaststelt of een onderdeel ontbreekt.
• Gebruik geïsoleerd gereedschap en draag persoonlijke beschermingsmiddelen bij het werken aan de apparatuur om de persoonlijke veiligheid te waarborgen. Draag antistatische handschoenen, kleding en polsbandjes bij het aanraken van elektronische onderdelen om de omvormer te beschermen tegen beschadiging. De fabrikant is niet aansprakelijk voor schade veroorzaakt door statische elektriciteit.
• Volg strikt de instructies m.b.t. de installatie, bediening en configuratie in deze gids en gebruikershandleiding. De fabrikant is niet aansprakelijk voor schade aan apparatuur of persoonlijk letsel als de instructies niet worden opgevolgd. Ga voor meer informatie over de garantie naar https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Veiligheidsdisclaimer

Waarschuwing

Gelijkstroomzijde:

1. Zorg ervoor dat de frames van de onderdelen en het beugelsysteem goed geaard zijn.
2. Sluit de DC-kabels aan met de bijgeleverde PV-connectoren. De fabrikant is niet aansprakelijk voor schade aan de apparatuur als andere connectoren worden gebruikt.
3. Zorg ervoor dat de DC-kabels stevig, veilig en correct zijn aangesloten. Onjuiste bedrading kan een slecht contact of hoge impedanties veroorzaken en tot beschadiging aan de omvormer leiden.
4. Meet de DC-kabel met de multimeter om aansluiting met omgekeerde polariteit te voorkomen. Ook moet de spanning onder de maximale DC-ingangsspanning liggen. De fabrikant is niet aansprakelijk voor schade als gevolg van aansluiting met omgekeerde polariteit en extreem hoge spanning.
5. De PV-modules die met de omvormer worden gebruikt, moeten onder IEC61730 klasse A vallen.

Wisselstroomzijde:

1. De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet.
2. Extra beveiligingsinrichtingen zoals stroomonderbrekers of zekeringen worden aanbevolen aan de wisselstroomzijde. De specificatie van de beveiligingsinrichting moet ten minste 1,25 maal de nominale AC-uitgangsstroom zijn.
3. De PE-kabel van de omvormer moet stevig worden aangesloten. De weerstand tussen de nulleider en de aardekabel is minder dan 10 Ω.
4. Het wordt aanbevolen om koperen kabels te gebruiken als AC-uitgangskabels. Als u de voorkeur geeft aan aluminium kabels, vergeet dan niet om koper-naar-aluminium adapterklemmen te gebruiken.

Product:

1. Oefen geen mechanische belasting uit op de aansluitklemmen, anders kunnen de klemmen
2. beschadigd raken.
3. Alle labels en waarschuwingsmarkeringen moeten na de installatie zichtbaar zijn. De labels op het apparaat moeten vrij van krassen zijn en mogen niet beschadigd of afgedekt zijn.
4. Door ongeoorloofde demontage of wijziging kan het apparaat beschadigd raken; deze schade wordt niet gedekt door de garantie.
5. Monteer de omvormer uit de buurt van krachtige magnetische velden om elektromagnetische interferentie te vermijden. Als er zich radio- of draadloze communicatie- apparatuur beneden 30 MHz in de buurt van de omvormer bevindt, dient u:
6. de omvormer op een afstand van minimaal 30 m van de draadloze apparatuur te monteren;
7. een EMI laagdoorlaatfilter of een ferrietkern met multi-wikkeling aan de DC- ingangskabel of AC-uitgangskabel van de omvormer toe te voegen.
8. De waarschuwingslabels op de omvormer zijn als volgt.

	HOOGSPANNINGSGEVAAR.Schakel alle ingaande stroom uit en zet het product uit voordat u hieraan gaat werken.		Vertraagde ontlading. Wacht 5 minuten na het uitschakelen van de stroom zodat de onderdelen volledig ontladen zijn.
	Lees de handleiding door voordat u werkzaamheden aan dit apparaat verricht.		Er bestaan potentiële risico's. Draag geschikte persoonlijke beschermingsmiddelen (PBM) alvorens werkzaamheden te verrichten.
	Gevaar voor hoge temperatuur. Raak het apparaat niet aan als het in bedrijf is om brandwonden te voorkomen.		Aardingspunt. Geeft de plaats aan voor het aansluiten van de PE-kabel.
	CE-markering		Gooi de omvormer niet weg bij het huishoudelijk afval. Voer het product af in overeenstemming met de plaatselijke wet- en regelgeving of stuur het terug naar de fabrikant.

1.3 Controle vóór inschakelen

Niro		Te controlleren onderdeel
1	☐	Het product moet stevig geïnstalleerd zijn op een schone en goed geventileerde plaats waar het gemakkelijk te bedienen is.
2	☐	De PE, DC-ingang, AC-uitgang en communicatiekabels zijn correct en stevig aangesloten.
3	☐	De kabelbundels zijn intact, en correct en gelijkmatig gelegd.
4	☐	Niet gebruikte poorten en aansluitingen zijn afgedicht.
5	☐	De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet waarop de omvormer wordt aangesloten.

1.4 EU-verklaring van overeenstemming

Solar Solutions verklaart hierbij dat de omvormer met draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn radioapparatuur 2014/53/EU (RED-richtlijn)
- Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
- Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
- Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

Solar Solutions verklaart hierbij dat de omvormer zonder draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn elektromagnetische compatibiliteit 2014/30/EU (EMC-richtlijn)
  • Laagspanningsrichtlijn 2014/35/EU voor elektrische apparatuur (LVD-richtlijn)
• Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
• Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
• Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

U kunt de EU-verklaring van overeenstemming downloaden op https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Led-indicatoren

Indicator	Status	Omschrijving
Power (aan/uit)		AAN = wifi is verbonden/actief.
		KNIPPERT 1x = wifi-systeem wordt gereset.
		KNIPPERT 2x = wifi niet verbonden met de router.
		KNIPPERT 4x = probleem met wifi-server
		KNIPPERT = RS485 is verbonden.
		AAN = wifi is niet actief.
In werking		AAN = de omvormer levert stroom.
		UIT = de omvormer levert geen stroom op dit moment.
Storing		AAN = er heeft zich een storing voorgedaan.
		UIT = geen storing.
