AS-IR02-4200-2 - Zonne-omvormer AEG - Gratis gebruiksaanwijzing en handleiding

Producttype	Omvormer voor zonne-energie
Merk	AEG
Model	AS-IR02-4200-2
Nominaal vermogen	4200 W
Afmetingen (L x H x D)	Ongeveer 500 x 400 x 200 mm
Gewicht	Ongeveer 25 kg
Ingangsvoeding	Gelijkstroom (DC) afkomstig van fotovoltaïsche panelen
Uitgangsvoeding	Wisselstroom (AC) enkelfasig of driefasig afhankelijk van configuratie
Hoofdfuncties	DC-AC-omzetting, bewaking via Wi-Fi/RS485, LED-indicatoren, anti-eilandbeveiliging
Communicatie	Ingebouwde Wi-Fi, RS485-poort
LED-indicatoren	Voeding (Wi-Fi), werking, storing
Veiligheidsnormen	CE-conform, RED-richtlijnen, laagspanning, EMC, RoHS, REACH, AEEA
Beveiligingen	Overstroom, overspanning, omgekeerde polariteit, aardfout, hoge temperatuur
Bedrijfstemperatuur	Niet gespecificeerd in de handleiding, maar buitengebruik mogelijk met ventilatie
Onderhoud en reiniging	Regelmatig reinigen van ventilatieroosters met een droge doek; controle van aansluitingen
Reserveonderdelen en repareerbaarheid	Neem contact op met de fabrikant of een erkend technicus; garantie onder voorwaarden
Algemene informatie	Installatie door gekwalificeerd technicus; lees de volledige handleiding voor gebruik

Veelgestelde vragen - AS-IR02-4200-2 AEG

Wat is het nominale vermogen van de omvormer AEG AS-IR02-4200-2?

Het nominale vermogen is 4200 W, zoals aangegeven in het model.

Wat zijn de installatievereisten aan de DC-zijde?

Zorg ervoor dat de frames van de panelen geaard zijn, gebruik de meegeleverde fotovoltaïsche connectoren, controleer de DC-spanning (< max. spanning) en de polariteit. De modules moeten klasse A zijn volgens IEC 61730.

Hoe sluit ik de omvormer aan op het AC-net?

Gebruik een stroomonderbreker of zekering aan de AC-zijde (minimaal 1,25 keer de nominale uitgangsstroom). Sluit de PE-beschermingskabel aan met een aardingsweerstand < 10 Ω. Gebruik bij voorkeur koperen kabels.

Wat betekenen de LED-indicatoren?

Voeding: aan = Wi-Fi verbonden, 1 knipper = Wi-Fi reset, 2 knipperingen = Wi-Fi niet verbonden, 4 knipperingen = serverprobleem. Werking: aan = energieproductie. Storing: aan = defect.

Hoe reset ik de Wi-Fi van de omvormer?

Druk op de resetknop (zie handleiding) of wacht tot de indicator een keer knippert. Raadpleeg de handleiding voor de exacte procedure.

Welke veiligheidsmaatregelen moeten worden genomen?

Schakel de voeding uit voordat u ingrijpt, wacht 5 minuten voor ontlading, draag PBM (handschoenen, antistatische kleding), gebruik geïsoleerd gereedschap. Raak het apparaat niet aan tijdens bedrijf (risico op brandwonden).

Is de omvormer gegarandeerd?

Ja, onder voorwaarden. Schade door niet-conforme installatie of ongeautoriseerde wijziging wordt niet gedekt. Raadpleeg de website https://www.aeg-industrialsolar.de/service/downloads/ voor details.

Wat te doen bij een storing gedetecteerd door de LED-indicator?

Het 'storing'-lampje dat brandt, duidt op een defect. Raadpleeg de handleiding voor de foutcode. U kunt contact opnemen met de klantenservice of een erkend technicus.

Kan ik de omvormer zelf installeren?

Nee, de installatie moet worden uitgevoerd door een opgeleide en bekwame technicus die bekend is met de lokale veiligheidsnormen.

Waar kan ik de EU-conformiteitsverklaring downloaden?

De EU-conformiteitsverklaring is beschikbaar op de website https://www.aeg-industrialsolar.de/service/downloads/.

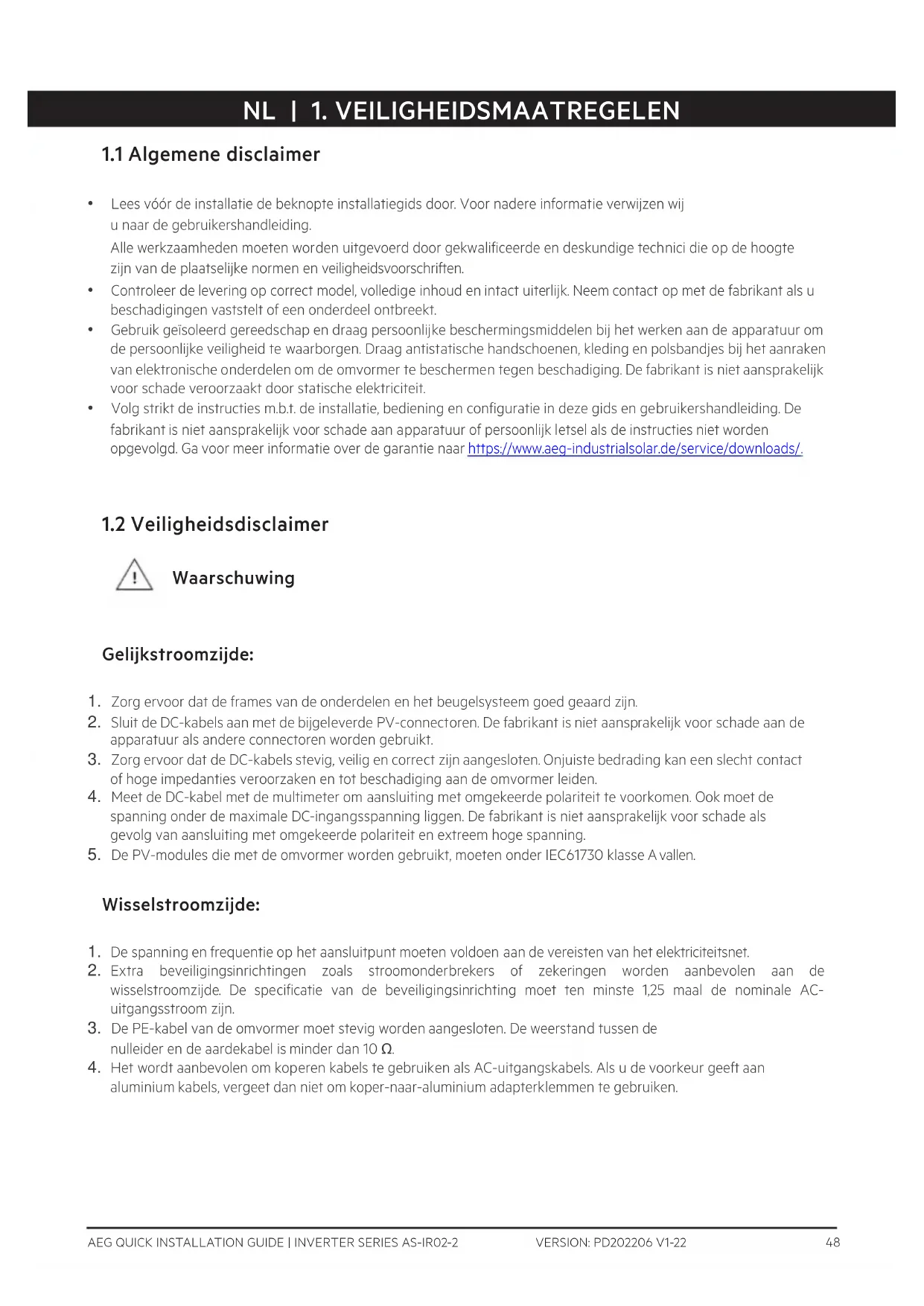

GEBRUIKSAANWIJZING AS-IR02-4200-2 AEG

• Lees vóór de installatie de beknopte installatiegids door. Voor nadere informatie verwijzen wij u naar de gebruikershandleiding. Alle werkzaamheden moeten worden uitgevoerd door gekwalificeerde en deskundige technici die op de hoogte zijn van de plaatselijke normen en veiligheidsvoorschriften.
• Controleer de levering op correct model, volledige inhoud en intact uiterlijk. Neem contact op met de fabrikant als u beschadigingen vaststelt of een onderdeel ontbreekt.
• Gebruik geïsoleerd gereedschap en draag persoonlijke beschermingsmiddelen bij het werken aan de apparatuur om de persoonlijke veiligheid te waarborgen. Draag antistatische handschoenen, kleding en polsbandjes bij het aanraken van elektronische onderdelen om de omvormer te beschermen tegen beschadiging. De fabrikant is niet aansprakelijk voor schade veroorzaakt door statische elektriciteit.
• Volg strikt de instructies met betrekking tot de installatie, bediening en configuratie in deze gids en gebruikershandleiding. De fabrikant is niet aansprakelijk voor schade aan apparatuur of persoonlijk letsel als de instructies niet worden opgevolgd. Ga voor meer informatie over de garantie naar https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Veiligheidsdisclaimer

Waarschuwing

Gelijkstroomzijde:

1. Zorg ervoor dat de frames van de onderdelen en het beugelsysteem goed geaard zijn.
2. Sluit de DC-kabels aan met de bijgeleverde PV-connectoren. De fabrikant is niet aansprakelijk voor schade aan de apparatuur als andere connectoren worden gebruikt.
3. Zorg ervoor dat de DC-kabels stevig, veilig en correct zijn aangesloten. Onjuiste bedrading kan een slecht contact of hoge impedanties veroorzaken en tot beschadiging aan de omvormer leiden.
4. Meet de DC-kabel met de multimeter om aansluiting met omgekeerde polariteit te voorkomen. Ook moet de spanning onder de maximale DC-ingangsspanning liggen. De fabrikant is niet aansprakelijk voor schade als gevolg van aansluiting met omgekeerde polariteit en extreem hoge spanning.
5. De PV-modules die met de omvormer worden gebruikt, moeten onder IEC61730 klasse A vallen.

Wisselstroomzijde:

1. De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet.
2. Extra beveiligingsinrichtingen zoals stroomonderbrekers of zekeringen worden aanbevolen aan de wisselstroomzijde. De specificatie van de beveiligingsinrichting moet ten minste 1,25 maal de nominale AC-uitgangsstroom zijn.
3. De PE-kabel van de omvormer moet stevig worden aangesloten. De weerstand tussen de nulleider en de aardekabel is minder dan 10 Ω.
4. Het wordt aanbevolen om koperen kabels te gebruiken als AC-uitgangskabels. Als u de voorkeur geeft aan aluminium kabels, vergeet dan niet om koper-naar-aluminium adapterklemmen te gebruiken.

Product:

1. Oefen geen mechanische belasting uit op de aansluitklemmen, anders kunnen de klemmen
2. beschadigd raken.
3. Alle labels en waarschuwingsmarkeringen moeten na de installatie zichtbaar zijn. De labels op het apparaat moeten vrij van krassen zijn en mogen niet beschadigd of afgedekt zijn.
4. Door ongeoorloofde demontage of wijziging kan het apparaat beschadigd raken; deze schade wordt niet gedekt door de garantie.
5. Monteer de omvormer uit de buurt van krachtige magnetische velden om elektromagnetische interferentie te vermijden. Als er zich radio- of draadloze communicatie-apparatuur beneden 30 MHz in de buurt van de omvormer bevindt, dient u:

- de omvormer op een afstand van minimaal 30 m van de draadloze apparatuur te monteren;

- een EMI laagdoorlaatfilter of een ferrietkern met multi-wikkeling aan de DC-ingangskabel of AC-uitgangskabel van de omvormer toe te voegen.

1. De waarschuwingslabels op de omvormer zijn als volgt.

	HOOGSPANNINGSGEVAAR.Schakel alle ingaande stroom uit en zet het product uit voordat u hieraan gaat werken.		Vertraagde ontlading. Wacht 5 minuten na het uitschakelen van de stroom zodat de onderdelen volledig ontladen zijn.
	Lees de handleiding door voordat u werkzaamheden aan dit apparaat verricht.		Er bestaan potentiële risico's. Draag geschikte persoonlijke beschermingsmiddelen (PBM) alvorens werkzaamheden te verrichten.
	Gevaar voor hoge temperatuur. Raak het apparaat niet aan als het in bedrijf is om brandwonden te voorkomen.		Aardingspunt. Geeft de plaats aan voor het aansluiten van de PE-kabel.
	CE-markering		Gooi de omvormer niet weg bij het huishoudelijk afval. Voer het product af in overeenstemming met de plaatselijke wet- en regelgeving of stuur het terug naar de fabrikant.

1.3 Controle vóór inschakelen

Niro		Te controlleren onderdeel
1	☐	Het product moet stevig geïnstalleerd zijn op een schone en goed geventileerde plaats waar het gemakkelijk te bedienen is.
2	☐	De PE, DC-ingang, AC-uitgang en communicatiekabels zijn correct en stevig aangesloten.
3	☐	De kabelbundels zijn intact, en correct en gelijkmatig gelegd.
4	☐	Niet gebruikte poorten en aansluitingen zijn afgedicht.
5	☐	De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet waarop de omvormer wordt aangesloten.

1.4 EU-verklaring van overeenstemming

Solar Solutions verklaart hierbij dat de omvormer met draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn radioapparatuur 2014/53/EU (RED-richtlijn) - Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn) - Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn) - Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

Solar Solutions verklaart hierbij dat de omvormer zonder draadloze communicatiemodules, zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn elektromagnetische compatibiliteit 2014/30/EU (EMC-richtlijn) • Laagspanningsrichtlijn 2014/35/EU voor elektrische apparatuur (LVD-richtlijn)
• Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
• Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
• Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

U kunt de EU-verklaring van overeenstemming downloaden op https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Led-indicatoren

Indicator	Status	Omschrijving
Power (aan/uit)		AAN = wifi is verbonden/actief.
		KNIPPERT 1x = wifi-systeem wordt gereset.
		KNIPPERT 2x = wifi niet verbonden met de router.
		KNIPPERT 4x = probleem met wifi-server
		KNIPPERT = RS485 is verbonden.
		AAN = wifi is niet actief.
In werking		AAN = de omvormer levert stroom.
		UIT = de omvormer levert geen stroom op dit moment.
Storing		AAN = er heeft zich een storing voorgedaan.
		UIT = geen storing.
