AS-IR02-4200-2 - Falownik solarny AEG - Bezpłatna instrukcja obsługi

Typ produktu	Falownik solarny
Marka	AEG
Model	AS-IR02-4200-2
Moc nominalna	4200 W
Wymiary (Dł x Wys x Gł)	Około 500 x 400 x 200 mm
Waga	Około 25 kg
Zasilanie wejściowe	Prąd stały (DC) z paneli fotowoltaicznych
Zasilanie wyjściowe	Prąd przemienny (AC) jednofazowy lub trójfazowy w zależności od konfiguracji
Główne funkcje	Konwersja DC-AC, monitoring przez Wi-Fi/RS485, wskaźniki LED, ochrona przed wyspową pracą
Komunikacja	Wbudowane Wi-Fi, port RS485
Wskaźniki LED	Zasilanie (Wi-Fi), praca, awaria
Normy bezpieczeństwa	Zgodność z CE, dyrektywy RED, niskie napięcie, EMC, RoHS, REACH, WEEE
Zabezpieczenia	Nadprądowe, przepięciowe, odwrotna polaryzacja, zwarcie doziemne, wysoka temperatura
Temperatura pracy	Nieokreślone w instrukcji, ale możliwe użytkowanie na zewnątrz z wentylacją
Konserwacja i czyszczenie	Regularne czyszczenie kratek wentylacyjnych suchą szmatką; sprawdzanie połączeń
Części zamienne i naprawialność	Skontaktuj się z producentem lub autoryzowanym technikiem; gwarancja z zastrzeżeniami
Informacje ogólne	Instalacja przez wykwalifikowanego technika; przeczytaj całą instrukcję przed użyciem

Często zadawane pytania - AS-IR02-4200-2 AEG

Jaka jest moc nominalna falownika AEG AS-IR02-4200-2?

Moc nominalna wynosi 4200 W, jak wskazano w modelu.

Jakie są wymagania instalacyjne po stronie DC?

Upewnij się, że ramy paneli są uziemione, użyj dostarczonych złączy fotowoltaicznych, sprawdź napięcie DC (< napięcie maks.) i polaryzację. Moduły muszą być klasy A zgodnie z IEC 61730.

Jak podłączyć falownik do sieci AC?

Użyj wyłącznika lub bezpiecznika po stronie AC (wartość co najmniej 1,25 razy prąd znamionowy wyjścia). Podłącz przewód ochronny PE z rezystancją uziemienia < 10 Ω. Zalecane są kable miedziane.

Co oznaczają wskaźniki LED?

Zasilanie: świeci = Wi-Fi podłączone, 1 mignięcie = reset Wi-Fi, 2 mignięcia = Wi-Fi nie podłączone, 4 mignięcia = problem z serwerem. Praca: świeci = produkcja energii. Awarie: świeci = usterka.

Jak zresetować Wi-Fi falownika?

Naciśnij przycisk resetowania (patrz instrukcja) lub poczekaj, aż wskaźnik mignie raz. Zapoznaj się z instrukcją, aby poznać dokładną procedurę.

Jakie środki ostrożności należy zachować?

Wyłącz zasilanie przed ingerencją, odczekaj 5 minut na rozładowanie, noś środki ochrony osobistej (rękawiczki, odzież antystatyczną), używaj narzędzi izolowanych. Nie dotykaj urządzenia podczas pracy (ryzyko oparzenia).

Czy falownik jest objęty gwarancją?

Tak, pod warunkami. Szkody spowodowane nieprawidłową instalacją lub nieautoryzowaną modyfikacją nie są objęte gwarancją. Szczegóły na stronie https://www.aeg-industrialsolar.de/service/downloads/.

Co zrobić w przypadku awarii sygnalizowanej przez diodę LED?

Zapalona dioda 'awaria' oznacza usterkę. Sprawdź kod błędu w instrukcji. Możesz skontaktować się z serwisem lub autoryzowanym technikiem.

Czy mogę samodzielnie zainstalować falownik?

Nie, instalacja musi być wykonana przez przeszkolonego i kompetentnego technika, zaznajomionego z lokalnymi normami bezpieczeństwa.

Gdzie mogę pobrać deklarację zgodności UE?

Deklaracja zgodności UE jest dostępna na stronie https://www.aeg-industrialsolar.de/service/downloads/.

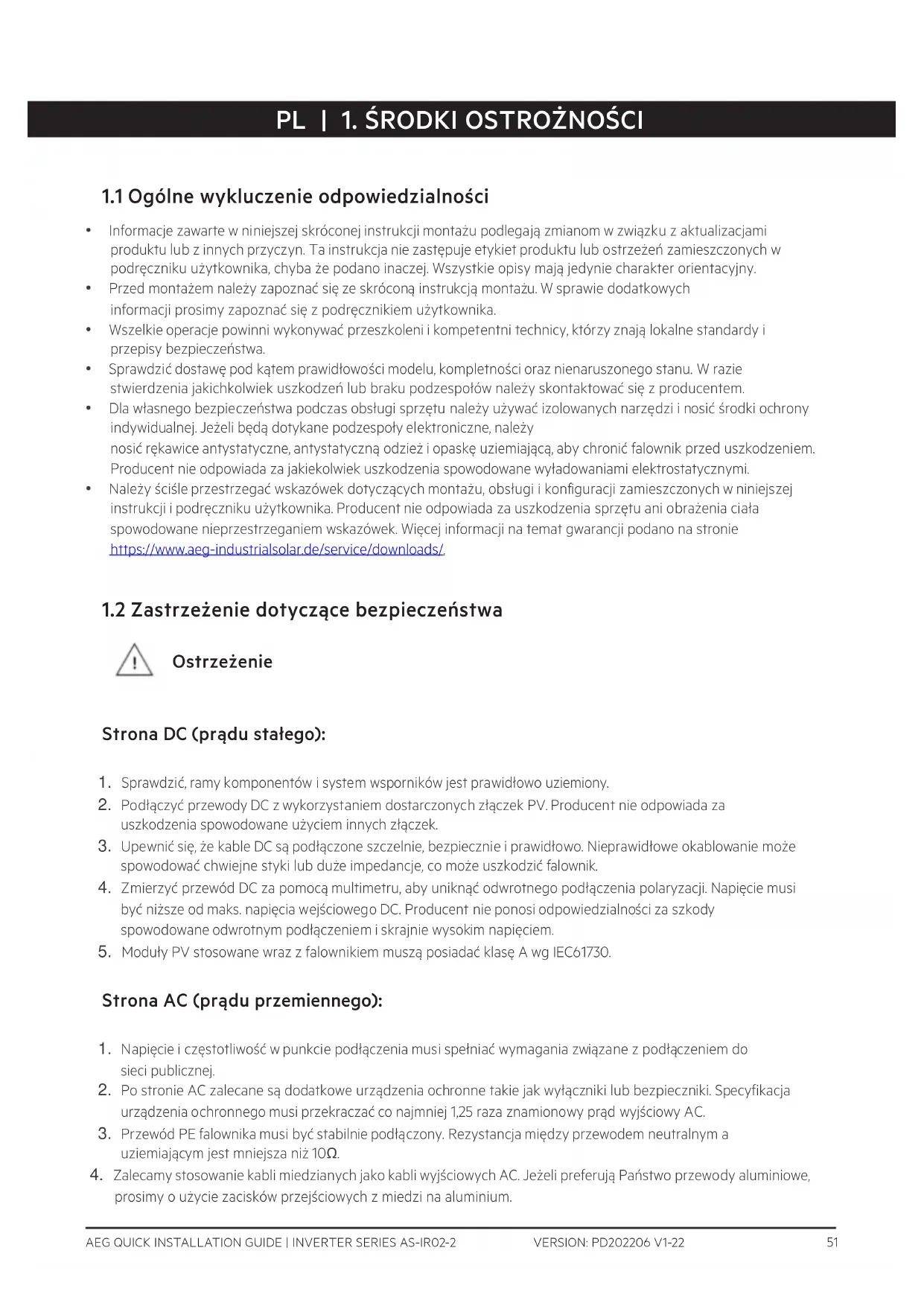

INSTRUKCJA OBSŁUGI AS-IR02-4200-2 AEG

1.1 Ogólne wykluczenie odpowiedzialności

• Informacje zawarte w niniejszej skróconej instrukcji montażu podlegają zmianom w związku z aktualizacjami produktu lub z innych przyczyn. Ta instrukcja nie zastępuje etykiet produktu lub ostrzeżeń zamieszczonych w podręczniku użytkownika, chyba że podano inaczej. Wszystkie opisy mają jedynie charakter orientacyjny.
• Przed montażem należy zapoznać się ze skróconą instrukcją montażu. W sprawie dodatkowych informacji prosimy zapoznać się z podręcznikiem użytkownika.
• Wszelkie operacje powinni wykonywać przeszkoleni i kompetentni technicy, którzy znają lokalne standardy i przepisy bezpieczeństwa.
• Sprawdzić dostawę pod kątem prawidłowości modelu, kompletności oraz nienaruszonego stanu. W razie stwierdzenia jakichkolwiek uszkodzeń lub braku podzespotów należy skontaktować się z producentem.
• Dla własnego bezpieczeństwa podczas obsługi sprzętu należy używać izolowanych narzędzi i nosić środki ochrony indywidualnej. Jeżeli będą dotykane podzespoły elektroniczne, należy nosić rękawice antystatyczne, antystatyczną odzież i opaskę uziemiającą, aby chronić falownik przed uszkodzeniem. Producent nie odpowiada za jakiekolwiek uszkodzenia spowodowane wyładowaniami elektrostatycznymi.
• Należy ściśle przestrzegać wskazówek dotyczących montażu, obsługi i konfiguracji zamieszczonych w niniejszej instrukcji i podręczniku użytkownika. Producent nie odpowiada za uszkodzenia sprzętu ani obrażenia ciała spowodowane nieprzestrzeganiem wskazówek. Więcej informacji na temat gwarancji podano na stronie https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Zastrzeżenie dotyczące bezpieczeństwa

Ostrzeżenie

Strona DC (prądu stałego):

1. Sprawdzić, ramy komponentów i system wsporników jest prawidłowo uziemiony.
2. Podłączyć przewody DC z wykorzystaniem dostarczonych złączek PV. Producent nie odpowiada za uszkodzenia spowodowane użyciem innych złączek.
3. Upewnić się, że kable DC są podłączone szczelnie, bezpiecznie i prawidłowo. Nieprawidłowe okablowanie może spowodować chwiejne styki lub duże impedancje, co może uszkodzić falownik.
4. Zmierzyć przewód DC za pomocą multimetru, aby uniknąć odwrotnego podłączenia polaryzacji. Napięcie musi być niższe od maks. napięcia wejściowego DC. Producent nie ponosi odpowiedzialności za szkody spowodowane odwrotnym podłączeniem i skrajnie wysokim napięciem.
5. Moduły PV stosowane wraz z falownikiem muszą posiadać klasę A wg IEC61730.

Strona AC (prądu przemiennego):

1. Napięcie i częstotliwość w punkcie podłączenia musi spełniać wymagania związane z podłączeniem do sieci publicznej.
2. Po stronie AC zalecane są dodatkowe urządzenia ochronne takie jak wyłączniki lub bezpieczniki. Specyfikacja urządzenia ochronnego musi przekraczać co najmniej 1,25 raza znamionowy prąd wyjściowy AC.
3. Przewód PE falownika musi być stabilnie podłączony. Rezystancja między przewodem neutralnym a uziemiającym jest mniejsza niż 10Ω.
4. Zalecamy stosowanie kabli miedzianych jako kabli wyjściowych AC. Jeżeli preferują Państwo przewody aluminiowe, prosimy o użycie zacisków przejściowych z miedzi na aluminium.

Produkt:

1. Nie obciążać zacisków mechanicznie, ponieważ grozi to ich uszkodzeniem.
2. Po montażu muszą być widoczne wszystkie etykiety i znaki ostrzegawcze. Nie uszkadzać, nie zakrywać ani nie pisać po etykietach umieszczonych na urządzeniu.

3. Demontaż lub modyfikacja sprzętu bez upoważnienia może spowodować jego uszkodzenie, które nie będzie objęte gwarancją.

4. Falownik należy instalować z dala od silnego pola magnetycznego, aby uniknąć zakłóceń elektromagnetycznych. Jeśli w pobliżu falownika znajdują się jakiekolwiek urządzenia radiowe lub urządzenia do komunikacji bezprzewodowej o częstotliwości poniżej 30 MHz, należy:

• Zainstalować falownik w odległości co najmniej 30 m od urządzeń bezprzewodowych.
- Dodać dolnoprzepustowy filtr EMI lub wielouzwojeniowy rdzeń ferrytowy do przewodu wejściowego DC lub przewodu wyjściowego AC falownika.

1. Na falowniku umieszczono następujące etykiety ostrzegawcze.

	UWAGA! WYSOKIE NAPIĘCIE!Przed rozpoczęciem pracy przy urządzeniu odłączyć wszystkie źródła zasilania i wyłączyć produkt.		Oczekiwanie na rozładowanie. Po wyłączeniu urządzenia należy zaczekać 5 minut na całkowite rozładowanie podzespołów.
	Przed rozpoczęciem pracy przy tym urządzeniu należy dokładnie zapoznać się z instrukcją.		Istnieją potencjalne zagrożenia. Przed rozpoczęciem jakichkolwiek pracy założyć odpowiednie ŚOI.
	Uwaga! Wysoka temperatura! Nie dotykać pracującego produktu, aby uniknąć oparzenia.		Punkt uziemienia. Informuje o miejscu podłączenia przewodu PE.
	Oznaczenie CE		Nie usuwać falownika wraz z odpadami komunalnymi. Należy go usuwać zgodnie z lokalnymi przepisami i regulacjami lub odesłać go do producenta.

1.3 Kontrola przed włączeniem

Nro		Pozycja kontroli
1	☐	Produkt jest solidnie zamontowany w czystym miejscu, które jest dobrze wentylowane i łatwo dostępne do obsługi.
2	☐	PE, wejście DC, wyjście AC i przewody komunikacyjne są prawidłowo i stabilnie.
3	☐	Opaski kablowe są nienaruszone oraz prawidłowo i równo ułożone.
4	☐	Nieużywane porty i zaciski są zaślepione.
5	☐	Napięcie i częstotliwość w punkcie podłączenia muszą spełniać wymagania związane z podłączeniem do sieci publicznej.

1.4 Deklaracja zgodności UE

Firma Solar Solutions niniejszym oświadcza, że falownik z modułami komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:

• Dyrektywa o urządzeniach radiowych 2014/53/UE (RED)
• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)
• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE
• Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)

Firma Solar Solutions niniejszym oświadcza, że falownik bez modułów komunikacji bezprzewodowej sprzedawany na rynku europejskim spełnia wymagania następujących dyrektyw:

• Dyrektywa o kompatybilności elektromagnetycznej 2014/30/UE (EMC)
• Dyrektywa o niskonapięciowych urządzeniach elektrycznych 2014/35/UE (LVD)
• Dyrektywa o ograniczeniu stosowania substancji 2011/65/UE i (UE) 2015/863 (RoHS)
• Dyrektywa dot. zużytego sprzętu elektrycznego i elektronicznego (WEEE) 2012/19/UE
- Rejestracja, ocena, udzielanie zezwoleń i ograniczenia stosowania chemikaliów (WE) nr 1907/2006 (REACH)
Pełny tekst deklaracji zgodności UE można pobrać ze strony: https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Wskaźniki LED

Wskaźnik	Status	Ozmaczenie
[2KTT]Zasilanie		Wt. = sieć WiFi jest podłączona / aktywna.
		MIGANIE 1 = trwa resetowanie systemu WiFi.
		MIGANIE 2 = system WiFi nie jest podłączony do routera.
		MIGANIE 4 = problem z serwerem WiFi.
		MIGANIE = RS485 jest podłączony.
		WYt. = sieć WiFi jest nieaktywna.
Praca		Wt. = falownik zasila.
		WYt. = falownik aktualnie nie zasila.
[HSGK]Usterka		Wt. = wystąpiła usterka.
		WYt. = brak usterki.
