AS-IR02-4200-2 - Ηλιακός μετατροπέας AEG - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλιακός μετατροπέας
Μάρκα	AEG
Μοντέλο	AS-IR02-4200-2
Ονομαστική ισχύς	4200 W
Διαστάσεις (Μ x Υ x Β)	Περίπου 500 x 400 x 200 mm
Βάρος	Περίπου 25 kg
Τροφοδοσία εισόδου	Συνεχές ρεύμα (DC) από φωτοβολταϊκά πάνελ
Τροφοδοσία εξόδου	Εναλλασσόμενο ρεύμα (AC) μονοφασικό ή τριφασικό ανάλογα με τη διαμόρφωση
Κύριες λειτουργίες	Μετατροπή DC-AC, παρακολούθηση μέσω Wi-Fi/RS485, ενδεικτικές λυχνίες LED, προστασία κατά της νησιδοποίησης
Επικοινωνία	Ενσωματωμένο Wi-Fi, θύρα RS485
Ενδεικτικές λυχνίες LED	Τροφοδοσία (Wi-Fi), λειτουργία, βλάβη
Πρότυπα ασφαλείας	Συμμορφώνεται με CE, οδηγίες RED, χαμηλή τάση, ΗΜΣ, RoHS, REACH, ΑΗΗΕ
Προστασίες	Υπερένταση, υπέρταση, αντίστροφη πολικότητα, σφάλμα γείωσης, υψηλή θερμοκρασία
Θερμοκρασία λειτουργίας	Δεν προσδιορίζεται στο εγχειρίδιο, αλλά είναι δυνατή η εξωτερική χρήση με εξαερισμό
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός των γρίλιων εξαερισμού με στεγνό πανί· έλεγχος των συνδέσεων
Ανταλλακτικά και επισκευασιμότητα	Επικοινωνήστε με τον κατασκευαστή ή εξουσιοδοτημένο τεχνικό· εγγύηση υπό προϋποθέσεις
Γενικές πληροφορίες	Εγκατάσταση από εξειδικευμένο τεχνικό· διαβάστε πλήρως το εγχειρίδιο πριν από τη χρήση

Συχνές ερωτήσεις - AS-IR02-4200-2 AEG

Ποια είναι η ονομαστική ισχύς του μετατροπέα AEG AS-IR02-4200-2;

Η ονομαστική ισχύς είναι 4200 W, όπως αναφέρεται στο μοντέλο.

Ποιες είναι οι προϋποθέσεις εγκατάστασης στην πλευρά DC;

Βεβαιωθείτε ότι τα πλαίσια των πάνελ είναι γειωμένα, χρησιμοποιήστε τους παρεχόμενους φωτοβολταϊκούς συνδέσμους, ελέγξτε την τάση DC (< μέγιστη τάση) και την πολικότητα. Τα πάνελ πρέπει να είναι κατηγορίας Α σύμφωνα με IEC 61730.

Πώς συνδέω τον μετατροπέα στο δίκτυο AC;

Χρησιμοποιήστε έναν διακόπτη ή ασφάλεια στην πλευρά AC (ονομαστική τιμή τουλάχιστον 1,25 φορές το ονομαστικό ρεύμα εξόδου). Συνδέστε το καλώδιο προστασίας PE με αντίσταση γείωσης < 10 Ω. Προτιμήστε χάλκινα καλώδια.

Τι σημαίνουν οι ενδεικτικές λυχνίες LED;

Τροφοδοσία: αναμμένο = Wi-Fi συνδεδεμένο, 1 αναλαμπή = επαναφορά Wi-Fi, 2 αναλαμπές = Wi-Fi μη συνδεδεμένο, 4 αναλαμπές = πρόβλημα διακομιστή. Λειτουργία: αναμμένο = παραγωγή ενέργειας. Βλάβη: αναμμένο = σφάλμα.

Πώς γίνεται επαναφορά του Wi-Fi του μετατροπέα;

Πατήστε το κουμπί επαναφοράς (βλ. εγχειρίδιο) ή περιμένετε μέχρι η λυχνία να αναβοσβήνει μία φορά. Συμβουλευτείτε το εγχειρίδιο για την ακριβή διαδικασία.

Ποια μέτρα ασφαλείας πρέπει να ληφθούν;

Διακόψτε την τροφοδοσία πριν από επέμβαση, περιμένετε 5 λεπτά για εκφόρτιση, φοράτε ΜΑΠ (γάντια, αντιστατικά ρούχα), χρησιμοποιείτε μονωτικά εργαλεία. Μην αγγίζετε τη συσκευή κατά τη λειτουργία (κίνδυνος εγκαυμάτων).

Ο μετατροπέας έχει εγγύηση;

Ναι, υπό προϋποθέσεις. Οι ζημιές από μη συμμορφούμενη εγκατάσταση ή μη εξουσιοδοτημένη τροποποίηση δεν καλύπτονται. Επισκεφθείτε τον ιστότοπο https://www.aeg-industrialsolar.de/service/downloads/ για λεπτομέρειες.

Τι κάνω σε περίπτωση βλάβης που ανιχνεύεται από την ενδεικτική λυχνία LED;

Η λυχνία 'βλάβη' αναμμένη υποδηλώνει σφάλμα. Συμβουλευτείτε το εγχειρίδιο για τον κωδικό σφάλματος. Μπορείτε να επικοινωνήσετε με το τμήμα εξυπηρέτησης ή έναν εξουσιοδοτημένο τεχνικό.

Μπορώ να εγκαταστήσω τον μετατροπέα μόνος μου;

Όχι, η εγκατάσταση πρέπει να πραγματοποιείται από εκπαιδευμένο και ικανό τεχνικό, εξοικειωμένο με τα τοπικά πρότυπα ασφαλείας.

Πού μπορώ να κατεβάσω τη δήλωση συμμόρφωσης ΕΕ;

Η δήλωση συμμόρφωσης ΕΕ είναι διαθέσιμη στον ιστότοπο https://www.aeg-industrialsolar.de/service/downloads/.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS-IR02-4200-2 AEG

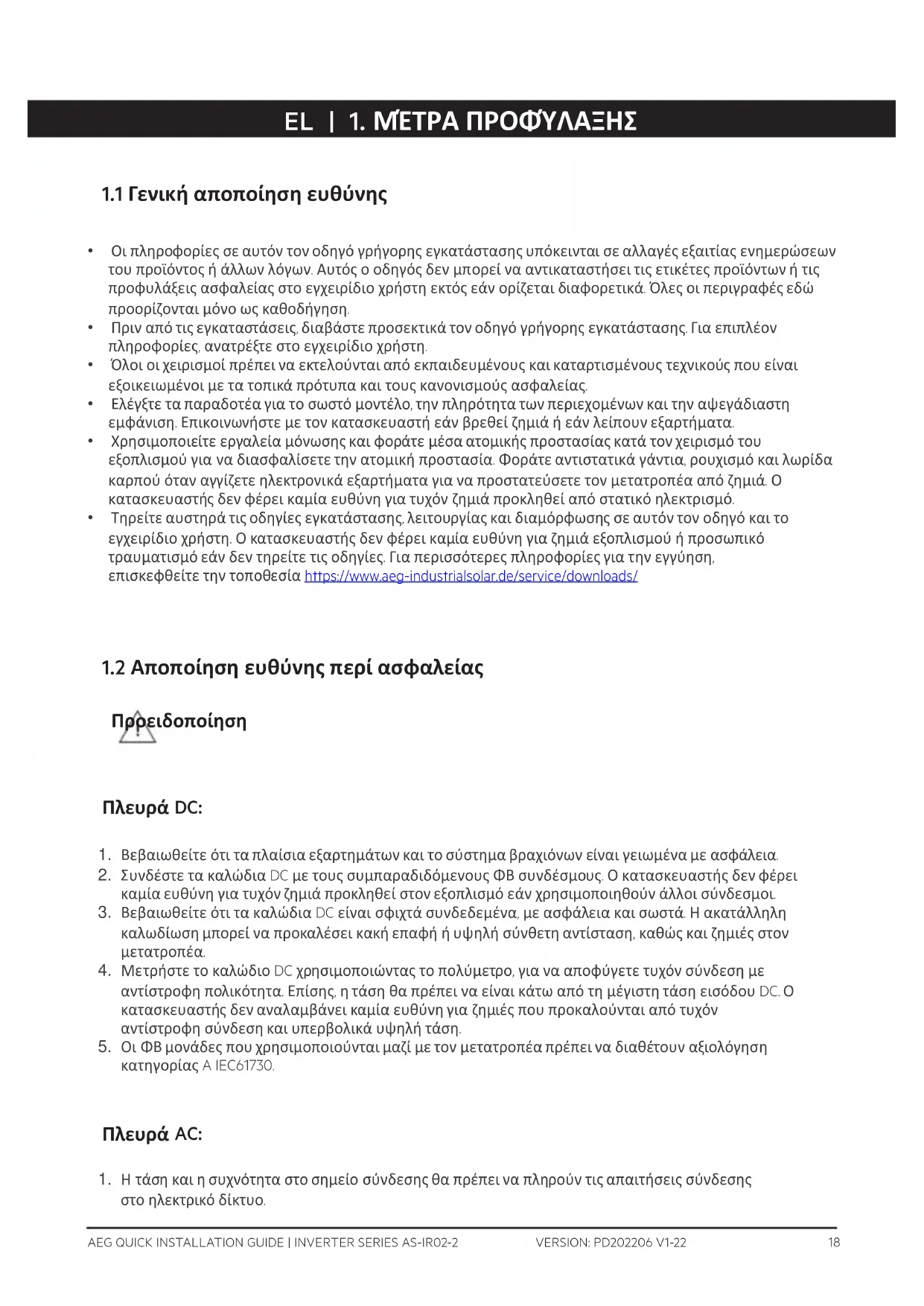

1.1 Γενική αποποίηση ευθύνης

• Οι πληροφορίες σε αυτόν τον οδηγό γρήγορης εγκατάστασης υπόκεινται σε αλλαγές εξαιτίας ενημερώσεων του προϊόντος ή άλλων λόγων. Αυτός ο οδηγός δεν μπορεί να αντικαταστήσει τις ετικέτες προϊόντων ή τις προφυλάξεις ασφαλείας στο εγχειρίδιο χρήστη εκτός εάν ορίζεται διαφορετικά. Όλες οι περιγραφές εδώ προορίζονται μόνο ως καθοδήγηση. • Πριν από τις εγκαταστάσεις, διαβάστε προσεκτικά τον οδηγό γρήγορης εγκατάστασης. Για επιπλέον πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήστη.
• Όλοι οι χειρισμοί πρέπει να εκτελούνται από εκπαιδευμένους και καταρτισμένους τεχνικούς που είναι εξοικειωμένοι με τα τοπικά πρότυπα και τους κανονισμούς ασφαλείας.
• Ελέγξτε τα παραδοτέα για το σωστό μοντέλο, την πληρότητα των περιεχομένων και την άψογη εμφάνιση. Επικοινωνήστε με τον κατασκευαστή εάν βρεθεί ζημιά ή εάν λείπουν εξαρτήματα.
• Χρησιμοποιείτε εργαλεία μόνωσης και φοράτε μέσα ατομικής προστασίας κατά τον χειρισμό του εξοπλισμού για να διασφαλίσετε την ατομική προστασία. Φοράτε αντιστατικά γάντια, ρουχισμό και λωρίδα καρπού όταν αγγίζετε ηλεκτρονικά εξαρτήματα για να προστατεύσετε τον μετατροπέα από ζημιά. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί από στατικό ηλεκτρισμό.
• Τηρείτε αυστηρά τις οδηγίες εγκατάστασης, λειτουργίας και διαμόρφωσης σε αυτόν τον οδηγό και το εγχειρίδιο χρήστη. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιά εξοπλισμού ή προσωπικό τραυματισμό εάν δεν τηρείτε τις οδηγίες. Για περισσότερες πληροφορίες για την εγγύηση, επισκεφθείτε την τοποθεσία https://www.aeg-industrialsolar.de/service/downloads/

1.2 Αποποίηση ευθύνης περί ασφαλείας

Προειδοποίηση

Πλευρά DC:

1. Βεβαιωθείτε ότι τα πλαίσια εξαρτημάτων και το σύστημα βραχιόνων είναι γειωμένα με ασφάλεια.
2. Συνδέστε τα καλώδια DC με τους συμπαραδιδόμενους ΦΒ συνδέσμους. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί στον εξοπλισμό εάν χρησιμοποιηθούν άλλοι σύνδεσμοι.
3. Βεβαιωθείτε ότι τα καλώδια DC είναι σφιχτά συνδεδεμένα, με ασφάλεια και σωστά. Η ακατάλληλη καλωδίωση μπορεί να προκαλέσει κακή επαφή ή υψηλή σύνθετη αντίσταση, καθώς και ζημιές στον μετατροπέα.
4. Μετρήστε το καλώδιο DC χρησιμοποιώντας το πολύμετρο, για να αποφύγετε τυχόν σύνδεση με αντίστροφη πολικότητα. Επίσης, η τάση θα πρέπει να είναι κάτω από τη μέγιστη τάση εισόδου DC. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από τυχόν αντίστροφη σύνδεση και υπερβολικά υψηλή τάση.
5. Οι ΦΒ μονάδες που χρησιμοποιούνται μαζί με τον μετατροπέα πρέπει να διαθέτουν αξιολόγηση κατηγορίας Α ΙΕС61730.

Πλευρά AC:

1. Η τάση και η συχνότητα στο σημείο σύνδεσης θα πρέπει να πληρούν τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο.
2. Συνιστάται η χρήση πρόσθετων συσκευών προστασίας στην πλευρά AC, όπως διακόπτες ή ασφάλειες. Οι προδιαγραφές της συσκευής προστασίας θα πρέπει να αντιστοιχούν τουλάχιστον 1,25 φορές στο ονομαστικό ρεύμα εξόδου AC.
3. Το καλώδιο γείωσης του μετατροπέα πρέπει να συνδεθεί σφιχτά. Η αντίσταση ανάμεσα στον ουδέτερο αγωγό και το καλώδιο γείωσης είναι μικρότερη των 10Ω.
4. Σας συνιστούμε να χρησιμοποιείτε χάλκινα καλώδια ως καλώδια εξόδου AC. Αν προτιμάτε αλουμινένια καλώδια, τότε μην ξεχάσετε να χρησιμοποιήσετε χαλκό στα αλουμινένια τερματικά προσαρμογέα.

Προϊόν:

1. Μην εφαρμόζετε μηχανικό φορτίο στα τερματικά, καθώς αυτό μπορεί να προκαλέσει ζημιές σε αυτά.
2. Όλες οι ετικέτες και τα σύμβολα προειδοποίησης θα πρέπει να είναι ορατά μετά την εγκατάσταση. Απαγορεύεται να μουτζουρώνετε, να προκαλείτε ζημιές ή να καλύπτετε τις ετικέτες της συσκευής.
3. Η μη εξουσιοδοτημένη αποσυναρμολόγηση ή τροποποίηση μπορεί να προκαλέσει ζημιές στον εξοπλισμό. Αυτές οι ζημιές δεν καλύπτονται από την εγγύηση.
4. Εγκαταστήστε τον μετατροπέα μακριά από υψηλό μαγνητικό πεδίο, για την αποφυγή ηλεκτρομαγνητικών παρεμβολών. Εάν υπάρχει οποιοσδήποτε εξοπλισμός ασύρματης επικοινωνίας κάτω από 30 MHz κοντά στον μετατροπέα, θα πρέπει:
5. Να εγκαταστήσετε τον μετατροπέα τουλάχιστον 30 m μακριά από τον εξοπλισμό ασύρματης επικοινωνίας.
6. Να προσθέσετε ένα φίλτρο ΕΜΙ χαμηλών συχνοτήτων ή πυρήνα φερρίτη πολλαπλών σπειρωμάτων στο καλώδιο εισόδου DC ή το καλώδιο εξόδου AC του μετατροπέα.
7. Παρακάτω παρατίθενται οι ετικέτες προειδοποίησης που έχουν τοποθετηθεί πάνω στον μετατροπέα.

[ztxn]	KINDYNOΣ YΨΗΛΗΣ TΑΣΗΣ. Αποσυνδέετε την τροφοδοτούμενη ενέργεια και απενεργοποιείτε το προϊόν πριν από την εκτέλεσηεργασιών σε αυτό.		Καθυστερημένη αποφόρτιση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση, μέχρι να αποφορτιστούν τελείως τα εξαρτήματα..
	Διαβάστε προσεκτικά τον οδηγό προτού εκτελέσετε εργασίες σε αυτήν τη συσκευή.		Υφίστανται ενδεχόμενοι κίνδυνοι.Φοράτε μέσα ατομικής προστασίας πριν από κάθε εργασία.
	Κίνδυνος υψηλής θερμοκρασίας. Μην αγγίζετε το προϊόν ενώ βρίσκεται σε λειτουργία, για να αποφύγετε τον κίνδυνο εγκαυμάτων.		Σημείο γείωσης. Υποδεικνύειτο σημείο σύνδεσης του καλωδίου γείωσης
	Σήμα CE		Απαγορεύεται να απορρίπτετε τον μετατροπέα ως οικιακό απόρριμμα.Απορρίπτετε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς ή επιστρέψτε το στον κατασκευαστή.

1.3 Έλεγχος πριν από την ενεργοποίηση

Αρ.		Έλεγχος
1	□	Το προϊόν έχει εγκατασταθεί σταθερά σε ένα καθαρό μέρος, το οποίο αερίζεται σωστά και διευκολύνει τον χειρισμό.
2	□	Τα καλώδια γείωσης, εισόδου DC, εξόδου AC, καθώς και τα καλώδια επικοινωνίας έχουν συνδεθεί σωστά και με ασφάλεια.
3		Τα δεματικά καλωδίων είναι άθικτα και έχουν περαστεί σωστά και ομοιόμορφα.
4		Οι μη χρησιμοποιούμενες θύρες και τα τερματικά έχουν σφραγιστεί.
5		Η τάση και η συχνότητα στο σημείο σύνδεσης πληρούν τις απαιτήσεις του μετατροπέα για τη σύνδεση στο ηλεκτρικό δίκτυο.

1.4 Δήλωση συμμόρφωσης Ε.Ε.

Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας με ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ραδιοεξοπλισμών 2014/53/ΕΕ (RED) - Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS) • Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ - Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Η Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας χωρίς ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ (ΗΜΣ) • Οδηγία χαμηλής τάσης ηλεκτρικών συσκευών 2014/35/EE (LVD) - Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS) • Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ - Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Μπορείτε να πραγματοποιήσετε λήψη της Δήλωσης συμμόρφωσης Ε.Ε. στην ηλεκτρονική διεύθυνση https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Ενδείξεις LED

'Ενδειξη	Κατάσταση	Περιγραφή
Ισχύς		ON = To Wi-Fi είναι συνδεδεμένο / ενεργό.
		ANALAMΠH 1 = Γίνεται επαναφορά του συστήματος Wi-Fi.
		ANALAMΠH 2 = To WiFi δεν είναι συνδεδεμένο με τον δρομολογητή.
		ANALAMΠH 4 = Πρόβλημα διακομιστή Wi-Fi
		ANALAMΠH = To RS485 είναι συνδεδεμένο.
		OFF = To Wi-Fi δεν είναι ενεργό.
Λειτουργία		ON = Ο μετατροπέας παρέχει ηλεκτρική τροφοδοσία.
		OFF = Ο μετατροπέας δεν παρέχει αυτή τη στιγμή ηλεκτρική τροφοδοσία.
Βλάβη		ON = 'Εχει παρουσιαστεί ένα σφάλμα.
		OFF = Κανένα σφάλμα.
