AS-IC02-8000-2 - Ηλιακός μετατροπέας AEG - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Φωτοβολταϊκός ηλιακός μετατροπέας
Μάρκα	AEG
Μοντέλο	AS-IC02-8000-2
Ονομαστική ισχύς AC	8000 W
Μέγιστη τάση εισόδου DC	600 V (εκτίμηση)
Τάση εξόδου AC	230 V μονοφασικό (εκτίμηση)
Συχνότητα εξόδου	50 Hz (εκτίμηση)
Μέγιστη απόδοση	97,5 % (εκτίμηση)
Βαθμός προστασίας	IP65 (εκτίμηση)
Διαστάσεις (Μ x Υ x Β)	600 x 400 x 200 mm (εκτίμηση)
Βάρος	28 kg (εκτίμηση)
Εύρος θερμοκρασίας λειτουργίας	-25 °C έως +60 °C (εκτίμηση)
Ψύξη	Με συναγωγή ή ανεμιστήρα (εκτίμηση)
Οθόνη	Ενδεικτικές λυχνίες LED (τροφοδοσία, λειτουργία, βλάβη)
Επικοινωνία	Ενσωματωμένο Wi-Fi, RS485
Ενσωματωμένες προστασίες	Αντινησιδοποίηση, προστασία αντίστροφης DC, προστασία υπέρτασης, παρακολούθηση γείωσης
Πρότυπα	CE, RED, RoHS, REACH
Τοποθέτηση	Σε τοίχο ή σε βάση (εκτίμηση)
Εγγύηση	5 χρόνια (εκτίμηση)
Σελίδες εγχειριδίου	84 σελίδες

Συχνές ερωτήσεις - AS-IC02-8000-2 AEG

Ποιες είναι οι βασικές προφυλάξεις ασφαλείας πριν από την εγκατάσταση του μετατροπέα AEG AS-IC02-8000-2;

Πριν από οποιαδήποτε εγκατάσταση, διαβάστε προσεκτικά τον οδηγό γρήγορης εγκατάστασης και το εγχειρίδιο χρήσης. Φοράτε ατομικό προστατευτικό εξοπλισμό (ΑΠΕ), χρησιμοποιείτε μονωμένα εργαλεία και βεβαιωθείτε ότι η συσκευή είναι εκτός τάσης. Περιμένετε 5 λεπτά μετά την απενεργοποίηση για να εκφορτιστούν τα εξαρτήματα.

Πώς να συνδέσετε σωστά τα καλώδια DC στην πλευρά των ηλιακών πάνελ;

Χρησιμοποιήστε αποκλειστικά τους παρεχόμενους φωτοβολταϊκούς συνδέσμους. Ελέγξτε την πολικότητα με ένα πολύμετρο: η τάση πρέπει να είναι μικρότερη από τη μέγιστη τάση εισόδου DC. Βεβαιωθείτε ότι οι συνδέσεις είναι σταθερές για να αποφύγετε κακή επαφή ή υψηλή αντίσταση.

Ποιες διατάξεις προστασίας συνιστώνται στην πλευρά AC;

Συνιστάται η εγκατάσταση ενός διακόπτη κυκλώματος ή μιας ασφάλειας στην πλευρά AC με ονομαστική τιμή τουλάχιστον 1,25 φορές το ονομαστικό ρεύμα εξόδου AC. Το καλώδιο προστασίας PE πρέπει να συνδεθεί σωστά με αντίσταση μικρότερη από 10 Ω μεταξύ ουδετέρου και γείωσης.

Τι σημαίνουν οι διάφορες αναβοσβήσιες της λυχνίας Wi-Fi;

Η λυχνία Wi-Fi υποδηλώνει: σταθερή φωτισμός = Wi-Fi συνδεδεμένο/ενεργό; 1 αναλαμπή = επαναφορά Wi-Fi; 2 αναλαμπές = μη συνδεδεμένο στο δρομολογητή; 4 αναλαμπές = πρόβλημα διακομιστή Wi-Fi; αργή αναλαμπή = ενεργή σύνδεση RS485; σβηστό = Wi-Fi απενεργοποιημένο.

Πώς να γνωρίζετε εάν ο μετατροπέας λειτουργεί κανονικά;

Η πράσινη λυχνία 'Λειτουργία' είναι αναμμένη όταν ο μετατροπέας παρέχει ενέργεια. Εάν είναι σβηστή, ο μετατροπέας δεν παράγει. Η κόκκινη λυχνία 'Βλάβη' ανάβει σε περίπτωση σφάλματος.

Ποια είναι η ελάχιστη απόσταση που πρέπει να τηρείται μεταξύ του μετατροπέα και ενός ραδιοεξοπλισμού ή ασύρματου εξοπλισμού;

Για την αποφυγή ηλεκτρομαγνητικών παρεμβολών, εγκαταστήστε τον μετατροπέα σε απόσταση τουλάχιστον 30 μέτρων από οποιονδήποτε ασύρματο εξοπλισμό που λειτουργεί κάτω από 30 MHz, ή προσθέστε ένα φίλτρο EMI χαμηλής διέλευσης ή έναν πυρήνα φερρίτη στα καλώδια DC/AC.

Μπορώ να χρησιμοποιήσω καλώδια αλουμινίου για την έξοδο AC;

Ναι, αλλά πρέπει να χρησιμοποιήσετε ειδικούς ακροδέκτες προσαρμογής χαλκού/αλουμινίου για να εξασφαλιστεί σωστή σύνδεση. Τα χάλκινα καλώδια συνιστώνται για βέλτιστη αξιοπιστία.

Πώς να γειώσετε τον μετατροπέα;

Βεβαιωθείτε ότι τα πλαίσια των φωτοβολταϊκών μονάδων και το σύστημα στήριξης είναι σωστά γειωμένα. Το σημείο γείωσης (PE) υποδεικνύεται στη συσκευή. Χρησιμοποιήστε ένα καλώδιο προστασίας με αντίσταση γείωσης μικρότερη από 10 Ω.

Τι να κάνω αν ο μετατροπέας εμφανίζει λυχνία βλάβης;

Εάν η κόκκινη λυχνία 'Βλάβη' είναι αναμμένη, διακόψτε αμέσως την τροφοδοσία DC και AC. Περιμένετε 5 λεπτά, στη συνέχεια ελέγξτε τις συνδέσεις και τις τάσεις. Συμβουλευτείτε το εγχειρίδιο για τον συγκεκριμένο κωδικό σφάλματος ή επικοινωνήστε με την εξυπηρέτηση μετά την πώληση.

Πώς να απορρίψετε σωστά τον μετατροπέα στο τέλος της ζωής του;

Μην πετάτε τον μετατροπέα με τα οικιακά απορρίμματα. Σύμφωνα με την οδηγία ΑΗΗΕ (2012/19/ΕΕ), παραδώστε τον σε εγκεκριμένο σημείο συλλογής ή επιστρέψτε τον στον κατασκευαστή για κατάλληλη ανακύκλωση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS-IC02-8000-2 AEG

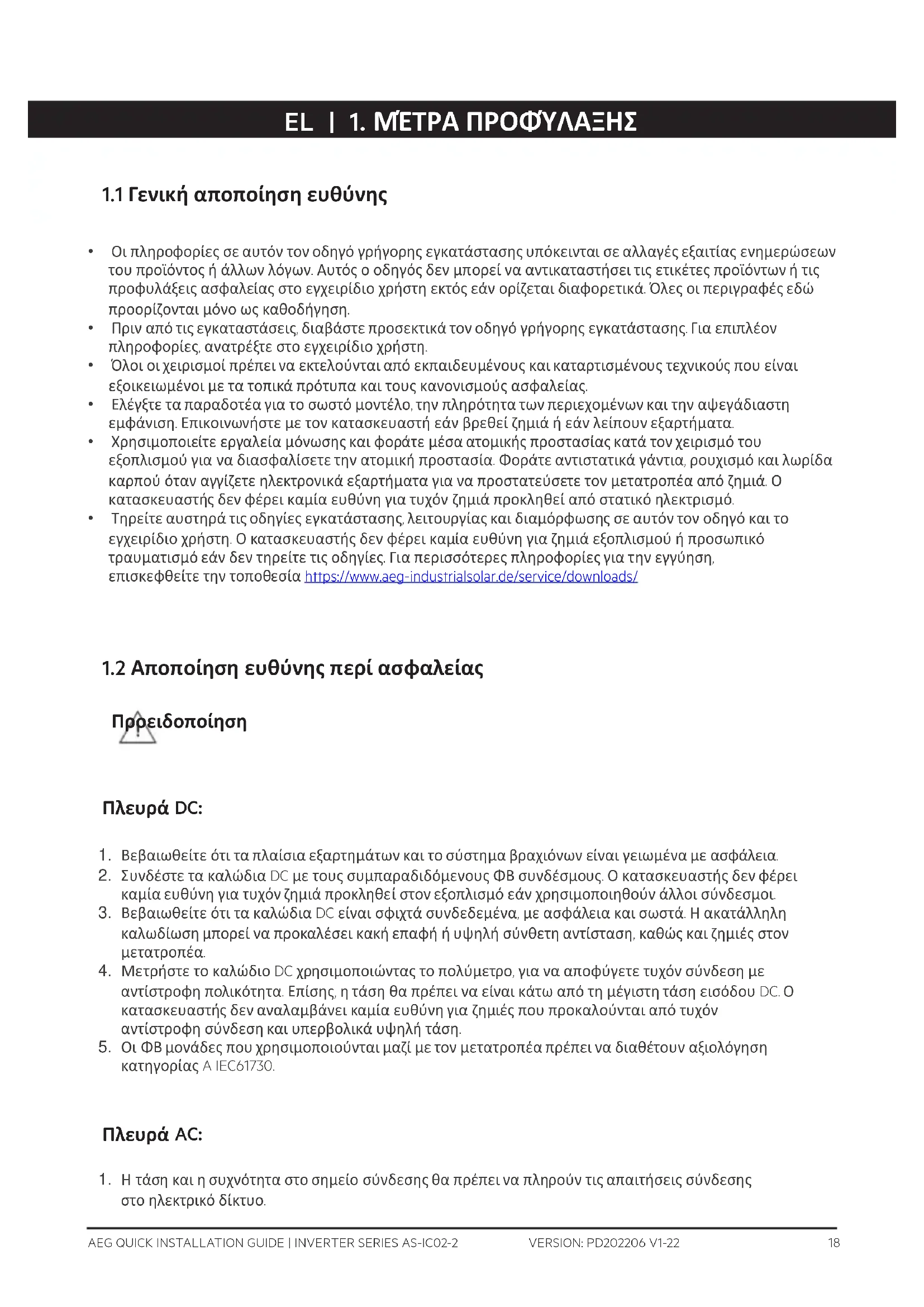

1.1 Γενική αποποίηση ευθύνης

• Οι πληροφορίες σε αυτόν τον οδηγό γρήγορης εγκατάστασης υπόκεινται σε αλλαγές εξαιτίας ενημερώσεων του προϊόντος ή άλλων λόγων. Αυτός ο οδηγός δεν μπορεί να αντικαταστήσει τις ετικέτες προϊόντων ή τις προφυλάξεις ασφαλείας στο εγχειρίδιο χρήστη εκτός εάν ορίζεται διαφορετικά. Όλες οι περιγραφές εδώ προορίζονται μόνο ως καθοδήγηση.
  • Πριν από τις εγκαταστάσεις, διαβάστε προσεκτικά τον οδηγό γρήγορης εγκατάστασης. Για επιπλέον πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήστη.
• Όλοι οι χειρισμοί πρέπει να εκτελούνται από εκπαιδευμένους και καταρτισμένους τεχνικούς που είναι εξοικειωμένοι με τα τοπικά πρότυπα και τους κανονισμούς ασφαλείας.
• Ελέγξε τα παραδοτέα για το σωστό μοντέλο, την πληρότητα των περιεχομένων και την αψεγάδιαστη εμφάνιση. Επικοινωνήστε με τον κατασκευαστή εάν βρεθεί ζημιά ή εάν λείπουν εξαρτήματα.
• Χρησιμοποιείτε εργαλεία μόνωσης και φοράτε μέσα ατομικής προστασίας κατά τον χειρισμό του εξοπλισμού για να διασφαλίσετε την ατομική προστασία. Φοράτε αντιστατικά γάντια, ρουχισμό και λωρίδα καρπού όταν αγγίζετε ηλεκτρονικά εξαρτήματα για να προστατεύσετε τον μετατροπέα από ζημιά. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί από στατικό ηλεκτρισμό.
• Τηρείτε αυστηρά τις οδηγίες εγκατάστασης, λειτουργίας και διαμόρφωσης σε αυτόν τον οδηγό και το εγχειρίδιο χρήστη. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιά εξοπλισμού ή προσωπικό τραυματισμό εάν δεν τηρείτε τις οδηγίες. Για περισσότερες πληροφορίες για την εγγύηση, επισκεφθείτε την τοποθεσία https://www.aeg-industrialsolar.de/service/downloads/

1.2 Αποποίηση ευθύνης περί ασφαλείας

Προειδοποίηση

Πλευρά DC:

1. Βεβαιωθείτε ότι τα πλαίσια εξαρτημάτων και το σύστημα βραχιόνων είναι γειωμένα με ασφάλεια.
2. Συνδέστε τα καλώδια DC με τους συμπαραδιδόμενους ΦΒ συνδέσμους. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί στον εξοπλισμό εάν χρησιμοποιηθούν άλλοι σύνδεσμοι.
3. Βεβαιωθείτε ότι τα καλώδια DC είναι σφιχτά συνδεδεμένα, με ασφάλεια και σωστά. Η ακατάλληλη καλωδίωση μπορεί να προκαλέσει κακή επαφή ή υψηλή σύνθετη αντίσταση, καθώς και ζημιές στον μετατροπέα.
4. Μετρήστε το καλώδιο DC χρησιμοποιώντας το πολύμετρο, για να αποφύγετε τυχόν σύνδεση με αντίστροφη πολικότητα. Επίσης, η τάση θα πρέπει να είναι κάτω από τη μέγιστη τάση εισόδου DC. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από τυχόν αντίστροφη σύνδεση και υπερβολικά υψηλή τάση.
5. Οι ΦΒ μονάδες που χρησιμοποιούνται μαζί με τον μετατροπέα πρέπει να διαθέτουν αξιολόγηση κατηγορίας Α ΙΕС61730.

Πλευρά AC:

1. Η τάση και η συχνότητα στο σημείο σύνδεσης θα πρέπει να πληρούν τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο.

2. Συνιστάται η χρήση πρόσθετων συσκευών προστασίας στην πλευρά ΑС, όπως διακόπτες ή ασφάλειες Οι προδιαγραφές της συσκευής προστασίας θα πρέπει να αντιστοιχούν τουλάχιστον 1,25 φορές στο ονομαστικό ρεύμα εξόδου ΑС.

3. Το καλώδιο γείωσης του μετατροπέα πρέπει να συνδεθεί σφιχτά. Η αντίσταση ανάμεσα στον ουδέτερο αγωγό και το καλώδιο γείωσης είναι μικρότερη των 10Ω
4. Σας συνιστούμε να χρησιμοποιείτε χάλκινα καλώδια ως καλώδια εξόδου Α. Αν προτιμάτε αλουμινένια καλώδια, τότε μην ξεχάσετε να χρησιμοποιήσετε χαλκό στα αλουμινένια τερματικά προσαρμογέα.

Προϊόν:

1. Μην εφαρμόζετε μηχανικό φορτίο στα τερματικά, καθώς αυτό μπορεί να προκαλέσει ζημιές σε αυτά
2. Όλες οι ετικέτες και τα σύμβολα προειδοποίησης θα πρέπει να είναι ορατά μετά την εγκατάσταση. Απαγορεύεται να μουτζουρώνετε, να προκαλείτε ζημιές ή να καλύπτετε τις ετικέτες της συσκευής.

3. Η μη εξουσιοδοτημένη αποσυναρμολόγηση ή τροποποίηση μπορεί να προκαλέσει ζημιές στον εξοπλισμό. Αυτές οι ζημιές δεν καλύπτονται από την ενγύηση.

4. Εγκαταστήστε τον μετατροπέα μακριά από υψηλό μαγνητικό πεδίο, για την αποφυγή ηλεκτρομαγνητικών παρεμβολών. Εάν υπάρχει οποιοσδήποτε εξοπλισμός ασύρματης επικοινωνίας κάτω από 30 MHz κοντά στον μετατροπέα, θα πρέπει:

5. Να εγκαταστήσετε τον μετατροπέα τουλάχιστον 30 m μακριά από τον εξοπλισμό ασύρματης επικαινωνίας.

6. Να προσθέσετε ένα φίλτρο ΕΜΙ χαμηλών συχνοτήτων ή πυρήνα φερρίτη πολλαπλών σπειρωμάτων στο καλώδιο εισόδου DC ή το καλώδιο εξόδου AC του μετατροπέα.

7. Παρακάτω παρατίθενται οι ετικέτες προειδοποίησης που έχουν τοποθετηθεί πάνω στον μετατροπέα.

	ΚΙΝΔΥΝΟΣ ΥΨΗΛΗΣ ΤΑΣΗΣ. Αποσυνδέετε την τροφοδοτούμενη ενέργεια και απενεργοποιείτε το προϊόν πριν από την εκτέλεσηεργασιών σε αυτό.		Καθυστερημένη αποφόρτιση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση, μέχρι να αποφορτιστούν τελείως τα εξαρτήματα..
	Διαβάστε προσεκτικά τον οδηγό προτού εκτελέσετε εργασίες σε αυτήν τη συσκευή.		Υφίστανται ενδεχόμενοι κίνδυνοι.Φοράτε μέσα ατομικής προστασίας πριν από κάθε εργασία.
	Κίνδυνος υψηλής θερμοκρασίας. Μην αγγίζετε το προϊόν ενώ βρίσκεται σε λειτουργία, για να αποφύγετε τον κίνδυνο εγκαυμάτων.	[2C7Z]	Σημείο γείωσης. Υποδεικνύειτο σημείο σύνδεσης του καλωδίου γείωσης
	Σήμα CE		Απαγορεύεται να απορρίπτετε τον μετατροπέα ως οικιακό απόρριμμα.Απορρίπτετε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς ή επιστρέψτε το στον κατασκευαστή.

1.3 Έλεγχος πριν από την ενεργοποίηση

Αρ.		Έλεγχος
1	□	Το προϊόν έχει εγκατασταθεί σταθερά σε ένα καθαρό μέρος, το οποίο αερίζεται σωστά και διευκολύνει τον χειρισμό.
2	□	Τα καλώδια γείωσης, εισόδου DC, εξόδου AC, καθώς και τα καλώδια επικοινωνίας έχουν συνδεθεί σωστά και με ασφάλεια.
3		Τα δεματικά καλωδίων είναι άθικτα και έχουν περαστεί σωστά και ομοιόμορφα.
4		Οι μη χρησιμοποιούμενες θύρες και τα τερματικά έχουν σφραγιστεί.
5		Η τάση και η συχνότητα στο σημείο σύνδεσης πληρούν τις απαιτήσεις του μετατροπέα για τη σύνδεση στο ηλεκτρικό δίκτυο.

1.4 Δήλωση συμμόρφωσης Ε.Ε.

Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας με ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ραδιοεξοπλισμών 2014/53/ΕΕ (RED)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Η Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας χωρίς ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ (ΗΜΣ)
• Οδηγία χαμηλής τάσης ηλεκτρικών συσκευών 2014/35/EE (LVD)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Μπορείτε να πραγματοποιήσετε λήψη της Δήλωσης συμμόρφωσης Ε.Ε. στην ηλεκτρονική διεύθυνση https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Evδείξεις LED

'Ενδειξη	Κατάσταση	Περιγραφή
Ισχύς		ON = To Wi-Fi είναι συνδεδεμένο / ενεργό.
		ANALAMΠH 1 = Γίνεται επαναφορά του συστήματος Wi-Fi.
		ANALAMΠH 2 = To WiFi δεν είναι συνδεδεμένο με τον δρομολογητή.
		ANALAMΠH 4 = Πρόβλημα διακομιστή Wi-Fi
		ANALAMΠH = To RS485 είναι συνδεδεμένο.
		OFF = To Wi-Fi δεν είναι ενεργό.
Λειτουργία		ON = Ο μετατροπέας παρέχει ηλεκτρική τροφοδοσία.
		OFF = Ο μετατροπέας δεν παρέχει αυτή τη στιγμή ηλεκτρική τροφοδοσία.
Βλάβη		ON = 'Εχει παρουσιαστεί ένα σφάλμα.
		OFF = Κανένα σφάλμα.
