Tipo di prodotto	Inverter solare fotovoltaico
Marca	AEG
Modello	AS-IC02-8000-2
Potenza nominale AC	8000 W
Tensione di ingresso DC max.	600 V (stima)
Tensione di uscita AC	230 V monofase (stima)
Frequenza di uscita	50 Hz (stima)
Rendimento massimo	97,5% (stima)
Grado di protezione	IP65 (stima)
Dimensioni (L x A x P)	600 x 400 x 200 mm (stima)
Peso	28 kg (stima)
Intervallo di temperatura operativa	-25 °C a +60 °C (stima)
Raffreddamento	Convettivo o ventola (stima)
Display	LED indicatori (alimentazione, funzionamento, guasto)
Comunicazione	Wi-Fi integrato, RS485
Protezioni integrate	Anti-isola, protezione DC inversa, protezione contro le sovratensioni, monitoraggio di terra
Norme	CE, RED, RoHS, REACH
Montaggio	A parete o su supporto (stima)
Garanzia	5 anni (stima)
Pagine del manuale	84 pagine

Domande frequenti - AS-IC02-8000-2 AEG

Quali sono le precauzioni di sicurezza essenziali prima di installare l'inverter AEG AS-IC02-8000-2?

Prima di qualsiasi installazione, leggere attentamente la guida di installazione rapida e il manuale d'uso. Indossare dispositivi di protezione individuale (DPI), utilizzare utensili isolati e assicurarsi che l'apparecchio sia spento. Attendere 5 minuti dopo lo spegnimento per consentire la scarica dei componenti.

Come collegare correttamente i cavi DC lato pannelli solari?

Utilizzare solo i connettori fotovoltaici forniti. Verificare la polarità con un multimetro: la tensione deve essere inferiore alla tensione di ingresso DC massima. Assicurarsi che le connessioni siano salde per evitare contatti difettosi o impedenza elevata.

Quali dispositivi di protezione sono consigliati lato AC?

Si consiglia di installare un interruttore automatico o un fusibile lato AC con un calibro almeno 1,25 volte la corrente nominale di uscita AC. Il cavo di protezione PE deve essere collegato correttamente con una resistenza inferiore a 10 Ω tra neutro e terra.

Cosa significano i diversi lampeggi del LED Wi-Fi?

Il LED Wi-Fi indica: acceso fisso = Wi-Fi connesso/attività; 1 lampeggio = ripristino Wi-Fi; 2 lampeggi = non connesso al router; 4 lampeggi = problema del server Wi-Fi; lampeggio lento = connessione RS485 attiva; spento = Wi-Fi disattivato.

Come sapere se l'inverter funziona normalmente?

Il LED 'In funzione' verde è acceso quando l'inverter fornisce energia. Se spento, l'inverter non produce. Il LED 'Guasto' rosso si accende in caso di difetto.

Quale distanza minima devo rispettare tra l'inverter e un'apparecchiatura radio o senza fili?

Per evitare interferenze elettromagnetiche, installare l'inverter ad almeno 30 metri da qualsiasi apparecchiatura senza fili funzionante al di sotto di 30 MHz, o aggiungere un filtro EMI passa-basso o un nucleo di ferrite sui cavi DC/AC.

Posso usare cavi in alluminio per l'uscita AC?

Sì, ma è necessario utilizzare morsetti adattatori speciali rame/alluminio per garantire un collegamento corretto. Si consigliano cavi in rame per un'affidabilità ottimale.

Come mettere a terra l'inverter?

Assicurarsi che i telai dei moduli PV e il sistema di supporto siano correttamente collegati a terra. Il punto di messa a terra (PE) è indicato sull'apparecchio. Utilizzare un cavo di protezione con resistenza di terra inferiore a 10 Ω.

Cosa fare se l'inverter mostra un LED di guasto?

Se il LED rosso 'Guasto' è acceso, spegnere immediatamente l'alimentazione DC e AC. Attendere 5 minuti, quindi verificare le connessioni e le tensioni. Consultare il manuale per il codice di errore specifico o contattare il servizio post-vendita.

Come smaltire correttamente l'inverter a fine vita?

Non gettare l'inverter nei rifiuti domestici. Conformemente alla direttiva RAEE (2012/19/UE), riportarlo a un punto di raccolta autorizzato o restituirlo al produttore per un riciclaggio appropriato.

MANUALE UTENTE AS-IC02-8000-2 AEG

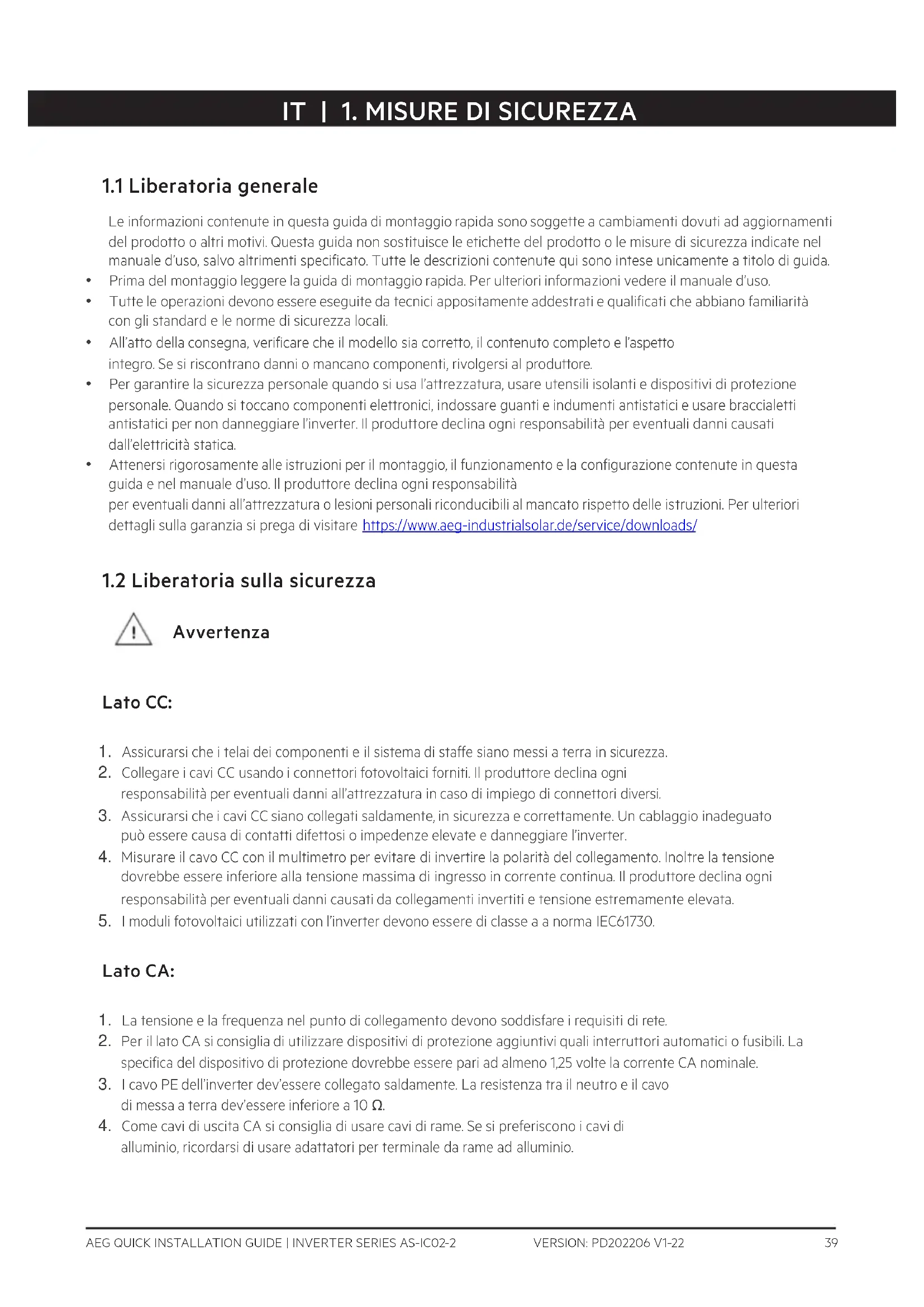

1.1 Liberatoria generale

Le informazioni contenute in questa guida di montaggio rapida sono soggette a cambiamenti dovuti ad aggiornamenti del prodotto o altri motivi. Questa guida non sostituisce le etichette del prodotto o le misure di sicurezza indicate nel manuale d'uso, salvo altrimenti specificato. Tutte le descrizioni contenute qui sono intese unicamente a titolo di guida.

• Prima del montaggio leggere la guida di montaggio rapida. Per ulteriori informazioni vedere il manuale d'uso.
• Tutte le operazioni devono essere eseguite da tecnici appositamente addestrati e qualificati che abbiano familiarità con gli standard e le norme di sicurezza locali.
• All'atto della consegna, verificare che il modello sia corretto, il contenuto completo e l'aspetto integro. Se si riscontrano danni o mancano componenti, rivolgersi al produttore.
• Per garantire la sicurezza personale quando si usa l'attrezzatura, usare utensili isolanti e dispositivi di protezione personale. Quando si toccano componenti elettronici, indossare guanti e indumenti antistatici e usare braccialetti antistatici per non danneggiare l'inverter. Il produttore declina ogni responsabilità per eventuali danni causati dall'elettricità statica.
• Attenersi rigorosamente alle istruzioni per il montaggio, il funzionamento e la configurazione contenute in questa guida e nel manuale d'uso. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura o lesioni personali riconducibili al mancato rispetto delle istruzioni. Per ulteriori dettagli sulla garanzia si prega di visitare https://www.aeg-industrialsolar.de/service/downloads/

1.2 Liberatoria sulla sicurezza

Avvertenza

Lato CC:

1. Assicurarsi che i telai dei componenti e il sistema di staffe siano messi a terra in sicurezza.
2. Collegare i cavi CC usando i connettori fotovoltaici forniti. Il produttore declina ogni responsabilità per eventuali danni all'attrezzatura in caso di impiego di connettori diversi.
3. Assicurarsi che i cavi CC siano collegati saldamente, in sicurezza e correttamente. Un cablaggio inadeguato può essere causa di contatti difettosi o impedenze elevate e danneggiare l'inverter.
4. Misurare il cavo CC con il multimetro per evitare di invertire la polarità del collegamento. Inoltre la tensione dovrebbe essere inferiore alla tensione massima di ingresso in corrente continua. Il produttore declina ogni responsabilità per eventuali danni causati da collegamenti invertiti e tensione estremamente elevata.
5. I moduli fotovoltaici utilizzati con l'inverter devono essere di classe a a norma IEC61730.

Lato CA:

1. La tensione e la frequenza nel punto di collegamento devono soddisfare i requisiti di rete.
2. Per il lato CA si consiglia di utilizzare dispositivi di protezione aggiuntivi quali interruttori automatici o fusibili. La specifica del dispositivo di protezione dovrebbe essere pari ad almeno 1,25 volte la corrente CA nominale.
3. I cavo PE dell'inverter dev'essere collegato saldamente. La resistenza tra il neutro e il cavo di messa a terra dev'essere inferiore a 10 Ω.
4. Come cavi di uscita CA si consiglia di usare cavi di rame. Se si preferiscono i cavi di alluminio, ricordarsi di usare adattatori per terminale da rame ad alluminio.

Prodotto:

Non applicare carichi meccanici ai terminali, altrimenti i terminali possono subire danni.

1. Tutte le etichette e i contrassegni di avvertenza devono essere visibili dopo il montaggio. Non scarabocchiare, danneggiare o coprire le etichette del dispositivo.
2. Lo smontaggio o la modifica non autorizzati possono danneggiare l'attrezzatura, il danno non è coperto dalla garanzia.
3. Installare l'inverter lontano da campi magnetici elevati per evitare interferenze elettromagnetiche. Se sono presenti apparecchiature di comunicazione radio o wireless con frequenze inferiori a 30MHz vicino all'inverter, è necessario:

• Installare l'inverter ad almeno 30 m di distanza dall'apparecchiatura wireless.
- Aggiungere un filtro EMI passa basso o un nucleo di ferrite a più avvolgimenti al cavo di ingresso CC o al cavo di uscita CA dell'inverter.

1. Di seguito sono riportate le etichette di avvertenza dell'inverter.

	PERICOLO: ALTA TENSIONEScollegare l'alimentazione e spegnere il prodotto prima di intervenire su di esso.		Scarica ritardata. Dopo aver disinserito l'alimentazione, attendere 5 minuti finché tutti i componenti non siano completamente scaricati.
	Leggere la guida prima di intervenire su questo dispositivo.		Esiste un rischio potenziale. Prima di qualsiasi intervento indossare DPI adeguati.
	Rischio di alta temperatura. Non toccare il prodotto in funzione per evitare di arrecarsi ustioni.		Punto di messa a terra. Indica la posizione per il collegamento del cavo PE.
	Marcatura CE		Non smaltire l'inverter tra i rifiuti domestici. Smaltire il produttore in conformità alle leggi e ai regolamenti locali o rispedirlo al produttore.

1.3 Controllo prima dell'accensione

N.		Og getto del controllo
1		Il prodotto è montato saldamente in un luogo pulito, ben ventilato e di facile accesso.
2		I cavi PE, di ingresso CC e uscita CA e di comunicazione sono collegati correttamente e saldamente.
3		Le fascette serracavo sono intatte e collocate correttamente e uniformemente.
4		Gli attacchi e i terminali non utilizzati sono sigillati.
5		La tensione e la frequenza nel punto di collegamento soddisfano i requisiti per il collegamento dell'inverter alla rete.

1.4 Dichiarazione di conformità UE

Solar Solutions dichiara che l'inverter con moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva apparecchiature radio 2014/53/UE (RED)
• Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS)
• Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE
- Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)

Solar Solutions dichiara che l'inverter senza moduli di comunicazione wireless, venduto nel mercato europeo, soddisfa i requisiti delle seguenti direttive:

• Direttiva compatibilità elettromagnetica 2014/30/UE (EMC)
  • Direttiva bassa tensione 2014/35/UE (LVD)
  • Direttiva 2011/65/UE sulla restrizione delle sostanze pericolose e (UE) 2015/863 (RoHS)
  • Rifiuti di apparecchiature elettriche ed elettroniche 2012/19/UE
  • Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (CE) n. 1907/2006 (REACH)
  È possibile scaricare la dichiarazione di conformità UE all'indirizzo https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Spie LED

Spia	Stat Φ	Descrizione
[8048]Potenza		ACCESA = Wi-Fi collegato / attivo.
		LAMPEGGIA 1 = reset sistema Wi-Fi in corso.
		LAMPEGGIA 2 = WiFi non collegato al router.
		LAMPEGGIA 4 = problema server Wi-Fi
		LAMPEGGIA = RS485 collegato.
		SPENTA = Wi-Fi non attivo.
In funzione		ACCESA = l'inverter sta alimentando energia.
		SPENTA = l'inverter non sta alimentando energia.
Guasto		ACCESA = si è verificato un guasto.
