AS-IC02-8000-2 - Päikesepaneeli inverter AEG - Tasuta kasutusjuhend

Toote tüüp	Päikesepaneeli inverter
Kaubamärk	AEG
Mudel	AS-IC02-8000-2
Nimivõimsus AC	8000 W
Maksimaalne DC sisendpinge	600 V (hinnanguline)
AC väljundpinge	230 V ühefaasiline (hinnanguline)
Väljundsagedus	50 Hz (hinnanguline)
Maksimaalne kasutegur	97,5 % (hinnanguline)
Kaitsetase	IP65 (hinnanguline)
Mõõtmed (P x K x S)	600 x 400 x 200 mm (hinnanguline)
Kaal	28 kg (hinnanguline)
Töötemperatuuri vahemik	-25 °C kuni +60 °C (hinnanguline)
Jahutus	Konvektiivne või ventilaator (hinnanguline)
Ekraan	LED indikaatorid (toide, töö, rike)
Side	Sisseehitatud WiFi, RS485
Sisseehitatud kaitse	Saarte vastane, pöörd-DC kaitse, ülepingekaitse, maa seire
Standardid	CE, RED, RoHS, REACH
Paigaldus	Seinale või alusele (hinnanguline)
Garantii	5 aastat (hinnanguline)
Juhendi leheküljed	84 lehekülge

Korduma kippuvad küsimused - AS-IC02-8000-2 AEG

Millised on olulised ohutusmeetmed enne AEG AS-IC02-8000-2 inverteri paigaldamist?

Enne paigaldamist lugege hoolikalt kiirpaigaldusjuhendit ja kasutusjuhendit. Kandke isikukaitsevahendeid (IKV), kasutage isoleeritud tööriistu ja veenduge, et seade on pingevaba. Oodake pärast pingevabastamist 5 minutit, et komponendid saaksid tühjeneda.

Kuidas õigesti ühendada päikesepaneelide poolel olevad alalisvoolukaablid?

Kasutage ainult kaasasolevaid PV-ühendusi. Kontrollige polaarsust multimeetriga: pinge peab olema väiksem kui maksimaalne alalispinge sisend. Veenduge, et ühendused on kindlad, et vältida halbu kontakte või suurt takistust.

Milliseid kaitseseadmeid soovitatakse vahelduvvoolu poolel?

Soovitatav on paigaldada vahelduvvoolu poolele kaitselüliti või kaitse, mille nimiväärtus on vähemalt 1,25 korda suurem kui nimiväljundvool. Kaitsejuhe PE peab olema korralikult ühendatud, takistusega alla 10 Ω nulli ja maa vahel.

Mida tähendavad Wi-Fi tule erinevad vilkumised?

Wi-Fi tuli näitab: püsivalt põleb = Wi-Fi ühendatud/tegevus; 1 vilkumine = Wi-Fi lähtestamine; 2 vilkumist = pole ruuteriga ühendatud; 4 vilkumist = Wi-Fi serveri probleem; aeglane vilkumine = RS485 ühendus aktiivne; kustunud = Wi-Fi välja lülitatud.

Kuidas teada, kas inverter töötab normaalselt?

Roheline 'Töös' tuli põleb, kui inverter annab energiat. Kui see on kustunud, inverter ei tooda. Punane 'Rike' tuli süttib vea korral.

Millist minimaalset kaugust pean järgima inverteri ja raadio- või juhtmevaba seadme vahel?

Elektromagnetiliste häirete vältimiseks paigaldage inverter vähemalt 30 meetri kaugusele igast juhtmevabast seadmest, mis töötab alla 30 MHz, või lisage alalis- ja vahelduvvoolu kaablitele madalpääs EMI filter või ferriitsüdamik.

Kas ma saan kasutada alumiiniumkaableid vahelduvvoolu väljundi jaoks?

Jah, kuid peate kasutama spetsiaalseid vask/alumiinium adapterklemmid, et tagada korralik ühendus. Optimaalse töökindluse tagamiseks soovitatakse vaskkaableid.

Kuidas inverterit maandada?

Veenduge, et PV-moodulite raamid ja tugisüsteem on korralikult maandatud. Maanduspunkt (PE) on märgitud seadmel. Kasutage kaitsejuhet, mille maandustakistus on alla 10 Ω.

Mida teha, kui inverteril süttib rikketuli?

Kui punane 'Rike' tuli põleb, lülitage kohe alalis- ja vahelduvvoolu toide välja. Oodake 5 minutit, seejärel kontrollige ühendusi ja pingeid. Vaadake konkreetse veakoodi jaoks juhendit või võtke ühendust klienditeenindusega.

Kuidas inverterit õigesti utiliseerida elutsükli lõpus?

Ärge visake inverterit olmejäätmete hulka. Vastavalt elektri- ja elektroonikaseadmete jäätmete direktiivile (2012/19/EL) viige see kogumispunkti või saatke tootjale tagasi nõuetekohaseks ringlussevõtuks.

KASUTUSJUHEND AS-IC02-8000-2 AEG

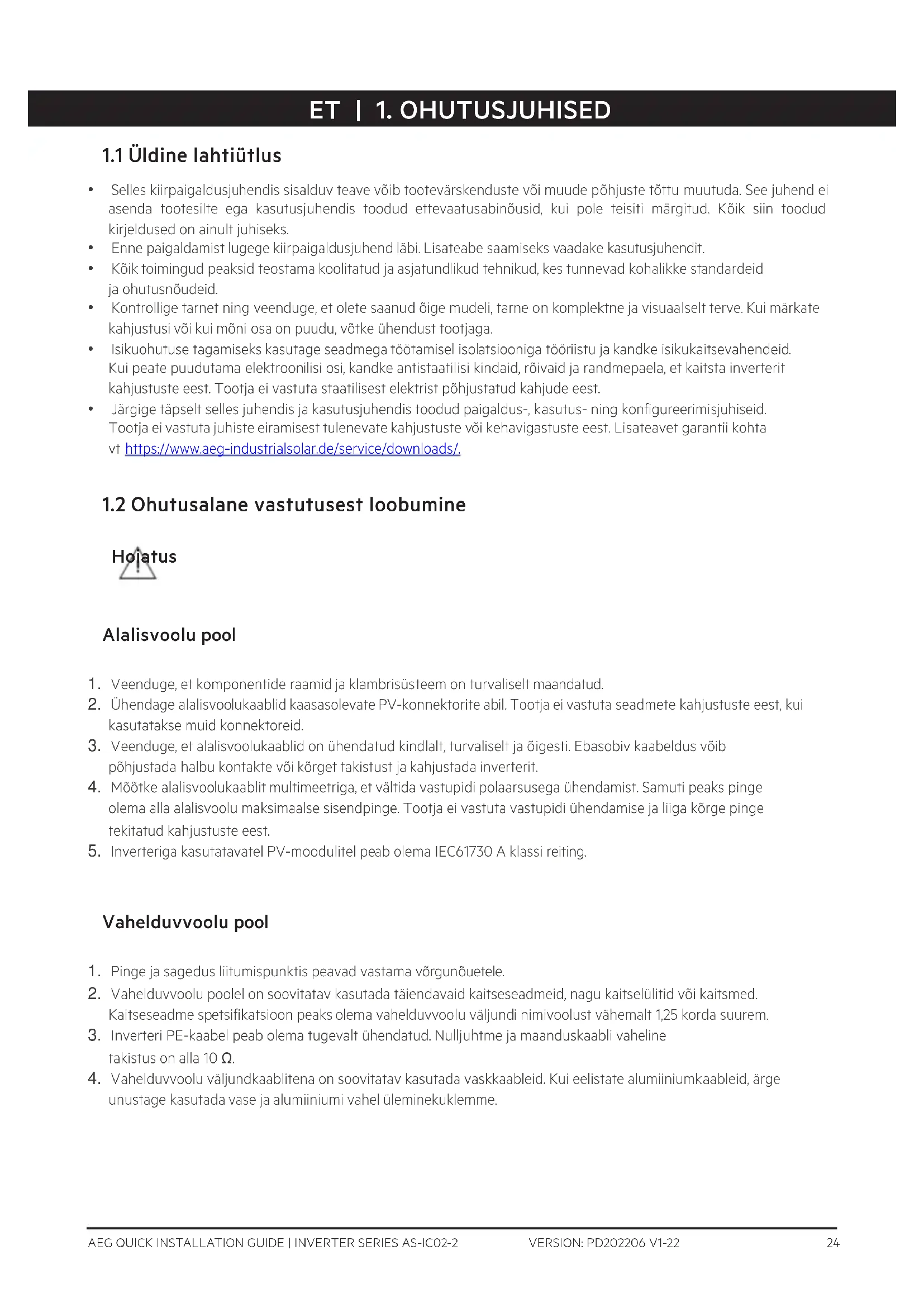

1.1 Üldine lahtiütlus

• Selles kiirpaigaldusjuhendis sisalduv teave võib tootevärskenduste või muude põhjuste tõttu muutuda. See juhend ei asenda tootesilte ega kasutusjuhendis toodud ettevaatusabinõusid, kui pole teisiti märgitud. Kõik siin toodud kirjeldused on ainult juhiseks.
• Enne paigaldamist lugege kiirpaigaldusjuhend läbi. Lisateabe saamiseks vaadake kasutusjuhendit.
• Köik toimingud peaksid teostama koolitatud ja asjatundlikud tehnikud, kes tunnevad kohalikke standardeid ja ohutusnõudeid.
• Kontrollige tarnet ning veenduge, et olete saanud õige mudeli, tarne on komplektne ja visuaalselt terve. Kui märkate kahjustusi või kui mõni osa on puudu, võtke ühendust tootjaga.
• Isikuohutuse tagamiseks kasutage seadmega töötamisel isolatsiooniga tööriistu ja kandke isikukaitsevahendeid. Kui peate puudutama elektroonilisi osi, kandke antistaatilisi kindaid, röivaid ja randmepaela, et kaitsta inverterit kahjustuste eest. Tootja ei vastuta staatilisest elektrist pöhjustatud kahjude eest.
• Järgige täpselt selles juhendis ja kasutusjuhendis toodud paigaldus-, kasutus- ning konfigureerimisjuhiseid. Tootja ei vastuta juhiste eiramisest tulenevate kahjustuste või kehavigastuste eest. Lisateavet garantii kohta vt https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Ohutusalane vastutusest loobumine

Alalisvoolu pool

1. Veenduge, et komponentide raamid ja klambrisüsteem on turvaliselt maandatud.
2. Ühendage alalisvoolukaablid kaasasolevate PV-konnektorite abil. Tootja ei vastuta seadmete kahjustuste eest, kui kasutatakse muid konnektoreid.
3. Veenduge, et alalisvoolukaablid on ühendatud kindlalt, turvaliselt ja öigesti. Ebasobiv kaabeldus vöib pöhjustada halbu kontakte vöi körget takistust ja kahjustada inverterit.
4. Möõtke alalisvoolukaablit multimeetriga, et vältida vastupidi polaarsusega ühendamist. Samuti peaks pinge olema alla alalisvoolu maksimaalse sisendpinge. Tootja ei vastuta vastupidi ühendamise ja liiga kõrge pinge tekitatud kahjustuste eest.
5. Inverteriga kasutatavatel PV-moodulitel peab olema IEC61730 A klassi reiting.

Vahelduvvoolu pool

1. Pinge ja sagedus liitumispunktis peavad vastama võrgunõuetele.
2. Vahelduvvoolu poolel on soovitatav kasutada täiendavaid kaitseseadmeid, nagu kaitselülitid või kaitsmed. Kaitseseadme spetsifikatsioon peaks olema vahelduvvoolu väljundi nimivoolust vähemalt 1,25 korda suurem.
3. Inverteri PE-kaabel peab olema tugevalt ühendatud. Nulljuhtme ja maanduskaabli vaheline takistus on alla 10 Ω.
4. Vahelduvvoolu väljundkaablitena on soovitatav kasutada vaskkaableid. Kui eelistate alumiiniumkaableid, ärge unustage kasutada vase ja alumiiniumi vahel üleminekuklemme.

Toode:

1. Ärge rakendage klemmidele mehaanilist koormust, vastasel juhul võivad klemmid kahjustuda.
2. Kõik sildid ja hoiatusmärgid peavad pärast paigaldamist olema nähtavad. Ärge sodige, kahjustage ega katke seadmel ühtegi silti.
3. Omavoliline lahtivõtmine või muutmine võib seadet kahjustada. Selline kahjustus ei kuulu garantii alla.
4. Elektromagnetiliste häirete vältimiseks installige inverter tugevast magnetväljast eemale. Kui inverteri läheduses leidub raadio- või juhtmevaba side varustust, mille sagedus on alla 30 MHz, siis tuleb teil:
   • Installida inverter vähemalt 30 m kaugusele juhtmevabast varustusest.

5. Lisada inverteri alalisvoolu (DC) sisendkaablile või vahelduvvoolu (AC) väljundkaablile madalsageduslik EMI filter või mitme mähisega ferriitsüdamik.

6. Inverteril on järgmised hoiatussildid.

	KÖRGEPINGEOHT. Enne töö alustamist seadmel lülitage see välja ja lahutage vooluvõrgust.		Viivitusega tühjakslaadimine. Pärast väljalülitamist oodake viis minutit, kuni komponendid on täielikult tühjaks laadinud.
	Enne töö alustamist selle seadmega lugege juhend läbi.		Võimalikud riskid on olemas. Enne mistahes tööde alustamist võtke kasutusele sobivad isikukaitsevahendid.
	Kõrge temperatuuri oht. Põletustraumade vältimiseks ärge puudutage töötavat toodet.		Maanduspunkt. Näitab PE-kaabli ühendamise kohta.
	CE-märgis		Ärge visake inverterit olmejäätmete hulka. Kõrvaldage toode kasutuselt vastavalt kohalikele seadustele ja määrustele või saatke see tagasi tootjale.

1.3 Kontrolltoimingud enne sisselülitamist

Nr.		Kontrolltoiming
1		Toode on paigaldatud tugevalt puhtasse, hästi ventileeritavasse ja hölpsasti kasutatavasse kohta.
2		PE, alalisvoolu sisend, vahelduvvoolu väljund ja sidekaablid on õigesti ja tugevalt ühendatud.
3		Kaablikinnitused on terved, korralikult ja ühtlaselt joondatud.
4		Kasutamata pordid ja klemmid on kaetud.
5		Liitumispunkti pinge ja sagedus vastavad inverteri võrgunõuetele.

1.4 ELi vastavusdeklaratsioon

Solar Solutions deklareerib käesolevaga, et juhtmevabade sidemoodulitega inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Raadioseadmete direktiiv 2014/53/EL (RED)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH)

Solar Solutions deklareerib käesolevaga, et ilma juhtmevabade sidemooduliteta inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Elektromagnetilise ühilduvuse direktiiv 2014/30/EL (EMC)
• Elektriseadmete madalpinge direktiiv 2014/35/EL (LVD)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH) ELi vastavusdeklaratsiooni saate alla laadida aadressilt https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-märgutuled

Märgutuli	∅lek	Kirjeldus
Toide		SEES = Wi-Fi ühendatud / aktiivne.
		VILGUB 1 = Wi-Fi süsteem lähtestub.
		VILGUB 2 = Wi-Fi ei ole ruuteriga ühendatud.
		VILGUB 4 = Wi-Fi serveri probleem
		VILGUB = RS485 on ühendatud.
		VÄLJAS = Wi-Fi ei ole aktiivne.
Töötamine		SEES = inverter annab toidet.
		VÄLJAS = inverter ei anna hetkel toidet.
Häre		SEES = ilmnes törge.
