AS-IC02-8000-2 - Saulės keitiklis AEG - Nemokama naudojimo instrukcija

Produkto tipas	Saulės fotovoltinis inverteris
Prekės ženklas	AEG
Modelis	AS-IC02-8000-2
Vardinė kintamosios srovės galia	8000 W
Maksimali nuolatinės srovės įėjimo įtampa	600 V (apytiksliai)
Kintamosios srovės išėjimo įtampa	230 V vienfazis (apytiksliai)
Išėjimo dažnis	50 Hz (apytiksliai)
Maksimalus naudingumo koeficientas	97,5 % (apytiksliai)
Apsaugos klasė	IP65 (apytiksliai)
Matmenys (Ilgis x Aukštis x Gylis)	600 x 400 x 200 mm (apytiksliai)
Svoris	28 kg (apytiksliai)
Darbinės temperatūros diapazonas	nuo -25 °C iki +60 °C (apytiksliai)
Aušinimas	Konvekcinis arba ventiliatorius (apytiksliai)
Ekranas	LED indikatoriai (maitinimas, veikimas, gedimas)
Ryšys	Integruotas Wi-Fi, RS485
Integruota apsauga	Apsauga nuo salos efekto, atvirkštinės nuolatinės srovės apsauga, apsauga nuo viršįtampių, įžminimo stebėjimas
Standartai	CE, RED, RoHS, REACH
Montavimas	Ant sienos arba ant laikiklio (apytiksliai)
Garantija	5 metai (apytiksliai)
Vartotojo vadovo puslapiai	84 puslapiai

Dažnai užduodami klausimai - AS-IC02-8000-2 AEG

Kokios yra būtinos saugumo priemonės prieš montuojant AEG AS-IC02-8000-2 inverterį?

Prieš bet kokį montavimą atidžiai perskaitykite greitojo montavimo vadovą ir naudojimo instrukciją. Dėvėkite asmenines apsaugos priemones (AAP), naudokite izoliuotus įrankius ir įsitikinkite, kad prietaisas yra išjungtas. Po išjungimo palaukite 5 minutes, kad komponentai išsikrautų.

Kaip teisingai prijungti nuolatinės srovės kabelius saulės baterijų pusėje?

Naudokite tik pateiktus fotovoltinius jungtis. Patikrinkite poliškumą multimetru: įtampa turi būti mažesnė už maksimalią nuolatinės srovės įėjimo įtampą. Įsitikinkite, kad jungtys yra tvirtos, kad būtų išvengta blogo kontakto ar didelės varžos.

Kokie apsaugos įtaisai rekomenduojami kintamosios srovės pusėje?

Rekomenduojama sumontuoti kintamosios srovės pusėje automatinį jungiklį arba saugiklį, kurio nominali vertė yra bent 1,25 karto didesnė už vardinę kintamosios srovės išėjimo srovę. Apsauginis PE kabelis turi būti tinkamai prijungtas, o varža tarp neutralaus ir įžeminimo turi būti mažesnė nei 10 Ω.

Ką reiškia skirtingi Wi-Fi indikatoriaus mirgėjimai?

Wi-Fi indikatorius rodo: nuolat šviečia = Wi-Fi prijungtas/veikla; 1 mirgėjimas = Wi-Fi atstatymas; 2 mirgėjimai = neprisijungta prie maršrutizatoriaus; 4 mirgėjimai = Wi-Fi serverio problema; lėtas mirgėjimas = RS485 ryšys aktyvus; išjungtas = Wi-Fi išjungtas.

Kaip sužinoti, ar inverteris veikia normaliai?

Žalias indikatorius 'Veikia' šviečia, kai inverteris tiekia energiją. Jei jis išjungtas, inverteris negamina. Raudonas indikatorius 'Gedimas' užsidega gedimo atveju.

Kokio minimalaus atstumo turiu laikytis tarp inverterio ir radijo ar belaidžio įrenginio?

Norėdami išvengti elektromagnetinių trukdžių, įrenkite inverterį bent 30 metrų atstumu nuo bet kokios belaidės įrangos, veikiančios žemiau 30 MHz, arba pridėkite žemų dažnių EMI filtrą arba ferito šerdį ant nuolatinės/kintamos srovės kabelių.

Ar galiu naudoti aliuminio kabelius kintamosios srovės išėjimui?

Taip, bet turite naudoti specialias vario/aliuminio adapterių gnybtus, kad būtų užtikrintas tinkamas ryšys. Siekiant optimalaus patikimumo, rekomenduojami variniai kabeliai.

Kaip įžeminti inverterį?

Įsitikinkite, kad fotovoltinių modulių rėmai ir atraminė sistema yra tinkamai įžeminti. Įžeminimo taškas (PE) nurodytas ant prietaiso. Naudokite apsauginį kabelį, kurio įžeminimo varža mažesnė nei 10 Ω.

Ką daryti, jei inverteris rodo gedimo indikatorių?

Jei raudonas indikatorius 'Gedimas' šviečia, nedelsiant išjunkite nuolatinės ir kintamos srovės maitinimą. Palaukite 5 minutes, tada patikrinkite jungtis ir įtampas. Dėl konkretaus klaidos kodo žiūrėkite vadovą arba kreipkitės į techninės priežiūros tarnybą.

Kaip tinkamai utilizuoti inverterį pasibaigus jo tarnavimo laikui?

Neišmeskite inverterio su buitinėmis atliekomis. Pagal WEEE direktyvą (2012/19/EB) grąžinkite jį į patvirtintą surinkimo punktą arba grąžinkite gamintojui tinkamam perdirbimui.

NAUDOJIMO INSTRUKCIJA AS-IC02-8000-2 AEG

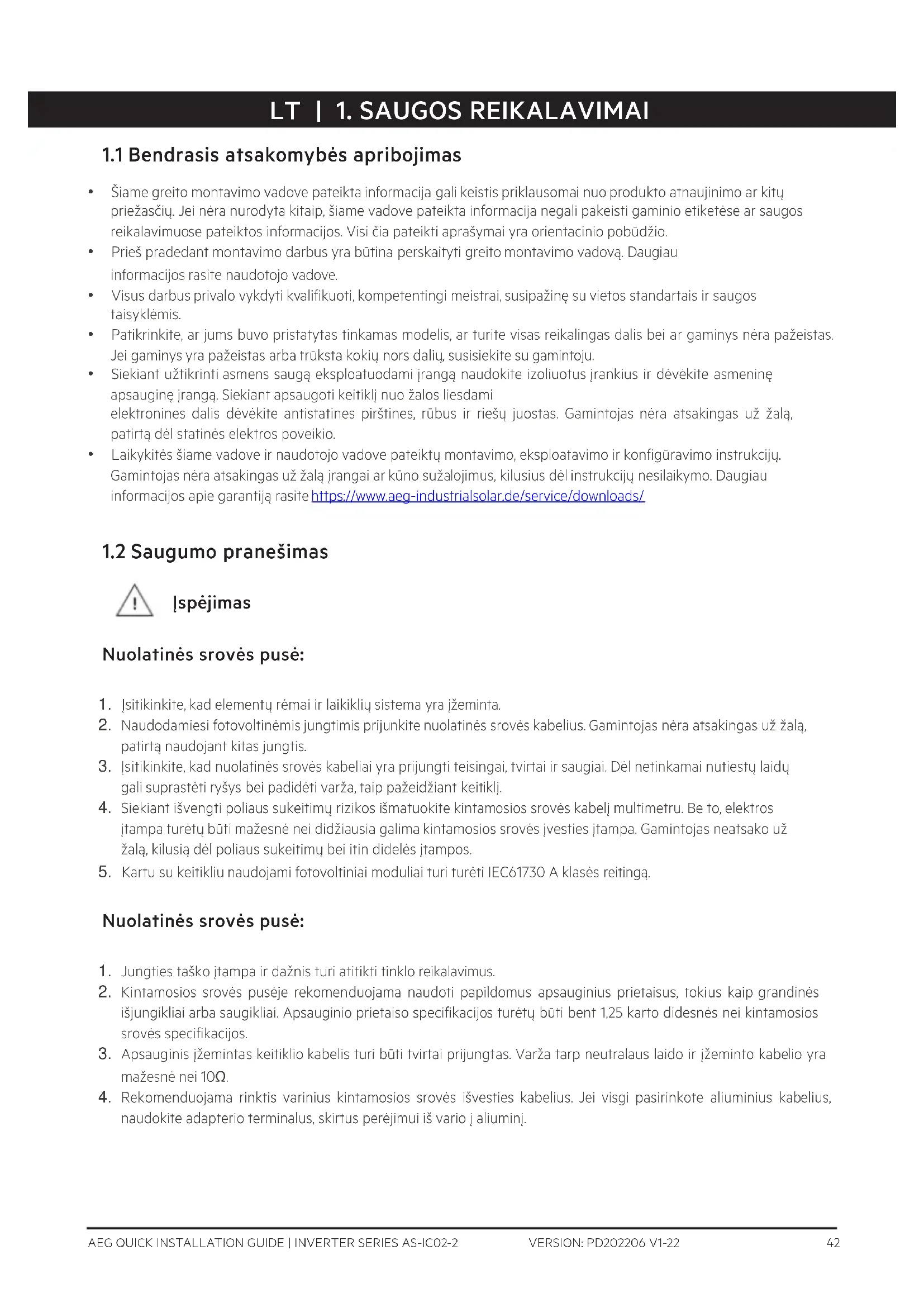

1.1 Bendrasis atsakomybės apribojimas

• Šiame greito montavimo vadove pateikta informacija gali keistis priklausomai nuo produkto atnaujinimo ar kitų priežasčių. Jei nėra nurodyta kitaip, šiame vadove pateikta informacija negali pakeisti gaminio etiketėse ar saugos reikalavimuose pateiktos informacijos. Visi čia pateikti aprašymai yra orientacinio pobūdžio.
• Prieš pradedant montavimo darbus yra būtina perskaityti greito montavimo vadovą. Daugiau informacijos rasite naudotojo vadove.
• Visus darbus privalo vykdyti kvalifikuoti, kompetentingi meistrai, susipažinę su vietos standartais ir saugos taisyklémis.
• Patikrinkite, ar jums buvo pristatytas tinkamas modelis, ar turite visas reikalingas dalis bei ar gaminys nėra pažeistas. Jei gaminys yra pažeistas arba trūksta kokių nors dalių, susisiekite su gamintoju.
• Siekiant užtikrinti asmens saugą eksploatuodami įrangą naudokite izoliuotus įrankius ir dévékite asmeninę apsauginę įrangą. Siekiant apsaugoti keitiklj nuo žalos liesdami elektronines dalis dévékite antistatines pirštines, rūbus ir riešų juostas. Gamintojas nėra atsakingas už žalą, patirtą dėl statinės elektros poveikio.
• Laikykitės šiame vadove ir naudotojo vadove pateiktų montavimo, eksploatavimo ir konfigūravimo instrukcijų. Gamintojas nėra atsakingas už žalą įrangai ar kūno sužalojimus, kilusius dėl instrukcijų nesilaikymo. Daugiau informacijos apie garantiją rasite https://www.aeg-industrialsolar.de/service/downloads/

1.2 Saugumo pranešimas

Ispėjimas

Nuolatinès srovès pusè:

1. Isitikinkite, kad elementų rėmai ir laikiklių sistema yra jžeminta.
2. Naudodamiesi fotovoltinėmis jungtimis prijunkite nuolatinės srovės kabelius. Gamintojas nėra atsakingas už žalą, patirtą naudojant kitas jungtis.
3. Isitikinkite, kad nuolatinės srovės kabeliai yra prijungti teisingai, tvirtai ir saugiai. Dėl netinkamai nutiestų laidų gali suprastėti ryšys bei padidėti varža, taip pažeidžiant keitiklj.
4. Siekiant išvengti poliaus sukeitimų rizikos išmatuokite kintamosios srovės kabelį multimetru. Be to, elektros įtampa turėtų būti mažesnė nei didžiausia galima kintamosios srovės įvesties įtampa. Gamintojas neatsako už žalą, kilusią dėl poliaus sukeitimų bei itin didelės įtampos.
5. Kartu su keitikliu naudojami fotovoltiniai moduliai turi tureti IEC61730 A klasės reitinga.

Nuolatinès srovès pusè:

1. Jungties taško jtampa ir dažnis turi atitikti tinklo reikalavimus.
2. Kintamosios srovės pusėje rekomenduojama naudoti papildomus apsauginius prietaisus, tokius kaip grandinės išjungikliai arba saugikliai. Apsauginio prietaiso specifikacijos turėtų būti bent 1,25 karto didesnės nei kintamosios srovės specifikacijos.
3. Apsauginis jžemintas keitiklio kabelis turi būti tvirtai prijungtas. Varža tarp neutralaus laido ir jžeminto kabelio yra mažesné nei 10Ω.
4. Rekomenduojama rinktis varinius kintamosios srovės išvesties kabelius. Jei visgi pasirinkote aliuminius kabelius, naudokite adapterio terminalus, skirtus perėjimui iš vario j aliuminį.

Gaminys:

1. Venkite mechaninės terminalų apkrovos - ji gali juos pažeisti.
2. Atlikus montavimo darbus visos etiketės bei įspėjamieji ženklai turi būti aiškiai matomi. Neužpieškite, nepaženkite bei nepadenkite ant jrenginio esančių etikečių.
3. Neleistinas jrangos išmontavimas ar pakeitimas gali ją pažeisti. Tokiems pažeidimams garantija nėra taikoma.
4. Norėdami išvengti elektromagnetinių trukdžių, keitiklj montuokite atokiau nuo stipraus magnetinio lauko. Jei šalia keitiklio yra radijo ar belaidžių įrenginių, kurie veikia mažesniu nei 30 Mhz dažniu, privalote:

- Irengti keitiklj ne mažesniu kaip 30 m atstumu nuo belaidžių jrenginių.

- Ant keitiklio nuolatinės srovės įvesties kabelio arba kintamosios srovės išvesties kabelio uždėkite žemo pralaidumo elektromagnetinių trukdžių filtrą arba kelių apvijų ferito žiedą.

1. Keitiklis gali rodyti toliau pateiktus įspėjimus:

	AUKŠTOS ĮTAMPOS PAVOJUS. Prieš pradėdami tvarkyti gaminį atjunkite maitinimą ir išjunkite gaminį.		Uždelstas iškrovimas. Išjungę energijos tiekimą palaukite 5 minutes, kol visi elementai bus pilnai iškrauti.
	Prieš eksploatuodami įrenginį atidžiai perskaitykite šį vadovą.		Yra pavjoaus tikimybė. Atlikdami bet kokias operacijas dėvėkite apsauginį įrangą.
	Aukštos temperatūros pavojus. Nelieskite produkto veikimo metu, kad išvengtumėte pavojaus nudegti.		Įžeminimo taškas. Nurodo apsauginio įžeminto kabelio įvesties tašką.
	CE žymėjimas		Keitiklio negalima išmesti kaip buitinių atliekų. Išmeskite produktą pagal vietinius įstatymus ir taisykles arba grąžinkite gamintojui.

1.3 Patikra prieš jjungimą

Nr..		Patikrinimas
1	☐	Gaminys yra tvirtai sumontuotas švarioje ir gerai ventiliuojamoje vietoje, iš kurios jį lengva valdyti.
2	☐	Polietileno kabeliai, nuolatinės srovės įvestis, kintamosios srovės išvestis ir ryšio kabeliai yra tinkamai ir saugiai prijungti.
3	☐	Kabelių spaustukai nėra pažeisti, jie yra nukreipti tinkamai ir tolygiai.
4	☐	Nenaudojami lizdai ir terminalai yra užsandarinti.
5	☐	Jungties taško įtampa ir dažnis atitinka prijungimo prie keitiklio tinklo reikalavimus.

1.4 ES Atitikties deklaracija

Šiuo dokumentu „Solar Solutions“ pareiškia, kad Europos rinkoje parduodamas keitiklis su belaidžio ryšio moduliais atitinka šių direktyvų reikalavimus:

• Radijo jrangos direktyvą 2014/53/EU (RED),
- Pavojingu medžiagų naudojimo apribojimo direktyvą 2011/65/EU ir (EU) 2015/863 (RoHS),
- Elektros ir elektroninės įrangos atliekų direktyvą 2012/19/EU,
- Nuostatos dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (EK) Nr. 1907/2006 (REACH).

Šiuo dokumentu „Solar Solutions“ pareiškia, kad Europos rinkoje parduodamas keitiklis be belaidžio ryšio modulių atitinka šių direktyvų reikalavimus:

• Elektromagnetinio suderinamumo direktyvą 2014/30/EU (EMC),
- Elektros aparatų žemos įtampos direktyva 2014/35/EU (LVD),
- Pavojingu medžiagų naudojimo apribojimo direktyvą 2011/65/EU ir (EU) 2015/863 (RoHS),
- Elektros ir elektroninės jrangos atlieku direktyvą 2012/19/EU,
- Nuostatos dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (EK) Nr. 1907/2006 (REACH).

ES atitikties deklaraciją galite parsisiusti apsilankę adresu https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED rodikliai

Rodiklis	Padétis	Aprašymas
Maitinimas		ON = Wi-Fi prijungta / aktyvi.
		1 MIRKSNIS = Wi-Fi sistema persikrauna.
		2 MIRKSNIS = Wi-Fi neprijungta prie maršrutizatoriaus.
		4 MIRKSNIS = Wi-Fi serverio problema
		MIRKSNIS = RS485 prijungta.
		OFF = Wi-Fi neaktyvi.
Eksploatuojama		ON = Keitiklis yra maitinamas.
		OFF = Šiuo metu keitiklis nėra maitinamas.
Klaida		ON = Klaida.
