Produkttype	Solcelleomformer
Mærke	AEG
Model	AS-IC02-8000-2
Nominel AC-effekt	8000 W
Maks. DC-indgangsspænding	600 V (estimat)
AC-udgangsspænding	230 V enkeltfaset (estimat)
Udgangsfrekvens	50 Hz (estimat)
Maksimal virkningsgrad	97,5 % (estimat)
IP-klasse	IP65 (estimat)
Dimensioner (B x H x D)	600 x 400 x 200 mm (estimat)
Vægt	28 kg (estimat)
Driftstemperaturområde	-25 °C til +60 °C (estimat)
Køling	Konvektion eller blæser (estimat)
Display	LED-indikatorer (strøm, drift, fejl)
Kommunikation	Indbygget Wi-Fi, RS485
Integrerede beskyttelser	Anti-ø-drift, omvendt DC-beskyttelse, overspændingsbeskyttelse, jordovervågning
Standarder	CE, RED, RoHS, REACH
Montage	Væg- eller beslagmontering (estimat)
Garanti	5 år (estimat)
Manualens sider	84 sider

Ofte stillede spørgsmål - AS-IC02-8000-2 AEG

Hvad er de vigtigste sikkerhedsforanstaltninger før installation af AEG AS-IC02-8000-2 solcelleomformeren?

Før installation skal du læse installationsguiden og brugervejledningen grundigt. Bær personligt beskyttelsesudstyr (PPE), brug isolerede værktøjer, og sørg for, at enheden er strømløs. Vent 5 minutter efter strømløsning for at lade komponenterne aflade.

Hvordan tilsluttes DC-kablerne korrekt på solpanel-siden?

Brug kun de medfølgende solcelle-stik. Kontroller polariteten med et multimeter: spændingen skal være lavere end den maksimale DC-indgangsspænding. Sørg for, at forbindelserne er tætte for at undgå dårlig kontakt eller høj impedans.

Hvilke beskyttelsesenheder anbefales på AC-siden?

Det anbefales at installere en afbryder eller sikring på AC-siden med en mærkestrøm på mindst 1,25 gange den nominelle AC-udgangsstrøm. PE-beskyttelseskablet skal være korrekt tilsluttet med en modstand mindre end 10 Ω mellem neutral og jord.

Hvad betyder de forskellige blinkemønstre på Wi-Fi-indikatoren?

Wi-Fi-indikatoren viser: konstant tændt = Wi-Fi tilsluttet/aktivitet; 1 blink = Wi-Fi nulstilling; 2 blink = ikke tilsluttet router; 4 blink = Wi-Fi serverproblem; langsom blink = RS485 forbindelse aktiv; slukket = Wi-Fi deaktiveret.

Hvordan ved jeg, at omformeren fungerer normalt?

Den grønne 'I drift' LED lyser, når omformeren leverer strøm. Hvis den er slukket, producerer omformeren ikke. Den røde 'Fejl' LED lyser ved fejl.

Hvilken minimumsafstand skal jeg overholde mellem omformeren og radio- eller trådløst udstyr?

For at undgå elektromagnetisk interferens skal du installere omformeren mindst 30 meter fra alt trådløst udstyr, der fungerer under 30 MHz, eller tilføj et lavpas EMI-filter eller en ferritkerne på DC/AC-kablerne.

Kan jeg bruge aluminiumskabler til AC-udgangen?

Ja, men du skal bruge specielle kobber/aluminium adapterklemmer for at sikre korrekt forbindelse. Kobberkabler anbefales for optimal pålidelighed.

Hvordan jordforbinder jeg omformeren?

Sørg for, at PV-modulernes rammer og støttesystemet er korrekt jordforbundet. Jordforbindelsespunktet (PE) er angivet på enheden. Brug et beskyttelseskabel med en jordmodstand mindre end 10 Ω.

Hvad gør jeg, hvis omformeren viser en fejllampe?

Hvis den røde 'Fejl' lampe lyser, skal du straks slukke for DC- og AC-strømforsyningen. Vent 5 minutter, kontroller derefter forbindelser og spændinger. Se manualen for den specifikke fejlkode, eller kontakt kundeservice.

Hvordan bortskaffes omformeren korrekt ved slutningen af levetiden?

Smid ikke omformeren i husholdningsaffaldet. I henhold til WEEE-direktivet (2012/19/EU) skal den afleveres på et godkendt indsamlingssted eller returneres til producenten til korrekt genbrug.

BRUGSANVISNING AS-IC02-8000-2 AEG

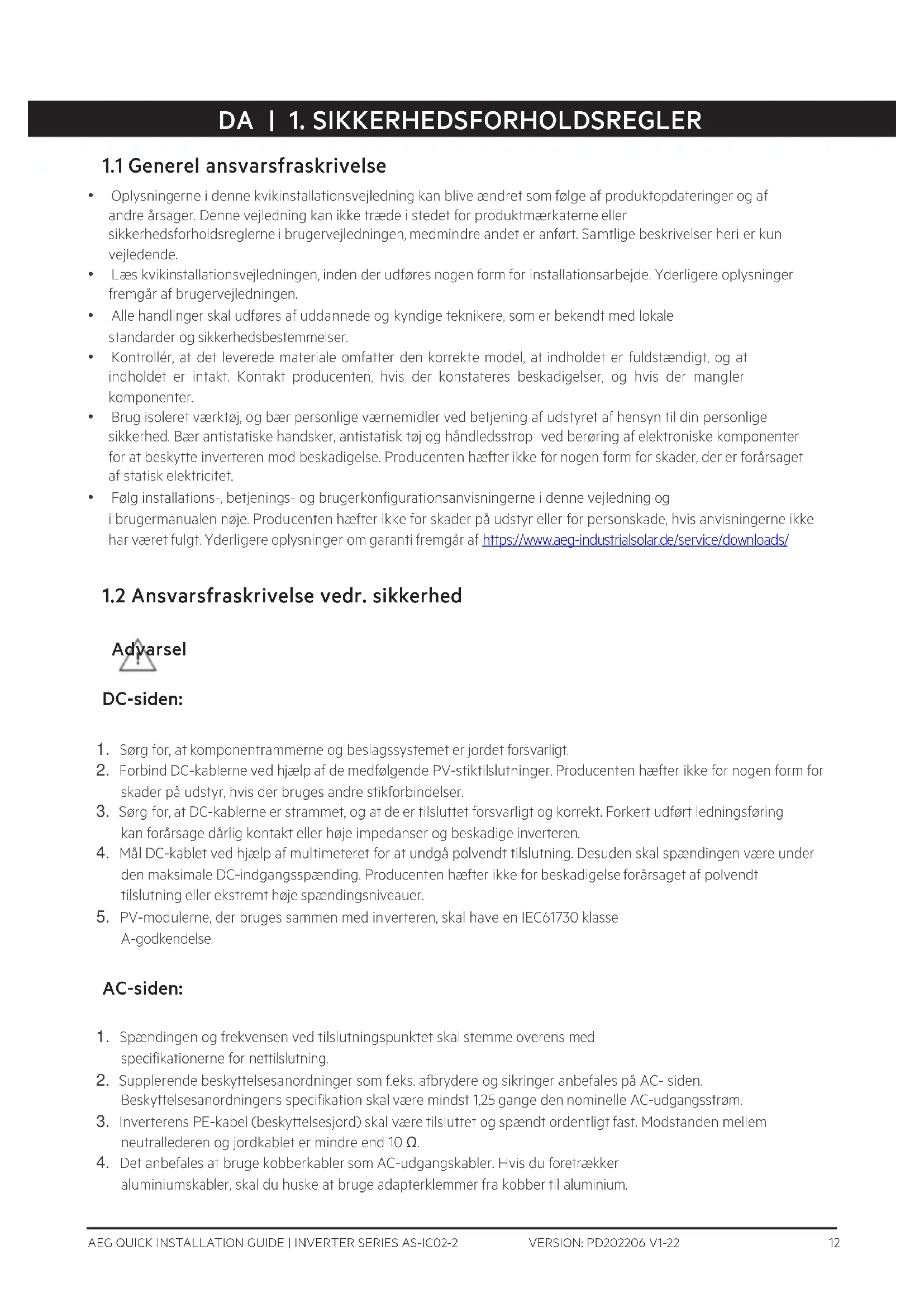

• Oplysningerne i denne kvikinstallationsvejledning kan blive ændret som følge af produktopdateringer og af andre årsager. Denne vejledning kan ikke træde i stedet for produktmærkaterne eller sikkerhedsforholdsreglerne i brugervejledningen, medmindre andet er anført. Samtlige beskrivelser heri er kun vejledende.
• Læs kvikinstallationsvejledningen, inden der udføres nogen form for installationsarbejde. Yderligere oplysninger fremgår af brugervejledningen.
• Alle handlinger skal udføres af uddannede og kyndige teknikere, som er bekendt med lokale standarder og sikkerhedsbestemmelser.
• Kontrollér, at det leverede materiale omfatter den korrekte model, at indholdet er fuldstændigt, og at indholdet er intakt. Kontakt producenten, hvis der konstateres beskadigelser, og hvis der mangler komponenter.
• Brug isoleret værktøj, og bær personlige værnemidler ved betjening af udstyret af hensyn til din personlige sikkerhed. Bær antistatiske handsker, antistatisk tøj og håndledsstrop ved berøring af elektroniske komponenter for at beskytte inverteren mod beskadigelse. Producenten hæfter ikke for nogen form for skader, der er forårsaget af statisk elektricitet.
• Følg installations-, betjenings- og brugerkonfigurationsanvisningerne i denne vejledning og i brugermanualen nøje. Producenten hæfter ikke for skader på udstyr eller for personskade, hvis anvisningerne ikke har været fulgt. Yderligere oplysninger om garanti fremgår af https://www.aeg-industrialsolar.de/service/downloads/

1.2 Ansvarsfraskrivelse vedr. sikkerhed

DC-siden:

1. Sørg for, at komponentrammerne og beslagssystemet er jordet forsvarligt.
2. Forbind DC-kablerne ved hjælp af de medfølgende PV-stiktilslutninger. Producenten hæfter ikke for nogen form for skader på udstyr, hvis der bruges andre stikforbindelser.
3. Sørg for, at DC-kablerne er strammet, og at de er tilsluttet forsvarligt og korrekt. Forkert udført ledningsføring kan forårsage dårlig kontakt eller høje impedanser og beskadige inverteren.
4. Mål DC-kablet ved hjælp af multimeteret for at undgå polvendt tilslutning. Desuden skal spændingen være under den maksimale DC-indgangsspænding. Producenten hæfter ikke for beskadigelse forårsaget af polvendt tilslutning eller ekstremt høje spændingsniveauer.
5. PV-modulerne, der bruges sammen med inverteren, skal have en IEC61730 klasse A-godkendelse.

AC-siden:

1. Spændingen og frekvensen ved tilslutningspunktet skal stemme overens med specifikationerne for nettilslutning.
2. Supplerende beskyttelsesanordninger som f.eks. afbrydere og sikringer anbefales på AC- siden. Beskyttelsesanordningens specifikation skal være mindst 1,25 gange den nominelle AC-udgangsstrøm.
3. Inverterens PE-kabel (beskyttelsesjord) skal være tilsluttet og spændt ordentligt fast. Modstanden mellem neutrallederen og jordkablet er mindre end 10 Ω.
4. Det anbefales at bruge kobberkabler som AC-udgangskabler. Hvis du foretrækker aluminiumskabler, skal du huske at bruge adapterklemmer fra kobber til aluminium.

Produkt:

1. Udsæt ikke klemmerne for mekanisk belastning, da dette kan beskadige klemmerne.
2. Samtlige mærkater og advarselsmærkninger skal være synlige efter installationen. Mærkater på maskinen må ikke bruges til notater eller beskadiges eller tildækkes.
3. Uautoriseret adskillelse og modifikation kan beskadige udstyret, og sådanne skader er ikke dækket af garantien.
4. Installerer inverteren væk fra høje magnetfelter for at undgå elektromagnetisk interferens. Hvis der er radio- eller trådløst kommunikationsudstyr under 30 MHz i nærheden af inverteren, skal du:

• Installere inverteren mindst 30 m væk fra det trådløse udstyr.

- Tilføj et lavpas EMI-filter eller en flerviklingsferritkerne til inverterens DC-indgangskabel eller AC-udgangskabel.

1. Følgende advarselsmærkater er anbragt på inverteren.

	H∅JSPÆNDINGSFARE. Afbryd enhver form for forsyningsstrøm, og sluk produktet, inden der arbejdes på det.		Forsinket afladning. Vent 5 minutter efter slukning, indtil komponenterne er fuldstændigt afladede.
	Læs hele vejledningen, indendu arbejder på denne enhed.		Der foreligger potentielle faremomenter. Ifør dig egnede personlige værnemidler, inden du påbegynder nogen form for arbejde.
	Farligt høje temperaturer. Berør ikke produktet, mens det er i drift, da berøring kan forårsage forbrændinger.		Jordingspunkt. Indikerer positionen til tilslutning af PE-kablet (beskyttelsesjord).
	CE-mærkning		Inverteren må ikke bortskaffes som husholdningsaffald. Kassér produktet i overensstemmelse med lokal lovgivning og lokale bestemmelser, eller send det tilbage til producenten..

1.3 Kontrol forud for opstart

Nt,		Kontrolpunkt
1		Produktet er installeret og fastgjort korrekt på et rent sted med god ventilation, hvor det er nemt at betjene.
2		PE-, DC-indgangs-, AC-udgangs- og kommunikationskablerne er tilsluttet korrekt og fastgjort forsvarligt.
3		Kabelforankringer er intakte og placeret ensartet, og kablerne er anbragt ordentligt.
4		Ubenyttede porte og klemmer er forseglede.
5		Spændingen og frekvensen ved tilslutningspunktet skal stemme overens med inverterens nettilslutningsspecifikationer.

Solar Solutions erklærer hermed, at at inverteren med trådløse kommunikationsmoduler, som sælges på det europæiske marked, opfylder kravene i følgende direktiver:

• Direktiv om radioudstyr 2014/53/EU (RED)
- Direktiv om begrænsning af anvendelsen af visse farlige stoffer 2011/65/EU og (EU) 2015/863 (RoHS)
• Affald af elektrisk og elektronisk udstyr 2012/19/EU
• Registration, Evaluation, Authorization and Restriction of Chemicals (EF) nr. 1907/2006 (REACH)

Solar Solutions erklærer hermed, at at inverteren uden trådløse kommunikationsmoduler, som sælges på det europæiske marked, opfylder kravene i følgende direktiver:

• Direktiv om elektromagnetisk kompatibilitet 2014/30/EU (EMC)
  • Lavspændingsdirektivet vedr. elektrisk udstyr 2014/35/EU (LVD)
• Direktiv om begrænsning af anvendelsen af visse farlige stoffer 2011/65/EU og (EU) 2015/863 (RoHS)
  • Affald af elektrisk og elektronisk udstyr 2012/19/EU
  • Registration, Evaluation, Authorization and Restriction of Chemicals (EF) nr. 1907/2006 (REACH)

Du kan downloade EU-overensstemmelseserklæringen på https://www.aeg-industrialsolar.de/service/downloads/

1.5 LED-indikatorer

Indikatror	Status	Beskrivelse
[STDX]Strøm		TÆNDT = Wi-Fi er tilsluttet / aktivt.
		BLINK 1 = Wi-Fi-systemet nulstiller.
		BLINK 2 = WiFi er ikke forbundet med routeren.
		BLINK 4 = Wi-Fi-serverproblem
		BLINK = RS485 er tilsluttet.
		OFF = Wi-Fi er ikke aktivt.
I drift		TÆNDT = Inverteren leverer strøm.
		SLUKKET = Inverteren leverer ikke strøm i øjeblikket.
[XXY]Fejlbehæftet		TÆNDT = Der er opstået en fejl.
		SLUKKET = Ingen fejl.
