AS-IC02-8000-2 - Solárny menič AEG - Bezplatný návod na obsluhu

Typ produktu	Fotovoltaický solárny invertor
Značka	AEG
Model	AS-IC02-8000-2
Menovitý AC výkon	8000 W
Maximálne DC vstupné napätie	600 V (odhad)
AC výstupné napätie	230 V jednofázové (odhad)
Výstupná frekvencia	50 Hz (odhad)
Maximálna účinnosť	97,5 % (odhad)
Stupeň krytia	IP65 (odhad)
Rozmery (D x V x Š)	600 x 400 x 200 mm (odhad)
Hmotnosť	28 kg (odhad)
Rozsah prevádzkových teplôt	-25 °C až +60 °C (odhad)
Chladenie	Konvekčné alebo ventilátorové (odhad)
Displej	LED indikátory (napájanie, prevádzka, porucha)
Komunikácia	Integrované Wi-Fi, RS485
Vstavané ochrany	Anti-ostrovná ochrana, ochrana proti obrátenej DC polarite, prepäťová ochrana, monitoring uzemnenia
Normy	CE, RED, RoHS, REACH
Montáž	Nástenná alebo na podperu (odhad)
Záruka	5 rokov (odhad)
Stránky návodu	84 strán

Často kladené otázky - AS-IC02-8000-2 AEG

Aké sú základné bezpečnostné opatrenia pred inštaláciou invertora AEG AS-IC02-8000-2?

Pred akoukoľvek inštaláciou si pozorne prečítajte stručný návod na inštaláciu a používateľskú príručku. Noste osobné ochranné prostriedky (OOP), používajte izolované nástroje a uistite sa, že zariadenie je bez napätia. Po odpojení napätia počkajte 5 minút, aby sa umožnilo vybitie komponentov.

Ako správne pripojiť DC káble na strane solárnych panelov?

Používajte iba dodané fotovoltické konektory. Skontrolujte polaritu multimetrom: napätie musí byť nižšie ako maximálne DC vstupné napätie. Uistite sa, že spoje sú pevné, aby sa predišlo zlému kontaktu alebo vysokej impedancii.

Aké ochranné zariadenia sa odporúčajú na strane AC?

Odporúča sa nainštalovať istič alebo poistku na strane AC s menovitým prúdom aspoň 1,25-násobku menovitého výstupného AC prúdu. Ochranný vodič PE musí byť správne pripojený s odporom menším ako 10 Ω medzi neutrálom a zemou.

Čo znamenajú rôzne blikania Wi-Fi indikátora?

Wi-Fi indikátor znamená: svieti nepretržite = Wi-Fi pripojené/aktivita; 1 bliknutie = reset Wi-Fi; 2 bliknutia = nie je pripojené k routeru; 4 bliknutia = problém s Wi-Fi serverom; pomalé blikanie = aktívne RS485 pripojenie; zhasnuté = Wi-Fi vypnuté.

Ako zistiť, či invertor funguje normálne?

Zelený indikátor 'V prevádzke' svieti, keď invertor dodáva energiu. Ak nesvieti, invertor nevyrába. Červený indikátor 'Porucha' sa rozsvieti pri poruche.

Akú minimálnu vzdialenosť musím dodržať medzi invertorom a rádiovým alebo bezdrôtovým zariadením?

Aby ste predišli elektromagnetickému rušeniu, nainštalujte invertor aspoň 30 metrov od akéhokoľvek bezdrôtového zariadenia pracujúceho pod 30 MHz, alebo pridajte dolnopriepustný EMI filter alebo feritové jadro na DC/AC káble.

Môžem použiť hliníkové káble na AC výstup?

Áno, ale musíte použiť špeciálne medeno-hliníkové adaptérové svorky na zabezpečenie správneho spojenia. Pre optimálnu spoľahlivosť sa odporúčajú medené káble.

Ako uzemniť invertor?

Uistite sa, že rámy PV modulov a nosný systém sú správne uzemnené. Uzemňovací bod (PE) je označený na zariadení. Použite ochranný vodič s odporom uzemnenia menším ako 10 Ω.

Čo robiť, ak invertor zobrazí indikátor poruchy?

Ak svieti červený indikátor 'Porucha', okamžite vypnite DC aj AC napájanie. Počkajte 5 minút, potom skontrolujte pripojenia a napätia. Pozrite si v návode konkrétny chybový kód alebo kontaktujte popredajný servis.

Ako správne zlikvidovať invertor na konci životnosti?

Likvidujte invertor oddelene od komunálneho odpadu. V súlade so smernicou OEEZ (2012/19/EÚ) ho odovzdajte v zbernom mieste alebo vráťte výrobcovi na recykláciu.

NÁVOD NA OBSLUHU AS-IC02-8000-2 AEG

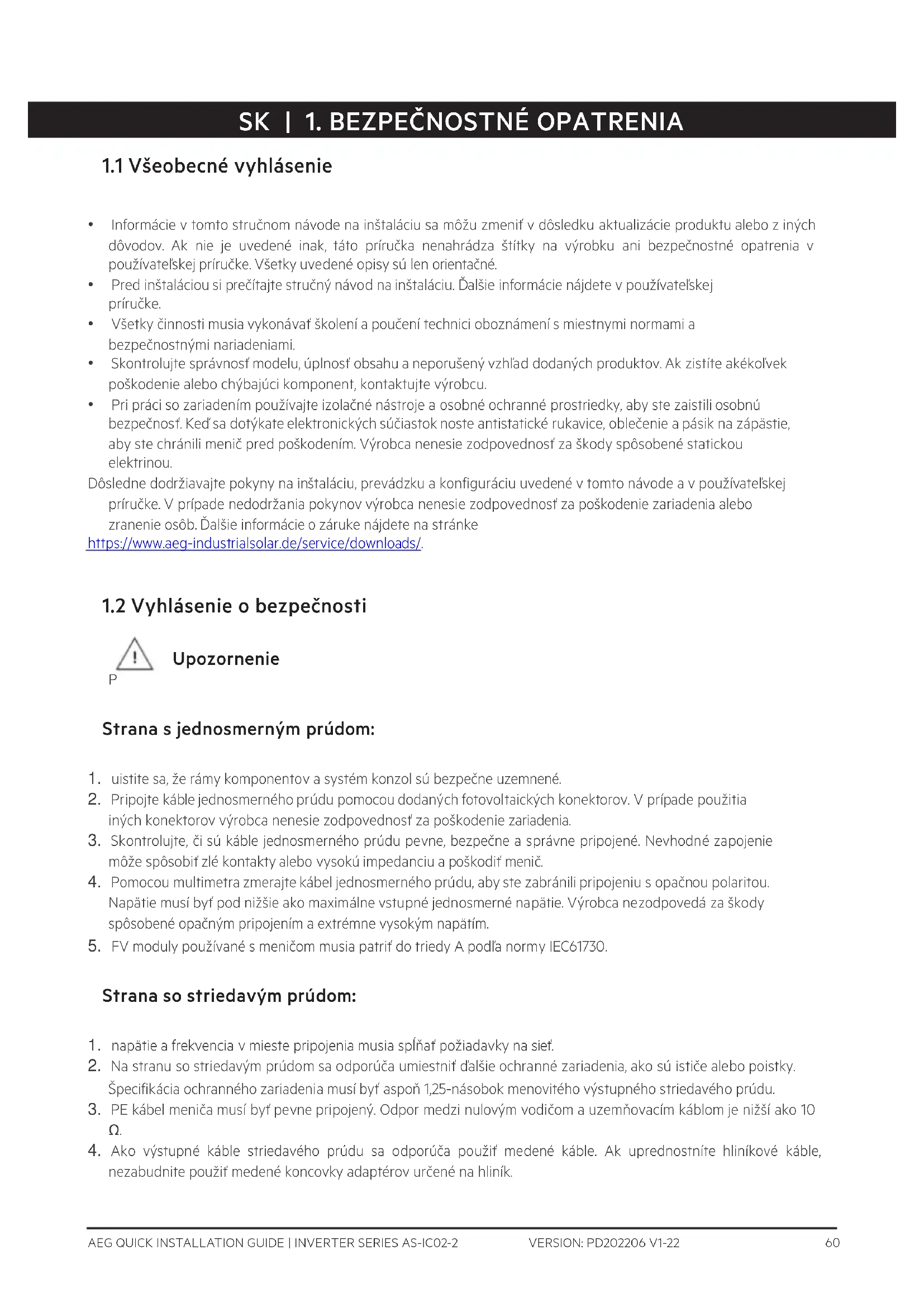

1.1 Všeobecné vyhlásenie

• Informácie v tomto stručnom návode na inštaláciu sa môžu zmeniť v dôsledku aktualizácie produktu alebo z iných dôvodov. Ak nie je uvedené inak, táto príručka nenahrádza štítky na výrobku ani bezpečnostné opatrenia v používateľskiej príručke. Všetky uvedené opisy sú len orientačné.
• Pred inštaláciou si prečítajte stručný návod na inštaláciu. Dalšie informácie nájdete v používatelskej príručke.
• Všetky činnosti musia vykonávať školení a poučení technici oboznámení s miestnymi normami a bezpečnostnými nariadeniami.
• Skontrolujte správnosť modelu, úplnosť obsahu a neporušený vzhľad dodaných produktov. Ak zistíte akékolvek poškodenie alebo chýbajúci komponent, kontaktujte výrobcu.
• Pri práci so zariadením používajte izolačné nástroje a osobné ochranné prostriedky, aby ste zaistili osobnú bezpečnosť. Ked'sa dotýkate elektronických súčiastok noste antistatické rukavice, oblečenie a pásik na zápăstie, aby ste chránili menič pred poškodením. Výrobca nenesie zodpovednosť za škody spôsobené statickou elektrinou.

Dôsledne dodržiavajte pokyny na inštaláciu, prevádzku a konfiguráciu uvedené v tomto návode a v používatelskej príručke. V prípade nedodržania pokynov výrobca nenesie zodpovednosť za poškodenie zariadenia alebo zranenie osôb. Ďalšie informácie o záruke nájdete na stránke

Strana s jednosmerným prúdom:

1. uistite sa, že rámy komponentov a systém konzol sú bezpečne uzemnené.
2. Pripojte kable jednosmerného prúdu pomocou dodaných fotovoltaických konektorov. V prípade použitia iných konektorov výrobca nenesie zodpovednosť za poškodenie zariadenia.
3. Skontrolujte, či sú káble jednosmerného prúdu pevne, bezpečne a správne pripojené. Nevhodné zapojenie môže spôsobit zlé kontakty alebo vysokú impedanciu a poškodit menič.
4. Pomocou multimetra zmerajte kábel jednosmerného prúdu, aby ste zabránili pripojeniu s opačnou polaritou. Napätie musí byť pod nižšie ako maximálne vstupné jednosmerné napätie. Výrobca nezodpovedá za škody spôsobené opačným pripojením a extrémne vysokým napätím.
5. FV moduly používané s meničom musia patrif do triedy A podla normy IEC61730.

1. napätie a frekvencia v mieste pripojenia musia spíňať požiadavky na sief.
2. Na stranu so striedavým prúdom sa odporúča umiestnit’ dalšie ochranné zariadenia, ako sú ističe alebo poistky. Špecifikácia ochranného zariadenia musí byť aspoň 1,25-násobok menovitého výstupného striedavého prúdu.
3. PE kábel meniča musí byť pevne pripojený. Odpor medzi nulovým vodičom a uzemňovacím káblom je nižší ako 10 Ω.
4. Ako výstupné káble striedavého prúdu sa odporúča použit medené káble. Ak uprednostníte hliníkové káble, nezabudnite použit medené koncovky adaptérov určené na hliník.

Produkt:

1. koncovky mechanicky nezaťažujte, mohlo by dôjst k ich poškodeniu.
2. Všetky štítky a výstražné značky musia byť po inštalácii viditelné. Žiadny štítok na zariadení nesmie byť preškrtnutý, poškodený ani prekrytý.
3. Neoprávnené rozmontovanie alebo úprava môže spôsobit poškodenie zariadenia, na ktoré sa nevzfahuje záruka.

4. Invertor nainštalujte mimo dosahu silného magnetického pola, aby ste sa vyhli elektromagnetickému rušeniu. Ak je v blízkosti invertora akékolvek rádiové alebo bezdrótové komunikačné zariadenie do 30 MHz, musíte urobiť nasledovné kroky:

5. Inštalujte invertor minimálne 30 m od bezdrôtového zariadenia.

6. Do vstupného kábla jednosm. prúdu alebo výstupného kábla stried. prúdu invertora pridajte EMI filter pre nízke frekvencie alebo viacnásobne vinuté feritové jadro.

7. Na meniči sú tieto výstražné štítky.

	NEBEZPEČENSTVO VYSOKÉHONAPÄTIA. Než začnete pracovať na výrobku, odpojte všetky zdroje napájania a vypnite ho.		Oneskorené vybitie. Po vypnutí počkajte 5 minút, kým sa komponenty úplne nevybijú.
	Pred prácou na tomto zariadení si prečítajte návod.		Sú prítomné možné riziká. Pred každou činnosťou si nasadťe vhodné osobné ochranné prostriedky.
	Nebezpečenstvo vysokej teploty.Nedotýkajte sa výrobku počas prevádzky, aby ste sa nepopálili.		Uzemňovací bod. Označuje polohu na pripojenie polyetylénového kábla.
	Označenie CE		Menič nelikvidujte ako domový odpad.Výrobok zlikvidujte v súlade s miestnymi zákonmi a predpismi alebo ho pošlite späť výrobcovi.

1.3 Kontrola pred zapnutím

Č		Po ložka kom trolly
1	☐	Výrobok je pevne nainštalovaný na čistom, dobre vetranom mieste, kde sa dobre ovláda.
2	☐	PE, vstup jednosmerného prúdu, výstup striedavého prúdu a komunikačné káble sú správne a bezpečne pripojené.
3	☐	Pásiky na stiahnutie káblov sú neporušené, správne a rovnomerne rozmiestnené.
4	☐	Nepoužívané porty a svorky sú zapečatené.
5	☐	Napätie a frekvencia v mieste pripojenia splňajú požiadavky na pripojenie sieťového meniča.

1.4 Vyhlásenie EÚ o zhode

Spoločnosť Solar Solutions týmto prehlasuje, že invertor s bezdrôtovými komunikačnými modulmi predávaný na európskom trhu splňa požiadavky nasledujúcich smerníc:

• Nariadenie o rádiových zariadeniach (RED) 2014/53/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

Spoločnosť Solar Solutions týmto prehlasuje, že invertor bez bezdrôtových komunikačných modulov predávaný na európskom trhu spĺňa požiadavky nasledujúcich smerníc:

• Nariadenie o elektromagnetickej kompatibilite (EMC) 2014/30/EÚ
• Nariadenie o nízkom napátí (LVD) 2014/35/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

EÚ vyhlásenia o zhode si môžete stiahnuť na stránke https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Kontrolky LED

Kontrolka	Stav	Opis
Napájanie		ON = pripojené k sieti Wi-Fi/aktívne.
		BLIKÁ 1 = systém Wi-Fi sa resetuje.
	[CBYK]	BLIKÁ 2 = Wi-Fi nie je pripojená k routeru.
		BLIKÁ 4 = problém so serverom Wi-Fi
	[4DVO]	BLIKÁ = RS485 je pripojený.
		OFF = sieť WI-FI nie je aktívna.
V prevádzke		ON = menič dodáva energiu.
		OFF = menič momentálne nedodáva energiu.
Chybné		ON = objavila sa chyba.
		OFF = žiadna chyba.
