AS-IC02-8000-2 - Solární měnič AEG - Bezplatný návod k obsluze

Typ produktu	Fotovoltaický solární střídač
Značka	AEG
Model	AS-IC02-8000-2
Jmenovitý AC výkon	8000 W
Max. DC vstupní napětí	600 V (odhad)
AC výstupní napětí	230 V jednofázové (odhad)
Výstupní frekvence	50 Hz (odhad)
Maximální účinnost	97,5 % (odhad)
Stupeň krytí	IP65 (odhad)
Rozměry (D x V x H)	600 x 400 x 200 mm (odhad)
Hmotnost	28 kg (odhad)
Rozsah provozní teploty	-25 °C až +60 °C (odhad)
Chlazení	Konvekční nebo ventilátor (odhad)
Displej	LED indikátory (napájení, provoz, porucha)
Komunikace	Integrované Wi-Fi, RS485
Integrované ochrany	Anti-ostrovní ochrana, ochrana proti zpětnému DC, přepěťová ochrana, monitorování uzemnění
Normy	CE, RED, RoHS, REACH
Montáž	Nástěnná nebo na podpěru (odhad)
Záruka	5 let (odhad)
Počet stran návodu	84 stran

Často kladené otázky - AS-IC02-8000-2 AEG

Jaká jsou základní bezpečnostní opatření před instalací střídače AEG AS-IC02-8000-2?

Před jakoukoli instalací si pozorně přečtěte rychlého průvodce instalací a uživatelskou příručku. Používejte osobní ochranné prostředky (OOP), izolované nástroje a ujistěte se, že je zařízení odpojeno od napětí. Po odpojení napětí počkejte 5 minut, aby se součásti vybily.

Jak správně připojit DC kabely na straně solárních panelů?

Používejte pouze dodané fotovoltaické konektory. Zkontrolujte polaritu multimetrem: napětí musí být nižší než maximální DC vstupní napětí. Ujistěte se, že jsou spoje pevné, aby se zabránilo špatnému kontaktu nebo vysoké impedanci.

Jaké ochranné prvky se doporučují na AC straně?

Doporučuje se instalovat jistič nebo pojistku na AC straně s dimenzováním alespoň 1,25násobku jmenovitého AC výstupního proudu. Ochranný vodič PE musí být správně připojen s odporem menším než 10 Ω mezi neutrál a zem.

Co znamenají různá blikání Wi-Fi indikátoru?

Wi-Fi indikátor ukazuje: trvale svítí = Wi-Fi připojeno/aktivita; 1 bliknutí = reset Wi-Fi; 2 bliknutí = není připojeno k routeru; 4 bliknutí = problém s Wi-Fi serverem; pomalé blikání = aktivní připojení RS485; nesvítí = Wi-Fi vypnuto.

Jak poznám, že střídač pracuje normálně?

Zelená kontrolka 'V provozu' svítí, když střídač dodává energii. Pokud nesvítí, střídač nevyrábí. Červená kontrolka 'Porucha' se rozsvítí v případě poruchy.

Jakou minimální vzdálenost musím dodržet mezi střídačem a rádiovým nebo bezdrátovým zařízením?

Aby se zabránilo elektromagnetickému rušení, instalujte střídač nejméně 30 metrů od jakéhokoli bezdrátového zařízení pracujícího pod 30 MHz, nebo přidejte dolní propust EMI nebo feritové jádro na DC/AC kabely.

Mohu použít hliníkové kabely pro AC výstup?

Ano, ale musíte použít speciální měděné/hliníkové adaptérové svorky pro zajištění správného spojení. Pro optimální spolehlivost se doporučují měděné kabely.

Jak uzemnit střídač?

Ujistěte se, že rámy PV modulů a nosný systém jsou správně uzemněny. Uzemňovací bod (PE) je vyznačen na zařízení. Použijte ochranný vodič s odporem uzemnění menším než 10 Ω.

Co dělat, když střídač zobrazí poruchovou kontrolku?

Pokud svítí červená kontrolka 'Porucha', okamžitě vypněte DC a AC napájení. Počkejte 5 minut, poté zkontrolujte připojení a napětí. Podívejte se do manuálu pro konkrétní chybový kód nebo kontaktujte poprodejní servis.

Jak správně zlikvidovat střídač na konci životnosti?

Nevyhazujte střídač do domovního odpadu. V souladu se směrnicí OEEZ (2012/19/EU) jej odevzdejte na schváleném sběrném místě nebo jej vraťte výrobci k řádné recyklaci.

NÁVOD K OBSLUZE AS-IC02-8000-2 AEG

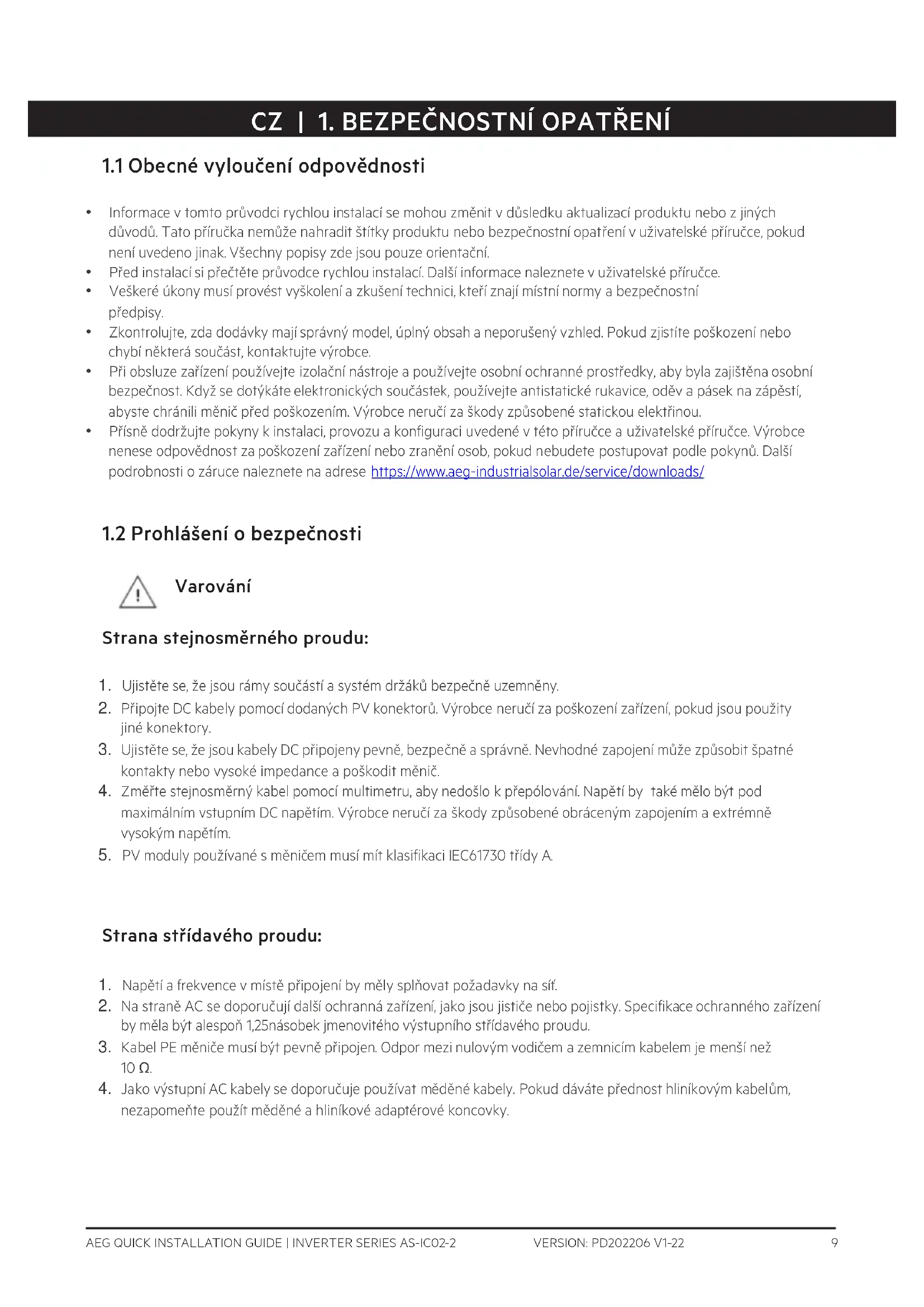

1.1 Obecné vyloučení odpovědnosti

• Informace v tomto průvodci rychlou instalací se mohou změnit v důsledku aktualizací produktu nebo z jiných důvodů. Tato příručka nemůže nahradit štítky produktu nebo bezpečnostní opatření v uživatelské příručce, pokud není uvedeno jinak. Všechny popisy zde jsou pouze orientační.
• Před instalací si přečtěte průvodce rychlou instalací. Další informace naleznete v uživatelské příručce.
• Veškeré úkony musí provést vyškolení a zkušení technici, kteří znají místní normy a bezpečnostní předpisy.
• Zkontrolujte, zda dodávky mají správný model, úplný obsah a neporušený vzhled. Pokud zjistíte poškození nebo chybí některá součást, kontaktujte výrobce.
• Při obsluze zařízení používejte izolační nástroje a používejte osobní ochranné prostředky, aby byla zajištěna osobní bezpečnost. Když se dotýkáte elektronických součástek, používejte antistatické rukavice, oděv a pásek na zápěstí, abyste chránili měnič před poškozením. Výrobce neručí za škody způsobené statickou elektrinou.
• Přísně dodržujte pokyny k instalaci, provozu a konfiguraci uvedené v této příručce a uživatelské příručce. Výrobce nenese odpovědnost za poškození zařízení nebo zranění osob, pokud nebudete postupovat podle pokynů. Další podrobnosti o záruce naleznete na adrese https://www.aeg-industrialsolar.de/service/downloads/

1.2 Prohlášení o bezpečnosti

Varování

Strana stejnosměrného proudu:

1. Ujistěte se, že jsou rámy součástí a systém držáků bezpečně uzemněny.
2. Připojte DC kabely pomocí dodaných PV konektorů. Výrobce neručí za poškození zařízení, pokud jsou použity jiné konektory.
3. Ujistěte se, že jsou kabely DC připojeny pevně, bezpečně a správně. Nevhodné zapojení může způsobit špatné kontakty nebo vysoké impedance a poškodit měnič.
4. Změřte stejnosměrný kabel pomocí multimetru, aby nedošlo k přepólování. Napětí by také mělo být pod maximálním vstupním DC napětím. Výrobce neručí za škody způsobené obráceným zapojením a extrémně vysokým napětím.
5. PV moduly používané s měničem musí mít klasifikaci IEC61730 třídy A.

Strana střídavého proudu:

1. Napětí a frekvence v místě připojení by měly splňovat požadavky na síť.
2. Na straně AC se doporučují další ochranná zařízení, jako jsou jističe nebo pojistky. Specifikace ochranného zařízení by měla být alespoň 1,25násobek jmenovitého výstupního střídavého proudu.
3. Kabel PE měniče musí být pevně připojen. Odpor mezi nulovým vodičem a zemnicím kabelem je menší než 10 Ω.
4. Jako výstupní AC kabely se doporučuje používat měděné kabely. Pokud dáváte přednost hliníkovým kabelům, nezapomeňte použít měděné a hliníkové adaptérové koncovky.

Výrobek:

1. Svorky nevystavujte mechanickému zatížení, jinak může dojít k poškození svorek.
2. Všechny štítky a výstražné značky by měly být po instalaci viditelné. Neškrábejte, nepoškozujte ani nezakrývejte žádný štítek na zařízení.
3. Neoprávněná demontáž nebo úprava může zařízení poškodit, na poškození se nevztahuje záruka.
4. V zájmu vyloučení elektromagnetického rušení instalujte měnič mimo dosah vysokého magnetického pole. Pokud se v blízkosti měniče nachází rádiové nebo bezdrátové komunikační zařízení s frekvencí nižší než 30 MHz, je nutné:

• Instalovat měnič alespoň ve vzdálenosti 30 m od bezdrátového zařízení.

- Na vstupní kabel stejnosměrného proudu nebo výstupní kabel strídavého proudu měniče doplnit EMI filtr dolní propusti nebo feritové jádro s vícenásobným vinutím.

1. Výstražné štítky na měniči jsou následující.

	NEBEZPEČNÉ VYSOKÉ NAPĚTÍ.Před prací na zařízení odpojte veškeré příchozí napájení a zařízení vypněte.		Zpožděné vybíjení. Po vypnutí počkejte 5 minut, dokud se součásti zcela nevybijí.
	Než začnete pracovat na tomto zařízení,přečtěte si příručku.		Stále existují potenciální rizika. Před jakoukoli operací používejte vhodné OOP.
	Nebezpečí vysoké teploty. Nedotýkejtese zařízení za provozu, abyste senepopálili.		Kostřící bod. Označuje polohu pro připojení PE kabelu.
	Značení CE		Nelikvidujte měnič jako domovní odpad.Výrobek zlikvidujte vsouladu s místními zákony a předpisy nebo jej zašlete zpět výrobci.

1.3 Zkontrolujte před zapnutím

Číslo		Kontrola položky
1	☐	Výrobek je pevně nainstalován na čistém místě, které je dobře větrané a snadno provozovatelné.
2	☐	PE, DC vstup, AC výstup a komunikační kabely jsou připojeny správně a bezpečně.
3	☐	Stahovací pásky jsou neporušené, vedené správně a rovnoměrně.
4	☐	Nepoužité porty a svorky jsou zapečetěny.
5	☐	Napětí a frekvence v místě připojení splňují požadavky na připojení měniče k síti.

1.4 EU prohlášení o shodě

Společnost Solar Solutions tímto prohlašuje, že měnič s moduly pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o rádiových zařízeních 2014/53/EU (RED)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH)

Společnost Solar Solutions tímto prohlašuje, že měnič bez modulů pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o elektromagnetické kompatibilitě 2014/30/EU (EMC)
• Směrnice pro elektrická zařízení pro nízké napětí 2014/35/EU (LVD)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH) Prohlášení o shodě EU si můžete stáhnout na https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED kontrolky

Kontrolka	Stav	Popis
Napájení		ON = Wi-Fi je připojeno / aktivní.
		BLINK 1 = Wi-Fi systém se resetuje.
		BLINK 2 = WiFi není připojeno k routeru.
		BLINK 4 = Wi-Fi server problém
		BLINK = RS485 je připojen.
		OFF = Wi-Fi není aktivní.
V provozu		ON = Měnič dodává napájení.
		OFF = Měnič nedodává v tuto chvíli napájení.
Chyba		ON = Objevila se chyba.
		OFF = Bez chyby.
