AS-IC02-8000-2 - Aurinkosähkön invertteri AEG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Aurinkosähköinvertteri
Merkki	AEG
Malli	AS-IC02-8000-2
Nimellinen AC-teho	8000 W
Max. DC-tulojännite	600 V (arvio)
AC-lähtöjännite	230 V yksivaiheinen (arvio)
Lähtötaajuus	50 Hz (arvio)
Maksimihyötysuhde	97,5 % (arvio)
Suojausluokka	IP65 (arvio)
Mitat (P x K x S)	600 x 400 x 200 mm (arvio)
Paino	28 kg (arvio)
Käyttölämpötila-alue	-25 °C - +60 °C (arvio)
Jäähdytys	Konvektio- tai tuuletinjälähdytys (arvio)
Näyttö	LED-merkkivalot (virta, toiminta, vika)
Tiedonsiirto	Sisäänrakennettu Wi-Fi, RS485
Sisäänrakennetut suojaukset	Saarekekäytön esto, käänteisen DC-suoja, ylijännitesuoja, maavalvonta
Standardit	CE, RED, RoHS, REACH
Asennus	Seinä- tai telineasennus (arvio)
Takuu	5 vuotta (arvio)
Ohjekirjan sivut	84 sivua

Usein kysytyt kysymykset - AS-IC02-8000-2 AEG

Mitkä ovat tärkeimmät turvatoimet ennen AEG AS-IC02-8000-2 -invertterin asentamista?

Ennen asennusta lue huolellisesti pika-asennusopas ja käyttöohje. Käytä henkilösuojaimia (HSU), eristettyjä työkaluja ja varmista, että laite on jännitteetön. Odota 5 minuuttia virran katkaisun jälkeen, jotta komponentit purkautuvat.

Kuinka liittää DC-kaapelit oikein aurinkopaneelien puolella?

Käytä vain mukana toimitettuja aurinkosähköliittimiä. Tarkista napaisuus yleismittarilla: jännitteen on oltava pienempi kuin maksimi DC-tulojännite. Varmista, että liitännät ovat tiukkoja huonon kosketuksen tai suuren impedanssin välttämiseksi.

Mitä suojalaitteita suositellaan AC-puolella?

On suositeltavaa asentaa AC-puolelle katkaisija tai sulake, jonka nimellisvirta on vähintään 1,25 kertaa AC-lähtön nimellisvirta. Suojamaadoituskaapeli (PE) on liitettävä oikein, ja neutraalin ja maan välisen resistanssin on oltava alle 10 Ω.

Mitä eri Wi-Fi-merkkivalon vilkkumiset tarkoittavat?

Wi-Fi-merkkivalo ilmaisee: yhtäjaksoisesti palava = Wi-Fi yhdistetty/toiminnassa; 1 vilkahdus = Wi-Fi:n nollaus; 2 vilkahdusta = ei yhteyttä reitittimeen; 4 vilkahdusta = Wi-Fi-palvelimen ongelma; hidas vilkkuminen = RS485-yhteys aktiivinen; sammunut = Wi-Fi pois käytöstä.

Miten tiedän, että invertteri toimii normaalisti?

Vihreä 'Käytössä'-merkkivalo palaa, kun invertteri tuottaa energiaa. Jos se on sammunut, invertteri ei tuota. Punainen 'Vika'-merkkivalo syttyy vikatilanteessa.

Minkä minimietäisyyden on oltava invertterin ja radio- tai langattoman laitteen välillä?

Sähkömagneettisten häiriöiden välttämiseksi asenna invertteri vähintään 30 metrin päähän kaikista langattomista laitteista, jotka toimivat alle 30 MHz:llä, tai lisää alipäästö-EMI-suodatin tai ferriittisydän DC/AC-kaapeleihin.

Voinko käyttää alumiinikaapeleita AC-lähdössä?

Kyllä, mutta sinun on käytettävä erityisiä kupari/alumiini-sovitinliittimiä oikean liitännän varmistamiseksi. Kuparikaapeleita suositellaan optimaalisen luotettavuuden saavuttamiseksi.

Miten invertteri maadoitetaan?

Varmista, että PV-moduulien kehykset ja tukijärjestelmä on kunnolla maadoitettu. Maadoituspiste (PE) on merkitty laitteeseen. Käytä suojamaadoituskaapelia, jonka maadoitusresistanssi on alle 10 Ω.

Mitä tehdä, jos invertteri näyttää vikamerkkivaloa?

Jos punainen 'Vika'-merkkivalo palaa, katkaise välittömästi DC- ja AC-virtalähde. Odota 5 minuuttia, tarkista liitännät ja jännitteet. Tarkista virhekoodi käyttöohjeesta tai ota yhteyttä huoltopalveluun.

Miten invertteri hävitetään oikein käyttöiän päätyttyä?

Älä hävitä invertteriä kotitalousjätteen mukana. Noudata WEEE-direktiiviä (2012/19/EU) ja toimita se hyväksyttyyn keräyspisteeseen tai palauta valmistajalle asianmukaista kierrätystä varten.

KÄYTTÖOHJE AS-IC02-8000-2 AEG

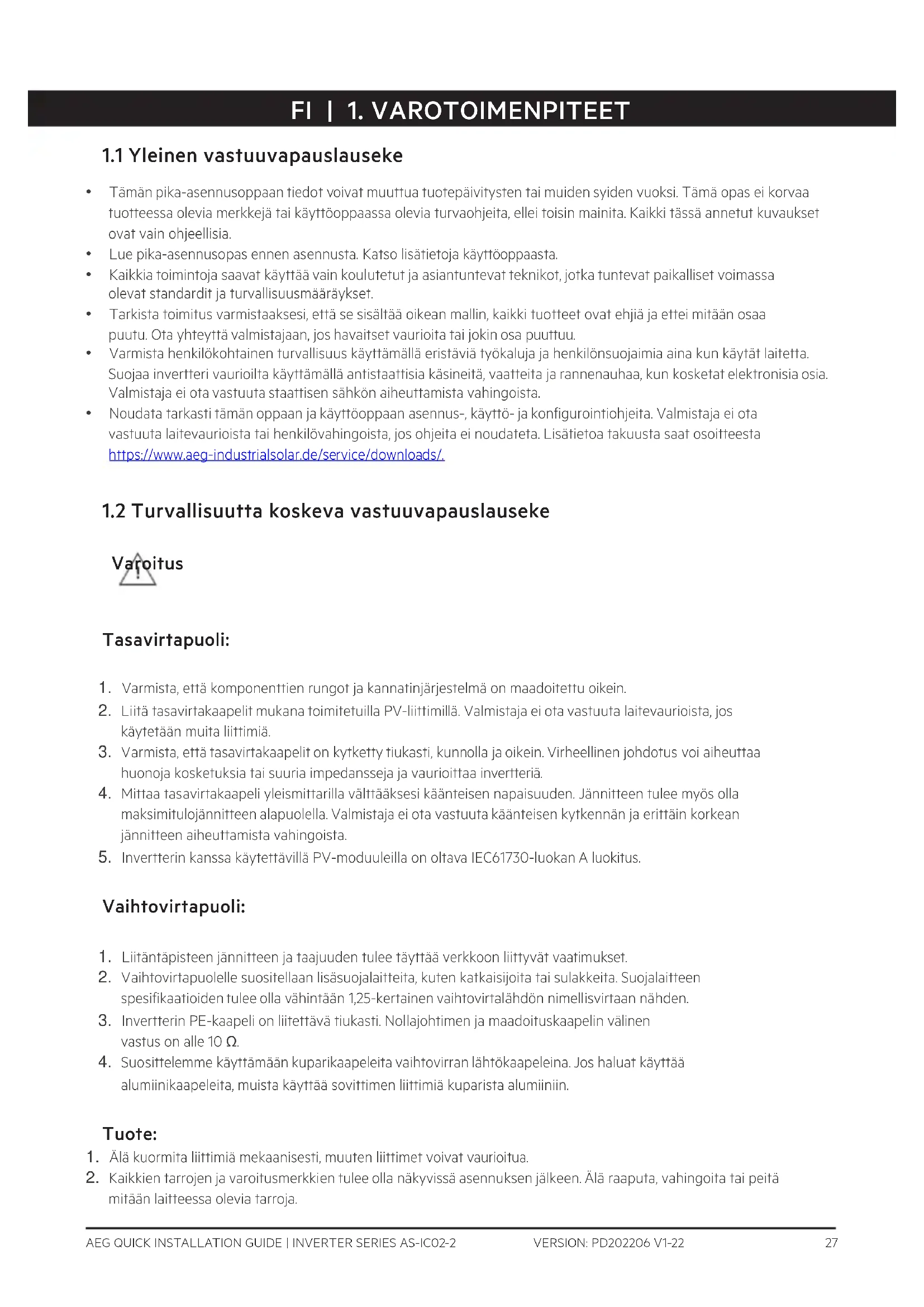

1.1 Yleinen vastuuvapauslauseke

• Tämän pika-asennusoppaan tiedot voivat muuttua tuotepäivitysten tai muiden syiden vuoksi. Tämä opas ei korvaa tuotteessa olevia merkkejä tai käyttöoppaassa olevia turvaohjeita, ellei toisin mainita. Kaikki tässä annetut kuvaukset ovat vain ohjeellisia.
• Lue pika-asennusopas ennen asennusta. Katso lisätietoja käyttöoppaasta.
• Kaikkia toimintoja saavat käyttää vain koulutetut ja asiantuntevat teknikot, jotka tuntevat paikalliset voimassa olevat standardit ja turvallisuusmääräykset.
• Tarkista toimitus varmistaaksesi, että se sisältää oikean mallin, kaikki tuotteet ovat ehjiä ja ettei mitään osaa puutu. Ota yhteyttä valmistajaan, jos havaitset vaurioita tai jokin osa puuttuu.
• Varmista henkilökohtainen turvallisuus käyttämällä eristäviä työkaluja ja henkilönsuojaimia aina kun käytät laitetta. Suojaa invertteri vaurioilta käyttämällä antistaattisia käsineitä, vaatteita ja rannenauhaa, kun kosketat elektronisia osia. Valmistaja ei ota vastuuta staattisen sähkön aiheuttamista vahingoista.
• Noudata tarkasti tämän oppaan ja käyttöoppaan asennus-, käyttö- ja konfigurointiohjeita. Valmistaja ei ota vastuuta laitevaurioista tai henkilövahingoista, jos ohjeita ei noudateta. Lisätietoa takuusta saat osoitteesta https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Turvallisuutta koskeva vastuuvapauslauseke

Tasavirtapuoli:

1. Varmista, että komponenttien rungot ja kannatinjärjestelmä on maadoitettu oikein.
2. Liitä tasavirtakaapelit mukana toimitetuilla PV-liittimillä. Valmistaja ei ota vastuuta laitevaurioista, jos käytetään muita liittimiä.
3. Varmista, että tasavirtakaapelit on kytketty tiukasti, kunnolla ja oikein. Virheellinen johdotus voi aiheuttaa huonoja kosketuksia tai suuria impedansseja ja vaurioittaa invertteriä.
4. Mittaa tasavirtakaapeli yleismittarilla välttääksesi käänteisen napaisuuden. Jännitteen tulee myös olla maksimitulojännitteen alapuolella. Valmistaja ei ota vastuuta käänteisen kytkennän ja erittäin korkean jännitteen aiheuttamista vahingoista.
5. Invertterin kanssa käytettävillä PV-moduuleilla on oltava IEC61730-luokan A luokitus.

Vaihtovirtapuoli:

1. Liitäntäpisteen jännitteen ja taajuuden tulee täyttää verkkoon liittyvät vaatimukset.
2. Vaihtovirtapuolelle suositellaan lisäsuojalaitteita, kuten katkaisijoita tai sulakkeita. Suojalaitteen spesifikaatioiden tulee olla vähintään 1,25-kertainen vaihtovirtalähdön nimellisvirtaan nähden.
3. Invertterin PE-kaapeli on liitettävä tiukasti. Nollajohtimen ja maadoituskaapelin välinen vastus on alle 10 Ω.
4. Suosittelemme käyttämään kuparikaapeleita vaihtovirran lähtökaapeleina. Jos haluat käyttää alumiinikaapeleita, muista käyttää sovittimen liittimiä kuparista alumiiniin.

Tuote:

1. Älä kuormita liittimiä mekaanisesti, muuten liittimet voivat vaurioitua.

2. Kaikkien tarrojen ja varoitusmerkkien tulee olla näkyvissä asennuksen jälkeen. Älä raaputa, vahingoita tai peitä mitään laitteessa olevia tarroja.

3. Luvaton purkaminen tai muuttaminen voi vaurioittaa laitteistoa, vauriot eivät kuulu takuun piiriin.

4. Asenna muuntaja etäälle voimakkaasta magneettikentästä sähkömagneettisten häiriöiden välttämiseksi. Jos muuntajan lähellä on alle 30 MHz:n radio tai langaton tiedonsiirtolaite, toimi seuraavasti:

5. Asenna muuntaja vähintään 30 metrin etäisyydelle langattomasta laitteesta.

6. Kytke EMI-alipäästösuodatin tai monikääminen ferriittisydän muuntajan DC-tulojohtoon tai AC-lähtöjohtoon.

7. Invertterin varoitustarrat ovat seuraavat.

	KORKEAN JÄNNITTEEN VAARA. Katkaise kaikki tulovirrat ja sammuta tuote ennen sen käsittelemistä.		Viivästynyt purkautuminen. Odota 5 minuuttia virran katkaisun jälkeen, kunnes komponentit ovat tyhjentyneet kokonaan.
	Lue opas läpi ennen kuin työskentelet tämän laitteen parissa.	[xWGC]	Mahdollisia vaaroja. Käytä asianmukaisia henkilönsuojaimia ennen toimenpiteiden aloittamista.
	Korkean lämpötilan vaara. Älä koske käytössä olevaan tuotteeseen palovammojen välttämiseksi.		Maadoituspiste. Osoittaa PE- kaapelin sijainnin.
	CE-merkki		Älä hävitä invertteriä kotitalousjätteen mukana. Hävitä tuote paikallisten lakien ja määräysten mukaisesti tai lähetä se takaisin valmistajalle.

1.3 Tarkistukset ennen virran kytkemistä päälle

INro		Tarkistuskøhta
1	☐	Tuote on asennettu tukevasti puhtaaseen paikkaan, jossa on hyvä ilmanvaihto ja laitteen käyttö onnistuu helposti.
2	☐	PE-, DC-tulo-, AC-lähtö ja tietoliikennekaapelit on kytketty oikein ja turvallisesti.
3	☐	Johdinsiteet ovat ehjät, reititetty oikein ja tasaisesti.
4	☐	Käyttämättömät portit ja liittimet on sinetöity.
5	☐	Liitäntäpisteen jännite ja taajuus täyttävät invertterin verkkoliitäntävaatimukset.

1.4 EU-vaatimustenmukaisuusvakuutus

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, joka on varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Radiolaitedirektiivi 2014/53/EU (RED)
• Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS)
• Sähkö- ja elektroniikkalaiteromu 2012/19/EU
• Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, jota ei ole varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU (EMC)
• Sähkölaitteiden pienjännitedirektiivi 2014/35/EU (LVD)
• Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS)
• Sähkö- ja elektroniikkalaiteromu 2012/19/EU
• Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

EU-vaatimustenmukaisuusvakuutus on ladattavissa osoitteessa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-merkkivalot

Merkkivalo	Tilai	Kuvaus
Virta		PÄÄLLÄ = Wi-Fi yhdistetty/käytössä.
		1 VILKKUMISKERTA = Wi-Fi-järjestelmä nollautuu.
		2 VILKKUMISKERTAA = Wi-Fi-yhteyttä ei yhdistetty reitittimeen.
		4 VILKKUMISKERTAA = Wi-Fi-palvelimen virhe.
		VILKKUMINEN = RS485 on yhdistetty.
		POIS PÄÄLTÄ = Wi-Fi ei käytössä.
Käynnissä		PÄÄLLÄ = invertteri syöttää virtaa.
		POIS PÄÄLTÄ = invertteri ei syötä virtaa.
Vika		PÄÄLLÄ = vika havaittu.
