AS-IR02-3600-2 - Aurinkosähkön invertteri AEG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Aurinkosähköinvertteri
Merkki	AEG
Malli	AS-IR02-3600-2
Virtalähde	Aurinkosähkö (aurinkopaneelit)
LED-merkkivalot	Virtalähde (Wi-Fi/RS485), Toiminnassa, Vika
Turvallisuus	Suojaus napaisuuden vaihtoa vastaan, pakollinen maadoitus, viivästetty purkaus (5 min)
Vaatimustenmukaisuus	RED-, EMC-, pienjännite-, RoHS- ja REACH-direktiivit
Asennus	Pätevän teknikon toimesta, paikallisten määräysten noudattaminen
Viestintä	Sisäänrakennettu Wi-Fi, RS485
Käyttöolosuhteet	Puhdas ja tuuletettu ympäristö, vältä voimakkaita magneettikenttiä
PV-moduulien yhteensopivuus	Luokka A IEC 61730 -standardin mukainen
DC-liittimet	Mukana toimitetut aurinkosähköliittimet, älä käytä muita
AC-kaapelit	Suositellaan kuparia, kupari/alumiini-adapterit tarvittaessa
AC-suojaus	Katkaisija tai sulake, vähintään 1,25 kertaa nimellislähtövirta
Maadoitus	Neutraalin ja maan välinen resistanssi < 10 Ω
Huolto	Tarkista liitännät, älä pura, puhdista ulkopinta kuivalla liinalla
Korjattavuus	Vain valmistajan tai valtuutetun teknikon toimesta, takuu menetetty jos muutoksia
Sivumäärä	84
Saatavilla olevat kielet	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Vaatimustenmukaisuusvakuutus	Ladattavissa osoitteesta www.aeg-industrialsolar.de/service/downloads/

Usein kysytyt kysymykset - AS-IR02-3600-2 AEG

Kuinka DC-kaapelit liitetään?

Käytä mukana toimitettuja aurinkosähköliittimiä. Varmista oikea napaisuus ja että DC-jännite on pienempi kuin suurin tulojännite. Mittaa yleismittarilla ennen liittämistä.

Mitä LED-merkkivalot tarkoittavat?

Virtalähde-merkkivalo palaa, jos Wi-Fi on yhdistetty, vilkkuu tilan mukaan (1 vilkku nollaus, 2 ei yhdistetty reitittimeen, 4 palvelinongelma, jatkuva vilkkuminen RS485). Toiminnassa palaa = tuottaa energiaa. Vika palaa = vika havaittu.

Mitkä ovat turvallisuusvarotoimet ennen asennusta?

Käytä eristäviä käsineitä, antistaattisia vaatteita. Käytä eristettyjä työkaluja. Katkaise virta ja odota 5 minuuttia jännitteen katkaisun jälkeen purkauksen vuoksi. Asenna puhtaaseen, tuuletettuun paikkaan, kaukana magneettikentistä.

Voinko käyttää alumiinisia AC-kaapeleita?

Kyllä, mutta sinun on käytettävä kupari/alumiini-sovitinliittimiä. Kuparikaapeleita suositellaan.

Kuinka tarkistaa asennus ennen jännitteen kytkemistä?

Tarkista, että laite on asennettu oikein, että PE-, DC-, AC- ja viestintäkaapelit on kytketty oikein, kaapelikiinnikkeet ovat ehjiä, käyttämättömät portit on suljettu ja että verkon jännite/taajuus ovat vaatimusten mukaisia.

Onko invertteri yhteensopiva kaikkien aurinkopaneelien kanssa?

Aurinkosähkömoduulien on oltava luokan A mukaisia IEC 61730 -standardin mukaan.

Kuinka saan EU-vaatimustenmukaisuusvakuutuksen?

Lataa se osoitteesta www.aeg-industrialsolar.de/service/downloads/.

Mitä tehdä, jos invertteri vikaantuu?

Vika-merkkivalo syttyy. Katso ohjeista virhekoodi. Älä pura laitetta. Ota yhteyttä valtuutettuun teknikkoon.

Kuinka puhdistaa ja huoltaa invertteri?

Puhdista ulkopinta kuivalla ja pehmeällä liinalla. Tarkista liitännät säännöllisesti. Älä pura. Vain pätevä teknikko saa tehdä korjauksia.

Voiko invertterin heittää kotitalousjätteen mukana?

Ei. Noudata paikallisia elektroniikkajätelakeja. Voit palauttaa sen valmistajalle.

KÄYTTÖOHJE AS-IR02-3600-2 AEG

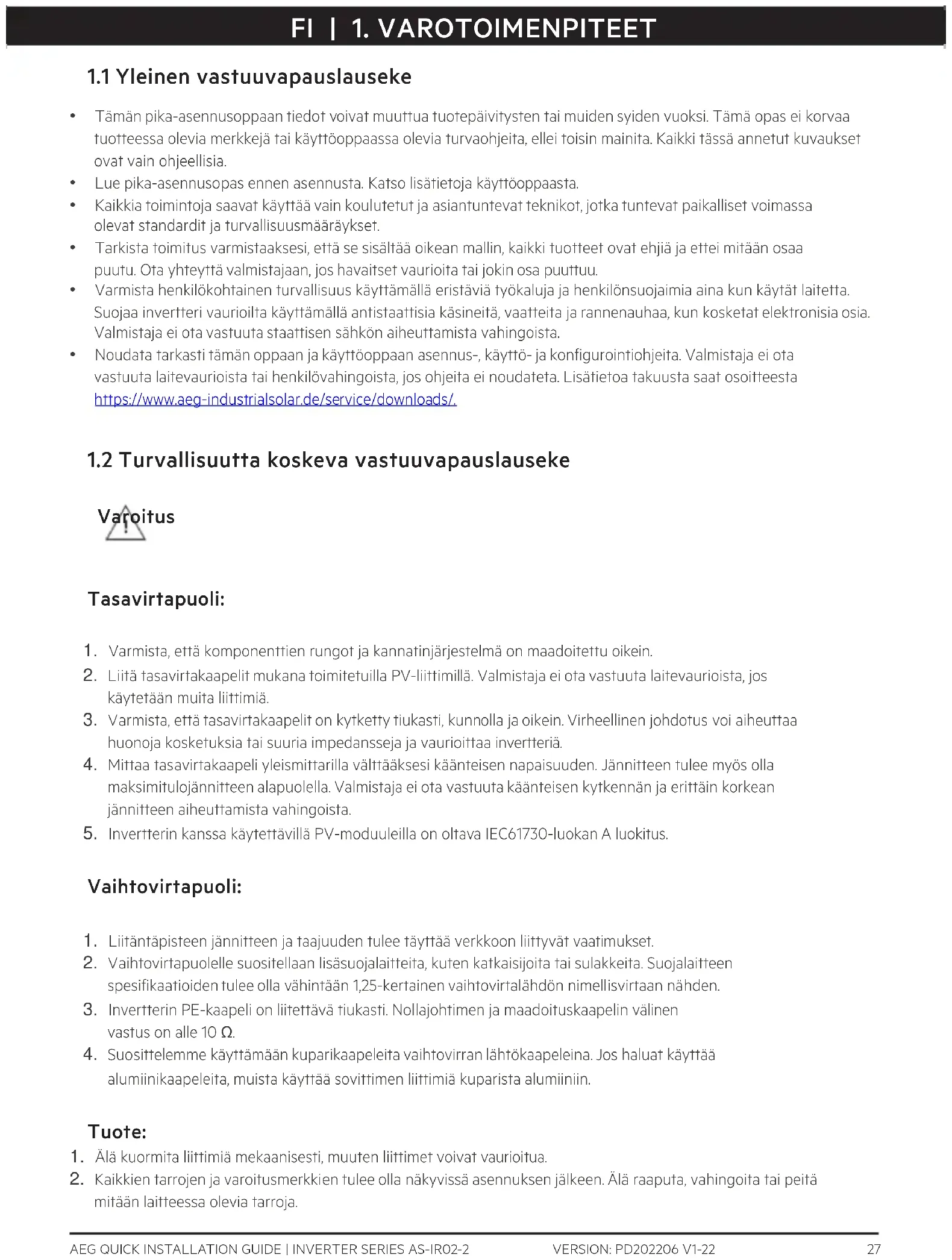

1.1 Yleinen vastuuvapauslauseke

• Tämän pika-asennusoppaan tiedot voivat muuttua tuotepäivitysten tai muiden syiden vuoksi. Tämä opas ei korvaa tuotteessa olevia merkkejä tai käyttöoppaassa olevia turvaohjeita, ellei toisin mainita. Kaikki tässä annetut kuvaukset ovat vain ohjeellisia.
• Lue pika-asennusopas ennen asennusta. Katso lisätietoja käyttöoppaasta.
• Kaikkia toimintoja saavat käyttää vain koulutetut ja asiantuntevat teknikot, jotka tuntevat paikalliset voimassa olevat standardit ja turvallisuusmääräykset.
• Tarkista toimitus varmistaaksesi, että se sisältää oikean mallin, kaikki tuotteet ovat ehjiä ja ettei mitään osaa puutu. Ota yhteyttä valmistajaan, jos havaitset vaurioita tai jokin osa puuttuu.
• Varmista henkilökohtainen turvallisuus käyttämällä eristäviä työkaluja ja henkilönsuojaimia aina kun käytät laitetta. Suojaa invertteri vaurioilta käyttämällä antistaattisia käsineitä, vaatteita ja rannenauhaa, kun kosketat elektronisia osia. Valmistaja ei ota vastuuta staattisen sähkön aiheuttamista vahingoista.
• Noudata tarkasti tämän oppaan ja käyttöoppaan asennus-, käyttö- ja konfigurointiohjeita. Valmistaja ei ota vastuuta laitevaurioista tai henkilövahingoista, jos ohjeita ei noudateta. Lisätietoa takuusta saat osoitteesta https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Turvallisuutta koskeva vastuuvapauslauseke

Tasavirtapuoli:

1. Varmista, että komponenttien rungot ja kannatinjärjestelmä on maadoitettu oikein.
2. Liitä tasavirtakaapelit mukana toimitetuilla PV-liittimillä. Valmistaja ei ota vastuuta laitevaurioista, jos käytetään muita liittimiä.
3. Varmista, että tasavirtakaapelit on kytketty tiukasti, kunnolla ja oikein. Virheellinen johdotus voi aiheuttaa huonoja kosketuksia tai suuria impedansseja ja vaurioittaa invertteriä.
4. Mittaa tasavirtakaapeli yleismittarilla välttääksesi käänteisen napaisuuden. Jännitteen tulee myös olla maksimitulojännitteen alapuolella. Valmistaja ei ota vastuuta käänteisen kytkennän ja erittäin korkean jännitteen aiheuttamista vahingoista.
5. Invertterin kanssa käytettävillä PV-moduuleilla on oltava IEC61730-luokan A luokitus.

Vaihtovirtapuoli:

1. Liitäntäpisteen jännitteen ja taajuuden tulee täyttää verkkoon liittyvät vaatimukset.
2. Vaihtovirtapuolelle suositellaan lisäsuojalaitteita, kuten katkaisijoita tai sulakkeita. Suojalaitteen spesifikaatioiden tulee olla vähintään 1,25-kertainen vaihtovirtalähdön nimellisvirtaan nähden.
3. Invertterin PE-kaapeli on liitettävä tiukasti. Nollajohtimen ja maadoituskaapelin välinen vastus on alle 10 Ω.
4. Suosittelemme käyttämään kuparikaapeleita vaihtovirran lähtökaapeleina. Jos haluat käyttää alumiinikaapeleita, muista käyttää sovittimen liittimiä kuparista alumiiniin.

Tuote:

1. Älä kuormita liittimiä mekaanisesti, muuten liittimet voivat vaurioitua.
2. Kaikkien tarrojen ja varoitusmerkkien tulee olla näkyvissä asennuksen jälkeen. Älä raaputa, vahingoita tai peitä mitään laitteessa olevia tarroja.
3. Luvaton purkaminen tai muuttaminen voi vaurioittaa laitteistoa, vauriot eivät kuulu takuun piiriin.
4. Asenna muuntaja etäälle voimakkaasta magneettikentästä sähkömagneettisten häiriöiden välttämiseksi. Jos muuntajan lähellä on alle 30 MHz:n radio tai langaton tiedonsiirtolaite, toimi seuraavasti:
5. Asenna muuntaja vähintään 30 metrin etäisyydelle langattomasta laitteesta.
6. Kytke EMI-alipäästösuodatin tai monikääminen ferriittisydän muuntajan DC-tulojohtoon tai AC-lähtöjohtoon.
7. Invertterin varoitustarrat ovat seuraavat.

	KORKEAN JÄNNITTEEN VAARA. Katkaise kaikki tulovirrat ja sammuta tuote ennen sen käsittelemistä.		Viivästynyt purkautuminen. Odota 5 minuuttia virran katkaisun jälkeen, kunnes komponentit ovat tyhjentyneet kokonaan.
	Lue opas läpi ennen kuin työskentelet tämän laitteen parissa.		Mahdollisia vaaroja. Käytä asianmukaisia henkilönsuojaimia ennen toimenpiteiden aloittamista.
	Korkean lämpötilan vaara. Älä koske käytössä olevaan tuotteeseen palovammojen välttämiseksi.		Maadoituspiste. Osoittaa PE- kaapelin sijainnin.
	CE-merkki		Älä hävitä invertteriä kotitalousjätteen mukana. Hävitä tuote paikallisten lakien ja määräysten mukaisesti tai lähetä se takaisin valmistajalle.

1.3 Tarkistukset ennen virran kytkemistä päälle

INro		Tarkistuskøhta
1	☐	Tuote on asennettu tukevasti puhtaaseen paikkaan, jossa on hyvä ilmanvaihto ja laitteen käyttö onnistuu helposti.
2	☐	PE-, DC-tulo-, AC-lähtö ja tietoliikennekaapelit on kytketty oikein ja turvallisesti.
3	☐	Johdinsiteet ovat ehjät, reititetty oikein ja tasaisesti.
4	☐	Käyttämättömät portit ja liittimet on sinetöity.
5	☐	Liitäntäpisteen jännite ja taajuus täyttävät invertterin verkkoliitäntävaatimukset.

1.4 EU-vaatimustenmukaisuusvakuutus

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, joka on varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Radiolaitedirektiivi 2014/53/EU (RED) • Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS) • Sähkö- ja elektroniikkalaiteromu 2012/19/EU • Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

Solar Solutions vakuuttaa täten, että Euroopan markkinoilla myytävä muuntaja, jota ei ole varustettu langattomilla tiedonsiirtomoduuleilla, täyttää seuraavien direktiivien vaatimukset:

• Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU (EMC) • Sähkölaitteiden pienjännitedirektiivi 2014/35/EU (LVD) • Vaarallisten aineiden rajoituksia koskeva direktiivi 2011/65/EU ja (EU) 2015/863 (RoHS) • Sähkö- ja elektroniikkalaiteromu 2012/19/EU • Kemikaalien rekisteröinti, arviointi, luvat ja rajoittaminen (EY) Nro 1907/2006 (REACH)

EU-vaatimustenmukaisuusvakuutus on ladattavissa osoitteessa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-merkkivalot

Merkkivalo	Tilai	Kuvaus
Virta		PÄÄLLÄ = Wi-Fi yhdistetty/käytössä.
		1 VILKKUMISKERTA = Wi-Fi-järjestelmä nollautuu.
		2 VILKKUMISKERTAA = Wi-Fi-yhteyttä ei yhdistetty reitittimeen.
		4 VILKKUMISKERTAA = Wi-Fi-palvelimen virhe.
		VILKKUMINEN = RS485 on yhdistetty.
		POIS PÄÄLTÄ = Wi-Fi ei käytössä.
Käynnissä		PÄÄLLÄ = invertteri syöttää virtaa.
		POIS PÄÄLTÄ = invertteri ei syötä virtaa.
Vika		PÄÄLLÄ = vika havaittu.
