AS-IR02-3600-2 - Onduleur solaire AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur solaire
Marque	AEG
Modèle	AS-IR02-3600-2
Alimentation	Photovoltaïque (panneaux solaires)
Indicateurs LED	Alimentation (Wi-Fi/RS485), En fonctionnement, En panne
Sécurité	Protection contre inversions de polarité, mise à la terre obligatoire, décharge retardée (5 min)
Conformité	Directives RED, CEM, Basse tension, RoHS, REACH
Installation	Par technicien qualifié, respect des normes locales
Communication	Wi-Fi intégré, RS485
Conditions d'utilisation	Environnement propre et ventilé, éviter champs magnétiques puissants
Compatibilité modules PV	Conformes classe A selon CEI 61730
Connecteurs DC	Connecteurs photovoltaïques fournis, ne pas utiliser d'autres
Câbles AC	Recommandé cuivre, adaptateurs cuivre/aluminium si nécessaire
Protection AC	Disjoncteur ou fusible, courant au moins 1,25 fois le courant nominal de sortie
Mise à la terre	Résistance entre neutre et terre < 10 Ω
Entretien	Vérifier connexions, ne pas démonter, nettoyer extérieur avec chiffon sec
Réparabilité	Uniquement par fabricant ou technicien agréé, garantie perdue si modification
Nombre de pages	84
Langues disponibles	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Déclaration conformité	Téléchargeable sur www.aeg-industrialsolar.de/service/downloads/

FOIRE AUX QUESTIONS - AS-IR02-3600-2 AEG

Comment connecter les câbles DC ?

Utilisez les connecteurs photovoltaïques fournis. Assurez-vous de la polarité correcte et que la tension DC est inférieure à la tension d'entrée maximale. Mesurez avec un multimètre avant connexion.

Que signifient les indicateurs LED ?

Le voyant Alimentation est allumé si Wi-Fi connecté, clignote selon le statut (1 clignotement réinitialisation, 2 pas connecté au routeur, 4 problème serveur, clignotement continu RS485). En fonctionnement allumé = fournit de l'énergie. En panne allumé = panne détectée.

Quelles sont les précautions de sécurité avant l'installation ?

Portez des gants isolants, vêtements antistatiques. Utilisez des outils isolés. Coupez l'alimentation et attendez 5 minutes après mise hors tension pour décharge. Installez dans un endroit propre, ventilé, loin de champs magnétiques.

Puis-je utiliser des câbles AC en aluminium ?

Oui, mais vous devez utiliser des bornes-adaptateurs cuivre/aluminium. Les câbles en cuivre sont recommandés.

Comment vérifier l'installation avant la mise sous tension ?

Vérifiez que l'équipement est bien installé, que les câbles PE, DC, AC et communication sont correctement connectés, les attaches de câble intactes, les ports inutilisés scellés, et que la tension/fréquence du réseau sont conformes.

L'onduleur est-il compatible avec tous les panneaux solaires ?

Les modules photovoltaïques doivent être conformes à la classe A selon la norme CEI 61730.

Comment obtenir la déclaration de conformité UE ?

Téléchargez-la sur le site www.aeg-industrialsolar.de/service/downloads/.

Que faire si l'onduleur tombe en panne ?

Le voyant En panne s'allume. Consultez la notice pour le code d'erreur. Ne démontez pas l'appareil. Contactez un technicien agréé.

Comment nettoyer et entretenir l'onduleur ?

Nettoyez l'extérieur avec un chiffon sec et doux. Vérifiez périodiquement les connexions. Ne pas démonter. Seul un technicien qualifié peut effectuer des réparations.

Est-il possible de jeter l'onduleur avec les ordures ménagères ?

Non. Respectez les lois locales sur les déchets électroniques. Vous pouvez le renvoyer au fabricant.

MODE D'EMPLOI AS-IR02-3600-2 AEG

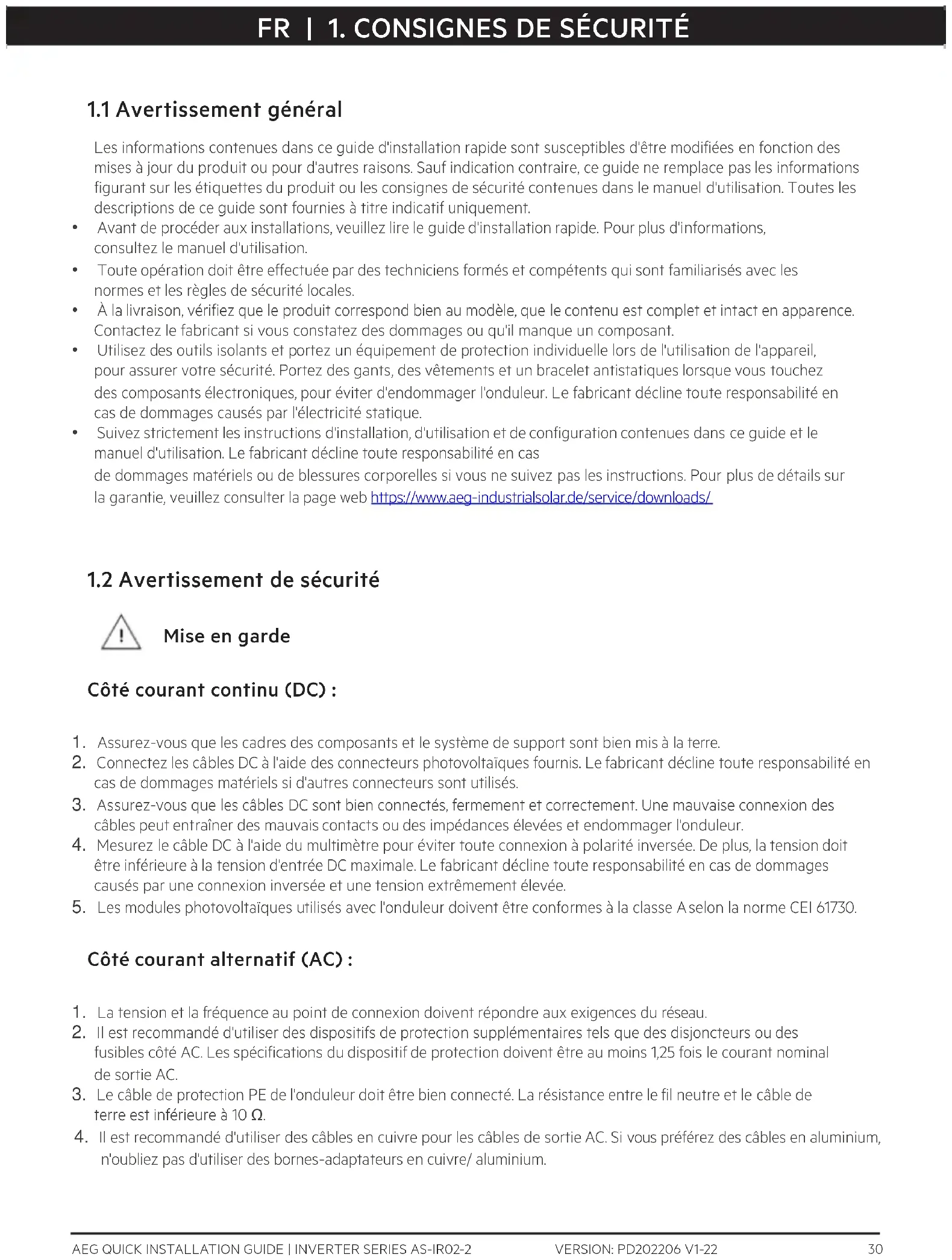

1.1 Avertissement général

Les informations contenues dans ce guide d'installation rapide sont susceptibles d'être modifiées en fonction des mises à jour du produit ou pour d'autres raisons. Sauf indication contraire, ce guide ne remplace pas les informations figurant sur les étiquettes du produit ou les consignes de sécurité contenues dans le manuel d'utilisation. Toutes les descriptions de ce guide sont fournies à titre indicatif uniquement.

• Avant de procéder aux installations, veuillez lire le guide d'installation rapide. Pour plus d'informations, consultez le manuel d'utilisation.
• Toute opération doit être effectuée par des techniciens formés et compétents qui sont familiarisés avec les normes et les règles de sécurité locales.
• À la livraison, vérifiez que le produit correspond bien au modèle, que le contenu est complet et intact en apparence. Contactez le fabricant si vous constatez des dommages ou qu'il manque un composant.
• Utilisez des outils isolants et portez un équipement de protection individuelle lors de l'utilisation de l'appareil, pour assurer votre sécurité. Portez des gants, des vêtements et un bracelet antistatiques lorsque vous touchez des composants électroniques, pour éviter d'endommager l'onduleur. Le fabricant décline toute responsabilité en cas de dommages causés par l'électricité statique.
• Suivez strictement les instructions d'installation, d'utilisation et de configuration contenues dans ce guide et le manuel d'utilisation. Le fabricant décline toute responsabilité en cas de dommages matériels ou de blessures corporelles si vous ne suivez pas les instructions. Pour plus de détails sur la garantie, veuillez consulter la page web https://www.aeg-industrialsolar.de/service/downloads/

1.2 Avertissement de sécurité

Mise en garde

Côté courant continu (DC) :

1. Assurez-vous que les cadres des composants et le système de support sont bien mis à la terre.
2. Connectez les câbles DC à l'aide des connecteurs photovoltaïques fournis. Le fabricant décline toute responsabilité en cas de dommages matériels si d'autres connecteurs sont utilisés.
3. Assurez-vous que les câbles DC sont bien connectés, fermement et correctement. Une mauvaise connexion des câbles peut entraîner des mauvais contacts ou des impédances élevées et endommager l'onduleur.
4. Mesurez le câble DC à l'aide du multimètre pour éviter toute connexion à polarité inversée. De plus, la tension doit être inférieure à la tension d'entrée DC maximale. Le fabricant décline toute responsabilité en cas de dommages causés par une connexion inversée et une tension extrêmement élevée.
5. Les modules photovoltaïques utilisés avec l'onduleur doivent être conformes à la classe A selon la norme CEI 61730.

Côté courant alternatif (AC) :

1. La tension et la fréquence au point de connexion doivent répondre aux exigences du réseau.
2. Il est recommandé d'utiliser des dispositifs de protection supplémentaires tels que des disjoncteurs ou des fusibles côté AC. Les spécifications du dispositif de protection doivent être au moins 1,25 fois le courant nominal de sortie AC.
3. Le câble de protection PE de l'onduleur doit être bien connecté. La résistance entre le fil neutre et le câble de terre est inférieure à 10 Ω.
4. Il est recommandé d'utiliser des câbles en cuivre pour les câbles de sortie AC. Si vous préférez des câbles en aluminium, n'oubliez pas d'utiliser des bornes-adaptateurs en cuivre/aluminium.

Produit :

1. N'appliquez pas de charge mécanique sur les bornes, cela risquerait de les endommager.
2. Toutes les étiquettes et marques d'avertissement doivent être visibles après l'installation. Ne griffonnez pas, n'endommagez pas et ne recouvrez pas les étiquettes apposées sur l'appareil.
3. Tout démontage ou modification non autorisé(e) peut endommager l'équipement, et dans ce cas, les dommages ne sont pas couverts par la garantie.
4. Installer l'onduleur à distance de tout champ magnétique puissant pour éviter les interférences électromagnétiques. Si un équipement de communication radio ou sans fil de moins de 30 MHz se trouve à proximité de l'onduleur, il faut :

• Installer l'onduleur à au moins 30 m de l'équipement sans fil. - Ajouter un filtre EMI passe-bas ou un noyau de ferrite à plusieurs enroulements au câble d'entrée CC ou au câble de sortie CA de l'onduleur.

Les étiquettes d'avertissement apposées sur l'onduleur sont les suivantes.

	RISQUE DE HAUTE TENSION. Coupez l'alimentation électrique et mettez l'équipement hors tension avant detravailler dessus.		Décharge retardée. Attendez 5 minutes après la mise hors tension jusqu'à ce que les composants soient complètement déchargés.
	Lisez le guide avant de travailler sur cet appareil.		Il existe des risques potentiels. Portez un EPI approprié avant toute intervention.
	Risque de température élevée. Ne touchez pas l'appareil lorsqu'il est en fonctionnement, vous risqueriez de vous brûler.		Point de mise à la terre. Indique la position pour la connexion du câble de protection PE.
	Marquage CE		Ne jetez pas l'onduleur avec les ordures ménagères. Jetez le produit conformément aux lois et réglementations locales, ou renvoyez-le au fabricant.

1.3 Vérification avant la mise sous tension

N°		Élément à vérifier
1	☐	L'équipement est bien installé dans un endroit propre, bien ventilé qui facilite son utilisation.
2	☐	Les câbles PE, d'entrée DC, de sortie AC et de communication sont correctement connectés de sorte à assurer la sécurité.
3	☐	Les attaches de câble sont intactes, correctement et uniformément distribuées.
4	☐	Les ports et terminaux inutilisés sont scellés.
5	☐	La tension et la fréquence au point de connexion répondent aux exigences du réseau.

1.4 Déclaration de conformité UE

Solar Solutions déclare par la présente que l'onduleur avec modules de communication sans fil vendu sur le marché européen répond aux exigences des directives suivantes :

• Directive 2014/53/UE relative aux équipements radioélectriques (Directive RED) • Directive 2011/65/UE et directive (UE) 2015/863 concernant la limitation de l'utilisation de certaines substances dangereuses (RoHS) • Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques • Règlement (CE) N° 1907/2006 relatif à l'enregistrement, l'évaluation et l'autorisation des substances chimiques (REACH)

Solar Solutions déclare par la présente que l'onduleur sans modules de communication sans fil vendu sur le marché européen répond aux exigences des directives suivantes :

• Directive 2014/30/UE relative à la compatibilité électromagnétique (CEM) • Directive 2014/35/UE relative aux appareils électriques fonctionnant à basse tension (Directive basse tension) • Directive 2011/65/UE et directive (UE) 2015/863 concernant la limitation de l'utilisation de certaines substances dangereuses (RoHS) • Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques • Règlement (CE) N° 1907/2006 relatif à l'enregistrement, l'évaluation et l'autorisation des substances chimiques (REACH)

Vous pouvez télécharger la déclaration de conformité UE sur le site https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicateurs LED

Indicateur	État	Description
Alimentation		ALLUMÉ = Le Wi-Fi est connecté/activité.
		1 CLIGNOTEMENT = Réinitialisation du système Wi-Fi.
		2 CLIGNOTEMENTS = Wi-Fi non connecté au routeur.
		4 CLIGNOTEMENTS = Problème de serveur Wi-Fi
		CLIGNOTEMENT = RS485 connecté.
		ÉTEINT = Le Wi-Fi n'est pas activé.
[wz8T]En fonctionnement		ALLUMÉ = L'onduleur fournit de l'énergie.
		ÉTEINT = L'onduleur ne fournit pas d'énergie pour le moment.
En panne		ALLUMÉ = Une panne s'est produite.
