AS-IR02-3600-2 - Inversor solar AEG - Manual de utilização gratuito

Tipo de produto	Inversor solar
Marca	AEG
Modelo	AS-IR02-3600-2
Alimentação	Fotovoltaico (painéis solares)
Indicadores LED	Alimentação (Wi-Fi/RS485), Em funcionamento, Com defeito
Segurança	Proteção contra inversão de polaridade, aterramento obrigatório, descarga retardada (5 min)
Conformidade	Diretivas RED, EMC, Baixa tensão, RoHS, REACH
Instalação	Por técnico qualificado, respeito às normas locais
Comunicação	Wi-Fi integrado, RS485
Condições de uso	Ambiente limpo e ventilado, evitar campos magnéticos fortes
Compatibilidade módulos PV	Conformes classe A conforme IEC 61730
Conectores DC	Conectores fotovoltaicos fornecidos, não usar outros
Cabos AC	Recomendado cobre, adaptadores cobre/alumínio se necessário
Proteção AC	Disjuntor ou fusível, corrente pelo menos 1,25 vezes a corrente nominal de saída
Aterramento	Resistência entre neutro e terra < 10 Ω
Manutenção	Verificar conexões, não desmontar, limpar exterior com pano seco
Reparabilidade	Apenas pelo fabricante ou técnico autorizado, garantia perdida se modificação
Número de páginas	84
Idiomas disponíveis	FR, BG, CS, DA, DE, EL, EN, ET, FI, HU, IT, LT, LV, NL, PL, PT, RO, SK, SV
Declaração de conformidade	Baixável em www.aeg-industrialsolar.de/service/downloads/

Perguntas frequentes - AS-IR02-3600-2 AEG

Como conectar os cabos DC?

Use os conectores fotovoltaicos fornecidos. Certifique-se da polaridade correta e de que a tensão DC é inferior à tensão de entrada máxima. Meça com um multímetro antes da conexão.

O que significam os indicadores LED?

O LED Alimentação está aceso se Wi-Fi conectado, pisca conforme o status (1 piscada reinicialização, 2 não conectado ao roteador, 4 problema servidor, piscada contínua RS485). Em funcionamento aceso = fornecendo energia. Com defeito aceso = falha detectada.

Quais são as precauções de segurança antes da instalação?

Use luvas isolantes, roupas antiestáticas. Use ferramentas isoladas. Desligue a alimentação e aguarde 5 minutos após desligar para descarga. Instale em local limpo, ventilado, longe de campos magnéticos.

Posso usar cabos AC de alumínio?

Sim, mas você deve usar terminais adaptadores cobre/alumínio. Cabos de cobre são recomendados.

Como verificar a instalação antes de ligar?

Verifique se o equipamento está bem instalado, se os cabos PE, DC, AC e comunicação estão corretamente conectados, as braçadeiras dos cabos intactas, as portas não utilizadas seladas, e se a tensão/frequência da rede estão conformes.

O inversor é compatível com todos os painéis solares?

Os módulos fotovoltaicos devem ser conformes à classe A conforme a norma IEC 61730.

Como obter a declaração de conformidade UE?

Baixe-a no site www.aeg-industrialsolar.de/service/downloads/.

O que fazer se o inversor falhar?

O LED Com defeito acende. Consulte o manual para o código de erro. Não desmonte o aparelho. Contacte um técnico autorizado.

Como limpar e fazer manutenção do inversor?

Limpe o exterior com um pano seco e macio. Verifique periodicamente as conexões. Não desmonte. Apenas um técnico qualificado pode realizar reparos.

É possível descartar o inversor no lixo doméstico?

Não. Respeite as leis locais sobre resíduos eletrônicos. Pode devolvê-lo ao fabricante.

MANUAL DE UTILIZADOR AS-IR02-3600-2 AEG

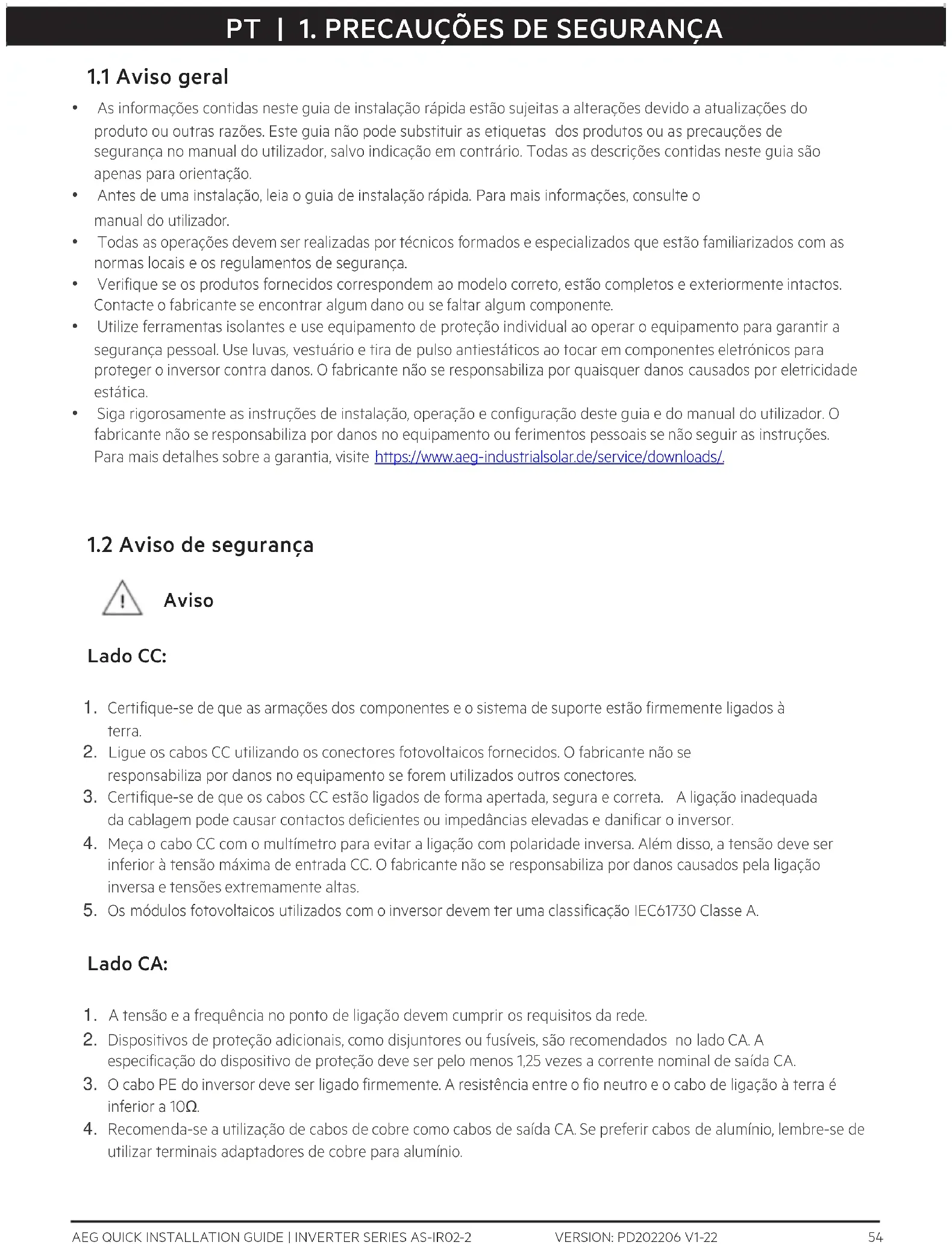

• As informações contidas neste guia de instalação rápida estão sujeitas a alterações devido a atualizações do produto ou outras razões. Este guia não pode substituir as etiquetas dos produtos ou as precauções de segurança no manual do utilizador, salvo indicação em contrário. Todas as descrições contidas neste guia são apenas para orientação.
• Antes de uma instalação, leia o guia de instalação rápida. Para mais informações, consulte o manual do utilizador.
• Todas as operações devem ser realizadas por técnicos formados e especializados que estão familiarizados com as normas locais e os regulamentos de segurança.
• Verifique se os produtos fornecidos correspondem ao modelo correto, estão completos e exteriormente intactos. Contacte o fabricante se encontrar algum dano ou se faltar algum componente.
• Utilize ferramentas isolantes e use equipamento de proteção individual ao operar o equipamento para garantir a segurança pessoal. Use luvas, vestuário e tira de pulso antiestáticos ao tocar em componentes eletrónicos para proteger o inversor contra danos. O fabricante não se responsabiliza por quaisquer danos causados por eletricidade estática.
• Siga rigorosamente as instruções de instalação, operação e configuração deste guia e do manual do utilizador. O fabricante não se responsabiliza por danos no equipamento ou ferimentos pessoais se não seguir as instruções. Para mais detalhes sobre a garantia, visite https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Aviso de segurança

Aviso

Lado CC:

1. Certifique-se de que as armações dos componentes e o sistema de suporte estão firmemente ligados à terra.
2. Ligue os cabos CC utilizando os conectores fotovoltaicos fornecidos. O fabricante não se responsabiliza por danos no equipamento se forem utilizados outros conectores.
3. Certifique-se de que os cabos CC estão ligados de forma apertada, segura e correta. A ligação inadequada da cablagem pode causar contactos deficientes ou impedâncias elevadas e danificar o inversor.
4. Meça o cabo CC com o multímetro para evitar a ligação com polaridade inversa. Além disso, a tensão deve ser inferior à tensão máxima de entrada CC. O fabricante não se responsabiliza por danos causados pela ligação inversa e tensões extremamente altas.
5. Os módulos fotovoltaicos utilizados com o inversor devem ter uma classificação IEC61730 Classe A.

Lado CA:

1. A tensão e a frequência no ponto de ligação devem cumprir os requisitos da rede.
2. Dispositivos de proteção adicionais, como disjuntores ou fusíveis, são recomendados no lado CA. A especificação do dispositivo de proteção deve ser pelo menos 1,25 vezes a corrente nominal de saída CA.
3. O cabo PE do inversor deve ser ligado firmemente. A resistência entre o fio neutro e o cabo de ligação à terra é inferior a 10Ω.
4. Recomenda-se a utilização de cabos de cobre como cabos de saída CA. Se preferir cabos de alumínio, lembre-se de utilizar terminais adaptadores de cobre para alumínio.

1. Não aplique carga mecânica aos terminais; caso contrário, os terminais podem ser danificados.
2. Todas as etiquetas e marcas de aviso devem ser visíveis após a instalação. Não rabisque, danifique ou cubra qualquer etiqueta no dispositivo.
3. A desmontagem ou modificação não autorizada pode danificar o equipamento. Os danos não estão cobertos pela garantia.
4. Instale o inversor longe de campos magnéticos altos para evitar interferência eletromagnética. Se existir algum equipamento de rádio ou de comunicação sem fio abaixo de 30 MHz nas proximidades do inversor, é necessário:
5. Instalar o inversor afastado a pelo menos 30 m do equipamento sem fio.
6. Adicionar um filtro EMI passa-baixo ou um núcleo de ferrite multi-enrolamento ao cabo de entrada DC ou ao cabo de saída AC do inversor.
7. As etiquetas de advertência no inversor são as seguintes.

	PERIGO DE ALTA TENSÃO. Desligue toda a energia de entrada e desligue o produto antes de trabalhar nele.		Descarga retardada. Espere 5 minutos após o corte de energia até que os componentes estejam completamente descarregados.
	Leia o guia antes de trabalhar neste dispositivo.		Existem potenciais riscos. Use EPI adequado antes de qualquer operação.
	Perigo devido a temperaturas elevadas. Não toque no produto em funcionamento para evitar queimaduras.		Ponto de ligação à terra. Indica a posição para ligar o cabo PE.
	Marcação CE		Não elimine o inversor como lixo doméstico. Elimine o produto em conformidade com as leis e regulamentos locais, ou envie-o de volta ao fabricante.

1.3 Verificação antes da ligação da corrente

N.°		Verificar item
1	☐	O produto está firmemente instalado num local limpo, bem ventilado e fácil de operar.
2	☐	Os cabos PE, CC de entrada, CA de saída e de comunicação estão ligados de forma correta e segura.
3	☐	As braçadeiras de cabos estão intactas, encaminhadas de forma adequada e uniforme.
4	☐	As portas e os terminais não utilizados estão selados.
5	☐	A tensão e a frequência no ponto de ligação cumprem os requisitos de ligação da rede do inversor.

1.4 Declaração de conformidade da UE

A Solar Solutions declara pela presente que o inversor com módulos de comunicação sem fios vendido no mercado europeu cumpre os requisitos das seguintes diretivas:

• Diretiva de equipamento de rádio 2014/53/UE (DER) - Diretiva relativa à restrição do uso de substâncias perigosas 2011/65/UE e (UE) 2015/863 (RoHS)

• Resíduos de equipamentos elétricos e eletrónicos 2012/19/UE - Registo, Avaliação, Autorização e Restrição de Produtos Químicos (CE) N.º 1907/2006 (REACH)

A Solar Solutions declara pela presente que o inversor sem módulos de comunicação sem fios vendido no mercado europeu cumpre os requisitos das seguintes diretivas:

• Diretiva de compatibilidade eletromagnética 2014/30/UE (CEM)
• Diretiva de aparelhos elétricos de baixa tensão 2014/35/UE (DBT)
• Diretiva relativa à restrição do uso de substâncias perigosas 2011/65/UE e (UE) 2015/863 (RoHS) • Resíduos de equipamentos elétricos e eletrónicos 2012/19/UE
• Registo, Avaliação, Autorização e Restrição de Produtos Químicos (CE) N.º 1907/2006 (REACH) Pode transferir a Declaração de Conformidade da UE em https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicadores LED

Indicador	Estado	Descrição
[322H]Alimentação		LIGADO = Wi-Fi está ligado / ativo.
		PISCA 1 = O sistema Wi-Fi está a reiniciar.
		PISCA 2 = O WiFi não está ligado ao router.
		PISCA 4 = Problema no servidor Wi-Fi
		PISCA = RS485 está ligado.
		DESLIGADO = Wi-Fi não está ativo.
Em funcionamento		LIGADO = O inversor está a alimentar energia
		DESLIGADO = O inversor não está a alimentar energia neste momento.
[14XD]Falha		LIGADO = Ocorreu uma falha.
		DESLIGADO = Nenhuma falha.
