AS-IC02-8000-2 - Inversor solar AEG - Manual de utilização gratuito

Tipo de produto	Inversor solar fotovoltaico
Marca	AEG
Modelo	AS-IC02-8000-2
Potência nominal CA	8000 W
Tensão de entrada CC máx.	600 V (estimativa)
Tensão de saída CA	230 V monofásico (estimativa)
Frequência de saída	50 Hz (estimativa)
Rendimento máximo	97,5 % (estimativa)
Índice de proteção	IP65 (estimativa)
Dimensões (C x A x P)	600 x 400 x 200 mm (estimativa)
Peso	28 kg (estimativa)
Faixa de temperatura de operação	-25 °C a +60 °C (estimativa)
Refrigeração	Convectivo ou ventilador (estimativa)
Display	LED indicadores (alimentação, funcionamento, falha)
Comunicação	Wi-Fi integrado, RS485
Proteções integradas	Anti-ilhamento, proteção CC reversa, proteção contra sobretensões, monitoramento de terra
Normas	CE, RED, RoHS, REACH
Montagem	Parede ou suporte (estimativa)
Garantia	5 anos (estimativa)
Páginas do manual	84 páginas

Perguntas frequentes - AS-IC02-8000-2 AEG

Quais são as precauções de segurança essenciais antes de instalar o inversor AEG AS-IC02-8000-2?

Antes de qualquer instalação, leia atentamente o guia de instalação rápida e o manual do usuário. Use equipamentos de proteção individual (EPI), utilize ferramentas isoladas e certifique-se de que o aparelho está desligado. Aguarde 5 minutos após o desligamento para permitir a descarga dos componentes.

Como conectar corretamente os cabos CC do lado dos painéis solares?

Use apenas os conectores fotovoltaicos fornecidos. Verifique a polaridade com um multímetro: a tensão deve ser inferior à tensão de entrada CC máxima. Certifique-se de que as conexões estão firmes para evitar mau contato ou impedância elevada.

Quais dispositivos de proteção são recomendados no lado CA?

É recomendado instalar um disjuntor ou fusível no lado CA com calibre de pelo menos 1,25 vezes a corrente nominal de saída CA. O cabo de proteção PE deve ser conectado corretamente com uma resistência inferior a 10 Ω entre o neutro e a terra.

O que significam os diferentes piscas do indicador Wi-Fi?

O indicador Wi-Fi indica: aceso fixo = Wi-Fi conectado/atividade; 1 pisca = reinicialização do Wi-Fi; 2 piscas = não conectado ao roteador; 4 piscas = problema no servidor Wi-Fi; pisca lento = conexão RS485 ativa; apagado = Wi-Fi desativado.

Como saber se o inversor está funcionando normalmente?

O indicador 'Em funcionamento' verde está aceso quando o inversor fornece energia. Se estiver apagado, o inversor não produz. O indicador 'Falha' vermelho acende em caso de defeito.

Qual distância mínima devo respeitar entre o inversor e um equipamento de rádio ou sem fio?

Para evitar interferências eletromagnéticas, instale o inversor a pelo menos 30 metros de qualquer equipamento sem fio operando abaixo de 30 MHz, ou adicione um filtro EMI passa-baixa ou um núcleo de ferrite nos cabos CC/CA.

Posso usar cabos de alumínio para a saída CA?

Sim, mas você deve usar terminais adaptadores cobre/alumínio especiais para garantir uma conexão correta. Cabos de cobre são recomendados para confiabilidade ideal.

Como aterrar o inversor?

Certifique-se de que os quadros dos módulos fotovoltaicos e o sistema de suporte estão corretamente aterrados. O ponto de aterramento (PE) está indicado no aparelho. Use um cabo de proteção com resistência de terra inferior a 10 Ω.

O que fazer se o inversor exibir um indicador de falha?

Se o indicador vermelho 'Falha' estiver aceso, desligue imediatamente a alimentação CC e CA. Aguarde 5 minutos, depois verifique as conexões e as tensões. Consulte o manual para o código de erro específico ou entre em contato com o serviço pós-venda.

Como descartar corretamente o inversor no fim da vida útil?

Não descarte o inversor com o lixo doméstico. De acordo com a diretiva REEE (2012/19/UE), leve-o a um ponto de coleta autorizado ou devolva-o ao fabricante para reciclagem adequada.

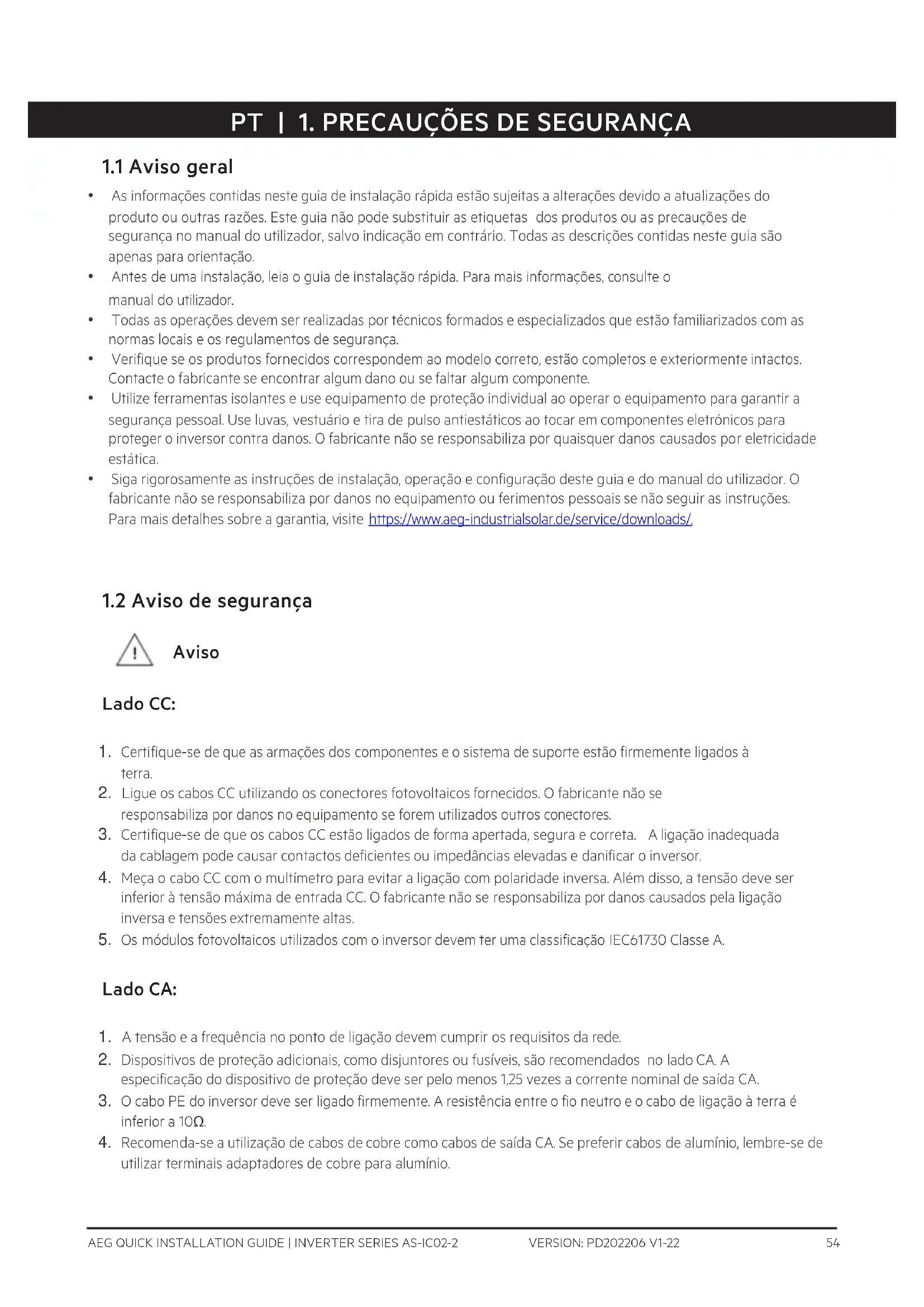

MANUAL DE UTILIZADOR AS-IC02-8000-2 AEG

• As informações contidas neste guia de instalação rápida estão sujeitas a alterações devido a atualizações do produto ou outras razões. Este guia não pode substituir as etiquetas dos produtos ou as precauções de segurança no manual do utilizador, salvo indicação em contrário. Todas as descrições contidas neste guia são apenas para orientação.
• Antes de uma instalação, leia o guia de instalação rápida. Para mais informações, consulte o manual do utilizador.
• Todas as operações devem ser realizadas por técnicos formados e especializados que estão familiarizados com as normas locais e os regulamentos de segurança.
• Verifique se os produtos fornecidos correspondem ao modelo correto, estão completos e exteriormente intactos. Contacte o fabricante se encontrar algum dano ou se faltar algum componente.
• Utilize ferramentas isolantes e use equipamento de proteção individual ao operar o equipamento para garantir a segurança pessoal. Use luvas, vestuário e tira de pulso antiestáticos ao tocar em componentes eletrónicos para proteger o inversor contra danos. O fabricante não se responsabiliza por quaisquer danos causados por eletricidade estática.
• Siga rigorosamente as instruções de instalação, operação e configuração deste guia e do manual do utilizador. O fabricante não se responsabiliza por danos no equipamento ou ferimentos pessoais se não seguir as instruções. Para mais detalhes sobre a garantia, visite https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Aviso de segurança

Aviso

Lado CC:

1. Certifique-se de que as armações dos componentes e o sistema de suporte estão firmemente ligados à terra.
2. Ligue os cabos CC utilizando os conectores fotovoltaicos fornecidos. O fabricante não se responsabiliza por danos no equipamento se forem utilizados outros conectores.
3. Certifique-se de que os cabos CC estão ligados de forma apertada, segura e correta. A ligação inadequada da cablagem pode causar contactos deficientes ou impedâncias elevadas e danificar o inversor.
4. Meça o cabo CC com o multímetro para evitar a ligação com polaridade inversa. Além disso, a tensão deve ser inferior à tensão máxima de entrada CC. O fabricante não se responsabiliza por danos causados pela ligação inversa e tensões extremamente altas.
5. Os módulos fotovoltaicos utilizados com o inversor devem ter uma classificação IEC61730 Classe A.

Lado CA:

1. A tensão e a frequência no ponto de ligação devem cumprir os requisitos da rede.
2. Dispositivos de proteção adicionais, como disjuntores ou fusíveis, são recomendados no lado CA. A especificação do dispositivo de proteção deve ser pelo menos 1,25 vezes a corrente nominal de saída CA.
3. O cabo PE do inversor deve ser ligado firmemente. A resistência entre o fio neutro e o cabo de ligação à terra é inferior a 10Ω.
4. Recomenda-se a utilização de cabos de cobre como cabos de saída CA. Se preferir cabos de alumínio, lembre-se de utilizar terminais adaptadores de cobre para alumínio.

Produto:

1. Não aplique carga mecânica aos terminais; caso contrário, os terminais podem ser danificados.
2. Todas as etiquetas e marcas de aviso devem ser visíveis após a instalação. Não rabisque, danifique ou cubra qualquer etiqueta no dispositivo.

3. A desmontagem ou modificação não autorizada pode danificar o equipamento. Os danos não estão cobertos pela garantia.

4. Instale o inversor longe de campos magnéticos altos para evitar interferência eletromagnética. Se existir algum equipamento de rádio ou de comunicação sem fio abaixo de 30 MHz nas proximidades do inversor, é necessário:

5. Instalar o inversor afastado a pelo menos 30 m do equipamento sem fio.

6. Adicionar um filtro EMI passa-baixo ou um núcleo de ferrite multi-enrolamento ao cabo de entrada DC ou ao cabo de saída AC do inversor.

7. As etiquetas de advertência no inversor são as seguintes.

	PERIGO DE ALTA TENSÃO. Desligue toda a energia de entrada e desligue o produto antes de trabalhar nele.		Descarga retardada. Espere 5 minutos após o corte de energia até que os componentes estejam completamente descarregados.
	Leia o guia antes de trabalhar neste dispositivo.		Existem potenciais riscos. Use EPI adequado antes de qualquer operação.
	Perigo devido a temperaturas elevadas. Não toque no produto em funcionamento para evitar queimaduras.		Ponto de ligação à terra. Indica a posição para ligar o cabo PE.
	Marcação CE		Não elimine o inversor como lixo doméstico. Elimine o produto em conformidade com as leis e regulamentos locais, ou envie-o de volta ao fabricante.

1.3 Verificação antes da ligação da corrente

N.°		Verificar item
1	☐	O produto está firmemente instalado num local limpo, bem ventilado e fácil de operar.
2	☐	Os cabos PE, CC de entrada, CA de saída e de comunicação estão ligados de forma correta e segura.
3	☐	As braçadeiras de cabos estão intactas, encaminhadas de forma adequada e uniforme.
4	☐	As portas e os terminais não utilizados estão selados.
5	☐	A tensão e a frequência no ponto de ligação cumprem os requisitos de ligação da rede do inversor.

1.4 Declaração de conformidade da UE

Solar Solutions declara pela presente que o inversor com módulos de comunicação sem fios vendido no mercado europeu cumpre os requisitos das seguintes diretivas:

• Diretiva de equipamento de rádio 2014/53/UE (DER)
• Diretiva relativa à restrição do uso de substâncias perigosas 2011/65/UE e (UE) 2015/863 (RoHS)

• Resíduos de equipamentos elétricos e eletrónicos 2012/19/UE
- Registo, Avaliação, Autorização e Restrição de Produtos Químicos (CE) N.º 1907/2006 (REACH)

Solar Solutions declara pela presente que o inversor sem módulos de comunicação sem fios vendido no mercado europeu cumpre os requisitos das seguintes diretivas:

• Diretiva de compatibilidade eletromagnética 2014/30/UE (CEM)
• Diretiva de aparelhos elétricos de baixa tensão 2014/35/UE (DBT)
• Diretiva relativa à restrição do uso de substâncias perigosas 2011/65/UE e (UE) 2015/863 (RoHS)
  • Resíduos de equipamentos elétricos e eletrónicos 2012/19/UE
• Registo, Avaliação, Autorização e Restrição de Produtos Químicos (CE) N.º 1907/2006 (REACH) Pode transferir a Declaração de Conformidade da UE em https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicadores LED

Indicador	Estado	Descrição
Alimentação		LIGADO = Wi-Fi está ligado / ativo.
		PISCA 1 = O sistema Wi-Fi está a reiniciar.
		PISCA 2 = O WiFi não está ligado ao router.
		PISCA 4 = Problema no servidor Wi-Fi
		PISCA = RS485 está ligado.
		DESLIGADO = Wi-Fi não está ativo.
[3X45]Em funcionamento		LIGADO = O inversor está a alimentar energia
		DESLIGADO = O inversor não está a alimentar energia neste momento.
Falha		LIGADO = Ocorreu uma falha.
		DESLIGADO = Nenhuma falha.
