Produkttyp	Photovoltaik-Solarwechselrichter
Marke	AEG
Modell	AS-IC02-8000-2
Nennleistung AC	8000 W
Maximale DC-Eingangsspannung	600 V (Schätzung)
AC-Ausgangsspannung	230 V einphasig (Schätzung)
Ausgangsfrequenz	50 Hz (Schätzung)
Maximaler Wirkungsgrad	97,5 % (Schätzung)
Schutzart	IP65 (Schätzung)
Abmessungen (L x H x T)	600 x 400 x 200 mm (Schätzung)
Gewicht	28 kg (Schätzung)
Betriebstemperaturbereich	-25 °C bis +60 °C (Schätzung)
Kühlung	Konvektion oder Lüfter (Schätzung)
Anzeige	LED-Anzeigen (Strom, Betrieb, Störung)
Kommunikation	Integriertes Wi-Fi, RS485
Integrierte Schutzfunktionen	Inselbetriebsschutz, Verpolungsschutz, Überspannungsschutz, Erdungsüberwachung
Normen	CE, RED, RoHS, REACH
Montage	Wandmontage oder auf Träger (Schätzung)
Garantie	5 Jahre (Schätzung)
Seiten der Anleitung	84 Seiten

Häufig gestellte Fragen - AS-IC02-8000-2 AEG

Welche wesentlichen Sicherheitsvorkehrungen sind vor der Installation des AEG AS-IC02-8000-2 Wechselrichters zu treffen?

Lesen Sie vor der Installation sorgfältig die Kurzanleitung und das Benutzerhandbuch. Tragen Sie persönliche Schutzausrüstung (PSA), verwenden Sie isolierte Werkzeuge und stellen Sie sicher, dass das Gerät spannungsfrei ist. Warten Sie nach dem Ausschalten 5 Minuten, um die Entladung der Komponenten zu ermöglichen.

Wie schließe ich die DC-Kabel auf der Solarmodulseite korrekt an?

Verwenden Sie ausschließlich die mitgelieferten PV-Steckverbinder. Überprüfen Sie die Polarität mit einem Multimeter: Die Spannung muss unter der maximalen DC-Eingangsspannung liegen. Stellen Sie sicher, dass die Verbindungen fest sind, um schlechten Kontakt oder hohe Impedanz zu vermeiden.

Welche Schutzvorrichtungen werden auf der AC-Seite empfohlen?

Es wird empfohlen, einen Leitungsschutzschalter oder eine Sicherung auf der AC-Seite zu installieren, deren Nennstrom mindestens das 1,25-fache des AC-Nennausgangsstroms beträgt. Das PE-Schutzkabel muss korrekt angeschlossen sein, mit einem Widerstand von weniger als 10 Ω zwischen Neutralleiter und Erde.

Was bedeuten die verschiedenen Blinkzustände der Wi-Fi-Anzeige?

Die Wi-Fi-Anzeige zeigt: Dauerlicht = Wi-Fi verbunden/Aktivität; 1 Blinken = Wi-Fi-Reset; 2 Blinken = nicht mit Router verbunden; 4 Blinken = Problem mit dem Wi-Fi-Server; langsames Blinken = RS485-Verbindung aktiv; aus = Wi-Fi deaktiviert.

Wie erkenne ich, ob der Wechselrichter normal arbeitet?

Die grüne 'In Betrieb'-Anzeige leuchtet, wenn der Wechselrichter Energie liefert. Ist sie aus, erzeugt der Wechselrichter nicht. Die rote 'Störung'-Anzeige leuchtet bei einem Fehler.

Welchen Mindestabstand muss ich zwischen dem Wechselrichter und einem Funk- oder drahtlosen Gerät einhalten?

Um elektromagnetische Störungen zu vermeiden, installieren Sie den Wechselrichter in einem Abstand von mindestens 30 Metern zu drahtlosen Geräten, die unter 30 MHz arbeiten, oder fügen Sie einen Tiefpass-EMI-Filter oder einen Ferritkern an den DC/AC-Kabeln hinzu.

Kann ich Aluminiumkabel für den AC-Ausgang verwenden?

Ja, aber Sie müssen spezielle Kupfer/Aluminium-Adapterklemmen verwenden, um eine korrekte Verbindung zu gewährleisten. Für optimale Zuverlässigkeit werden Kupferkabel empfohlen.

Wie erde ich den Wechselrichter?

Stellen Sie sicher, dass die Rahmen der PV-Module und das Trägersystem ordnungsgemäß geerdet sind. Der Erdungspunkt (PE) ist am Gerät gekennzeichnet. Verwenden Sie ein Schutzleiterkabel mit einem Erdungswiderstand von weniger als 10 Ω.

Was tun, wenn der Wechselrichter eine Störungsanzeige zeigt?

Wenn die rote 'Störung'-Anzeige leuchtet, schalten Sie sofort die DC- und AC-Versorgung ab. Warten Sie 5 Minuten, überprüfen Sie dann die Verbindungen und Spannungen. Konsultieren Sie das Handbuch für den spezifischen Fehlercode oder wenden Sie sich an den Kundendienst.

Wie entsorge ich den Wechselrichter am Ende seiner Lebensdauer ordnungsgemäß?

Entsorgen Sie den Wechselrichter nicht im Hausmüll. Gemäß der WEEE-Richtlinie (2012/19/EU) bringen Sie ihn zu einer zugelassenen Sammelstelle oder senden Sie ihn zur ordnungsgemäßen Wiederverwertung an den Hersteller zurück.

BEDIENUNGSANLEITUNG AS-IC02-8000-2 AEG

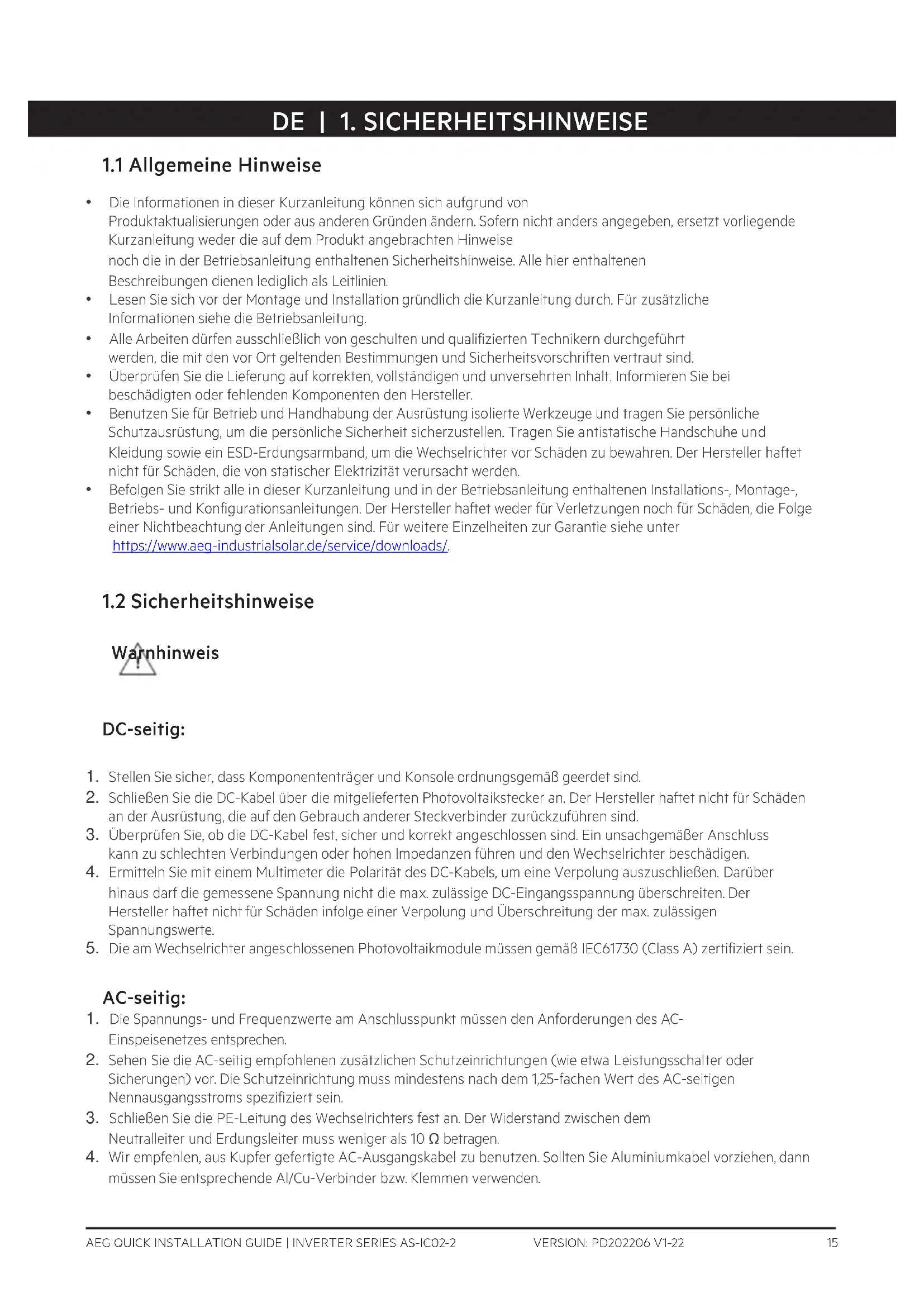

1.1 Allgemeine Hinweise

• Die Informationen in dieser Kurzanleitung können sich aufgrund von Produktaktualisierungen oder aus anderen Gründen ändern. Sofern nicht anders angegeben, ersetzt vorliegende Kurzanleitung weder die auf dem Produkt angebrachten Hinweise noch die in der Betriebsanleitung enthaltenen Sicherheitshinweise. Alle hier enthaltenen Beschreibungen dienen lediglich als Leitlinien.
• Lesen Sie sich vor der Montage und Installation gründlich die Kurzanleitung durch. Für zusätzliche Informationen siehe die Betriebsanleitung.
• Alle Arbeiten dürfen ausschließlich von geschulten und qualifizierten Technikern durchgeführt werden, die mit den vor Ort geltenden Bestimmungen und Sicherheitsvorschriften vertraut sind.
• Überprüfen Sie die Lieferung auf korrekten, vollständigen und unversehrten Inhalt. Informieren Sie bei beschädigten oder fehlenden Komponenten den Hersteller.
• Benutzen Sie für Betrieb und Handhabung der Ausrüstung isolierte Werkzeuge und tragen Sie persönliche Schutzausrüstung, um die persönliche Sicherheit sicherzustellen. Tragen Sie antistatische Handschuhe und Kleidung sowie ein ESD-Erdungsarmband, um die Wechselrichter vor Schäden zu bewahren. Der Hersteller haftet nicht für Schäden, die von statischer Elektrizität verursacht werden.
• Befolgen Sie strikt alle in dieser Kurzanleitung und in der Betriebsanleitung enthaltenen Installations-, Montage-, Betriebs- und Konfigurationsanleitungen. Der Hersteller haftet weder für Verletzungen noch für Schäden, die Folge einer Nichtbeachtung der Anleitungen sind. Für weitere Einzelheiten zur Garantie siehe unter https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Sicherheitshinweise

DC-seitig:

1. Stellen Sie sicher, dass Komponententräger und Konsole ordnungsgemäß geerdet sind.
2. Schließen Sie die DC-Kabel über die mitgelieferten Photovoltaikstecker an. Der Hersteller haftet nicht für Schäden an der Ausrüstung, die auf den Gebrauch anderer Steckverbinder zurückzuführen sind.
3. Überprüfen Sie, ob die DC-Kabel fest, sicher und korrekt angeschlossen sind. Ein unsachgemäßer Anschluss kann zu schlechten Verbindungen oder hohen Impedanzen führen und den Wechselrichter beschädigen.
4. Ermitteln Sie mit einem Multimeter die Polarität des DC-Kabels, um eine Verpolung auszuschließen. Darüber hinaus darf die gemessene Spannung nicht die max. zulässige DC-Eingangsspannung überschreiten. Der Hersteller haftet nicht für Schäden infolge einer Verpolung und Überschreitung der max. zulässigen Spannungswerte.
5. Die am Wechselrichter angeschlossenen Photovoltaikmodule müssen gemäß IEC61730 (Class A) zertifiziert sein.

AC-seitig:

1. Die Spannungs- und Frequenzwerte am Anschlusspunkt müssen den Anforderungen des AC-Einspeisenetzes entsprechen.
2. Sehen Sie die AC-seitig empfohlenen zusätzlichen Schutzeinrichtungen (wie etwa Leistungsschalter oder Sicherungen) vor. Die Schutzeinrichtung muss mindestens nach dem 1,25-fachen Wert des AC-seitigen Nennausgangsstroms spezifiziert sein.
3. Schließen Sie die PE-Leitung des Wechselrichters fest an. Der Widerstand zwischen dem Neutralleiter und Erdungsleiter muss weniger als 10 Ω betragen.
4. Wir empfehlen, aus Kupfer gefertigte AC-Ausgangskabel zu benutzen. Sollten Sie Aluminiumkabel vorziehen, dann müssen Sie entsprechende Al/Cu-Verbinder bzw. Klemmen verwenden.

Produkt

1. Lassen Sie die Anschlussklemmen mechanisch unbelastet, um Beschädigungen auszuschließen.
2. Nach Montage und Installation müssen alle Etiketten und Warnaufkleber sichtbar sein. Diese dürfen weder zerkratzt, beschädigt oder verdeckt sein.
3. Eine unbefugte Zerlegung oder Modifizierung kann die Ausrüstung beschädigen und führt zu Garantieverlust.

4. Installieren Sie den Wechselrichter nicht in der Nähe starker Magnetfelder, um elektromagnetische Interferenzen zu vermeiden. Wenn sich in der Nähe des Wechselrichters Kommunikationsgeräte mit einer drahtlosen bzw. Funkverbindung unter 30 MHz befinden, gehen Sie wie folgt vor:

5. Installieren Sie den Wechselrichter in einem Abstand von mindestens 30 m zu Geräten mit drahtloser Funkverbindung.

6. Bauen Sie am DC-Eingangskabel bzw. dem AC-Ausgangskabel des Wechselrichters einen EMI-Tiefpassfilter oder einen Ferritkern mit mehreren Windungen ein.

7. Der Wechselrichter besitzt folgende Warnaufkleber:

	WARNUNG VOR ELEKTRISCHER SPANNUNG! Gerät vor allen Arbeiten ausschalten und von sämtlichen Spannungsquellen trennen.		Verzögerte elektrische Entladung. Nach dem Ausschalten 5 Minuten abwarten, bis die Bauteile vollständig elektrisch entladen sind..
	Vor allen Arbeiten am Gerät erst die Betriebsanleitung lesen.		Vorhandensein potenzieller Risiken. Vor sämtlichen Arbeiten geeignete PSA tragen.
	Gefährdung durch hohe Temperaturen. Produkt nicht während des Betriebs berühren, um Verbrennungen zu vermeiden		Erdungspunkt. Position für den Anschluss der Erdungsleitung (PE).
	CE-Kennzeichnung		Wechselrichter nicht über den Haushaltsmüll entsorgen, sondern in Übereinstimmung mit den örtlich gültigen Gesetzen und Bestimmungen oder zurück an den Hersteller senden.

1.3 Prüfpunkte vor dem Einschalten

Nr.		Prüfpunkt
1	☐	Das Produkt wurde an einem sauberen und gut belüfteten Ort montiert und lässt sich einfach bedienen.
2	☐	Alle Anschlüsse (PE, DC-Eingangs- und AC-Ausgangsspannung sowie Kommunikationsleitungen) wurden korrekt und auf sichere Art angeschlossen.
3	☐	Die Kabelbinder sind intakt sowie ordnungsgemäß und gleichmäßig angeordnet.
4	☐	Nicht verwendete Ports und (Klemm-)Anschlüsse sind abgedeckt und verschlossen.
5	☐	Die Spannungs- und Frequenzwerte am Anschlusspunkt entsprechen den Anforderungen des AC-Koppelnetzes.

1.4 EU-Konformitätserklärung

Solar Solutions erklärt hiermit, dass der auf dem europäischen Markt verkaufte Wechselrichter mit drahtlosen Kommunikationsmodulen die Anforderungen der folgenden Richtlinien erfüllt:

• Richtlinie 2014/53/EU (Funkanlagenrichtlinie)
- Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) sowie Richtlinie 2015/863 (RoHS)
- Richtlinie 2012/19/EU (Entsorgung von Elektro- und Elektronik-Altgeräten)
- Richtlinie 1907/2006 (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien, kurz: REACH)

Solar Solutions erklärt hiermit, dass der auf dem europäischen Markt verkaufte Wechselrichter ohne drahtlose Kommunikationsmodule die Anforderungen der folgenden Richtlinien erfüllt:

• Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMV-Richtlinie)
  • Richtlinie 2014/35/EU (Niederspannungsrichtlinie)
• Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) sowie Richtlinie 2015/863 (RoHS)
• Richtlinie 2012/19/EU (Entsorgung von Elektro- und Elektronik-Altgeräten)
• Richtlinie 1907/2006 (Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien, kurz: REACH)

Sie können die EU-Konformitätserklärung über folgende URL herunterlader. https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-Anzeigen

Anzeige	Status	Beschreibung
Leistung		EIN = Mit WLAN verbunden / WLAN ist aktiv.
		BLINKT 1 x = WLAN-System wird zurückgesetzt.
		BLINKT 2 x = Keine Verbindung zwischen WLAN und Router.
		BLINKT 4 x = WLAN-Serverproblem
		BLINKT = Mit RS-485 verbunden.
		AUS = WLAN ist nicht in Betrieb.
In Betrieb		EIN = Wechselrichter speist Leistung ein.
		AUS = Wechselrichter speist momentan keine Leistung ein.
Störung		EIN = Es liegt eine Störung vor.
		AUS = Keine Störung.

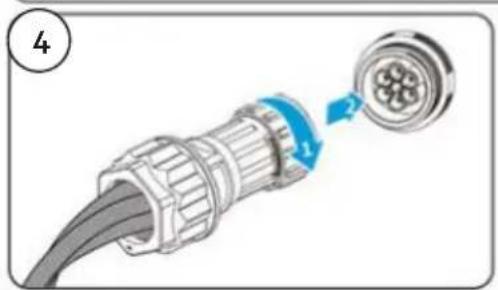

No.	RS485 / Meter
1	RS485 B
2	RS485 B
3	RS485 A
4	RS485 A
5	Meter +
6	Meter -
