AS-IC02-8000-2 - Saules invertors AEG - Bezmaksas lietošanas instrukcija

Produkta veids	Fotoelementu saules invertors
Zīmols	AEG
Modelis	AS-IC02-8000-2
Nominālā maiņstrāvas jauda	8000 W
Maksimālais līdzstrāvas ieejas spriegums	600 V (aptuveni)
Maiņstrāvas izejas spriegums	230 V vienfāze (aptuveni)
Izejas frekvence	50 Hz (aptuveni)
Maksimālā efektivitāte	97,5 % (aptuveni)
Aizsardzības klase	IP65 (aptuveni)
Izmēri (G x A x D)	600 x 400 x 200 mm (aptuveni)
Svars	28 kg (aptuveni)
Darba temperatūras diapazons	-25 °C līdz +60 °C (aptuveni)
Dzesēšana	Konvektīva vai ventilators (aptuveni)
Displejs	LED indikatori (barošana, darbība, kļūme)
Komunikācija	Iebūvēts Wi-Fi, RS485
Iebūvētā aizsardzība	Pretpussalas aizsardzība, reversā līdzstrāvas aizsardzība, pārsprieguma aizsardzība, zemējuma uzraudzība
Standarti	CE, RED, RoHS, REACH
Montāža	Pie sienas vai uz statīva (aptuveni)
Garantija	5 gadi (aptuveni)
Rokasgrāmatas lappuses	84 lapas

Bieži uzdotie jautājumi - AS-IC02-8000-2 AEG

Kādi ir būtiskie drošības pasākumi pirms AEG AS-IC02-8000-2 invertora uzstādīšanas?

Pirms jebkādas uzstādīšanas uzmanīgi izlasiet ātrās uzstādīšanas rokasgrāmatu un lietošanas instrukciju. Valkājiet individuālās aizsardzības līdzekļus (IAL), izmantojiet izolētus instrumentus un pārliecinieties, ka ierīce ir atslēgta no sprieguma. Pēc izslēgšanas nogaidiet 5 minūtes, lai komponenti izlādētos.

Kā pareizi pievienot līdzstrāvas kabeļus saules paneļu pusē?

Izmantojiet tikai komplektācijā iekļautos fotoelementu savienotājus. Pārbaudiet polaritāti ar multimetru: spriegumam jābūt mazākam par maksimālo līdzstrāvas ieejas spriegumu. Pārliecinieties, ka savienojumi ir cieši, lai izvairītos no slikta kontakta vai augstas pretestības.

Kādi aizsardzības līdzekļi ir ieteicami maiņstrāvas pusē?

Ieteicams uzstādīt slēdzi vai drošinātāju maiņstrāvas pusē, kura kalibrs ir vismaz 1,25 reizes lielāks par nominālo izejas maiņstrāvu. Aizsargvadam PE jābūt pareizi savienotam ar pretestību, kas ir mazāka par 10 Ω starp neitrāli un zemi.

Ko nozīmē dažādie Wi-Fi indikatora mirgošanas veidi?

Wi-Fi indikators norāda: pastāvīgi deg = Wi-Fi savienots/aktīvs; 1 mirgošana = Wi-Fi atiestatīšana; 2 mirgošanas = nav savienots ar maršrutētāju; 4 mirgošanas = Wi-Fi servera problēma; lēna mirgošana = RS485 savienojums aktīvs; izslēgts = Wi-Fi atspējots.

Kā uzzināt, vai invertors darbojas normāli?

Zaļais 'Darbībā' indikators deg, kad invertors piegādā enerģiju. Ja tas ir izslēgts, invertors neražo. Sarkanais 'Kļūme' indikators iedegas kļūmes gadījumā.

Kāds minimālais attālums jāievēro starp invertoru un radio vai bezvadu iekārtu?

Lai izvairītos no elektromagnētiskiem traucējumiem, uzstādiet invertoru vismaz 30 metru attālumā no jebkuras bezvadu iekārtas, kas darbojas zem 30 MHz, vai pievienojiet zemfrekvences EMI filtru vai ferīta serdi pie līdzstrāvas/maiņstrāvas kabeļiem.

Vai varu izmantot alumīnija kabeļus maiņstrāvas izejai?

Jā, bet jāizmanto īpaši vara/alumīnija adapteru spailes, lai nodrošinātu pareizu savienojumu. Lai nodrošinātu optimālu uzticamību, ieteicami vara kabeļi.

Kā iezemēt invertoru?

Pārliecinieties, ka PV moduļu rāmji un atbalsta sistēma ir pareizi iezemēti. Zemējuma punkts (PE) ir norādīts uz ierīces. Izmantojiet aizsargvadu ar zemējuma pretestību, kas ir mazāka par 10 Ω.

Ko darīt, ja invertorā deg kļūmes indikators?

Ja sarkanais 'Kļūme' indikators deg, nekavējoties atslēdziet līdzstrāvas un maiņstrāvas barošanu. Nogaidiet 5 minūtes, pēc tam pārbaudiet savienojumus un spriegumus. Skatiet rokasgrāmatā konkrēto kļūdas kodu vai sazinieties ar pēcpārdošanas servisu.

Kā pareizi atbrīvoties no invertora tā kalpošanas beigās?

Neizmetiet invertoru kopā ar sadzīves atkritumiem. Saskaņā ar EES direktīvu (2012/19/ES) nogādājiet to atbilstošā savākšanas punktā vai nosūtiet atpakaļ ražotājam atbilstošai pārstrādei.

LIETOŠANAS INSTRUKCIJA AS-IC02-8000-2 AEG

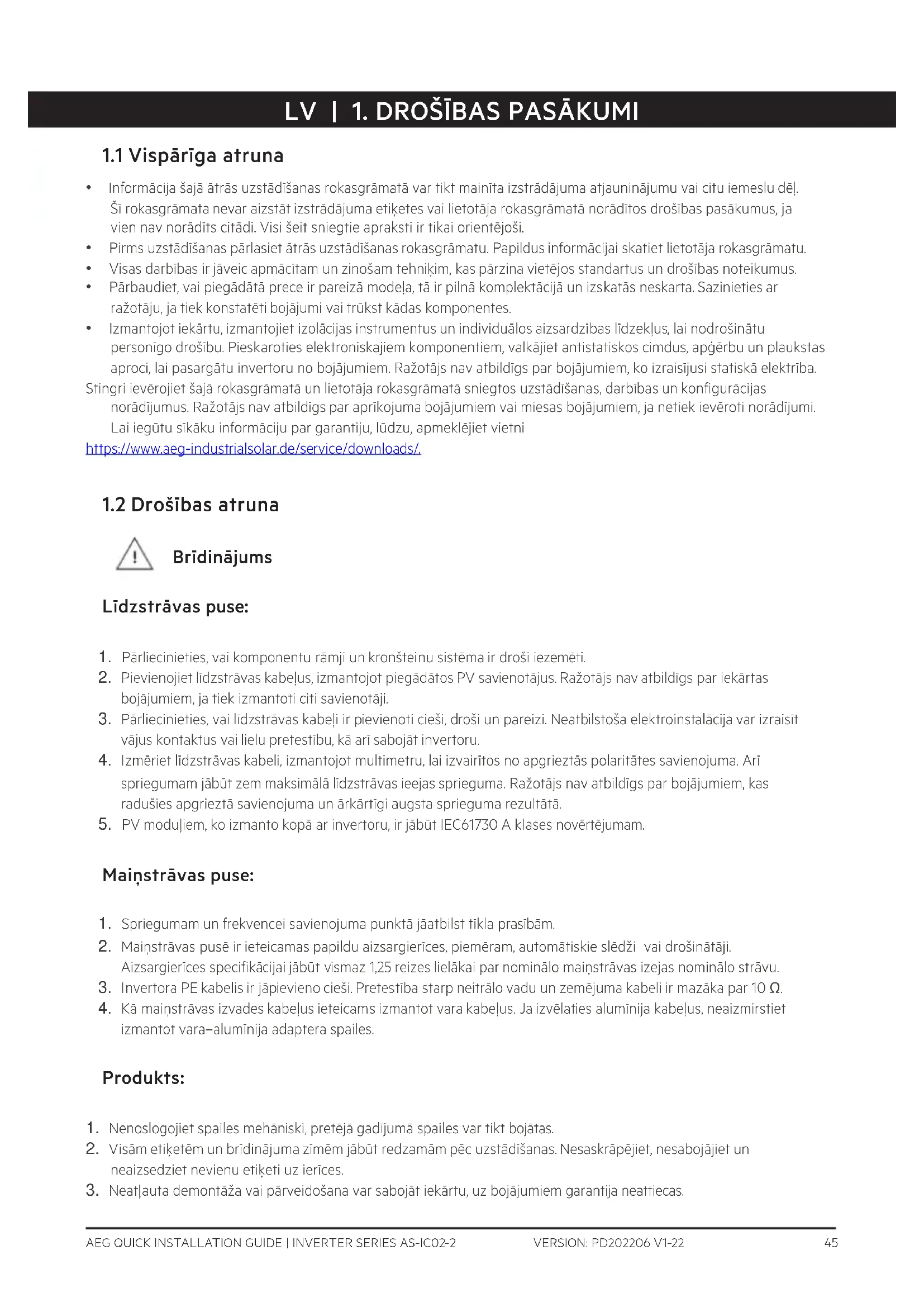

1.1 Vispārīga atruna

• Informācija šajā ātrās uzstādīšanas rokasgrāmatā var tikt mainīta izstrādājuma atjauninājumu vai citu iemeslu dēļ. Šī rokasgrāmata nevar aizstāt izstrādājuma etiketes vai lietotāja rokasgrāmatā norāditos drošības pasākumus, ja vien nav norādīts citādi. Visi šeit sniegtie apraksti ir tikai orientējoši.
• Pirms uzstādīšanas pārlasiet ātrās uzstādīšanas rokasgrāmatu. Papildus informācijai skatiet lietotāja rokasgrāmatu.
• Visas darbibas ir jāveic apmācītam un zinošam tehniķim, kas pārzina vietējos standartus un drošības noteikumus.
• Pārbaudiet, vai piegādātā prece ir pareizā modela, tā ir pilnā komplektācijā un izskatās neskarta. Sazinieties ar ražotāju, ja tiek konstatēti bojājumi vai trūkst kādas komponentes.
• Izmantojot iekārtu, izmantojiet izolācijas instrumentus un individuālos aizsardzības līdzekļus, lai nodrošinātu personīgo drošību. Pieskaroties elektroniskajiem komponentiem, valkājiet antistatiskos cimdus, apgērbu un plaukstas aproci, lai pasargātu invertoru no bojājumiem. Ražotājs nav atbildīgs par bojājumiem, ko izraisījusi statiskā elektriba.
  Stingri ievērojiet šajā rokasgrāmatā un lietotāja rokasgrāmatā sniegtos uzstādīšanas, darbības un konfigurācijas norādījumus. Ražotājs nav atbildīgs par aprīkojuma bojājumiem vai miesas bojājumiem, ja netiek ievēroti norādījumi. Lai iegūtu sīkāku informāciju par garantiju, lūdzu, apmeklējiet vietni
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Drošības atruna

Bridinājums

Līdzstrāvas puse:

1. Pārliecinieties, vai komponentu rāmji un kronšteinu sistēma ir droši iezemēti.
2. Pievienojiet lidzstrāvas kabelus, izmantojot piegādatos PV savienotājus. Ražotājs nav atbildīgs par iekārtas bojājumiem, ja tiek izmantoti citi savienotāji.
3. Pārliecinieties, vai līdzstrāvas kabeli ir pievienoti cieši, droši un pareizi. Neatbilstoša elektroinstalācija var izraisīt vājus kontaktus vai lielu pretestību, kā arī sabojāt invertoru.
4. Izmēriet līdzstrāvas kabeli, izmantojot multimetru, lai izvairītos no apgrieztās polaritātes savienojuma. Arī spriegumam jābūt zem maksimālā līdzstrāvas ieejas sprieguma. Ražotājs nav atbildīgs par bojājumiem, kas radušies apgrieztā savienojuma un ārkārtīgi augsta sprieguma rezultātā.
5. PV moduļiem, ko izmanto kopā ar invertoru, ir jābūt IEC61730 A klases novērtējumam.

Mainstrāvas puse:

1. Spriegumam un frekvencei savienojuma punktā jāatbilst tikla prasībām.
2. Mainstrāvas pusē ir ieteicamas papildu aizsargierīces, piemēram, automātiskie slēdži vai drošinātāji. Aizsargierīces specifikācijai jābūt vismaz 1,25 reizes lielākai par nominālo mainstrāvas izejas nominālo strāvu.
3. Invertora PE kabelis ir jäpievieno cieši. Pretestība starp neitrālo vadu un zemējuma kabeli ir mazāka par 10 Ω.
4. Kā mainstrāvas izvades kabelus ieteicams izmantot vara kabelus. Ja izvēlaties alumīnija kabelus, neaizmirstiet izmantot vara-alumīnija adaptera spailes.

Produkts:

1. Nenoslogojiet spailes mehāniski, pretējā gadījumā spailes var tikt bojātas.
2. Visām etiketēm un brīdinājuma zīmēm jābūt redzamām pēc uzstādīšanas. Nesaskrāpējiet, nesabojājiet un neaizsedziet nevienu etiketi uz ierīces.

3. Neatļauta demontāža vai pārveidošana var sabojāt iekārtu, uz bojājumiem garantija neattiecas.

4. Uzstādiet invertoru tur, kur nav liela magnētiskā lauka, lai izvairītos no elektromagnētiskajiem traucējumiem. Ja invertora tuvumā ir jebkāds radio vai bezvadu saziņas aprīkojums, kas darbojas mazāk nekā 30 MHz frekvencē, jums ir jāveic šādas darbības:

5. Uzstādiet invertoru vismaz 30 m attālumā no bezvadu aprīkojuma.

6. Invertora līdzstrāvas ieejas kabelim vai mainstrāvas izejas kabelim pievienojiet zemo frekvenču EMI filtru vai vairāku tinumu ferīta serdi.

7. Brīdinājuma uzlīmes uz pārveidotāja ir šādas.

	AUGSTSPRIEGUMA RADITSAPDRAUDEJUMS. Atvienojiet visuienakošo jaudu un izslēdzietizstrādājumu, pirms sākat strādātar to.		Aizkavēta izlāde. Pēc izslēgšanas uzgaidiet 5minūtes, līdz komponenti ir pilnībā izlādējušies.
	Pirms sākat strādāt ar šo ierīci, izlasietrokasgrāmatu.		Pastāv iespējamie riski. Pirms jebkādāmdarbībām valkājiet atbilstošus IAL.
	Augstas temperatūras radītais risks.Nepieskarieties produktam tā darbības laikā,lai izvairītos no apdegumiem.		Zemējuma punkts. Norāda PE kabeļa pievienošanas poziciju.
	CE marķējums		Neizmetiet invertoru kā sadzīves atkritumus.Izmetiet izstrādājumu saskaņā ar vietējiemlikumiem un noteikumiem vai nosūtiet toatpakaļ ražotājam.

1.3 Pārbaudiet pirms ieslēgšanas

Nr.		Pārbaudiet vienumu
1		Produkts ir stingri uzstādīts tīrā vietā, kas ir labi vēdināma un viegli lietojama.
2		PE, lidzstrāvas ieeja, maiņstrāvas izeja un sakaru kabeli ir pievienoti pareizi un droši.
3		Kabelu savienojumi ir neskarti, izvilkti pareizi un vienmērīgi.
4		Neizmantotās pieslēgvietas un termināļi ir aizzimogoti.
5		Spriegums un frekvence pieslēguma punktā atbilst invertora tīkla savienojuma prasībām.

1.4 ES atbilstības deklarācija

Ar šo deklarē, ka invertors ar bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Radio iekārtu direktīva 2014/53/ES (RED)
- Bistamu vielu ierobežošanas direktiva 2011/65/ES un (ES) 2015/863 (RoHS)
- Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
- Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH)

Solar Solutions Ar šo deklarē, ka invertors bez bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Elektromagnētiskās savietojamības direktīva 2014/30/ES (EMS)
  • Elektrisko aparātu zemspreguma direktīva 2014/35/ES (LVD)
• Bīstamu vielu ierobežošanas direktīva 2011/65/ES un (ES) 2015/863 (RoHS)
• Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
• Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH) Jūs varat lejupielādēt ES atbilstības deklarāciju vietnē https://www.aeg-industrialsolar.de/service/downloads/.

1.5 ES atbilstības deklarācija

Indikators	Stāvoklis	Apraksts
Jauda		IESLĘGTS = Wi-Fi ir pievienots / aktīvs.
		1. MIRGOŠANA = Wi-Fi sistēma tiek atiestatīta.
		2. MIRGOŠANA = WiFi nav pievienots maršrutētājam.
		4. MIRGOŠANA = Wi-Fi servera problēma
		MIRGO = RS485 ir pievienots.
		IZSLĘGTS = Wi-Fi nav aktīvs.
darbojas		IESLĘGTS = Invertors padod jaudu.
		IZSLĘGTS = Invertors šobrid nepadod jaudu.
nepareizi		IESLĘGTS = Notikusi klūda.
