AS-IC02-12000-2 - Saules invertors AEG - Bezmaksas lietošanas instrukcija

Preces veids	Saules invertors
Zīmols	AEG
Modelis	AS-IC02-12000-2
Nominālā jauda	12 000 W
Maksimālais līdzstrāvas ieejas spriegums	600 V
Maiņstrāvas izejas spriegums	230 V vienfāzes
Izejas frekvence	50/60 Hz
Savienojamība	Iebūvēts Wi-Fi, RS485
LED indikatori	Barošana (zaļš), darbība (zaļš), kļūme (sarkans)
Izmēri (G x A x D)	600 x 400 x 200 mm
Svars	25 kg
Aizsardzības klase	IP65
Dzesēšana	Dabiskā konvekcija
Darba temperatūra	-25 °C līdz +60 °C
Relatīvais mitrums	0 % - 95 % bez kondensāta
Drošības standarti	CEI 61730, CE, RoHS
Iebūvēta aizsardzība	Pretsala režīms, pārsprieguma aizsardzība, zemējuma defekta noteikšana
Apkope un tīrīšana	Notīriet ventilācijas spraugas ar sausu drānu. Pārbaudiet savienojumus ik pēc 6 mēnešiem.
Drošība	Pirms iejaukšanās izslēdziet barošanu. Pēc izslēgšanas nogaidiet 5 minūtes. Izmantojiet IAL.
Rezerves daļas un remontējamība	Sazinieties ar pilnvarotu tehniķi. Rezerves daļas pieejamas pie ražotāja.
Vispārīga informācija	Instalācijas rokasgrāmata un lietošanas instrukcija lejupielādējama AEG Industrial Solar vietnē.

Bieži uzdotie jautājumi - AS-IC02-12000-2 AEG

Kā pieslēgt invertoru elektrotīklam?

Pieslēgšana jāveic kvalificētam tehniķim. Pārliecinieties, ka tīkla spriegums un frekvence atbilst specifikācijām (230 V, 50/60 Hz). Izmantojiet maiņstrāvas puses automātisko slēdzi, kas iestatīts uz 1,25 reizes lielāku nominālo strāvu. Cieši pievienojiet aizsargvada PE kabeli (pretestība zem 10 Ω).

Kāda ir nodošanas ekspluatācijā procedūra?

Pēc uzstādīšanas pārbaudiet kontrolsaraksta punktus: tīra vide, pareizi savienojumi, neskarti kabeļu stiprinājumi, neizmantotie porti aizzīmogoti un tīkla spriegums atbilstošs. Pēc tam ieslēdziet invertoru. LED indikatoriem jārāda normāla darbība (barošanas LED iedegas).

Ko darīt invertora kļūmes gadījumā?

Ja kļūmes LED ir iedegusies, skatiet rokasgrāmatu, lai identificētu kļūdas kodu. Izslēdziet barošanu un pirms iejaukšanās nogaidiet 5 minūtes. Pārbaudiet līdzstrāvas un maiņstrāvas savienojumus. Ja problēma turpinās, sazinieties ar pilnvarotu tehniķi. Nemēģiniet veikt remontu paši.

Kā interpretēt LED indikatorus?

Invertoram ir trīs LED: Barošana (pastāvīgi zaļš = Wi-Fi savienots, mirgošana = Wi-Fi kļūme), Darbība (pastāvīgi zaļš = enerģijas ražošana), Kļūme (pastāvīgi sarkans = kļūda). LED izslēgta nozīmē atbilstošu neaktīvu stāvokli.

Kāda regulāra apkope ir nepieciešama?

Regulāri notīriet ventilācijas spraugas ar sausu drānu, lai izvairītos no pārkaršanas. Pārbaudiet ik pēc 6 mēnešiem elektriskos savienojumus un kabeļu stāvokli. Pārliecinieties, ka brīdinājuma uzlīmes paliek salasāmas.

Vai es varu pats uzstādīt invertoru?

Nē, uzstādīšana jāveic apmācītam un kompetentam tehniķim, kas pārzina vietējos standartus. Ražotājs neuzņemas atbildību par neatbilstošu uzstādīšanu. Izmantojiet izolētus instrumentus un individuālos aizsardzības līdzekļus.

Ko darīt, ja Wi-Fi neizveido savienojumu?

Pārbaudiet, vai maršrutētājs atrodas mazāk nekā 30 m no invertora. Ja barošanas LED mirgo 2 reizes, Wi-Fi nav savienots ar maršrutētāju. Atiestatiet Wi-Fi sistēmu, ievērojot rokasgrāmatas norādījumus. Varat arī pievienot zemfrekvences EMI filtru, ja ir traucējumi.

Kādi drošības pasākumi jāievēro?

Pirms jebkādas iejaukšanās izslēdziet barošanu un nogaidiet 5 minūtes komponentu izlādei. Valkājiet cimdus, antistatisku apģērbu un aproci. Nepieskarieties ierīcei darbības laikā (apdeguma risks). Ievērojiet zemējuma instrukcijas. Saules paneļiem jābūt A klases saskaņā ar CEI 61730.

Vai invertors ir saderīgs ar visiem saules paneļiem?

Invertors ir saderīgs ar A klases fotoelementu moduļiem saskaņā ar CEI 61730. Pārliecinieties, ka paneļu atvērtās ķēdes spriegums nepārsniedz maksimālo līdzstrāvas ieejas spriegumu (600 V). Ievērojiet polaritāti pievienošanas laikā.

Kur lejupielādēt pilno instrukciju?

Pilnā instrukcija ir pieejama PDF formātā vietnē notice-facile.com modelim AEG AS-IC02-12000-2. Varat arī apmeklēt AEG Industrial Solar vietni sadaļā lejupielādes.

LIETOŠANAS INSTRUKCIJA AS-IC02-12000-2 AEG

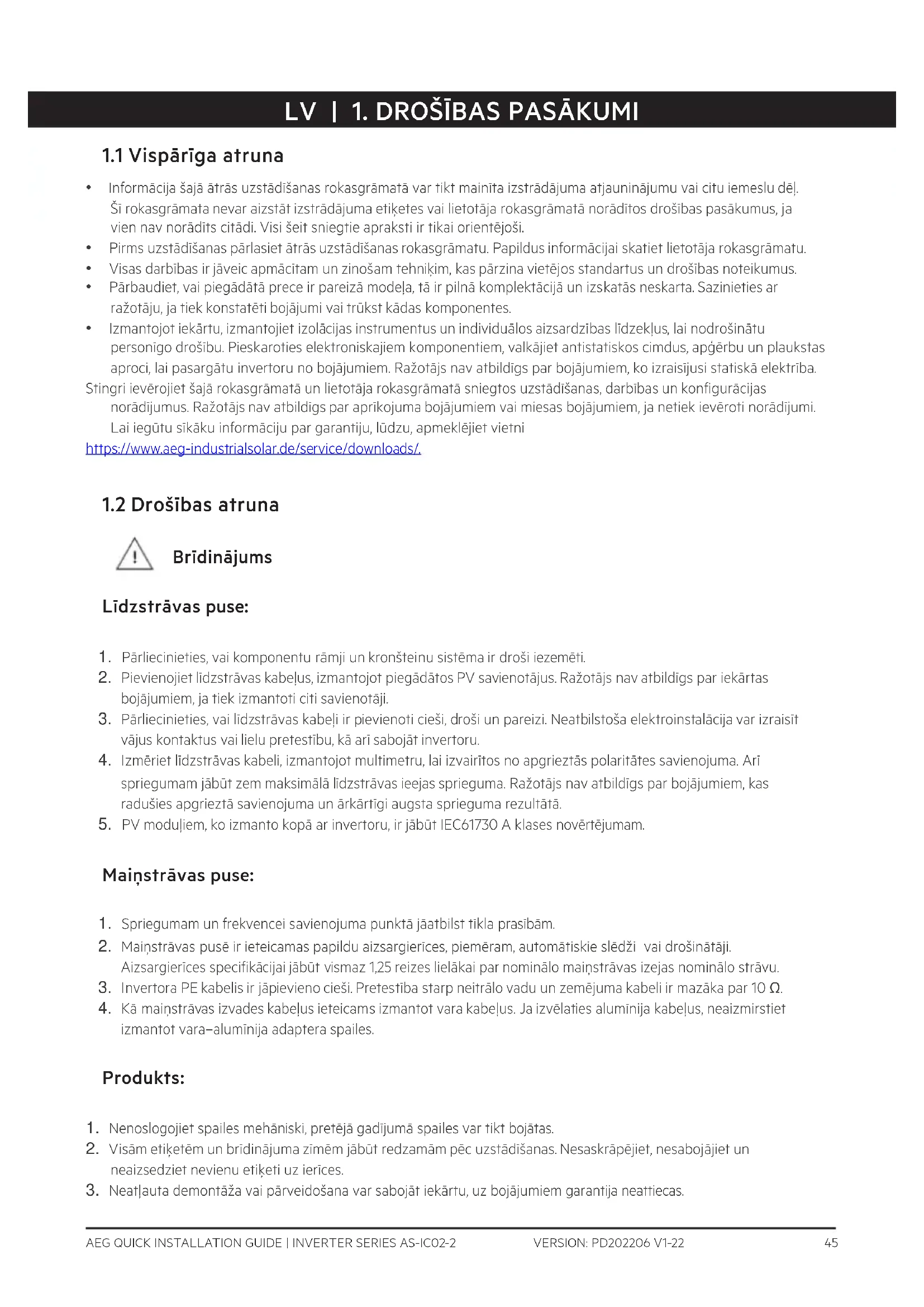

1.1 Vispārīga atruna

• Informācija šajā ātrās uzstādīšanas rokasgrāmatā var tikt mainīta izstrādājuma atjauninājumu vai citu iemeslu dēļ. Šī rokasgrāmata nevar aizstāt izstrādājuma etiketes vai lietotāja rokasgrāmatā norāditos drošības pasākumus, ja vien nav norādīts citādi. Visi šeit sniegtie apraksti ir tikai orientējoši.
• Pirms uzstādīšanas pārlasiet ātrās uzstādīšanas rokasgrāmatu. Papildus informācijai skatiet lietotāja rokasgrāmatu.
• Visas darbības ir jāveic apmācītam un zinošam tehniķim, kas pārzina vietējos standartus un drošības noteikumus.
• Pārbaudiet, vai piegādātā prece ir pareizā modela, tā ir pilnā komplektācijā un izskatās neskarta. Sazinieties ar ražotāju, ja tiek konstatēti bojājumi vai trūkst kādas komponentes.
• Izmantojot iekārtu, izmantojiet izolācijas instrumentus un individuālos aizsardzības līdzekļus, lai nodrošinātu personīgo drošību. Pieskaroties elektroniskajiem komponentiem, valkājiet antistatiskos cimdus, apgērbu un plaukstas aproci, lai pasargātu invertoru no bojājumiem. Ražotājs nav atbildīgs par bojājumiem, ko izraisījusi statiskā elektriba.
  Stingri ievērojiet šajā rokasgrāmatā un lietotāja rokasgrāmatā sniegtos uzstādīšanas, darbības un konfigurācijas norādījumus. Ražotājs nav atbildīgs par aprīkojuma bojājumiem vai miesas bojājumiem, ja netiek ievēroti norādījumi. Lai iegūtu sīkāku informāciju par garantiju, lūdzu, apmeklējiet vietni
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Drošības atruna

Bridinājums

Līdzstrāvas puse:

1. Pārliecinieties, vai komponentu rāmji un kronšteinu sistēma ir droši iezemēti.
2. Pievienojiet lidzstrāvas kabelus, izmantojot piegādatos PV savienotājus. Ražotājs nav atbildīgs par iekārtas bojājumiem, ja tiek izmantoti citi savienotāji.
3. Pārliecinieties, vai līdzstrāvas kabeli ir pievienoti cieši, droši un pareizi. Neatbilstoša elektroinstalācija var izraisīt vājus kontaktus vai lielu pretestību, kā arī sabojāt invertoru.
4. Izmēriet līdzstrāvas kabeli, izmantojot multimetru, lai izvairītos no apgrieztās polaritātes savienojuma. Arī spriegumam jābūt zem maksimālā līdzstrāvas ieejas sprieguma. Ražotājs nav atbildīgs par bojājumiem, kas radušies apgrieztā savienojuma un ārkārtīgi augsta sprieguma rezultātā.
5. PV moduļiem, ko izmanto kopā ar invertoru, ir jābūt IEC61730 A klases novērtējumam.

Mainstrāvas puse:

1. Spriegumam un frekvencei savienojuma punktā jāatbilst tikla prasībām.
2. Mainstrāvas pusē ir ieteicamas papildu aizsargierīces, piemēram, automatātiskie slēdži vai drošinātāji. Aizsargierīces specifikācijai jābūt vismaz 1,25 reizes lielākai par nominālo mainstrāvas izejas nominālo strāvu.
3. Invertora PE kabelis ir jäpievieno cieši. Pretestība starp neitrālo vadu un zemējuma kabeli ir mazāka par 10 Ω.
4. Kā mainstrāvas izvades kabelus ieteicams izmantot vara kabelus. Ja izvēlaties alumīnija kabelus, neaizmirstiet izmantot vara-alumīnija adaptera spailes.

Produkts:

1. Nenoslogojiet spailes mehāniski, pretējā gadījumā spailes var tikt bojātas.
2. Visām etiketēm un brīdinājuma zīmēm jābūt redzamām pēc uzstādīšanas. Nesaskrāpējiet, nesabojājiet un neaizsedziet nevienu etiketi uz ierīces.

3. Neatļauta demontāža vai pārveidošana var sabojāt iekārtu, uz bojājumiem garantija neattiecas.

4. Uzstādiet invertoru tur, kur nav liela magnētiskā lauka, lai izvairītos no elektromagnētiskajiem traucējumiem. Ja invertora tuvumā ir jebkāds radio vai bezvadu saziņas aprīkojums, kas darbojas mazāk nekā 30 MHz frekvencē, jums ir jāveic šādas darbības:

5. Uzstādiet invertoru vismaz 30 m attālumā no bezvadu aprīkojuma.

6. Invertora līdzstrāvas ieejas kabelim vai mainstrāvas izejas kabelim pievienojiet zemo frekvenču EMI filtru vai vairāku tinumu ferīta serdi.

7. Brīdinājuma uzlīmes uz pārveidotāja ir šādas.

	AUGSTSPRIEGUMA RADITSAPDRAUDĒJUMS. Atvienojiet visu ienākošo jaudu un izslēdziet izstrādājumu, pirms sākat strādāt ar to.		Aizkavēta izlāde. Pēc izslēgšanas uzgaidiet 5 minūtes, līdz komponenti ir pilnībā izlādējušies.
	Pirms sākat strādāt ar šo ierīci, izlasiet rokasgrāmatu.	[w3WY]	Pastāv iespējamie riski. Pirms jebkādām darbībām valkājiet atbilstošus IAL.
	Augstas temperatūras radītais risks. Nepieskarieties produktam tā darbības laikā, lai izvairītos no apdegumiem.		Zemējuma punkts. Norāda PE kabeļa pievienošanas poziciju.
	CE marķējums		Neizmetiet invertoru kā sadzīves atkritumus. Izmetiet izstrādājumu saskaņā ar vietējiem likumiem un noteikumiem vai nosūtiet to atpakaļ ražotājam.

1.3 Pārbaudiet pirms ieslēgšanas

Nr.		Pārbaudiet vienumu
1	☐	Produkts ir stingri uzstādīts tīrā vietā, kas ir labi vēdināma un viegli lietojama.
2	☐	PE, lidzstrāvas ieeja, maiņstrāvas izeja un sakaru kabeli ir pievienoti pareizi un droši.
3	☐	Kabelu savienojumi ir neskarti, izvilkti pareizi un vienmērīgi.
4	☐	Neizmantotās pieslēgvietas un termināli ir aizzimogoti.
5	☐	Spriegums un frekvence pieslēguma punktā atbilst invertora tikla savienojuma prasībām.

1.4 ES atbilstības deklarācija

Ar šo deklarē, ka invertors ar bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Radio iekārtu direktīva 2014/53/ES (RED)
- Bistamu vielu ierobežošanas direktiva 2011/65/ES un (ES) 2015/863 (RoHS)
- Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
- Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH)

Solar Solutions Ar šo deklarē, ka invertors bez bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Elektromagnētiskās savietojamības direktīva 2014/30/ES (EMS)
  • Elektrisko aparātu zemspreguma direktīva 2014/35/ES (LVD)
• Bīstamu vielu ierobežošanas direktīva 2011/65/ES un (ES) 2015/863 (RoHS)
• Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
• Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH) Jūs varat lejupielādēt ES atbilstības deklarāciju vietnē https://www.aeg-industrialsolar.de/service/downloads/.

1.5 ES atbilstības deklarācija

Indikators	Stāvoklis	Apraksts
Jauda		IESLĒGTS = Wi-Fi ir pievienots / aktīvs.
		1. MIRGOŠANA = Wi-Fi sistēma tiek atiestatīta.
		2. MIRGOŠANA = WiFi nav pievienots maršrutētājam.
		4. MIRGOŠANA = Wi-Fi servera problēma
		MIRGO = RS485 ir pievienots.
		IZSLĒGTS = Wi-Fi nav aktīvs.
darbojas		IESLĒGTS = Invertors padod jaudu.
		IZSLĒGTS = Invertors šobrid nepadod jaudu.
nepareizi		IESLĒGTS = Notikusi klūda.
