AS-IC02-12000-2 - Solární měnič AEG - Bezplatný návod k obsluze

Typ produktu	Solární střídač
Značka	AEG
Model	AS-IC02-12000-2
Jmenovitý výkon	12 000 W
Maximální stejnosměrné vstupní napětí	600 V
Střídavé výstupní napětí	230 V jednofázové
Výstupní frekvence	50/60 Hz
Konektivita	Integrovaná Wi-Fi, RS485
LED indikátory	Napájení (zelená), provoz (zelená), porucha (červená)
Rozměry (D x V x H)	600 x 400 x 200 mm
Hmotnost	25 kg
Třída ochrany	IP65
Chlazení	Přirozená konvekce
Provozní teplota	-25 °C až +60 °C
Relativní vlhkost	0 % - 95 % bez kondenzace
Bezpečnostní normy	IEC 61730, CE, RoHS
Integrovaná ochrana	Ochrana proti ostrovnímu provozu, přepěťová ochrana, detekce zemního spojení
Údržba a čištění	Vyčistěte ventilační štěrbiny suchým hadříkem. Každých 6 měsíců zkontrolujte připojení.
Bezpečnost	Před zásahem vypněte napájení. Po vypnutí počkejte 5 minut. Používejte OOP.
Náhradní díly a opravitelnost	Kontaktujte autorizovaného technika. Díly jsou k dispozici u výrobce.
Obecné informace	Průvodce instalací a návod k obsluze ke stažení na webu AEG Industrial Solar.

Často kladené otázky - AS-IC02-12000-2 AEG

Jak připojit střídač k elektrické síti?

Připojení musí provést kvalifikovaný technik. Ujistěte se, že napětí a frekvence sítě odpovídají specifikacím (230 V, 50/60 Hz). Použijte jistič na straně AC nastavený na 1,25násobek jmenovitého proudu. Pevně připojte ochranný vodič PE (impedance nižší než 10 Ω).

Jaký je postup uvedení do provozu?

Po instalaci zkontrolujte body kontrolního seznamu: čisté prostředí, správná připojení, neporušené kabelové příchytky, utěsněné nepoužívané porty a vyhovující síťové napětí. Poté střídač zapněte. LED diody by měly indikovat normální provoz (LED napájení svítí).

Co dělat v případě poruchy střídače?

Pokud svítí LED poruchy, vyhledejte v návodu chybový kód. Vypněte napájení a před jakýmkoli zásahem počkejte 5 minut. Zkontrolujte stejnosměrná a střídavá připojení. Pokud problém přetrvává, kontaktujte autorizovaného technika. Nepokoušejte se o opravu sami.

Jak interpretovat LED indikátory?

Střídač má tři LED: Napájení (zelená nepřerušovaně = Wi-Fi připojeno, blikání = porucha Wi-Fi), Provoz (zelená nepřerušovaně = výroba energie), Porucha (červená nepřerušovaně = porucha). LED nesvítí znamená odpovídající neaktivní stav.

Jaká pravidelná údržba je nutná?

Pravidelně čistěte ventilační štěrbiny suchým hadříkem, aby nedošlo k přehřátí. Každých 6 měsíců kontrolujte elektrická připojení a stav kabelů. Ujistěte se, že varovné štítky zůstávají čitelné.

Mohu střídač nainstalovat sám?

Ne, instalaci musí provést vyškolený a kompetentní technik, obeznámený s místními normami. Výrobce nenese odpovědnost za neodbornou instalaci. Používejte izolované nástroje a osobní ochranné prostředky.

Co dělat, když se Wi-Fi nepřipojí?

Zkontrolujte, zda je router do 30 m od střídače. Pokud LED Napájení bliká 2krát, Wi-Fi není připojeno k routeru. Resetujte systém Wi-Fi podle postupu v návodu. Můžete také přidat dolní propust EMI filtru, pokud jsou přítomny interference.

Jaká bezpečnostní opatření je třeba dodržovat?

Před jakýmkoli zásahem vypněte napájení a počkejte 5 minut na vybití součástí. Používejte antistatické rukavice, oblečení a náramek. Nedotýkejte se zařízení za provozu (riziko popálení). Dodržujte pokyny pro uzemnění. Solární moduly musí být třídy A podle IEC 61730.

Je střídač kompatibilní se všemi solárními panely?

Střídač je kompatibilní s fotovoltaickými moduly třídy A podle IEC 61730. Ujistěte se, že napětí naprázdno panelů nepřekračuje maximální stejnosměrné vstupní napětí (600 V). Při připojování dodržujte polaritu.

Kde stáhnout kompletní návod?

Kompletní návod je k dispozici ve formátu PDF na webu notice-facile.com pro model AEG AS-IC02-12000-2. Můžete také navštívit web AEG Industrial Solar v sekci ke stažení.

NÁVOD K OBSLUZE AS-IC02-12000-2 AEG

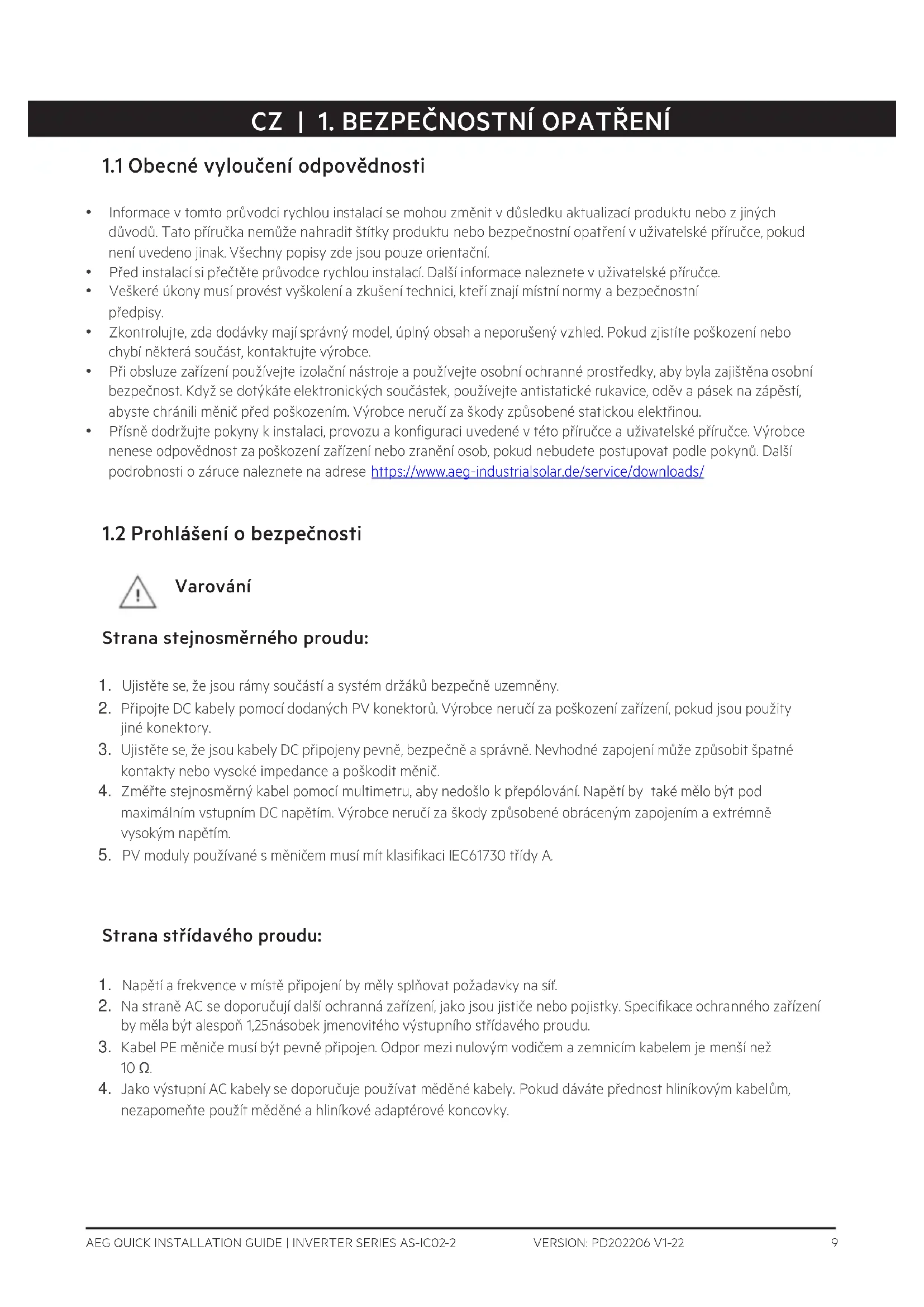

1.1 Obecné vyloučení odpovědnosti

• Informace v tomto průvodci rychlou instalací se mohou změnit v důsledku aktualizací produktu nebo z jiných důvodů. Tato příručka nemůže nahradit štítky produktu nebo bezpečnostní opatření v uživatelské příručce, pokud není uvedeno jinak. Všechny popisy zde jsou pouze orientační.
• Před instalací si přečtěte průvodce rychlou instalací. Další informace naleznete v uživatelské příručce.
• Veškeré úkony musí provést vyškolení a zkušení technici, kteří znají místní normy a bezpečnostní předpisy.
• Zkontrolujte, zda dodávky mají správný model, úplný obsah a neporušený vzhled. Pokud zjistíte poškození nebo chybí některá součást, kontaktujte výrobce.
• Při obsluze zařízení používejte izolační nástroje a používejte osobní ochranné prostředky, aby byla zajištěna osobní bezpečnost. Když se dotýkáte elektronických součástek, používejte antistatické rukavice, oděv a pásek na zápěstí, abyste chránili měnič před poškozením. Výrobce neručí za škody způsobené statickou elektrinou.
• Přísně dodržujte pokyny k instalaci, provozu a konfiguraci uvedené v této příručce a uživatelské příručce. Výrobce nenese odpovědnost za poškození zařízení nebo zranění osob, pokud nebudete postupovat podle pokynů. Další podrobnosti o záruce naleznete na adrese https://www.aeg-industrialsolar.de/service/downloads/

1.2 Prohlášení o bezpečnosti

Varování

Strana stejnosměrného proudu:

1. Ujistěte se, že jsou rámy součástí a systém držáků bezpečně uzemněny.
2. Připojte DC kabely pomocí dodaných PV konektorů. Výrobce neručí za poškození zařízení, pokud jsou použity jiné konektory.
3. Ujistěte se, že jsou kabely DC připojeny pevně, bezpečně a správně. Nevhodné zapojení může způsobit špatné kontakty nebo vysoké impedance a poškodit měnič.
4. Změřte stejnosměrný kabel pomocí multimetru, aby nedošlo k přepólování. Napětí by také mělo být pod maximálním vstupním DC napětím. Výrobce neručí za škody způsobené obráceným zapojením a extrémně vysokým napětím.
5. PV moduly používané s měničem musí mít klasifikaci IEC61730 třídy A.

Strana střídavého proudu:

1. Napětí a frekvence v místě připojení by měly splňovat požadavky na síť.
2. Na straně AC se doporučují další ochranná zařízení, jako jsou jističe nebo pojistky. Specifikace ochranného zařízení by měla být alespoň 1,25násobek jmenovitého výstupního střídavého proudu.
3. Kabel PE měniče musí být pevně připojen. Odpor mezi nulovým vodičem a zemnicím kabelem je menší než 10 Ω.
4. Jako výstupní AC kabely se doporučuje používat měděné kabely. Pokud dáváte přednost hliníkovým kabelům, nezapomeňte použít měděné a hliníkové adaptérové koncovky.

Výrobek:

1. Svorky nevystavujte mechanickému zatížení, jinak může dojít k poškození svorek.
2. Všechny štítky a výstražné značky by měly být po instalaci viditelné. Neškrábejte, nepoškozujte ani nezakrývejte žádný štítek na zařízení.
3. Neoprávněná demontáž nebo úprava může zařízení poškodit, na poškození se nevztahuje záruka.
4. V zájmu vyloučení elektromagnetického rušení instalujte měnič mimo dosah vysokého magnetického pole. Pokud se v blízkosti měniče nachází rádiové nebo bezdrátové komunikační zařízení s frekvencí nižší než 30 MHz, je nutné:

• Instalovat měnič alespoň ve vzdálenosti 30 m od bezdrátového zařízení.

- Na vstupní kabel stejnosměrného proudu nebo výstupní kabel strídavého proudu měniče doplnit EMI filtr dolní propusti nebo feritové jádro s vícenásobným vinutím.

1. Výstražné štítky na měniči jsou následující.

	NEBEZPEČNÉ VYSOKÉ NAPĚTÍ.Před prací na zařízení odpojte veškeré příchozí napájení a zařízení vypněte.		Zpožděné vybíjení. Po vypnutí počkejte 5 minut, dokud se součásti zcela nevybijí.
	Než začnete pracovat na tomto zařízení,přečtěte si příručku.	[zCX6]	Stále existují potenciální rizika. Před jakoukoli operací používejte vhodné OOP.
	Nebezpečí vysoké teploty. Nedotýkejtese zařízení za provozu, abyste senepopálili.		Kostřící bod. Označuje polohu pro připojení PE kabelu.
	Značení CE		Nelikvidujte měnič jako domovní odpad.Výrobek zlikvidujte vsouladu s místními zákony a předpisy nebo jej zašlete zpět výrobci.

1.3 Zkontrolujte před zapnutím

Číslo		Kontrola položky
1	☐	Výrobek je pevně nainstalován na čistém místě, které je dobře větrané a snadno provozovatelné.
2	☐	PE, DC vstup, AC výstup a komunikační kabely jsou připojeny správně a bezpečně.
3	☐	Stahovací pásky jsou neporušené, vedené správně a rovnoměrně.
4	☐	Nepoužité porty a svorky jsou zapečetěny.
5	☐	Napětí a frekvence v místě připojení splňují požadavky na připojení měniče k síti.

1.4 EU prohlášení o shodě

Společnost Solar Solutions tímto prohlašuje, že měnič s moduly pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o rádiových zařízeních 2014/53/EU (RED)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH)

Společnost Solar Solutions tímto prohlašuje, že měnič bez modulů pro bezdrátovou komunikaci, prodávaný na evropském trhu, splňuje požadavky následujících směrnic:

• Směrnice o elektromagnetické kompatibilitě 2014/30/EU (EMC)
• Směrnice pro elektrická zařízení pro nízké napětí 2014/35/EU (LVD)
• Směrnice o omezeních nebezpečných látek 2011/65/EU a (EU) 2015/863 (RoHS)
• Odpadní elektrická a elektronická zařízení 2012/19/EU
• Registrace, hodnocení, povolování a omezování chemických látek (ES) č. 1907/2006 (REACH) Prohlášení o shodě EU si můžete stáhnout na https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED kontrolky

Kontrolka	Stav	Popis
[222W]Napájení		ON = Wi-Fi je připojeno / aktivní.
		BLINK 1 = Wi-Fi systém se resetuje.
		BLINK 2 = WiFi není připojeno k routeru.
		BLINK 4 = Wi-Fi server problém
		BLINK = RS485 je připojen.
		OFF = Wi-Fi není aktivní.
[AKAS]V provozu		ON = Měnič dodává napájení.
		OFF = Měnič nedodává v tuto chvíli napájení.
[OTDX]Chyba		ON = Objevila se chyba.
		OFF = Bez chyby.
