Type product	Zonne-omvormer
Merk	AEG
Model	AS-IC02-12000-2
Nominaal vermogen	12 000 W
Maximale DC-ingangsspanning	600 V
AC-uitgangsspanning	230 V enkelfasig
Uitgangsfrequentie	50/60 Hz
Connectiviteit	Ingebouwde Wi-Fi, RS485
LED-indicatoren	Voeding (groen), werking (groen), storing (rood)
Afmetingen (L x H x D)	600 x 400 x 200 mm
Gewicht	25 kg
Beschermingsklasse	IP65
Koeling	Natuurlijke convectie
Bedrijfstemperatuur	-25 °C tot +60 °C
Relatieve luchtvochtigheid	0 % - 95 % zonder condensatie
Veiligheidsnormen	IEC 61730, CE, RoHS
Ingebouwde beveiliging	Eilandbedrijfbeveiliging, overspanningsbeveiliging, aardfoutdetectie
Onderhoud en reiniging	Reinig de ventilatiesleuven met een droge doek. Controleer de aansluitingen elke 6 maanden.
Veiligheid	Schakel de voeding uit voor onderhoud. Wacht 5 minuten na uitschakelen. Gebruik PBM.
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkende technicus. Onderdelen beschikbaar bij de fabrikant.
Algemene informatie	Installatiehandleiding en gebruikershandleiding te downloaden op de website van AEG Industrial Solar.

Veelgestelde vragen - AS-IC02-12000-2 AEG

Hoe sluit ik de omvormer aan op het elektriciteitsnet?

De aansluiting moet worden uitgevoerd door een gekwalificeerde technicus. Zorg ervoor dat de spanning en frequentie van het net overeenkomen met de specificaties (230 V, 50/60 Hz). Gebruik aan de AC-zijde een stroomonderbreker die is ingesteld op 1,25 keer de nominale stroom. Sluit de PE-beschermingskabel stevig aan (impedantie lager dan 10 Ω).

Wat is de procedure voor inbedrijfstelling?

Controleer na installatie de punten van de checklist: schone omgeving, correcte aansluitingen, intacte kabelbinders, afgedichte ongebruikte poorten en conforme netspanning. Schakel vervolgens de omvormer in. De LED's moeten normale werking aangeven (voedings-LED brandt).

Wat te doen bij een storing van de omvormer?

Als de storings-LED brandt, raadpleeg dan de handleiding om de foutcode te identificeren. Schakel de voeding uit en wacht 5 minuten voordat u ingrijpt. Controleer de DC- en AC-aansluitingen. Neem bij aanhoudende problemen contact op met een erkende technicus. Probeer geen reparatie zelf uit te voeren.

Hoe interpreteer ik de LED-indicatoren?

De omvormer heeft drie LED's: Voeding (groen continu = Wi-Fi verbonden, knipperen = Wi-Fi-storing), Werking (groen continu = energieproductie), Storing (rood continu = defect). LED uit betekent de overeenkomstige inactieve toestand.

Welk regelmatig onderhoud is nodig?

Reinig regelmatig de ventilatiesleuven met een droge doek om oververhitting te voorkomen. Controleer elke 6 maanden de elektrische aansluitingen en de staat van de kabels. Zorg ervoor dat de waarschuwingslabels leesbaar blijven.

Kan ik de omvormer zelf installeren?

Nee, de installatie moet worden uitgevoerd door een opgeleide en competente technicus die bekend is met de lokale normen. De fabrikant aanvaardt geen aansprakelijkheid bij niet-conforme installatie. Gebruik geïsoleerd gereedschap en persoonlijke beschermingsmiddelen.

Wat te doen als de Wi-Fi geen verbinding maakt?

Controleer of de router zich binnen 30 m van de omvormer bevindt. Als de voedings-LED 2 keer knippert, is de Wi-Fi niet verbonden met de router. Reset het Wi-Fi-systeem volgens de procedure in de handleiding. U kunt ook een laagdoorlaat-EMI-filter toevoegen als er storingen zijn.

Welke veiligheidsmaatregelen moeten worden genomen?

Schakel voor elke ingreep de voeding uit en wacht 5 minuten voor ontlading van componenten. Draag antistatische handschoenen, kleding en polsband. Raak het apparaat niet aan tijdens bedrijf (brandgevaar). Volg de aardingsinstructies. De zonnepanelen moeten van klasse A zijn volgens IEC 61730.

Is de omvormer compatibel met alle zonnepanelen?

De omvormer is compatibel met fotovoltaïsche modules van klasse A volgens IEC 61730. Zorg ervoor dat de nullastspanning van de panelen de maximale DC-ingangsspanning (600 V) niet overschrijdt. Houd rekening met de polariteit bij aansluiting.

Waar kan ik de volledige handleiding downloaden?

De volledige handleiding is beschikbaar in PDF-formaat op de website notice-facile.com voor het model AEG AS-IC02-12000-2. U kunt ook de website van AEG Industrial Solar raadplegen in de rubriek downloads.

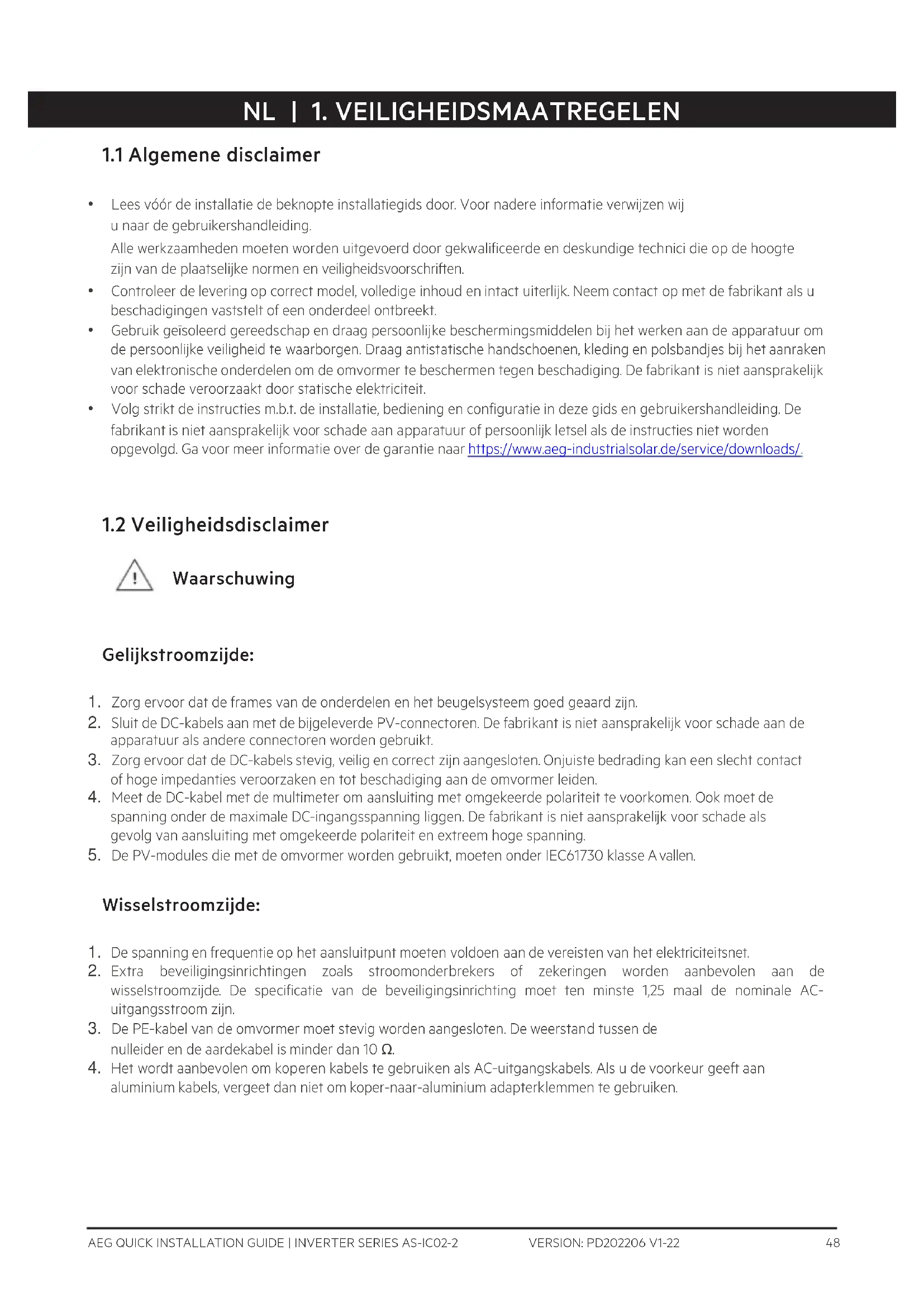

GEBRUIKSAANWIJZING AS-IC02-12000-2 AEG

• Lees vóór de installatie de beknopte installatiegids door. Voor nadere informatie verwijzen wij u naar de gebruikershandleiding.
  Alle werkzaamheden moeten worden uitgevoerd door gekwalificeerde en deskundige technici die op de hoogte zijn van de plaatselijke normen en veiligheidsvoorschriften.
• Controleer de levering op correct model, volledige inhoud en intact uiterlijk. Neem contact op met de fabrikant als u beschadigingen vaststelt of een onderdeel ontbreekt.
• Gebruik geïsoleerd gereedschap en draag persoonlijke beschermingsmiddelen bij het werken aan de apparatuur om de persoonlijke veiligheid te waarborgen. Draag antistatische handschoenen, kleding en polsbandjes bij het aanraken van elektronische onderdelen om de omvormer te beschermen tegen beschadiging. De fabrikant is niet aansprakelijk voor schade veroorzaakt door statische elektriciteit.
• Volg strikt de instructies m.b.t. de installatie, bediening en configuratie in deze gids en gebruikershandleiding. De fabrikant is niet aansprakelijk voor schade aan apparatuur of persoonlijk letsel als de instructies niet worden opgevolgd. Ga voor meer informatie over de garantie naar https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Veiligheidsdisclaimer

Waarschuwing

Gelijkstroomzijde:

1. Zorg ervoor dat de frames van de onderdelen en het beugelsysteem goed geaard zijn.
2. Sluit de DC-kabels aan met de bijgeleverde PV-connectoren. De fabrikant is niet aansprakelijk voor schade aan de apparatuur als andere connectoren worden gebruikt.
3. Zorg ervoor dat de DC-kabels stevig, veilig en correct zijn aangesloten. Onjuiste bedrading kan een slecht contact of hoge impedanties veroorzaken en tot beschadiging aan de omvormer leiden.
4. Meet de DC-kabel met de multimeter om aansluiting met omgekeerde polariteit te voorkomen. Ook moet de spanning onder de maximale DC-ingangsspanning liggen. De fabrikant is niet aansprakelijk voor schade als gevolg van aansluiting met omgekeerde polariteit en extreem hoge spanning.
5. De PV-modules die met de omvormer worden gebruikt, moeten onder IEC61730 klasse A vallen.

Wisselstroomzijde:

1. De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet.
2. Extra beveiligingsinrichtingen zoals stroomonderbrekers of zekeringen worden aanbevolen aan de wisselstroomzijde. De specificatie van de beveiligingsinrichting moet ten minste 1,25 maal de nominale AC-uitgangsstroom zijn.
3. De PE-kabel van de omvormer moet stevig worden aangesloten. De weerstand tussen de nulleider en de aardekabel is minder dan 10 Ω.
4. Het wordt aanbevolen om koperen kabels te gebruiken als AC-uitgangskabels. Als u de voorkeur geeft aan aluminium kabels, vergeet dan niet om koper-naar-aluminium adapterklemmen te gebruiken.

Product:

1. Oefen geen mechanische belasting uit op de aansluitklemmen, anders kunnen de klemmen
2. beschadigd raken.
3. Alle labels en waarschuwingsmarkeringen moeten na de installatie zichtbaar zijn. De labels op het apparaat moeten vrij van krassen zijn en mogen niet beschadigd of afgedekt zijn.
4. Door ongeoorloofde demontage of wijziging kan het apparaat beschadigd raken; deze schade wordt niet gedekt door de garantie.
5. Monteer de omvormer uit de buurt van krachtige magnetische velden om elektromagnetische interferentie te vermijden. Als er zich radio- of draadloze communicatie- apparatuur beneden 30 MHz in de buurt van de omvormer bevindt, dient u:
6. de omvormer op een afstand van minimaal 30 m van de draadloze apparatuur te monteren;
7. een EMI laagdoorlaatfilter of een ferrietkern met multi-wikkeling aan de DC- ingangskabel of AC-uitgangskabel van de omvormer toe te voegen.
8. De waarschuwingslabels op de omvormer zijn als volgt.

	HOOGSPANNINGSGEVAAR.Schakel alle ingaande stroom uit en zet het product uit voordat u hieraan gaat werken.		Vertraagde ontlading. Wacht 5 minuten na het uitschakelen van de stroom zodat de onderdelen volledig ontladen zijn.
	Lees de handleiding door voordat u werkzaamheden aan dit apparaat verricht.		Er bestaan potentiële risico's. Draag geschikte persoonlijke beschermingsmiddelen (PBM) alvorens werkzaamheden te verrichten.
	Gevaar voor hoge temperatuur. Raak het apparaat niet aan als het in bedrijf is om brandwonden te voorkomen.		Aardingspunt. Geeft de plaats aan voor het aansluiten van de PE-kabel.
	CE-markering		Gooi de omvormer niet weg bij het huishoudelijk afval. Voer het product af in overeenstemming met de plaatselijke wet- en regelgeving of stuur het terug naar de fabrikant.

1.3 Controle vóór inschakelen

Niro		Te controlleren onderdeel
1	☐	Het product moet stevig geïnstalleerd zijn op een schone en goed geventileerde plaats waar het gemakkelijk te bedienen is.
2	☐	De PE, DC-ingang, AC-uitgang en communicatiekabels zijn correct en stevig aangesloten.
3	☐	De kabelbundels zijn intact, en correct en gelijkmatig gelegd.
4	☐	Niet gebruikte poorten en aansluitingen zijn afgedicht.
5	☐	De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet waarop de omvormer wordt aangesloten.

1.4 EU-verklaring van overeenstemming

Solar Solutions verklaart hierbij dat de omvormer met draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn radioapparatuur 2014/53/EU (RED-richtlijn)
- Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
- Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
- Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

Solar Solutions verklaart hierbij dat de omvormer zonder draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn elektromagnetische compatibiliteit 2014/30/EU (EMC-richtlijn)
  • Laagspanningsrichtlijn 2014/35/EU voor elektrische apparatuur (LVD-richtlijn)
• Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
• Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
• Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

U kunt de EU-verklaring van overeenstemming downloaden op https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Led-indicatoren

Indicator	Status	Omschrijving
[SWYA]Power(aan/uit)		AAN = wifi is verbonden/actief.
		KNIPPERT 1x = wifi-systeem wordt gereset.
		KNIPPERT 2x = wifi niet verbonden met de router.
		KNIPPERT 4x = probleem met wifi-server
		KNIPPERT = RS485 is verbonden.
		AAN = wifi is niet actief.
In werking		AAN = de omvormer levert stroom.
		UIT = de omvormer levert geen stroom op dit moment.
Storing		AAN = er heeft zich een storing voorgedaan.
		UIT = geen storing.
