Merk	AEG
Model	AS-IR02-5000-2
Producttype	Stringomvormer
Nominaal AC-vermogen	5000 W
Aanbevolen maximaal PV-veldvermogen	Ongeveer 6500 Wp
Maximale DC-ingangsspanning	1000 V
MPPT-spanningsbereik	200 V – 850 V
Aantal MPPT-trackers	2
AC-uitgangsspanning	230 V eenfasig
Uitgangsfrequentie	50/60 Hz
Maximaal rendement	Tot 97%
Europees rendement	96,5%
Beschermingsgraad	IP65
Afmetingen (L × H × D)	Ongeveer 580 × 430 × 200 mm
Gewicht	Ongeveer 28 kg
Bedrijfstemperatuurbereik	-25 °C tot +60 °C
Koeling	Natuurlijke convectie (zonder ventilator)
Weergave en communicatie	LED-indicatoren (Voeding, Werking, Storing) / Ingebouwde Wi-Fi
Garantie	5 jaar (uitbreidbaar)
Conformiteit	CE, VDE-AR-N 4105, EN 50549
Beschermingsfuncties	Eilandbedrijfbeveiliging, omgekeerde polariteitbeveiliging, AC/DC-overspanningsbeveiliging, temperatuurbeveiliging
Onderhoud	Controleer periodiek de aansluitingen en de staat van de kabels. Reinig de koellichamen met een droge doek.
Installatie	Alleen voor een gekwalificeerde technicus. Houd rekening met veiligheidsafstanden en de instructies in de handleiding.

Veelgestelde vragen - AS-IR02-5000-2 AEG

Wat is het maximale vermogen van de AEG AS-IR02-5000-2 omvormer?

De omvormer heeft een nominaal vermogen van 5000 W AC-uitgang. Hij kan tot ongeveer 6500 Wp aan zonnepanelen accepteren.

Hoe installeer ik de omvormer correct?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus. De omvormer moet worden geplaatst op een schone, goed geventileerde plaats, uit de buurt van direct zonlicht. Houd rekening met veiligheidsafstanden en volg de snelle installatiegids.

Wat zijn de LED-indicatoren en wat betekenen ze?

Drie LED's: Voeding (groen constant = Wi-Fi verbonden), Werking (groen constant = energieproductie), Storing (rood constant = fout). Knipperen duidt op specifieke toestanden (zie handleiding).

Hoe sluit ik de DC-kabels aan?

Gebruik de meegeleverde fotovoltaïsche connectoren. Controleer de polariteit met een multimeter voordat u aansluit. De DC-spanning mag de maximaal toegestane spanning (1000 V) niet overschrijden.

Wat te doen bij een storing of fout?

Raadpleeg de LED's: als de rode LED brandt, wordt er een storing gedetecteerd. U kunt proberen de omvormer opnieuw op te starten nadat u de oorzaak hebt opgelost. Neem contact op met de klantenservice als het probleem aanhoudt.

Is de omvormer compatibel met Wi-Fi?

Ja, de omvormer heeft een ingebouwde Wi-Fi-module voor het volgen van de productie. De LED Voeding geeft de status van de Wi-Fi-verbinding aan (constant = verbonden, knipperen = probleem).

Welke veiligheidsvoorschriften moet ik in acht nemen?

Draag handschoenen en antistatische kleding. Schakel de voeding uit voordat u ingrijpt. Wacht 5 minuten na uitschakeling tot de componenten zijn ontladen. Raak het apparaat niet aan tijdens bedrijf (verbrandingsgevaar).

Hoe reinig en onderhoud ik de omvormer?

Reinig regelmatig de koellichamen met een droge doek of een zachte borstel. Controleer de aansluitingen en de staat van de kabels. Gebruik geen vloeibare of schurende producten.

Wat is de garantie op de AEG AS-IR02-5000-2 omvormer?

De standaardgarantie is 5 jaar. Deze kan worden verlengd via de website van AEG Industrial Solar. Bewaar de factuur en houd u aan de installatievoorwaarden.

Kan ik aluminium kabels gebruiken voor de AC-uitgang?

Ja, maar u moet koper/aluminium adapterklemmen gebruiken om corrosie te voorkomen. De PE-beschermingskabel moet correct worden aangesloten (aardingsweerstand < 10 Ω).

GEBRUIKSAANWIJZING AS-IR02-5000-2 AEG

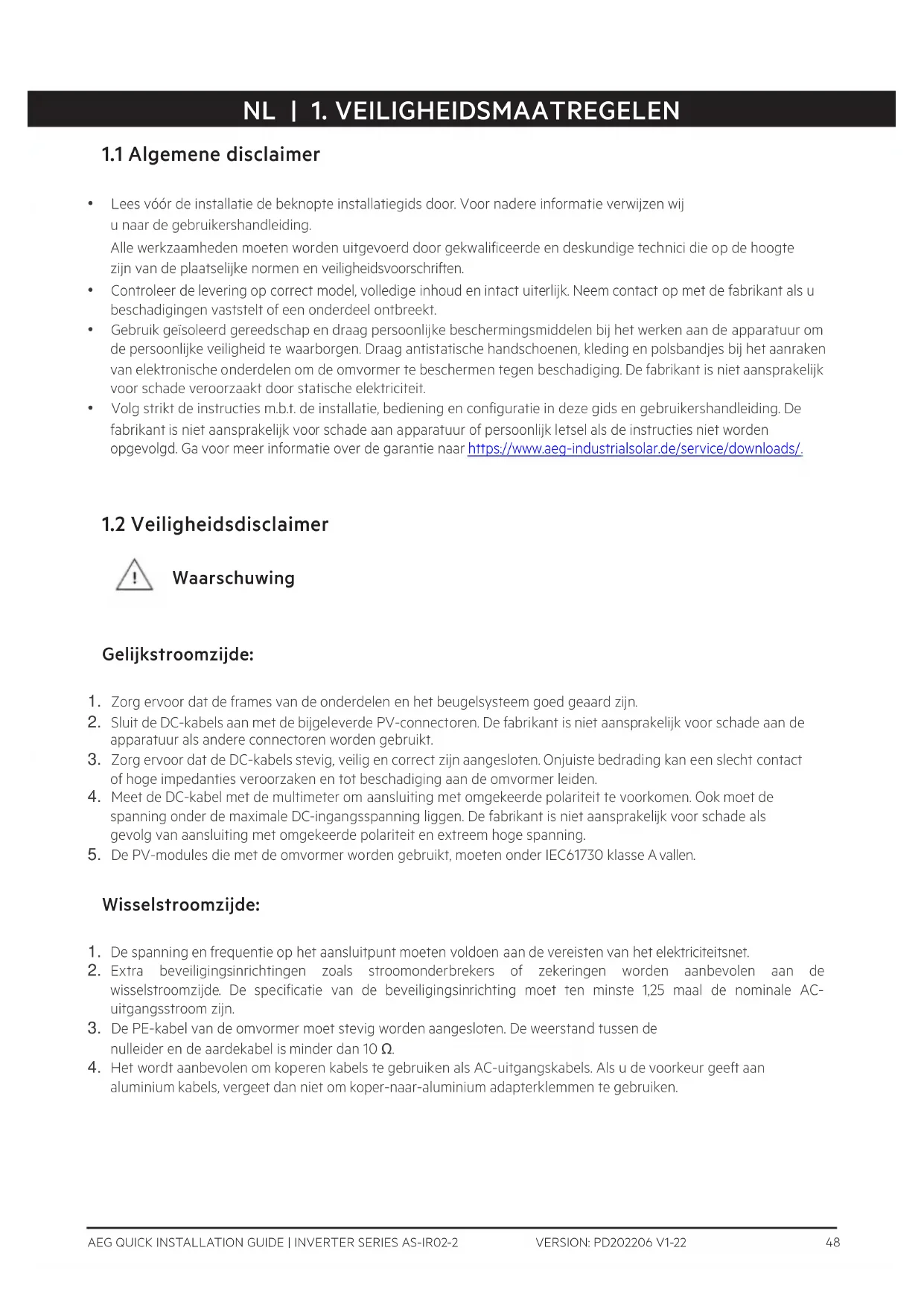

• Lees vóór de installatie de beknopte installatiegids door. Voor nadere informatie verwijzen wij u naar de gebruikershandleiding.
  Alle werkzaamheden moeten worden uitgevoerd door gekwalificeerde en deskundige technici die op de hoogte zijn van de plaatselijke normen en veiligheidsvoorschriften.
• Controleer de levering op correct model, volledige inhoud en intact uiterlijk. Neem contact op met de fabrikant als u beschadigingen vaststelt of een onderdeel ontbreekt.
• Gebruik geïsoleerd gereedschap en draag persoonlijke beschermingsmiddelen bij het werken aan de apparatuur om de persoonlijke veiligheid te waarborgen. Draag antistatische handschoenen, kleding en polsbandjes bij het aanraken van elektronische onderdelen om de omvormer te beschermen tegen beschadiging. De fabrikant is niet aansprakelijk voor schade veroorzaakt door statische elektriciteit.
• Volg strikt de instructies m.b.t. de installatie, bediening en configuratie in deze gids en gebruikershandleiding. De fabrikant is niet aansprakelijk voor schade aan apparatuur of persoonlijk letsel als de instructies niet worden opgevolgd. Ga voor meer informatie over de garantie naar https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Veiligheidsdisclaimer

Waarschuwing

Gelijkstroomzijde:

1. Zorg ervoor dat de frames van de onderdelen en het beugelsysteem goed geaard zijn.
2. Sluit de DC-kabels aan met de bijgeleverde PV-connectoren. De fabrikant is niet aansprakelijk voor schade aan de apparatuur als andere connectoren worden gebruikt.
3. Zorg ervoor dat de DC-kabels stevig, veilig en correct zijn aangesloten. Onjuiste bedrading kan een slecht contact of hoge impedanties veroorzaken en tot beschadiging aan de omvormer leiden.
4. Meet de DC-kabel met de multimeter om aansluiting met omgekeerde polariteit te voorkomen. Ook moet de spanning onder de maximale DC-ingangsspanning liggen. De fabrikant is niet aansprakelijk voor schade als gevolg van aansluiting met omgekeerde polariteit en extreem hoge spanning.
5. De PV-modules die met de omvormer worden gebruikt, moeten onder IEC61730 klasse A vallen.

Wisselstroomzijde:

1. De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet.
2. Extra beveiligingsinrichtingen zoals stroomonderbrekers of zekeringen worden aanbevolen aan de wisselstroomzijde. De specificatie van de beveiligingsinrichting moet ten minste 1,25 maal de nominale AC-uitgangsstroom zijn.
3. De PE-kabel van de omvormer moet stevig worden aangesloten. De weerstand tussen de nulleider en de aardekabel is minder dan 10 Ω.
4. Het wordt aanbevolen om koperen kabels te gebruiken als AC-uitgangskabels. Als u de voorkeur geeft aan aluminium kabels, vergeet dan niet om koper-naar-aluminium adapterklemmen te gebruiken.

Product:

1. Oefen geen mechanische belasting uit op de aansluitklemmen, anders kunnen de klemmen
2. beschadigd raken.
3. Alle labels en waarschuwingsmarkeringen moeten na de installatie zichtbaar zijn. De labels op het apparaat moeten vrij van krassen zijn en mogen niet beschadigd of afgedekt zijn.
4. Door ongeoorloofde demontage of wijziging kan het apparaat beschadigd raken; deze schade wordt niet gedekt door de garantie.
5. Monteer de omvormer uit de buurt van krachtige magnetische velden om elektromagnetische interferentie te vermijden. Als er zich radio- of draadloze communicatie- apparatuur beneden 30 MHz in de buurt van de omvormer bevindt, dient u:

- de omvormer op een afstand van minimaal 30 m van de draadloze apparatuur te monteren;

- een EMI laagdoorlaatfilter of een ferrietkern met multi-wikkeling aan de DC- ingangskabel of AC-uitgangskabel van de omvormer toe te voegen.

1. De waarschuwingslabels op de omvormer zijn als volgt.

	HOOGSPANNINGSGEVAAR.Schakel alle ingaande stroom uit en zet het product uit voordat u hieraan gaat werken.		Vertraagde ontlading. Wacht 5 minuten na het uitschakelen van de stroom zodat de onderdelen volledig ontladen zijn.
	Lees de handleiding door voordat u werkzaamheden aan dit apparaat verricht.		Er bestaan potentiële risico's. Draag geschikte persoonlijke beschermingsmiddelen (PBM) alvorens werkzaamheden te verrichten.
	Gevaar voor hoge temperatuur. Raak het apparaat niet aan als het in bedrijf is om brandwonden te voorkomen.		Aardingspunt. Geeft de plaats aan voor het aansluiten van de PE-kabel.
	CE-markering		Gooi de omvormer niet weg bij het huishoudelijk afval. Voer het product af in overeenstemming met de plaatselijke wet- en regelgeving of stuur het terug naar de fabrikant.

1.3 Controle vóór inschakelen

Niro		Te controlleren onderdeel
1	☐	Het product moet stevig geïnstalleerd zijn op een schone en goed geventileerde plaats waar het gemakkelijk te bedienen is.
2	☐	De PE, DC-ingang, AC-uitgang en communicatiekabels zijn correct en stevig aangesloten.
3	☐	De kabelbundels zijn intact, en correct en gelijkmatig gelegd.
4	☐	Niet gebruikte poorten en aansluitingen zijn afgedicht.
5	☐	De spanning en frequentie op het aansluitpunt moeten voldoen aan de vereisten van het elektriciteitsnet waarop de omvormer wordt aangesloten.

1.4 EU-verklaring van overeenstemming

Solar Solutions verklaart hierbij dat de omvormer met draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn radioapparatuur 2014/53/EU (RED-richtlijn)
- Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
- Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
- Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

Solar Solutions verklaart hierbij dat de omvormer zonder draadloze communicatiemodules zoals die op de Europese markt wordt verkocht, voldoet aan de vereisten van de volgende richtlijnen:

• Richtlijn elektromagnetische compatibiliteit 2014/30/EU (EMC-richtlijn)
  • Laagspanningsrichtlijn 2014/35/EU voor elektrische apparatuur (LVD-richtlijn)
• Richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en (EU) 2015/863 (RoHS-richtlijn)
• Richtlijn betreffende afgedankte elektrische en elektronische apparatuur 2012/19/EU (WEEE-richtlijn)
• Verordening inzake de registratie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (EG) nr. 1907/2006 (REACH)

U kunt de EU-verklaring van overeenstemming downloaden op https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Led-indicatoren

Indicator	Status	Omschrijving
Power (aan/uit)		AAN = wifi is verbonden/actief.
		KNIPPERT 1x = wifi-systeem wordt gereset.
		KNIPPERT 2x = wifi niet verbonden met de router.
		KNIPPERT 4x = probleem met wifi-server
		KNIPPERT = RS485 is verbonden.
		AAN = wifi is niet actief.
In werking		AAN = de omvormer levert stroom.
		UIT = de omvormer levert geen stroom op dit moment.
Storing		AAN = er heeft zich een storing voorgedaan.
		UIT = geen storing.
