AS-IR02-5000-2 - Saulės keitiklis AEG - Nemokama naudojimo instrukcija

Prekės ženklas	AEG
Modelis	AS-IR02-5000-2
Produkto tipas	Saulės grandininis keitiklis
Vardinė kintamosios srovės galia	5000 W
Rekomenduojama maksimali saulės lauko galia	Maždaug 6500 Wp
Didžiausia nuolatinės srovės įtampa	1000 V
MPPT įtampos diapazonas	200 V - 850 V
MPPT sekiklių skaičius	2
Kintamosios srovės išėjimo įtampa	230 V vienfazė
Išėjimo dažnis	50/60 Hz
Maksimalus naudingumas	Iki 97 %
Europos naudingumas	96,5 %
Apsaugos klasė	IP65
Matmenys (ilgis x aukštis x gylis)	Maždaug 580 x 430 x 200 mm
Svoris	Maždaug 28 kg
Darbinės temperatūros diapazonas	-25 °C iki +60 °C
Aušinimas	Natūrali konvekcija (be ventiliatoriaus)
Ekranas ir ryšys	LED indikatoriai (maitinimas, veikimas, gedimas) / Integruotas Wi-Fi
Garantija	5 metai (pratęsiama)
Atitiktis	CE, VDE-AR-N 4105, EN 50549
Apsaugos funkcijos	Apsauga nuo salų, atvirkštinio poliškumo apsauga, kintamos/nuolatinės srovės viršįtampio apsauga, temperatūros apsauga
Priežiūra	Periodiškai tikrinti jungtis ir kabelių būklę. Nuvalyti aušintuvus sausa šluoste.
Montavimas	Skirta kvalifikuotam technikui. Laikytis saugos atstumų ir instrukcijų.

Dažnai užduodami klausimai - AS-IR02-5000-2 AEG

Kokia yra maksimali AEG AS-IR02-5000-2 keitiklio galia?

Keitiklio vardinė kintamosios srovės galia yra 5000 W. Jis gali priimti iki maždaug 6500 Wp saulės baterijų.

Kaip teisingai sumontuoti keitiklį?

Montavimą turi atlikti kvalifikuotas technikas. Keitiklis turi būti dedamas švarioje, gerai vėdinamoje vietoje, atokiau nuo tiesioginių saulės spindulių. Laikykitės saugos atstumų ir vadovaukitės greito montavimo vadovu.

Kokie yra LED indikatoriai ir ką jie reiškia?

Trys LED: Maitinimas (žalia fiksuota – Wi-Fi prijungtas), Veikimas (žalia fiksuota – energijos gamyba), Gedimas (raudona fiksuota – trikdys). Mirksėjimai rodo specifines būsenas (žr. instrukciją).

Kaip prijungti nuolatinės srovės kabelius?

Naudokite pateiktus fotovoltinius jungtuvus. Prieš jungdami multimetru patikrinkite poliškumą. Nuolatinės srovės įtampa neturi viršyti didžiausios leistinos įtampos (1000 V).

Ką daryti gedimo ar trikdžio atveju?

Patikrinkite LED: jei raudonas LED dega, aptiktas gedimas. Galite pabandyti perkrauti keitiklį pašalinę priežastį. Susisiekite su techninės priežiūros tarnyba, jei problema išlieka.

Ar keitiklis suderinamas su Wi-Fi?

Taip, keitiklyje integruotas Wi-Fi modulis gamybos stebėjimui. Maitinimo LED rodo Wi-Fi ryšio būseną (fiksuota – prijungtas, mirksėjimai – problema).

Kokių saugos nurodymų reikia laikytis?

Mūvėkite pirštines ir dėvėkite antistatinius drabužius. Prieš bet kokią intervenciją išjunkite maitinimą. Palaukite 5 minučių po išjungimo, kol komponentai išsikraus. Nelieskite įrenginio veikimo metu (nudegimo pavojus).

Kaip valyti ir prižiūrėti keitiklį?

Reguliariai valykite šilumos šalintuvus sausa šluoste arba minkštu šepetėliu. Patikrinkite jungtis ir kabelių būklę. Nenaudokite skysčių ar abrazyvinių priemonių.

Kokia yra AEG AS-IR02-5000-2 keitiklio garantija?

Standartinė garantija yra 5 metai. Ją galima pratęsti per AEG Industrial Solar svetainę. Saugokite sąskaitą faktūrą ir laikykitės montavimo sąlygų.

Ar galiu naudoti aliumininius kabelius kintamosios srovės išėjimui?

Taip, tačiau turite naudoti vario/aliuminio adapterių gnybtus, kad išvengtumėte korozijos. Apsauginis PE kabelis turi būti tinkamai prijungtas (įžeminimo varža < 10 Ω).

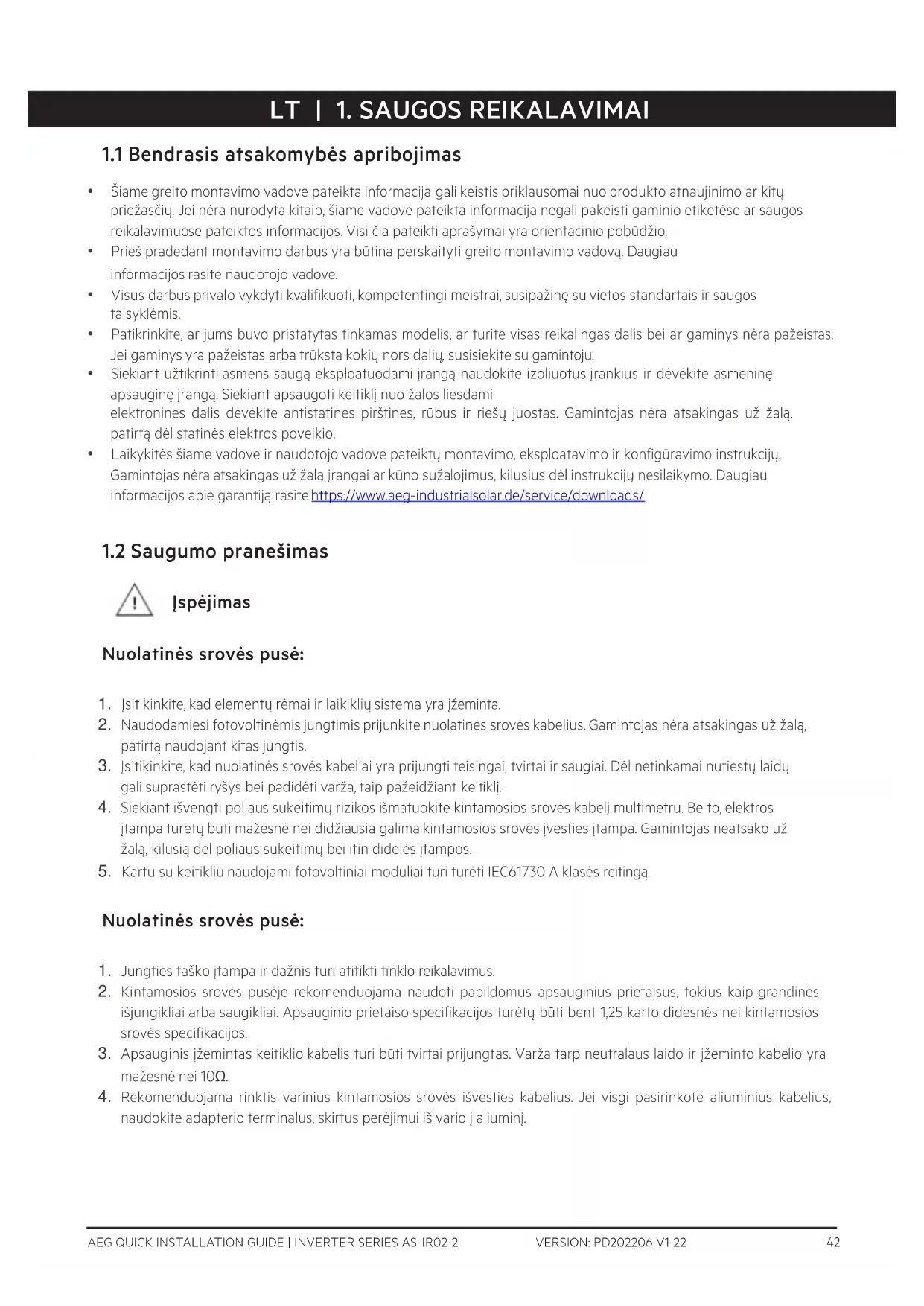

NAUDOJIMO INSTRUKCIJA AS-IR02-5000-2 AEG

1.1 Bendrasis atsakomybės apribojimas

• Šiame greito montavimo vadove pateikta informacija gali keistis priklausomai nuo produkto atnaujinimo ar kitų priežasčių. Jei nėra nurodyta kitaip, šiame vadove pateikta informacija negali pakeisti gaminio etiketėse ar saugos reikalavimuose pateiktos informacijos. Visi čia pateikti aprašymai yra orientacinio pobūdžio.
• Prieš pradedant montavimo darbus yra būtina perskaityti greito montavimo vadovą. Daugiau informacijos rasite naudotojo vadove.
• Visus darbus privalo vykdyti kvalifikuoti, kompetentingi meistrai, susipažinę su vietos standartais ir saugos taisyklėmis.
• Patikrinkite, ar jums buvo pristatytas tinkamas modelis, ar turite visas reikalingas dalis bei ar gaminys nėra pažeistas. Jei gaminys yra pažeistas arba trūksta kokių nors dalių, susisiekite su gamintoju.
• Siekiant užtikrinti asmens saugą eksploatuodami įrangą naudokite izoliuotus įrankius ir dėvėkite asmeninę apsauginę įrangą. Siekiant apsaugoti keitiklį nuo žalos liesdami elektronines dalis dėvėkite antistatines pirštines, rūbus ir riešų juostas. Gamintojas nėra atsakingas už žalą, patirtą dėl statinės elektros poveikio.
• Laikykitės šiame vadove ir naudotojo vadove pateiktų montavimo, eksploatavimo ir konfigūravimo instrukcijų. Gamintojas nėra atsakingas už žalą įrangai ar kūno sužalojimus, kilusius dėl instrukcijų nesilaikymo. Daugiau informacijos apie garantiją rasite https://www.aeg-industrialsolar.de/service/downloads/

1.2 Saugumo pranešimas

Įspėjimas

Nuolatinės srovės pusė:

1. Įsitikinkite, kad elementų rėmai ir laikiklių sistema yra įžeminta.
2. Naudodamiesi fotovoltinėmis jungtimis prijunkite nuolatinės srovės kabelius. Gamintojas nėra atsakingas už žalą, patirtą naudojant kitas jungtis.
3. Įsitikinkite, kad nuolatinės srovės kabeliai yra prijungti teisingai, tvirtai ir saugiai. Dėl netinkamai nutiestų laidų gali suprastėti ryšys bei padidėti varža, taip pažeidžiant keitiklį.
4. Siekiant išvengti poliaus sukeitimų rizikos išmatuokite kintamosios srovės kabelį multimetru. Be to, elektros įtampa turėtų būti mažesnė nei didžiausia galima kintamosios srovės įvesties įtampa. Gamintojas neatsako už žalą, kilusią dėl poliaus sukeitimų bei itin didelės įtampos.
5. Kartu su keitikliu naudojami fotovoltiniai moduliai turi turėti IEC61730 A klasės reitingą.

Nuolatinės srovės pusė:

1. Jungties taško įtampa ir dažnis turi atitikti tinklo reikalavimus.
2. Kintamosios srovės pusėje rekomenduojama naudoti papildomus apsauginius prietaisus, tokius kaip grandinės išjungikliai arba saugikliai. Apsauginio prietaiso specifikacijos turėtų būti bent 1,25 karto didesnės nei kintamosios srovės specifikacijos.
3. Apsauginis įžemintas keitiklio kabelis turi būti tvirtai prijungtas. Varža tarp neutralaus laido ir įžeminto kabelio yra mažesnė nei 10Ω.
4. Rekomenduojama rinktis varinius kintamosios srovės išvesties kabelius. Jei visgi pasirinkote aliuminius kabelius, naudokite adapterio terminalus, skirtus perėjimui iš vario į aliuminį.

Gaminys:

1. Venkite mechaninės terminalų apkrovos - ji gali juos pažeisti.
2. Atlikus montavimo darbus visos etiketės bei įspėjamieji ženklai turi būti aiškiai matomi. Neužpieškite, nepaženkite bei nepadenkite ant įrenginio esančių etikečių.
3. Neleistinas įrangos išmontavimas ar pakeitimas gali ją pažeisti. Tokiems pažeidimams garantija nėra taikoma.
4. Norėdami išvengti elektromagnetinių trukdžių, keitiklį montuokite atokiau nuo stipraus magnetinio lauko. Jei šalia keitiklio yra radijo ar belaidžių įrenginių, kurie veikia mažesniu nei 30 MHz dažniu, privalote:

- Įrengti keitiklį ne mažesniu kaip 30 m atstumu nuo belaidžių įrenginių.

- Ant keitiklio nuolatinės srovės įvesties kabelio arba kintamosios srovės išvesties kabelio uždėkite žemo pralaidumo elektromagnetinių trukdžių filtrą arba kelių apvijų ferito žiedą.

1. Keitiklis gali rodyti toliau pateiktus įspėjimus:

	AUKŠTOS ĮTAMPOS PAVOJUS. Prieš pradėdami tvarkyti gaminį atjunkite maitinimą ir išjunkite gaminį.		Uždelstas iškrovimas. Išjunge energijos tiekimą palaukite 5 minutes, kol visi elementai bus pilnai iškrauti.
	Prieš eksploatuodami įrenginį atidžiai perskaitykite šį vadovą.		Yra pavojaus tikimybė. Atlikdami bet kokias operacijas dévėkite apsauginį įrangą.
	Aukštos temperatūros pavojus. Nelieskite produkto veikimo metu, kad išvengtumėte pavojaus nudegti.		Įžeminimo taškas. Nurodo apsauginio įžeminto kabelio įvesties tašką.
	CE žymėjimas		Keitiklio negalima išmesti kaip buitinių atlieku. Išmeskite produktą pagal vietinius įstatymus ir taisykles arba grąžinkite gamintojui.

1.3 Patikra prieš įjungimą

Nr..		Patikrinimas
1	☐	Gaminys yra tvirtai sumontuotas švarioje ir gerai ventiliuojamoje vietoje, iš kurios jį lengva valdyti.
2	☐	Polietileno kabeliai, nuolatinės srovės įvestis, kintamosios srovės išvestis ir ryšio kabeliai yra tinkamai ir saugiai prijungti.
3	☐	Kabelių spaustukai nėra pažeisti, jie yra nukreipti tinkamai ir tolygiai.
4	☐	Nenaudojami lizdai ir terminalai yra užsandarinti.
5	☐	Jungties taško įtampa ir dažnis atitinka prijungimo prie keitiklio tinklo reikalavimus.

1.4 ES Atitikties deklaracija

Šiuo dokumentu „Solar Solutions“ pareiškia, kad Europos rinkoje parduodamas keitiklis su belaidžio ryšio moduliais atitinka šių direktyvų reikalavimus:

• Radijo įrangos direktyvą 2014/53/EU (RED), - Pavojingų medžiagų naudojimo apribojimo direktyvą 2011/65/EU ir (EU) 2015/863 (RoHS), - Elektros ir elektroninės įrangos atliekų direktyvą 2012/19/EU, - Nuostatos dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (EK) Nr. 1907/2006 (REACH).

Šiuo dokumentu „Solar Solutions“ pareiškia, kad Europos rinkoje parduodamas keitiklis be belaidžio ryšio modulių atitinka šių direktyvų reikalavimus:

• Elektromagnetinio suderinamumo direktyvą 2014/30/EU (EMC), - Elektros aparatų žemos įtampos direktyva 2014/35/EU (LVD), - Pavojingų medžiagų naudojimo apribojimo direktyvą 2011/65/EU ir (EU) 2015/863 (RoHS), - Elektros ir elektroninės įrangos atliekų direktyvą 2012/19/EU, - Nuostatos dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų (EK) Nr. 1907/2006 (REACH).

ES atitikties deklaraciją galite parsisiųsti apsilankę adresu https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED rodikliai

Rodiklis	Padétis	Aprašymas
[42SW]Maitinimas		ON = Wi-Fi prijungta / aktyvi.
		1 MIRKSNIS = Wi-Fi sistema persikrauna.
		2 MIRKSNIS = Wi-Fi neprijungta prie maršrutizatoriaus.
		4 MIRKSNIS = Wi-Fi serverio problema
		MIRKSNIS = RS485 prijungta.
		OFF = Wi-Fi neaktyvi.
Eksploatuojama		ON = Keitiklis yra maitinamas.
		OFF = Šiuo metu keitiklis nėra maitinamas.
Klaida		ON = Klaida.
