AS-IR02-5000-2 - Solárny menič AEG - Bezplatný návod na obsluhu

Značka	AEG
Model	AS-IR02-5000-2
Typ produktu	Solárny striedač stringový
Menovitý AC výkon	5000 W
Odporúčaný maximálny výkon FV poľa	Približne 6500 Wp
Maximálne DC vstupné napätie	1000 V
Rozsah napätia MPPT	200 V – 850 V
Počet MPPT sledovačov	2
AC výstupné napätie	230 V jednofázový
Výstupná frekvencia	50/60 Hz
Maximálna účinnosť	Až 97 %
Európska účinnosť	96,5 %
Stupeň ochrany	IP65
Rozmery (L × H × P)	Približne 580 × 430 × 200 mm
Hmotnosť	Približne 28 kg
Rozsah prevádzkovej teploty	-25 °C až +60 °C
Chladenie	Prirodzená konvekcia (bez ventilátora)
Displej a komunikácia	LED indikátory (Napájanie, Prevádzka, Porucha) / Vstavené Wi-Fi
Záruka	5 rokov (predĺžiteľná)
Zhoda	CE, VDE-AR-N 4105, EN 50549
Ochranné funkcie	Ochrana proti ostrovnému režimu, ochrana proti obrátenej polarite, ochrana proti prepätiu AC/DC, teplotná ochrana
Údržba	Pravidelne kontrolujte spojenia a stav káblov. Čistite chladiče suchou handričkou.
Inštalácia	Vyhradená pre kvalifikovaného technika. Dodržujte bezpečnostné vzdialenosti a pokyny v návode.

Často kladené otázky - AS-IR02-5000-2 AEG

Aký je maximálny výkon striedača AEG AS-IR02-5000-2?

Striedač má menovitý výkon 5000 W na AC výstupe. Môže prijať až približne 6500 Wp solárnych panelov.

Ako správne nainštalovať striedač?

Inštaláciu musí vykonať kvalifikovaný technik. Striedač musí byť umiestnený na čistom, dobre vetranom mieste, chránenom pred priamym slnečným žiarením. Dodržujte bezpečnostné vzdialenosti a postupujte podľa rýchleho sprievodcu inštaláciou.

Aké sú LED indikátory a čo znamenajú?

Tri LED: Napájanie (stále zelená = Wi-Fi pripojené), Prevádzka (stále zelená = výroba energie), Porucha (stále červená = porucha). Blikanie označuje špecifické stavy (pozri návod).

Ako pripojiť DC káble?

Použite dodané fotovoltické konektory. Pred pripojením skontrolujte polaritu multimetrom. DC napätie nesmie prekročiť maximálne povolené napätie (1000 V).

Čo robiť v prípade poruchy alebo chyby?

Skontrolujte LED: ak svieti červená LED, bola zistená porucha. Po odstránení príčiny môžete skúsiť reštartovať striedač. Ak problém pretrváva, kontaktujte zákaznícky servis.

Je striedač kompatibilný s Wi-Fi?

Áno, striedač má vstavaný modul Wi-Fi na sledovanie výroby. LED Napájanie indikuje stav Wi-Fi pripojenia (stále = pripojené, blikanie = problém).

Aké bezpečnostné pokyny treba dodržiavať?

Noste rukavice a antistatické oblečenie. Pred akýmkoľvek zásahom odpojte napájanie. Po vypnutí počkajte 5 minút, kým sa komponenty vybijú. Nedotýkajte sa zariadenia počas prevádzky (riziko popálenia).

Ako čistiť a udržiavať striedač?

Pravidelne čistite chladiče suchou handričkou alebo jemnou kefou. Skontrolujte spojenia a stav káblov. Nepoužívajte kvapalné ani abrazívne prostriedky.

Aká je záruka na striedač AEG AS-IR02-5000-2?

Štandardná záruka je 5 rokov. Môže byť predĺžená prostredníctvom webovej stránky AEG Industrial Solar. Uchovajte faktúru a dodržujte podmienky inštalácie.

Môžem použiť hliníkové káble pre AC výstup?

Áno, ale musíte použiť medeno-hliníkové adaptérové svorky, aby ste predišli korózii. Ochranný vodič PE musí byť správne pripojený (odpor uzemnenia < 10 Ω).

NÁVOD NA OBSLUHU AS-IR02-5000-2 AEG

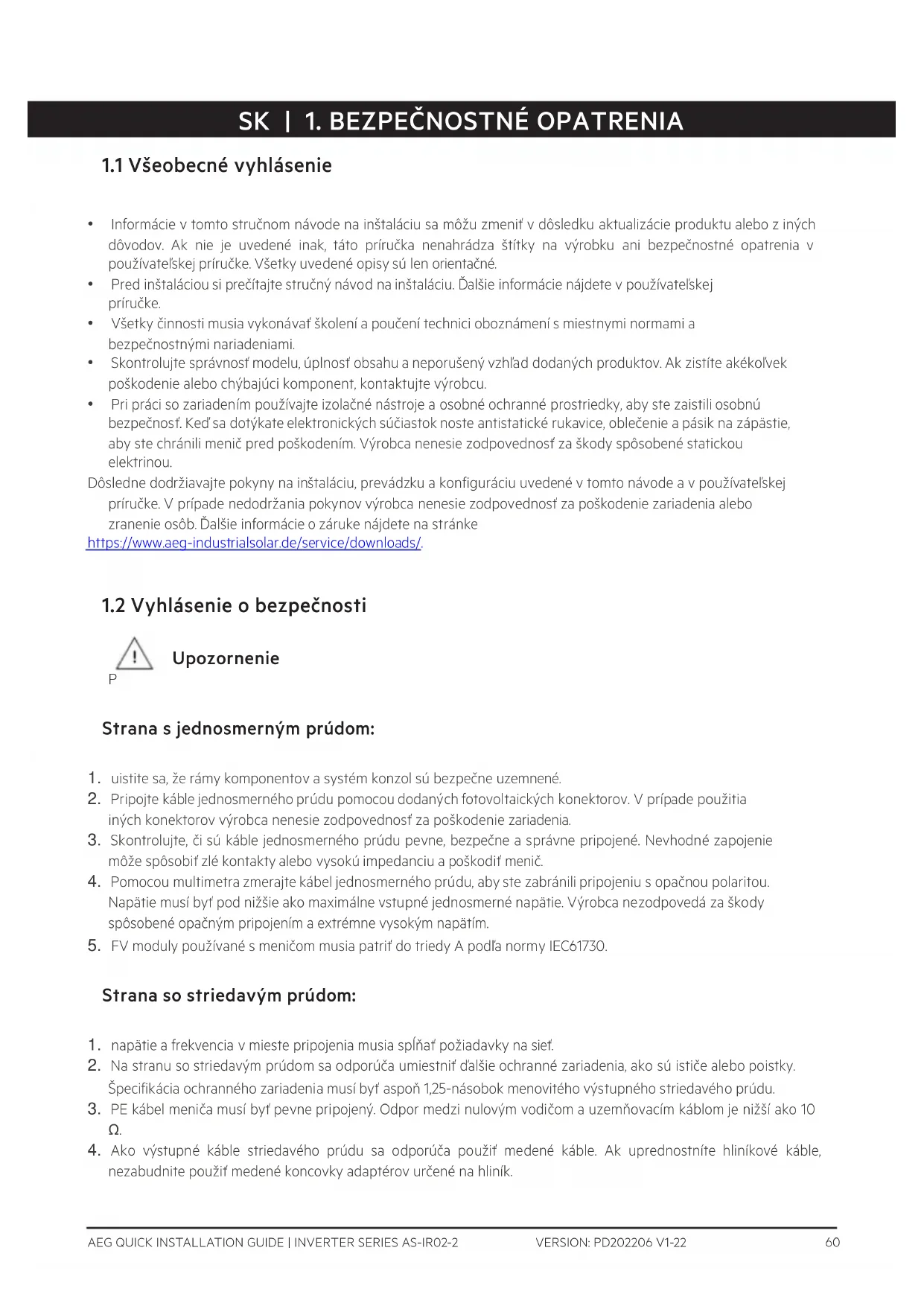

1.1 Všeobecné vyhlásenie

• Informácie v tomto stručnom návode na inštaláciu sa môžu zmeniť v dôsledku aktualizácie produktu alebo z iných dôvodov. Ak nie je uvedené inak, táto príručka nenahrádza štítky na výrobku ani bezpečnostné opatrenia v používateľskiej príručke. Všetky uvedené opisy sú len orientačné.
• Pred inštaláciou si prečítajte stručný návod na inštaláciu. Dalšie informácie nájdete v používatelskej príručke.
• Všetky činnosti musia vykonávať školení a poučení technici oboznámení s miestnymi normami a bezpečnostnými nariadeniami.
• Skontrolujte správnosť modelu, úplnosť obsahu a neporušený vzhľad dodaných produktov. Ak zistíte akékolvek poškodenie alebo chýbajúci komponent, kontaktujte výrobcu.
• Pri práci so zariadením používajte izolačné nástroje a osobné ochranné prostriedky, aby ste zaistili osobnú bezpečnosť. Ked'sa dotýkate elektronických súčiastok noste antistatické rukavice, oblečenie a pásik na zápăstie, aby ste chránili menič pred poškodením. Výrobca nenesie zodpovednosť za škody spôsobené statickou elektrinou.

Dôsledne dodržiavajte pokyny na inštaláciu, prevádzku a konfiguráciu uvedené v tomto návode a v používatelskej príručke. V prípade nedodržania pokynov výrobca nenesie zodpovednosť za poškodenie zariadenia alebo zranenie osôb. Ďalšie informácie o záruke nájdete na stránke

Strana s jednosmerným prúdom:

1. uistite sa, že rámy komponentov a systém konzol sú bezpečne uzemnené.
2. Pripojte kable jednosmerného prúdu pomocou dodaných fotovoltaických konektorov. V prípade použitia iných konektorov výrobca nenesie zodpovednosť za poškodenie zariadenia.
3. Skontrolujte, či sú káble jednosmerného prúdu pevne, bezpečne a správne pripojené. Nevhodné zapojenie môže spôsobit' zlé kontakty alebo vysokú impedanciu a poškodit' menič.
4. Pomocou multimetra zmerajte kábel jednosmerného prúdu, aby ste zabránili pripojeniu s opačnou polaritou. Napätie musí byť pod nižšie ako maximálne vstupné jednosmerné napätie. Výrobca nezodpovedá za škody spôsobené opačným pripojením a extrémne vysokým napätím.
5. FV moduly používané s meničom musia patrif do triedy A podla normy IEC61730.

1. napätie a frekvencia v mieste pripojenia musia spíňať požiadavky na sief.
2. Na stranu so striedavým prúdom sa odporúča umiestnit’ dalšie ochranné zariadenia, ako sú ističe alebo poistky. Špecifikácia ochranného zariadenia musí byť aspoň 1,25-násobok menovitého výstupného striedavého prúdu.
3. PE kábel meniča musí byť pevne pripojený. Odpor medzi nulovým vodičom a uzemňovacím káblom je nižší ako 10 Ω.
4. Ako výstupné káble striedavého prúdu sa odporúča použit medené káble. Ak uprednostníte hliníkové káble, nezabudnite použit medené koncovky adaptérov určené na hliník.

Produkt:

1. koncovky mechanicky nezaťažujte, mohlo by dôjst k ich poškodeniu.
2. Všetky štítky a výstražné značky musia byť po inštalácii viditelné. Žiadny štítok na zariadení nesmie byť preškrtnutý, poškodený ani prekrytý.
3. Neoprávnené rozmontovanie alebo úprava môže spôsobit poškodenie zariadenia, na ktoré sa nevzfahuje záruka.

4. Invertor nainštalujte mimo dosahu silného magnetického pola, aby ste sa vyhli elektromagnetickému rušeniu. Ak je v blízkosti invertora akékolvek rádiové alebo bezdrótové komunikačné zariadenie do 30 MHz, musíte urobiť nasledovné kroky:

5. Inštalujte invertor minimálne 30 m od bezdrôtového zariadenia.

6. Do vstupného kábla jednosm. prúdu alebo výstupného kábla stried. prúdu invertora pridajte EMI filter pre nízke frekvencie alebo viacnásobne vinuté feritové jadro.

7. Na meniči sú tieto výstražné štítky.

	NEBEZPEČENSTVO VYSOKÉHONAPÄTIA. Než začnete pracovať na výrobku, odpojte všetky zdroje napájania a vypnite ho.		Oneskorené vybitie. Po vypnutí počkajte 5 minút, kým sa komponenty úplne nevybijú.
	Pred prácou na tomto zariadení si prečítajte návod.		Sú prítomné možné riziká. Pred každou činnosťou si nasadťe vhodné osobné ochranné prostriedky.
	Nebezpečenstvo vysokej teploty.Nedotýkajte sa výrobku počas prevádzky, aby ste sa nepopálili.		Uzemňovací bod. Označuje polohu na pripojenie polyetylénového kábla.
	Označenie CE		Menič nelikvidujte ako domový odpad.Výrobok zlikvidujte v súlade s miestnymi zákonmi a predpismi alebo ho pošlite späť výrobcovi.

1.3 Kontrola pred zapnutím

Č		Po ložka kom trolly
1	☐	Výrobok je pevne nainštalovaný na čistom, dobre vetranom mieste, kde sa dobre ovláda.
2	☐	PE, vstup jednosmerného prúdu, výstup striedavého prúdu a komunikačné káble sú správne a bezpečne pripojené.
3	☐	Pásiky na stiahnutie káblov sú neporušené, správne a rovnomerne rozmiestnené.
4	☐	Nepoužívané porty a svorky sú zapečatené.
5	☐	Napätie a frekvencia v mieste pripojenia splňajú požiadavky na pripojenie sieťového meniča.

1.4 Vyhlásenie EÚ o zhode

Spoločnosť Solar Solutions týmto prehlasuje, že invertor s bezdrôtovými komunikačnými modulmi predávaný na európskom trhu splňa požiadavky nasledujúcich smerníc:

• Nariadenie o rádiových zariadeniach (RED) 2014/53/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

Spoločnosť Solar Solutions týmto prehlasuje, že invertor bez bezdrôtových komunikačných modulov predávaný na európskom trhu spĺňa požiadavky nasledujúcich smerníc:

• Nariadenie o elektromagnetickej kompatibilite (EMC) 2014/30/EÚ
• Nariadenie o nízkom napátí (LVD) 2014/35/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

EÚ vyhlásenia o zhode si môžete stiahnuť na stránke https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Kontrolky LED

Kontrolka	Stav	Opis
(ZWDX)Napájanie		ON = pripojené k sieti Wi-Fi/aktívne.
		BLIKÁ 1 = systém Wi-Fi sa resetuje.
		BLIKÁ 2 = Wi-Fi nie je pripojená k routeru.
		BLIKÁ 4 = problém so serverom Wi-Fi
		BLIKÁ = RS485 je pripojený.
		OFF = sieť WI-FI nie je aktívna.
V prevádzke		ON = menič dodáva energiu.
	[SDZT]	OFF = menič momentálne nedodáva energiu.
Chybné	[7346]	ON = objavila sa chyba.
		OFF = žiadna chyba.
