AS-IR02-3000-2 - Solárny menič AEG - Bezplatný návod na obsluhu

Typ produktu	Solárny invertor
Značka	AEG
Model	AS-IR02-3000-2
Menovitý výkon	3000 W
Maximálne DC vstupné napätie	600 V (typický odhad)
Výstupné AC napätie	230 V jednofázové
Výstupná frekvencia	50/60 Hz
Maximálna účinnosť	Až 97 %
Pomocné napájanie	Integrované, cez solárne panely
Rozmery (D x V x H)	Približne 400 x 300 x 150 mm
Hmotnosť	Približne 12 kg
Stupeň krytia	IP65 (vonkajší)
Komunikácia	Integrované Wi-Fi, RS485
Hlavné funkcie	MPPT sledovanie, sieťové pripojenie, ochrana proti ostrovnému chodu, monitorovanie cez aplikáciu
Údržba a čistenie	Čistiť kryt suchou a jemnou handričkou. Ročne kontrolovať spoje.
Bezpečnosť	Ochrana proti prepätiu, nadprúdu, obrátenej polarite, nadmernej teplote
Náhradné diely a opraviteľnosť	Opravu vykonáva len autorizovaný technik. Diely dostupné u výrobcu.
Normy	CE, RED, RoHS, nízke napätie
Záruka	Štandardná 5 rokov (pozri web AEG)

Často kladené otázky - AS-IR02-3000-2 AEG

Aké sú požiadavky na inštaláciu invertora AEG AS-IR02-3000-2?

Inštaláciu musí vykonať kvalifikovaný technik. Uistite sa, že fotovoltické moduly sú triedy A podľa normy IEC 61730 a že DC napätie je nižšie ako maximálne vstupné napätie. Používajte izolované nástroje a vhodné OOP.

Ako správne pripojiť DC káble?

Použite dodané fotovoltické konektory. Skontrolujte polaritu multimetrom, aby ste predišli obrátenej polarite. Napätie musí byť nižšie ako maximálne DC vstupné napätie (typicky 600 V). Nesprávne pripojenie môže poškodiť invertor.

Čo znamenajú LED indikátory na invertore?

Kontrolka Napájanie indikuje stav Wi-Fi (svieti: pripojené, blikanie: problémy). Kontrolka V prevádzke svieti, keď invertor dodáva energiu. Kontrolka Porucha sa rozsvieti v prípade chyby.

Ako nakonfigurovať Wi-Fi invertora?

Invertor má integrovaný modul Wi-Fi. Postupujte podľa rýchleho sprievodcu inštaláciou na pripojenie invertora k domácej sieti. Na monitorovanie výroby použite aplikáciu AEG Solar.

Aký je postup uzemnenia?

Ochranný vodič PE musí byť pevne pripojený. Odpor medzi nulovým vodičom a zemou musí byť nižší ako 10 Ω. Uistite sa, že rámy panelov a nosná konštrukcia sú správne uzemnené.

Ako udržiavať invertor?

Udržujte zariadenie na čistom a dobre vetranom mieste. Pravidelne kontrolujte káblové pripojenia. Kryt čistite suchou handričkou. Nepokúšajte sa otvárať invertor sami.

Môžem použiť invertor so solárnymi panelmi rôznych značiek?

Áno, za predpokladu, že panely sú v súlade s triedou A podľa normy IEC 61730 a ich napätie a prúd sú kompatibilné so vstupnými rozsahmi invertora.

Čo robiť, ak kontrolka 'Porucha' stále svieti?

Pozrite si časť o riešení problémov v návode na použitie. Možné príčiny zahŕňajú prepätie, nadprúd alebo poruchu izolácie. Ak problém pretrváva, kontaktujte technickú podporu AEG.

Aká je dĺžka záruky invertora?

Štandardná záruka je 5 rokov. Viac podrobností nájdete na webovej stránke https://www.aeg-industrialsolar.de/service/downloads/. Môžu platiť určité podmienky.

Ako zlikvidovať alebo recyklovať invertor na konci životnosti?

Nevyhadzujte zariadenie do domáceho odpadu. Dodržiavajte miestne zákony o elektronickom odpade alebo ho vráťte výrobcovi na primeranú recykláciu.

NÁVOD NA OBSLUHU AS-IR02-3000-2 AEG

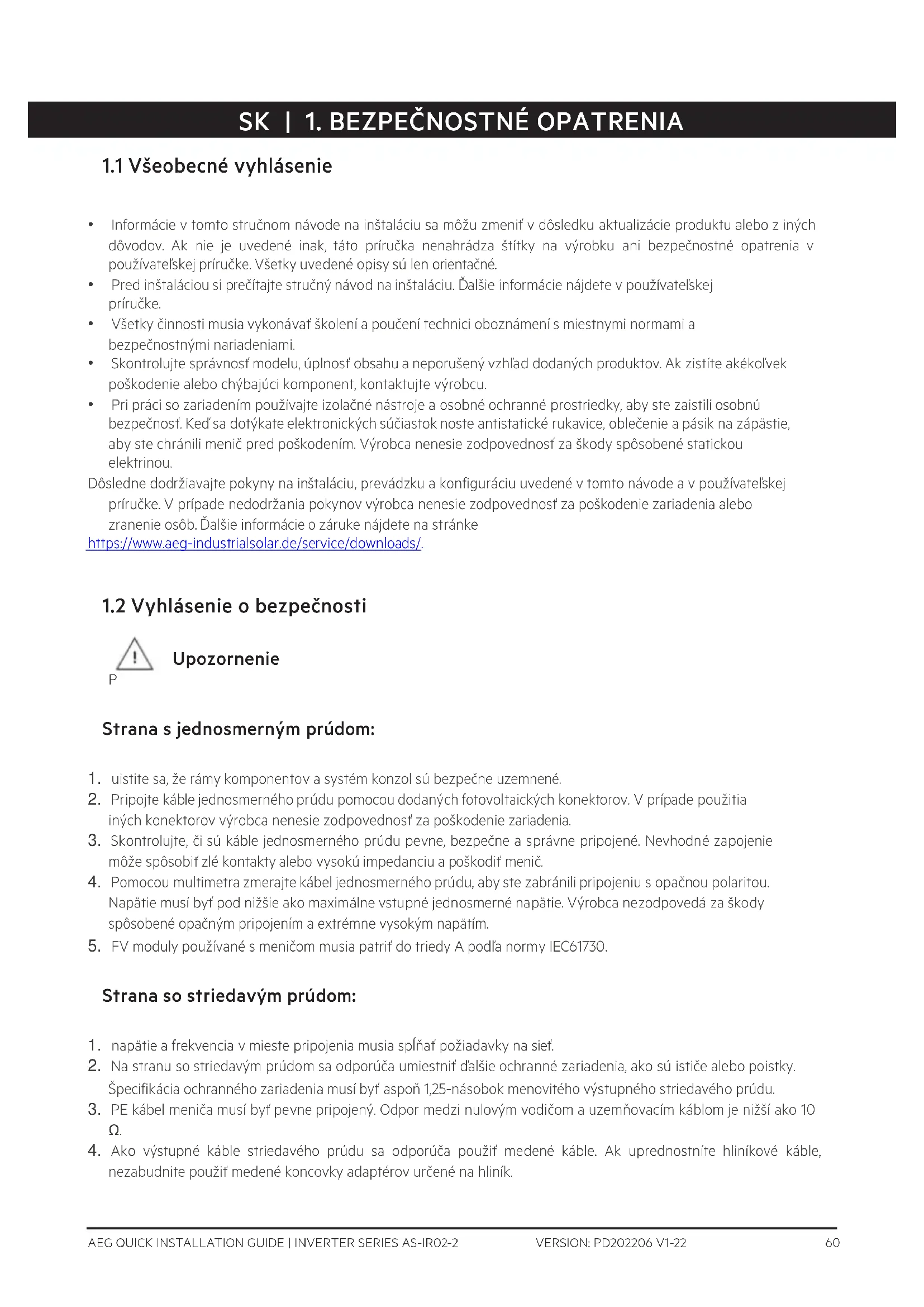

1.1 Všeobecné vyhlásenie

• Informácie v tomto stručnom návode na inštaláciu sa môžu zmeniť v dôsledku aktualizácie produktu alebo z iných dôvodov. Ak nie je uvedené inak, táto príručka nenahrádza štítky na výrobku ani bezpečnostné opatrenia v používateľskiej príručke. Všetky uvedené opisy sú len orientačné.
• Pred inštaláciou si prečítajte stručný návod na inštaláciu. Dalšie informácie nájdete v používatelskej príručke.
• Všetky činnosti musia vykonávať školení a poučení technici oboznámení s miestnymi normami a bezpečnostnými nariadeniami.
• Skontrolujte správnosť modelu, úplnosť obsahu a neporušený vzhľad dodaných produktov. Ak zistíte akékolvek poškodenie alebo chýbajúci komponent, kontaktujte výrobcu.
• Pri práci so zariadením používajte izolačné nástroje a osobné ochranné prostriedky, aby ste zaistili osobnú bezpečnosť. Ked'sa dotýkate elektronických súčiastok noste antistatické rukavice, oblečenie a pásik na zápăstie, aby ste chránili menič pred poškodením. Výrobca nenesie zodpovednosť za škody spôsobené statickou elektrinou.

Dôsledne dodržiavajte pokyny na inštaláciu, prevádzku a konfiguráciu uvedené v tomto návode a v používatelskej príručke. V prípade nedodržania pokynov výrobca nenesie zodpovednosť za poškodenie zariadenia alebo zranenie osôb. Ďalšie informácie o záruke nájdete na stránke

Strana s jednosmerným prúdom:

1. uistite sa, že rámy komponentov a systém konzol sú bezpečne uzemnené.
2. Pripojte kable jednosmerného prúdu pomocou dodaných fotovoltaických konektorov. V prípade použitia iných konektorov výrobca nenesie zodpovednosť za poškodenie zariadenia.
3. Skontrolujte, či sú káble jednosmerného prúdu pevne, bezpečne a správne pripojené. Nevhodné zapojenie môže spôsobit' zlé kontakty alebo vysokú impedanciu a poškodit' menič.
4. Pomocou multimetra zmerajte kábel jednosmerného prúdu, aby ste zabránili pripojeniu s opačnou polaritou. Napätie musí byť pod nižšie ako maximálne vstupné jednosmerné napätie. Výrobca nezodpovedá za škody spôsobené opačným pripojením a extrémne vysokým napätím.
5. FV moduly používané s meničom musia patrif do triedy A podla normy IEC61730.

1. napätie a frekvencia v mieste pripojenia musia spíňať požiadavky na sief.
2. Na stranu so striedavým prúdom sa odporúča umiestnit’ dalšie ochranné zariadenia, ako sú ističe alebo poistky. Špecifikácia ochranného zariadenia musí byť aspoň 1,25-násobok menovitého výstupného striedavého prúdu.
3. PE kábel meniča musí byť pevne pripojený. Odpor medzi nulovým vodičom a uzemňovacím káblom je nižší ako 10 Ω.
4. Ako výstupné káble striedavého prúdu sa odporúča použit medené káble. Ak uprednostníte hliníkové káble, nezabudnite použit medené koncovky adaptérov určené na hliník.

Produkt:

1. koncovky mechanicky nezaťažujte, mohlo by dôjst k ich poškodeniu.
2. Všetky štítky a výstražné značky musia byť po inštalácii viditelné. Žiadny štítok na zariadení nesmie byť preškrtnutý, poškodený ani prekrytý.
3. Neoprávnené rozmontovanie alebo úprava môže spôsobit poškodenie zariadenia, na ktoré sa nevzfahuje záruka.

4. Invertor nainštalujte mimo dosahu silného magnetického pola, aby ste sa vyhli elektromagnetickému rušeniu. Ak je v blízkosti invertora akékolvek rádiové alebo bezdrótové komunikačné zariadenie do 30 MHz, musíte urobiť nasledovné kroky:

5. Inštalujte invertor minimálne 30 m od bezdrôtového zariadenia.

6. Do vstupného kábla jednosm. prúdu alebo výstupného kábla stried. prúdu invertora pridajte EMI filter pre nízke frekvencie alebo viacnásobne vinuté feritové jadro.

7. Na meniči sú tieto výstražné štítky.

	NEBEZPEČENSTVO VYSOKÉHONAPÄTIA. Než začnete pracovať na výrobku, odpojte všetky zdroje napájania a vypnite ho.		Oneskorené vybitie. Po vypnutí počkajte 5 minút, kým sa komponenty úplne nevybijú.
	Pred prácou na tomto zariadení si prečítajte návod.		Sú prítomné možné riziká. Pred každou činnosťou si nasadťe vhodné osobné ochranné prostriedky.
	Nebezpečenstvo vysokej teploty.Nedotýkajte sa výrobku počas prevádzky, aby ste sa nepopálili.		Uzemňovací bod. Označuje polohu na pripojenie polyetylénového kábla.
	Označenie CE		Menič nelikvidujte ako domový odpad.Výrobok zlikvidujte v súlade s miestnymi zákonmi a predpismi alebo ho pošlite späť výrobcovi.

1.3 Kontrola pred zapnutím

Č		Po ložka kom trolly
1	☐	Výrobok je pevne nainštalovaný na čistom, dobre vetranom mieste, kde sa dobre ovláda.
2	☐	PE, vstup jednosmerného prúdu, výstup striedavého prúdu a komunikačné káble sú správne a bezpečne pripojené.
3	☐	Pásiky na stiahnutie káblov sú neporušené, správne a rovnomerne rozmiestnené.
4	☐	Nepoužívané porty a svorky sú zapečatené.
5	☐	Napätie a frekvencia v mieste pripojenia splňajú požiadavky na pripojenie sieťového meniča.

1.4 Vyhlásenie EÚ o zhode

Spoločnosť Solar Solutions týmto prehlasuje, že invertor s bezdrôtovými komunikačnými modulmi predávaný na európskom trhu splňa požiadavky nasledujúcich smerníc:

• Nariadenie o rádiových zariadeniach (RED) 2014/53/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

Spoločnosť Solar Solutions týmto prehlasuje, že invertor bez bezdrôtových komunikačných modulov predávaný na európskom trhu spĺňa požiadavky nasledujúcich smerníc:

• Nariadenie o elektromagnetickej kompatibilite (EMC) 2014/30/EÚ
• Nariadenie o nízkom napátí (LVD) 2014/35/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

EÚ vyhlásenia o zhode si môžete stiahnuť na stránke https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Kontrolky LED

Kontrolka	Stav	Opis
Napájanie		ON = pripojené k sieti Wi-Fi/aktívne.
		BLIKÁ 1 = systém Wi-Fi sa resetuje.
		BLIKÁ 2 = Wi-Fi nie je pripojená k routeru.
		BLIKÁ 4 = problém so serverom Wi-Fi
		BLIKÁ = RS485 je pripojený.
		OFF = sieť WI-FI nie je aktívna.
V prevádzke		ON = menič dodáva energiu.
		OFF = menič momentálne nedodáva energiu.
Chybné		ON = objavila sa chyba.
		OFF = žiadna chyba.
