AS-IC02-12000-2 - Solárny menič AEG - Bezplatný návod na obsluhu

Typ produktu	Solárny invertor
Značka	AEG
Model	AS-IC02-12000-2
Menovitý výkon	12 000 W
Maximálne vstupné DC napätie	600 V
Výstupné AC napätie	230 V jednofázové
Výstupná frekvencia	50/60 Hz
Konektivita	Vstavané Wi-Fi, RS485
LED indikátory	Napájanie (zelená), prevádzka (zelená), porucha (červená)
Rozmery (D x V x H)	600 x 400 x 200 mm
Hmotnosť	25 kg
Trieda ochrany	IP65
Chladenie	Prirodzená konvekcia
Prevádzková teplota	-25 °C až +60 °C
Relatívna vlhkosť	0 % - 95 % bez kondenzácie
Bezpečnostné normy	CEI 61730, CE, RoHS
Integrovaná ochrana	Ochrana proti ostrovnému režimu, prepäťová ochrana, detekcia poruchy uzemnenia
Údržba a čistenie	Vyčistite vetracie otvory suchou handričkou. Každých 6 mesiacov skontrolujte pripojenia.
Bezpečnosť	Pred zásahom vypnite napájanie. Po vypnutí počkajte 5 minút. Použite OOP.
Náhradné diely a opraviteľnosť	Kontaktujte autorizovaného technika. Diely sú k dispozícii u výrobcu.
Všeobecné informácie	Inštalačná príručka a návod na obsluhu sú na stiahnutie na stránke AEG Industrial Solar.

Často kladené otázky - AS-IC02-12000-2 AEG

Ako pripojiť invertor k elektrickej sieti?

Pripojenie musí vykonať kvalifikovaný technik. Uistite sa, že napätie a frekvencia siete zodpovedajú špecifikáciám (230 V, 50/60 Hz). Na strane AC použite istič kalibrovaný na 1,25-násobok menovitého prúdu. Pevne pripojte ochranný vodič PE (impedancia menšia ako 10 Ω).

Aký je postup uvedenia do prevádzky?

Po inštalácii skontrolujte body kontrolného zoznamu: čisté prostredie, správne pripojenia, neporušené káblové viazačky, utesnené nepoužité porty a súlad napätia siete. Potom invertor zapnite. LED by mali indikovať normálnu prevádzku (LED napájania svieti).

Čo robiť v prípade poruchy invertora?

Ak svieti LED poruchy, pozrite si návod na identifikáciu chybového kódu. Vypnite napájanie a pred akýmkoľvek zásahom počkajte 5 minút. Skontrolujte DC a AC pripojenia. Ak problém pretrváva, kontaktujte autorizovaného technika. Nepokúšajte sa o opravu sami.

Ako interpretovať LED kontrolky?

Invertor má tri LED: Napájanie (zelená svieti = Wi-Fi pripojené, blikanie = chyba Wi-Fi), Prevádzka (zelená svieti = výroba energie), Porucha (červená svieti = chyba). LED nesvieti znamená zodpovedajúci neaktívny stav.

Aká pravidelná údržba je potrebná?

Pravidelne čistite vetracie otvory suchou handričkou, aby ste predišli prehriatiu. Každých 6 mesiacov skontrolujte elektrické pripojenia a stav káblov. Uistite sa, že výstražné štítky zostávajú čateľné.

Môžem si invertor nainštalovať sám?

Nie, inštaláciu musí vykonať vyškolený a kompetentný technik oboznámený s miestnymi normami. Výrobca nenesie zodpovednosť za neodbornú inštaláciu. Používajte izolované nástroje a osobné ochranné prostriedky.

Čo robiť, ak sa Wi-Fi nepripojí?

Skontrolujte, či je router do 30 m od invertora. Ak LED napájania bliká 2-krát, Wi-Fi nie je pripojené k routeru. Resetujte Wi-Fi systém podľa postupu v návode. Môžete tiež pridať dolnopriepustný EMI filter, ak sú prítomné rušenia.

Aké bezpečnostné opatrenia treba dodržiavať?

Pred akýmkoľvek zásahom vypnite napájanie a počkajte 5 minút na vybitie komponentov. Noste antistatické rukavice, odev a náramok. Nedotýkajte sa zariadenia počas prevádzky (riziko popálenia). Dodržiavajte pokyny pre uzemnenie. Solárne moduly musia byť triedy A podľa CEI 61730.

Je invertor kompatibilný so všetkými solárnymi panelmi?

Invertor je kompatibilný s fotovoltaickými modulmi triedy A podľa CEI 61730. Uistite sa, že napätie naprázdno panelov nepresahuje maximálne vstupné DC napätie (600 V). Pri pripájaní dodržujte polaritu.

Kde si stiahnuť kompletný návod?

Kompletný návod je k dispozícii vo formáte PDF na stránke notice-facile.com pre model AEG AS-IC02-12000-2. Môžete tiež navštíviť stránku AEG Industrial Solar v sekcii na stiahnutie.

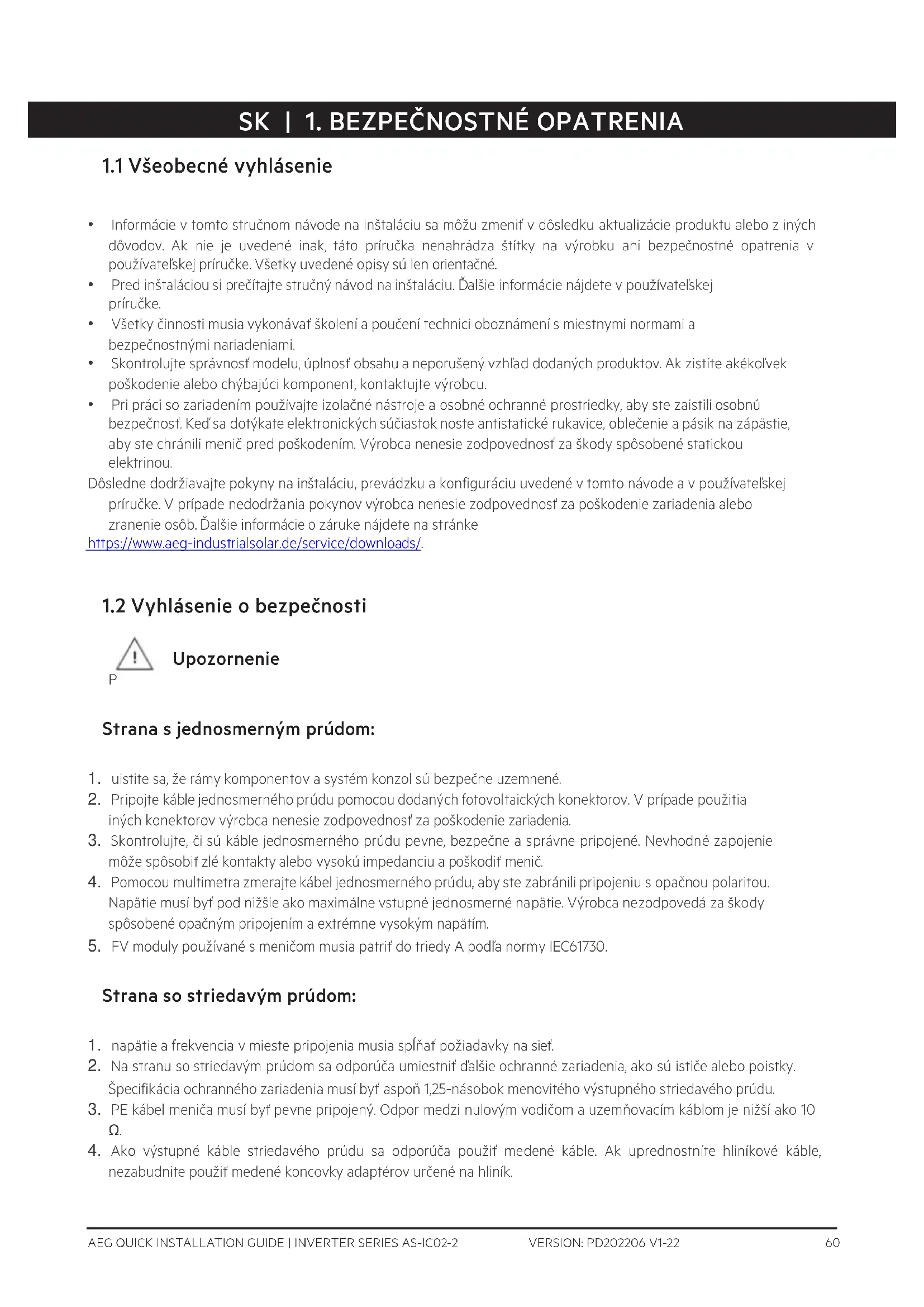

NÁVOD NA OBSLUHU AS-IC02-12000-2 AEG

1.1 Všeobecné vyhlásenie

• Informácie v tomto stručnom návode na inštaláciu sa môžu zmeniť v dôsledku aktualizácie produktu alebo z iných dôvodov. Ak nie je uvedené inak, táto príručka nenahrádza štítky na výrobku ani bezpečnostné opatrenia v používateľskiej príručke. Všetky uvedené opisy sú len orientačné.
• Pred inštaláciou si prečítajte stručný návod na inštaláciu. Dalšie informácie nájdete v používatelskej príručke.
• Všetky činnosti musia vykonávať školení a poučení technici oboznámení s miestnymi normami a bezpečnostnými nariadeniami.
• Skontrolujte správnosť modelu, úplnosť obsahu a neporušený vzhľad dodaných produktov. Ak zistíte akékolvek poškodenie alebo chýbajúci komponent, kontaktujte výrobcu.
• Pri práci so zariadením používajte izolačné nástroje a osobné ochranné prostriedky, aby ste zaistili osobnú bezpečnosť. Ked'sa dotýkate elektronických súčiastok noste antistatické rukavice, oblečenie a pásik na zápăstie, aby ste chránili menič pred poškodením. Výrobca nenesie zodpovednosť za škody spôsobené statickou elektrinou.

Dôsledne dodržiavajte pokyny na inštaláciu, prevádzku a konfiguráciu uvedené v tomto návode a v používatelskej príručke. V prípade nedodržania pokynov výrobca nenesie zodpovednosť za poškodenie zariadenia alebo zranenie osôb. Ďalšie informácie o záruke nájdete na stránke

Strana s jednosmerným prúdom:

1. uistite sa, že rámy komponentov a systém konzol sú bezpečne uzemnené.
2. Pripojte kable jednosmerného prúdu pomocou dodaných fotovoltaických konektorov. V prípade použitia iných konektorov výrobca nenesie zodpovednosť za poškodenie zariadenia.
3. Skontrolujte, či sú káble jednosmerného prúdu pevne, bezpečne a správne pripojené. Nevhodné zapojenie môže spôsobit' zlé kontakty alebo vysokú impedanciu a poškodit' menič.
4. Pomocou multimetra zmerajte kábel jednosmerného prúdu, aby ste zabránili pripojeniu s opačnou polaritou. Napätie musí byť pod nižšie ako maximálne vstupné jednosmerné napätie. Výrobca nezodpovedá za škody spôsobené opačným pripojením a extrémne vysokým napätím.
5. FV moduly používané s meničom musia patrif do triedy A podla normy IEC61730.

1. napätie a frekvencia v mieste pripojenia musia spíňať požiadavky na sief.
2. Na stranu so striedavým prúdom sa odporúča umiestnit’ dalšie ochranné zariadenia, ako sú ističe alebo poistky. Špecifikácia ochranného zariadenia musí byť aspoň 1,25-násobok menovitého výstupného striedavého prúdu.
3. PE kábel meniča musí byť pevne pripojený. Odpor medzi nulovým vodičom a uzemňovacím káblom je nižší ako 10 Ω.
4. Ako výstupné káble striedavého prúdu sa odporúča použit medené káble. Ak uprednostníte hliníkové káble, nezabudnite použit medené koncovky adaptérov určené na hliník.

Produkt:

1. koncovky mechanicky nezaťažujte, mohlo by dôjst k ich poškodeniu.
2. Všetky štítky a výstražné značky musia byť po inštalácii viditelné. Žiadny štítok na zariadení nesmie byť preškrtnutý, poškodený ani prekrytý.
3. Neoprávnené rozmontovanie alebo úprava môže spôsobit poškodenie zariadenia, na ktoré sa nevzfahuje záruka.

4. Invertor nainštalujte mimo dosahu silného magnetického pola, aby ste sa vyhli elektromagnetickému rušeniu. Ak je v blízkosti invertora akékolvek rádiové alebo bezdrótové komunikačné zariadenie do 30 MHz, musíte urobiť nasledovné kroky:

5. Inštalujte invertor minimálne 30 m od bezdrôtového zariadenia.

6. Do vstupného kábla jednosm. prúdu alebo výstupného kábla stried. prúdu invertora pridajte EMI filter pre nízke frekvencie alebo viacnásobne vinuté feritové jadro.

7. Na meniči sú tieto výstražné štítky.

	NEBEZPEČENSTVO VYSOKÉHONAPÄTIA. Než začnete pracovať na výrobku, odpojte všetky zdroje napájania a vypnite ho.		Oneskorené vybitie. Po vypnutí počkajte 5 minút, kým sa komponenty úplne nevybijú.
	Pred prácou na tomto zariadení si prečítajte návod.		Sú prítomné možné riziká. Pred každou činnosťou si nasadťe vhodné osobné ochranné prostriedky.
	Nebezpečenstvo vysokej teploty.Nedotýkajte sa výrobku počas prevádzky, aby ste sa nepopálili.		Uzemňovací bod. Označuje polohu na pripojenie polyetylénového kábla.
	Označenie CE		Menič nelikvidujte ako domový odpad.Výrobok zlikvidujte v súlade s miestnymi zákonmi a predpismi alebo ho pošlite späť výrobcovi.

1.3 Kontrola pred zapnutím

Č		Po ložka kom trolly
1	☐	Výrobok je pevne nainštalovaný na čistom, dobre vetranom mieste, kde sa dobre ovláda.
2	☐	PE, vstup jednosmerného prúdu, výstup striedavého prúdu a komunikačné káble sú správne a bezpečne pripojené.
3	☐	Pásiky na stiahnutie káblov sú neporušené, správne a rovnomerne rozmiestnené.
4	☐	Nepoužívané porty a svorky sú zapečatené.
5	☐	Napätie a frekvencia v mieste pripojenia splňajú požiadavky na pripojenie sieťového meniča.

1.4 Vyhlásenie EÚ o zhode

Spoločnosť Solar Solutions týmto prehlasuje, že invertor s bezdrôtovými komunikačnými modulmi predávaný na európskom trhu splňa požiadavky nasledujúcich smerníc:

• Nariadenie o rádiových zariadeniach (RED) 2014/53/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

Spoločnosť Solar Solutions týmto prehlasuje, že invertor bez bezdrôtových komunikačných modulov predávaný na európskom trhu spĺňa požiadavky nasledujúcich smerníc:

• Nariadenie o elektromagnetickej kompatibilite (EMC) 2014/30/EÚ
• Nariadenie o nízkom napátí (LVD) 2014/35/EÚ
• Nariadenie o obmedzení používania nebezpečných látok (RoHS) 2011/65/EÚ a o
- odpade z elektrických a elektronických zariadení 2012/19/EÚ
- Nariadenie EP a Rady (ES) č. 1907/2006 o registrácii, hodnotení, autorizácii a obmedzovaní chemických látok (REACH)

EÚ vyhlásenia o zhode si môžete stiahnuť na stránke https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Kontrolky LED

Kontrolka	Stav	Opis
Napájanie		ON = pripojené k sieti Wi-Fi/aktívne.
		BLIKÁ 1 = systém Wi-Fi sa resetuje.
	[240H]	BLIKÁ 2 = Wi-Fi nie je pripojená k routeru.
		BLIKÁ 4 = problém so serverom Wi-Fi
		BLIKÁ = RS485 je pripojený.
		OFF = sieť WI-FI nie je aktívna.
V prevádzke		ON = menič dodáva energiu.
	[k80Z]	OFF = menič momentálne nedodáva energiu.
Chybné	[IXTW]	ON = objavila sa chyba.
		OFF = žiadna chyba.
