Tip de produs	Invertor solar
Marcă	AEG
Model	AS-IC02-12000-2
Putere nominală	12 000 W
Tensiune maximă de intrare DC	600 V
Tensiune de ieșire AC	230 V monofazat
Frecvență de ieșire	50/60 Hz
Conectivitate	Wi-Fi integrat, RS485
Indicatoare LED	Alimentare (verde), funcționare (verde), defecțiune (roșu)
Dimensiuni (L x Î x P)	600 x 400 x 200 mm
Greutate	25 kg
Clasă de protecție	IP65
Răcire	Convecție naturală
Temperatură de funcționare	-25 °C până la +60 °C
Umiditate relativă	0 % - 95 % fără condens
Norme de siguranță	CEI 61730, CE, RoHS
Protecție integrată	Anti-insulare, protecție împotriva supratensiunii, detectare defecțiuni de masă
Întreținere și curățare	Curățați fantele de ventilație cu o cârpă uscată. Verificați conexiunile la fiecare 6 luni.
Siguranță	Deconectați alimentarea înainte de intervenție. Așteptați 5 minute după oprire. Utilizați EIP.
Piese de schimb și reparabilitate	Contactați un tehnician autorizat. Piese disponibile de la fabricant.
Informații generale	Ghid de instalare și manual de utilizare disponibile pentru descărcare pe site-ul AEG Industrial Solar.

Întrebări frecvente - AS-IC02-12000-2 AEG

Cum se conectează invertorul la rețeaua electrică?

Conectarea trebuie efectuată de un tehnician calificat. Asigurați-vă că tensiunea și frecvența rețelei corespund specificațiilor (230 V, 50/60 Hz). Utilizați un întrerupător de circuit pe partea AC calibrat la 1,25 ori curentul nominal. Conectați solid cablul de protecție PE (impedanță mai mică de 10 Ω).

Care este procedura de punere în funcțiune?

După instalare, verificați punctele din lista de verificare: mediu curat, conexiuni corecte, legături de cablu intacte, porturi neutilizate sigilate și tensiunea rețelei conformă. Apoi, alimentați invertorul. LED-urile trebuie să indice o funcționare normală (LED alimentare aprins).

Ce să faceți în caz de defecțiune a invertorului?

Dacă LED-ul de defecțiune este aprins, consultați manualul pentru a identifica codul de eroare. Deconectați alimentarea și așteptați 5 minute înainte de orice intervenție. Verificați conexiunile DC și AC. Dacă problema persistă, contactați un tehnician autorizat. Nu încercați să reparați singur.

Cum se interpretează indicatoarele LED?

Invertorul are trei LED-uri: Alimentare (verde fix = Wi-Fi conectat, clipiri = defecțiune Wi-Fi), Funcționare (verde fix = producție de energie), Defecțiune (roșu fix = defecțiune). LED stins înseamnă starea inactivă corespunzătoare.

Ce întreținere regulată este necesară?

Curățați regulat fantele de ventilație cu o cârpă uscată pentru a evita supraîncălzirea. Verificați la fiecare 6 luni conexiunile electrice și starea cablurilor. Asigurați-vă că etichetele de avertizare rămân lizibile.

Pot instala invertorul singur?

Nu, instalarea trebuie realizată de un tehnician instruit și competent, familiarizat cu normele locale. Producătorul își declină orice responsabilitate în caz de instalare neconformă. Utilizați unelte izolate și echipament de protecție individuală.

Ce să faceți dacă Wi-Fi-ul nu se conectează?

Verificați dacă routerul se află la mai puțin de 30 m de invertor. Dacă LED-ul Alimentare clipește de 2 ori, Wi-Fi-ul nu este conectat la router. Resetați sistemul Wi-Fi urmând procedura din manual. De asemenea, puteți adăuga un filtru EMI trece-jos dacă sunt prezente interferențe.

Care sunt măsurile de siguranță de luat?

Înainte de orice intervenție, deconectați alimentarea și așteptați 5 minute pentru descărcarea componentelor. Purtați mănuși, îmbrăcăminte și brățară antistatică. Nu atingeți aparatul în funcționare (risc de arsură). Respectați instrucțiunile de împământare. Modulele solare trebuie să fie de clasa A conform CEI 61730.

Este invertorul compatibil cu toate panourile solare?

Invertorul este compatibil cu modulele fotovoltaice de clasa A conform CEI 61730. Asigurați-vă că tensiunea în circuit deschis a panourilor nu depășește tensiunea maximă de intrare DC (600 V). Respectați polaritatea la conectare.

De unde se descarcă manualul complet?

Manualul complet este disponibil în format PDF pe site-ul notice-facile.com pentru modelul AEG AS-IC02-12000-2. De asemenea, puteți consulta site-ul AEG Industrial Solar în secțiunea descărcări.

MANUAL DE UTILIZARE AS-IC02-12000-2 AEG

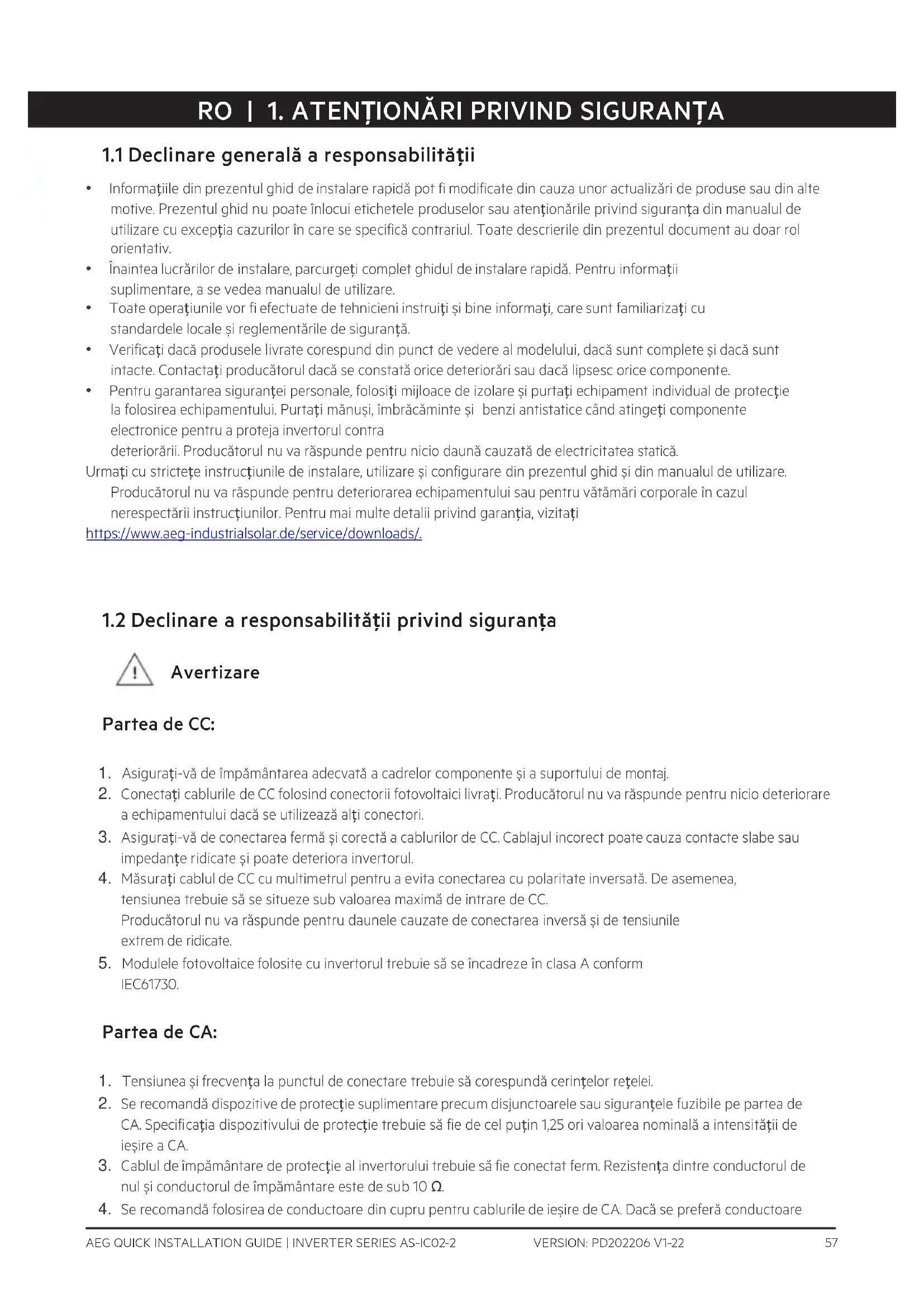

1.1 Declinare generală a responsabilității

• Informațiile din prezentul ghid de instalare rapidă pot fi modificate din cauza unor actualizări de produse sau din alte motive. Prezentul ghid nu poate înlocui etichetele produselor sau atenționările privind siguranța din manualul de utilizare cu excepția cazurilor în care se specifică contrariul. Toate descrierile din prezentul document au doar rol orientativ.
• Înaintea lucrărilor de instalare, parcurgeți complet ghidul de instalare rapidă. Pentru informații suplimentare, a se vedea manualul de utilizare.
• Toate operațiunile vor fi efectuate de tehnicieni instruiti și bine informați, care sunt familiarizați cu standardele locale și reglementările de siguranță.
• Verificați dacă produsele livrate corespund din punct de vedere al modelului, dacă sunt complete și dacă sunt intacte. Contactați producătorul dacă se constată orice deteriorări sau dacă lipsesc orice componente.
• Pentru garantarea siguranței personale, folosiți mijloace de izolare și purtați echipament individual de protecție la folosirea echipamentului. Purtați mănuși, îmbrăcăminte și benzi antistatice când atingeți componente electronice pentru a proteja invertorul contra deteriorării. Producătorul nu va răspunde pentru nicio daună cauzată de electricitatea statică.
  Urmati cu strictete instructiunile de instalare, utilizare și configurare din prezentul ghid și din manualul de utilizare.
  Producătorul nu va răspunde pentru deteriorarea echipamentului sau pentru vățămări corporale în cazul nerespectării instructiunilor. Pentru mai multe detalii privind garanția, vizitati
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Declinare a responsabilității privind siguranța

Avertizare

Partea de CC:

1. Asigurați-vă de împământarea adecvată a cadrelor componente și a suportului de montaj.
2. Conectați cablurile de CC folosind conectorii fotovoltaici livrați. Producătorul nu va răspunde pentru nicio deteriorare a echipamentului dacă se utilizează alti conectori.
3. Asigurați-vă de conectarea fermă și corectă a cablurilor de CC. Cablajul incorrect poate cauza contacte slabe sau impedanțe ridicate și poate deteriora invertorul.
4. Măsurăți cablul de CC cu multimetrul pentru a evita conectarea cu polaritate inversată. De asemenea, tensiunea trebuie să se situeze sub valoarea maximă de intrare de CC.
   Producătorul nu va răspunde pentru daunele cauzate de conectarea inversă și de tensiunile extrem de ridicate.
5. Modulele fotovoltaice folosite cu invertorul trebuie să se încadreze în clasa A conform IEC61730.

Partea de CA:

1. Tensiunea și frecvența la punctul de conectare trebuie să corespundă cerințelor rețelei.
2. Se recomandă dispositive de protectie suplimentare precum disjunctoarele sau siguranțele fuzibile pe partea de CA. Specificația dispositivului de protectie trebuie să fie de cel puțin 1,25 ori valoarea nominală a intensității de ieșire a CA.
3. Cablul de împământare de protectie al invertorului trebuie să fie conectat ferm. Rezistența dintre conductorul de nul și conductorul de împământare este de sub 10 Ω.
4. Se recomandă folosirea de conductoare din cupru pentru cablurile de ieşire de CA. Dacă se preferă conductoare

Produs:

1. Pentru a evita deteriorarea bornelor, nu aplicați sarcini mecanice asupra acestora.
2. Toate etichetele și marcajele de avertizare trebuie să fie vizibile după instalare. Nu zgâriati, nu deteriorați și nu acoperiți nicio etichetă de pe dispozitiv.
3. Dezasamblarea sau modificarea neautorizată poate cauza deteriorarea echipamentului care nu este acoperită de garanție.
4. Instalați invertorul la distanță de câmpul magnetic puternic, pentru a evita interferențele electromagnetice. Dacă în apropierea invertorului există vreun echipament de comunicație radio sau wireless sub 30 MHz, trebuie să:
5. Instalati invertorul la o distanță de cel puțin 30 m față de echipamentul wireless.

6. Să adăugați un filtru IEM trece-jos sau un miez de ferită cu înfășurare multiplă la cablul de intrare de c.c. sau cablul de iesire de c.a. al invertorului.

7. Etichetele de avertizare de pe invertor sunt după cum urmează.

	PERICOL DE ÎNAL TĂ TENSIUNE.Deconectați orice sursă de alimentare electrică și opritți produsul înainte de a lucra asupra acestuia.		Descărcare întârziată. Așteptați 5 minute după oprirea alimentării pentru descărcarea completă a componentelor.
	Parcurgeti complet ghidul înainte de a lucra asupra acestui dispozitiv.		Există riscuri potențiale. Purtați EIP adecvat la efectuarea oricăror lucrări.
	Pericol de temperatură ridicată.Pentru a evita eventuale arsuri, nu atingetiprodusul în funcțune.		Punct de împământare. Indică poziția pentru conectarea cablului de împământare de protecție.
	Marcaj CE		Nu eliminați invertorul ca deșeu menajer.Eliminați produsul în conformitate cu legile și regulamentele locale sau returnați-l producătorului.

1.3 Verificare înainte de pornire

Nr.crt		Verificare
1		Produsul este instalat corespunzător într-un loc uscat, bine ventilat și ușor accesibil.
2		Cablurile de împământare de protectie, intrare de CC, ieșire de CA și comunicare sunt conectate corect și ferm.
3		Colierele de cabluri sunt intacte și sunt dirijate corect și uniform.
4		Porturile și bornele nefolosite sunt acoperite etanș.
5		Tensiunea și frecvența la punctul de conectare trebuie corespund cerințelor pentru conectarea invertorului la rețea.

1.4 Declaratie de conformitate UE

Solar Solutions prin prezenta declară că invertorul cu module de comunicație wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/53/UE privind echipamentele radio (RED)
- Directiva 2011/65/UE și 2015/863/UE privind restrictionarea substanțelor periculoase (RoHS)
- Directiva 2012/19/UE privind deşeurile de echipamente electrice și electronice
- Înregistrarea, evaluarea, autorizarea și restrictionarea produselor chimice (CE) nr. 1907/2006 (REACH)

Solar Solutions prin prezenta declară că invertorul fără module de comunicație wireless comercializat pe piața europeană respectă cerințele următoarelor directive:

• Directiva 2014/30/UE privind compatibilitatea electromagnetică (EMC)
• Directiva 2014/35/UE privind aparatajul electric de joasă tensiune (LVD)
• Directiva 2011/65/UE și 2015/863/UE privind restrictionarea substanțelor periculoase (RoHS)
• Directiva 2012/19/UE privind deşeurile de echipamente electrice și electronice
• Înregistrarea, evaluarea, autorizarea și restrictionarea produselor chimice (CE) nr. 1907/2006 (REACH)

Puteti descărca Declaratia de conformitate UE la adresa https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicatoarele LED

Indicator	Stare	Descrivere
Alimentare		APRINS = Sistemul Wi-Fi este conectat / activ.
		CLIPEŞTE 1 = Sistemul Wi-Fi se resetează.
		CLIPEŞTE 2 = Sistemul Wi-Fi nu este conectat la router.
		CLIPEŞTE 4 = Problemă server Wi-Fi
		CLIPEŞTE = RS485 este conectată.
		STINS = Sistemul Wi-Fi este inactiv.
Functionare		APRINS = Invertorul furnizează energie.
		STINS = Invertorul nu furnizează energie.
Defecțiune		APRINS = A survenit o defectiune.
		STINS = Fără defectiune.
