AS-IC02-12000-2 - Päikesepaneeli inverter AEG - Tasuta kasutusjuhend

Toote tüüp	Päikeseinverter
Mark	AEG
Mudel	AS-IC02-12000-2
Nimivõimsus	12 000 W
Maksimaalne alalispinge sisend	600 V
Vahelduvpinge väljund	230 V ühefaasiline
Väljundsagedus	50/60 Hz
Ühenduvus	Sisseehitatud Wi-Fi, RS485
LED-indikaatorid	Toide (roheline), töö (roheline), rike (punane)
Mõõtmed (L x K x S)	600 x 400 x 200 mm
Kaal	25 kg
Kaitseklass	IP65
Jahutus	Loomulik konvektsioon
Töötemperatuur	-25 °C kuni +60 °C
Suhteline niiskus	0 % - 95 % kondensatsioonita
Ohutusstandardid	CEI 61730, CE, RoHS
Sisseehitatud kaitse	Saareefekti vastu, liigpingekaitse, maandusrike tuvastamine
Hooldus ja puhastus	Puhasta ventilatsiooniavad kuiva lapiga. Kontrolli ühendusi iga 6 kuu tagant.
Ohutus	Enne sekkumist katkesta toide. Oota 5 minutit pärast väljalülitamist. Kasuta isikukaitsevahendeid.
Varuosad ja remonditavus	Võta ühendust volitatud tehnikuga. Varuosad saadaval tootjalt.
Üldinfo	Paigaldusjuhend ja kasutusjuhend allalaaditavad AEG Industrial Solar veebilehelt.

Korduma kippuvad küsimused - AS-IC02-12000-2 AEG

Kuidas inverterit elektrivõrku ühendada?

Ühendamine peab toimuma kvalifitseeritud tehniku poolt. Veenduge, et võrgu pinge ja sagedus vastavad spetsifikatsioonidele (230 V, 50/60 Hz). Kasutage vahelduvvoolu poolel kaitselülitit, mis on kalibreeritud 1,25 korda nimivoolule. Ühendage kaitsejuhe PE kindlalt (takisus alla 10 Ω).

Mis on kasutuselevõtu protseduur?

Pärast paigaldust kontrollige kontrollnimekirja punkte: puhas keskkond, õiged ühendused, terved kaablisidemed, kasutamata pordid suletud ja võrgupinge vastav. Seejärel lülitage inverter sisse. LEDid peaksid näitama normaalset tööd (toite LED põleb).

Mida teha inverteri rikke korral?

Kui rikke LED põleb, vaadake veakoodi tuvastamiseks juhendit. Katkestage toide ja oodake 5 minutit enne sekkumist. Kontrollige alalis- ja vahelduvvoolu ühendusi. Kui probleem püsib, võtke ühendust volitatud tehnikuga. Ärge proovige ise remontida.

Kuidas tõlgendada LED-indikaatoreid?

Inverteril on kolm LEDi: Toide (roheline põleb = Wi-Fi ühendatud, vilkumine = Wi-Fi viga), Töö (roheline põleb = energia tootmine), Rike (punane põleb = viga). Kustunud LED tähistab vastavat passiivset olekut.

Millist regulaarset hooldust on vaja?

Puhastage regulaarselt ventilatsiooniavasid kuiva lapiga, et vältida ülekuumenemist. Kontrollige iga 6 kuu tagant elektriühendusi ja kaablite seisundit. Veenduge, et hoiatusmärgised on loetavad.

Kas ma saan inverteri ise paigaldada?

Ei, paigalduse peab teostama koolitatud ja pädev tehnik, kes tunneb kohalikke norme. Tootja ei vastuta mittevastava paigalduse eest. Kasutage isoleeritud tööriistu ja isikukaitsevahendeid.

Mida teha, kui Wi-Fi ei ühendu?

Kontrollige, et ruuter on inverterist mitte kaugemal kui 30 m. Kui toite LED vilgub 2 korda, pole Wi-Fi ruuteriga ühendatud. Lähtestage Wi-Fi süsteem juhendi järgi. Võite lisada ka madalpääs EMI filtri, kui esineb häireid.

Milliseid ohutusmeetmeid tuleb järgida?

Enne sekkumist katkestage toide ja oodake 5 minutit komponentide tühjenemiseks. Kandke kindaid, riietust ja antistaatilist käepaela. Ärge puudutage seadet töötamise ajal (põletusoht). Järgige maandusjuhiseid. Päikesemoodulid peavad olema A-klass vastavalt CEI 61730.

Kas inverter ühildub kõigi päikesepaneelidega?

Inverter ühildub fotogalvaaniliste moodulitega, mis on A-klass vastavalt CEI 61730. Veenduge, et paneelide avatud ahela pinge ei ületa maksimaalset sisendpinget (600 V). Jälgige polaarsust ühendamisel.

Kust saab täieliku juhendi alla laadida?

Täielik juhend on PDF-vormingus saadaval saidil notice-facile.com mudelile AEG AS-IC02-12000-2. Samuti saate külastada AEG Industrial Solar veebisaiti jaotises allalaadimised.

KASUTUSJUHEND AS-IC02-12000-2 AEG

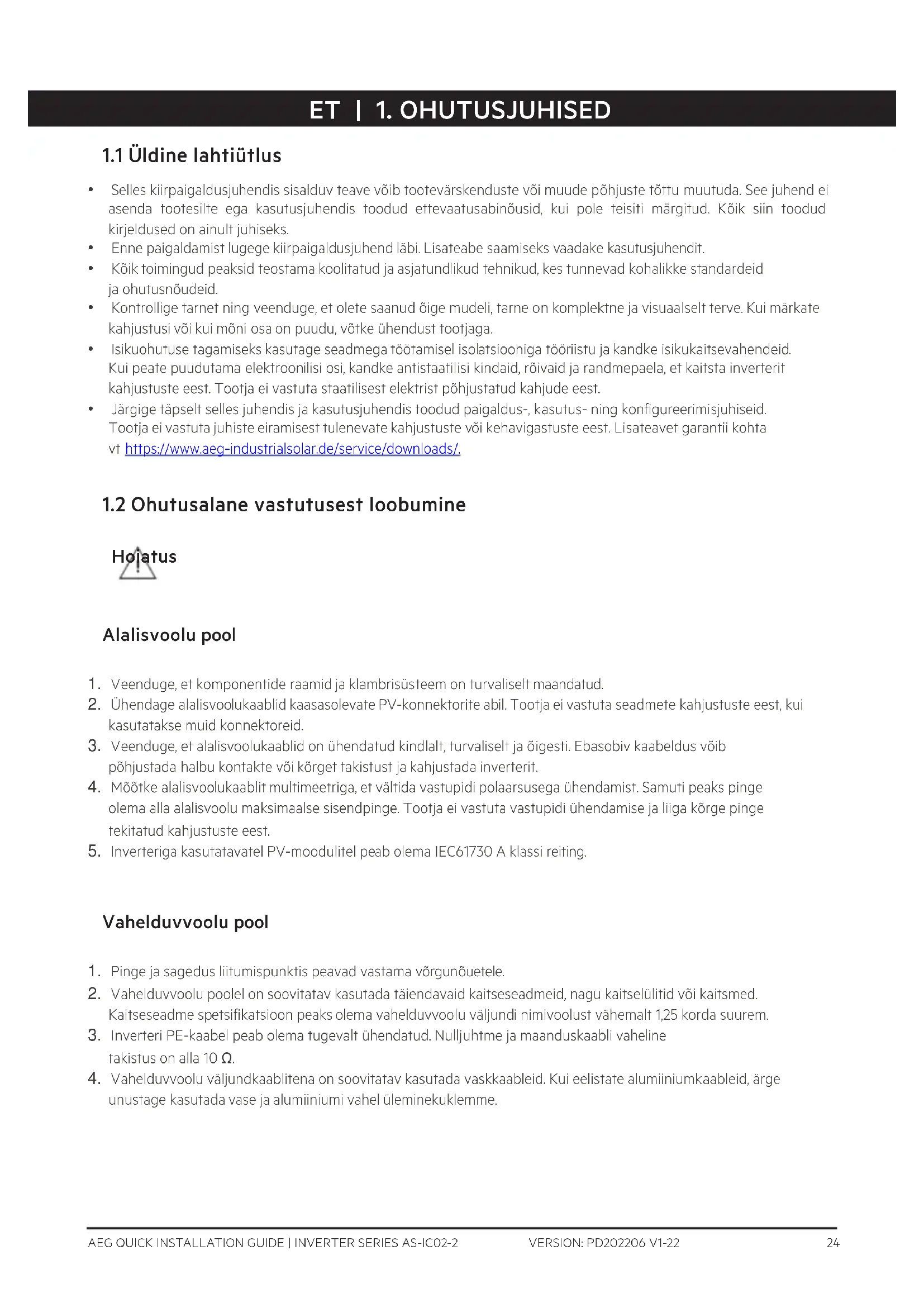

1.1 Üldine lahtiütlus

• Selles kiirpaigaldusjuhendis sisalduv teave võib tootevärskenduste või muude põhjuste tõttu muutuda. See juhend ei asenda tootesilte ega kasutusjuhendis toodud ettevaatusabinõusid, kui pole teisiti märgitud. Kõik siin toodud kirjeldused on ainult juhiseks.
• Enne paigaldamist lugege kiirpaigaldusjuhend läbi. Lisateabe saamiseks vaadake kasutusjuhendit.
• Köik toimingud peaksid teostama koolitatud ja asjatundlikud tehnikud, kes tunnevad kohalikke standardeid ja ohutusnõudeid.
• Kontrollige tarnet ning veenduge, et olete saanud õige mudeli, tarne on komplektne ja visuaalselt terve. Kui märkate kahjustusi või kui mõni osa on puudu, võtke ühendust tootjaga.
• Isikuohutuse tagamiseks kasutage seadmega töötamisel isolatsiooniga tööriistu ja kandke isikukaitsevahendeid. Kui peate puudutama elektroonilisi osi, kandke antistaatilisi kindaid, röivaid ja randmepaela, et kaitsta inverterit kahjustuste eest. Tootja ei vastuta staatilisest elektrist pöhjustatud kahjude eest.
• Järgige täpselt selles juhendis ja kasutusjuhendis toodud paigaldus-, kasutus- ning konfigureerimisjuhiseid. Tootja ei vastuta juhiste eiramisest tulenevate kahjustuste või kehavigastuste eest. Lisateavet garantii kohta vt https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Ohutusalane vastutusest loobumine

Alalisvoolu pool

1. Veenduge, et komponentide raamid ja klambrisüsteem on turvaliselt maandatud.
2. Ühendage alalisvoolukaablid kaasasolevate PV-konnektorite abil. Tootja ei vastuta seadmete kahjustuste eest, kui kasutatakse muid konnektoreid.
3. Veenduge, et alalisvoolukaablid on ühendatud kindlalt, turvaliselt ja öigesti. Ebasobiv kaabeldus vöib pöhjustada halbu kontakte vöi körget takistust ja kahjustada inverterit.
4. Möõtke alalisvoolukaablit multimeetriga, et vältida vastupidi polaarsusega ühendamist. Samuti peaks pinge olema alla alalisvoolu maksimaalse sisendpinge. Tootja ei vastuta vastupidi ühendamise ja liiga kõrge pinge tekitatud kahjustuste eest.
5. Inverteriga kasutatavatel PV-moodulitel peab olema IEC61730 A klassi reiting.

Vahelduvvoolu pool

1. Pinge ja sagedus liitumispunktis peavad vastama võrgunõuetele.
2. Vahelduvvoolu poolel on soovitatav kasutada täiendavaid kaitseseadmeid, nagu kaitselülitid või kaitsmed. Kaitseseadme spetsifikatsioon peaks olema vahelduvvoolu väljundi nimivoolust vähemalt 1,25 korda suurem.
3. Inverteri PE-kaabel peab olema tugevalt ühendatud. Nulljuhtme ja maanduskaabli vaheline takistus on alla 10 Ω.
4. Vahelduvvoolu väljundkaablitena on soovitatav kasutada vaskkaableid. Kui eelistate alumiiniumkaableid, ärge unustage kasutada vase ja alumiiniumi vahel üleminekuklemme.

Toode:

1. Ärge rakendage klemmidele mehaanilist koormust, vastasel juhul võivad klemmid kahjustuda.
2. Köik sildid ja hoiatusmärgid peavad pärast paigaldamist olema nähtavad. Ärge sodige, kahjustage ega katke seadmel ühtegi silti.
3. Omavoliline lahtivõtmine või muutmine võib seadet kahjustada. Selline kahjustus ei kuulu garantii alla.
4. Elektromagnetiliste häirete vältimiseks installige inverter tugevast magnetväljast eemale. Kui inverteri läheduses leidub raadio- või juhtmevaba side varustust, mille sagedus on alla 30 MHz, siis tuleb teil:

• Installida inverter vähemalt 30 m kaugusele juhtmevabast varustusest.

- Lisada inverteri alalisvoolu (DC) sisendkaablile või vahelduvvoolu (AC) väljundkaablile madalsageduslik EMI filter või mitme mähisega ferriitsüdamik.

1. Inverteril on järgmised hoiatussildid.

	KÖRGEPINGEOHT. Enne töö alustamist seadmel lülitage see välja ja lahutage vooluvõrgust.		Viivitusega tühjakslaadimine. Pärast väljalülitamist oodake viis minutit, kuni komponendid on täielikult tühjaks laadinud.
	Enne töö alustamist selle seadmega lugege juhend läbi.	[2w8w]	Võimalikud riskid on olemas. Enne mistahes tööde alustamist võtke kasutusele sobivad isikukaitsevahendid.
	Körge temperatuuri oht. Põletustraumade vältimiseks ärge puudutage töötavat toodet.		Maanduspunkt. Näitab PE-kaabli ühendamise kohta.
	CE-märgis		Ärge visake inverterit olmejäätmete hulka. Kõrvaldage toode kasutuselt vastavalt kohalikele seadustele ja määrustele või saatke see tagasi tootjale.

1.3 Kontrolltoimingud enne sisselülitamist

Nr.		Kontrolltoiming
1		Toode on paigaldatud tugevalt puhtasse, hästi ventileeritavasse ja hölpsasti kasutatavasse kohta.
2		PE, alalisvoolu sisend, vahelduvvoolu väljund ja sidekaablid on õigesti ja tugevalt ühendatud.
3		Kaablikinnitused on terved, korralikult ja ühtlaselt joondatud.
4		Kasutamata pordid ja klemmid on kaetud.
5		Liitumispunkti pinge ja sagedus vastavad inverteri võrgunõuetele.

1.4 ELi vastavusdeklaratsioon

Solar Solutions deklareerib käesolevaga, et juhtmevabade sidemoodulitega inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Raadioseadmete direktiiv 2014/53/EL (RED)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH)

Solar Solutions deklareerib käesolevaga, et ilma juhtmevabade sidemooduliteta inverter, mida müüakse Euroopa turul, vastab järgmiste direktiivide nõuetele:

• Elektromagnetilise ühilduvuse direktiiv 2014/30/EL (EMC)
• Elektriseadmete madalpinge direktiiv 2014/35/EL (LVD)
- Ohtlike ainete kasutamise piiramist käsitlev direktiiv 2011/65/EL ja (EL) 2015/863 (RoHS)
- Elektri- ja elektroonikaseadmete jäätmete direktiiv 2012/19/EL
- Kemikaalide registreerimise, hindamise, autoriseerimise ja piiramise direktiiv (EÜ) nr 1907/2006 (REACH) ELi vastavusdeklaratsiooni saate alla laadida aadressilt https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED-märgutuled

Märgutuli	∅lek	Kirjeldus
Toide		SEES = Wi-Fi ühendatud / aktiivne.
		VILGUB 1 = Wi-Fi süsteem lähtestub.
		VILGUB 2 = Wi-Fi ei ole ruuteriga ühendatud.
		VILGUB 4 = Wi-Fi serveri probleem
		VILGUB = RS485 on ühendatud.
		VÄLJAS = Wi-Fi ei ole aktiivne.
Töötamine		SEES = inverter annab toidet.
		VÄLJAS = inverter ei anna hetkel toidet.
Häre		SEES = ilmnes törge.
