Marca	AEG
Modelo	AS-IR02-5000-2
Tipo de produto	Inversor solar de string
Potência nominal CA	5000 W
Potência máxima recomendada do campo fotovoltaico	Cerca de 6500 Wp
Tensão de entrada CC máxima	1000 V
Faixa de tensão MPPT	200 V – 850 V
Número de trackers MPPT	2
Tensão de saída CA	230 V monofásico
Frequência de saída	50/60 Hz
Rendimento máximo	Até 97%
Rendimento europeu	96,5%
Grau de proteção	IP65
Dimensões (C × A × P)	Aproximadamente 580 × 430 × 200 mm
Peso	Aproximadamente 28 kg
Faixa de temperatura de operação	-25 °C a +60 °C
Resfriamento	Convecção natural (sem ventilador)
Display e comunicação	Indicadores LED (Alimentação, Funcionamento, Falha) / Wi-Fi integrado
Garantia	5 anos (extensível)
Conformidade	CE, VDE-AR-N 4105, EN 50549
Funções de proteção	Proteção anti-ilhamento, proteção de polaridade inversa, proteção de sobretensão CA/CC, proteção de temperatura
Manutenção	Verificar periodicamente as conexões e o estado dos cabos. Limpar os dissipadores com um pano seco.
Instalação	Reservada a um técnico qualificado. Respeitar as distâncias de segurança e as instruções do manual.

Perguntas frequentes - AS-IR02-5000-2 AEG

Qual é a potência máxima do inversor AEG AS-IR02-5000-2?

O inversor tem uma potência nominal de 5000 W na saída CA. Pode aceitar até cerca de 6500 Wp de painéis solares.

Como instalar o inversor corretamente?

A instalação deve ser realizada por um técnico qualificado. O inversor deve ser colocado em um local limpo, bem ventilado, protegido da luz solar direta. Respeite as distâncias de segurança e siga o guia de instalação rápida.

Quais são os indicadores LED e o que significam?

Três LED: Alimentação (verde fixo = Wi-Fi conectado), Funcionamento (verde fixo = produção de energia), Falha (vermelho fixo = defeito). As piscadas indicam estados específicos (ver o manual).

Como conectar os cabos CC?

Use os conectores fotovoltaicos fornecidos. Verifique a polaridade com um multímetro antes de conectar. A tensão CC não deve exceder a tensão máxima permitida (1000 V).

O que fazer em caso de falha ou defeito?

Consulte os LED: se o LED vermelho estiver aceso, uma falha é detectada. Você pode tentar reiniciar o inversor após resolver a causa. Entre em contato com o serviço pós-venda se o problema persistir.

O inversor é compatível com Wi-Fi?

Sim, o inversor possui um módulo Wi-Fi para monitoramento da produção. O LED Alimentação indica o estado da conexão Wi-Fi (fixo = conectado, piscadas = problema).

Quais são as instruções de segurança a serem seguidas?

Use luvas e roupas antiestáticas. Desligue a alimentação antes de qualquer intervenção. Aguarde 5 minutos após o desligamento para que os componentes se descarreguem. Não toque no aparelho em funcionamento (risco de queimadura).

Como limpar e fazer a manutenção do inversor?

Limpe regularmente os dissipadores térmicos com um pano seco ou uma escova macia. Verifique as conexões e o estado dos cabos. Não use produtos líquidos ou abrasivos.

Qual é a garantia do inversor AEG AS-IR02-5000-2?

A garantia padrão é de 5 anos. Pode ser estendida através do site da AEG Industrial Solar. Guarde a fatura e respeite as condições de instalação.

Posso usar cabos de alumínio para a saída CA?

Sim, mas você deve usar terminais adaptadores cobre/alumínio para evitar corrosão. O cabo de proteção PE deve estar corretamente conectado (resistência de terra < 10 Ω).

MANUAL DE UTILIZADOR AS-IR02-5000-2 AEG

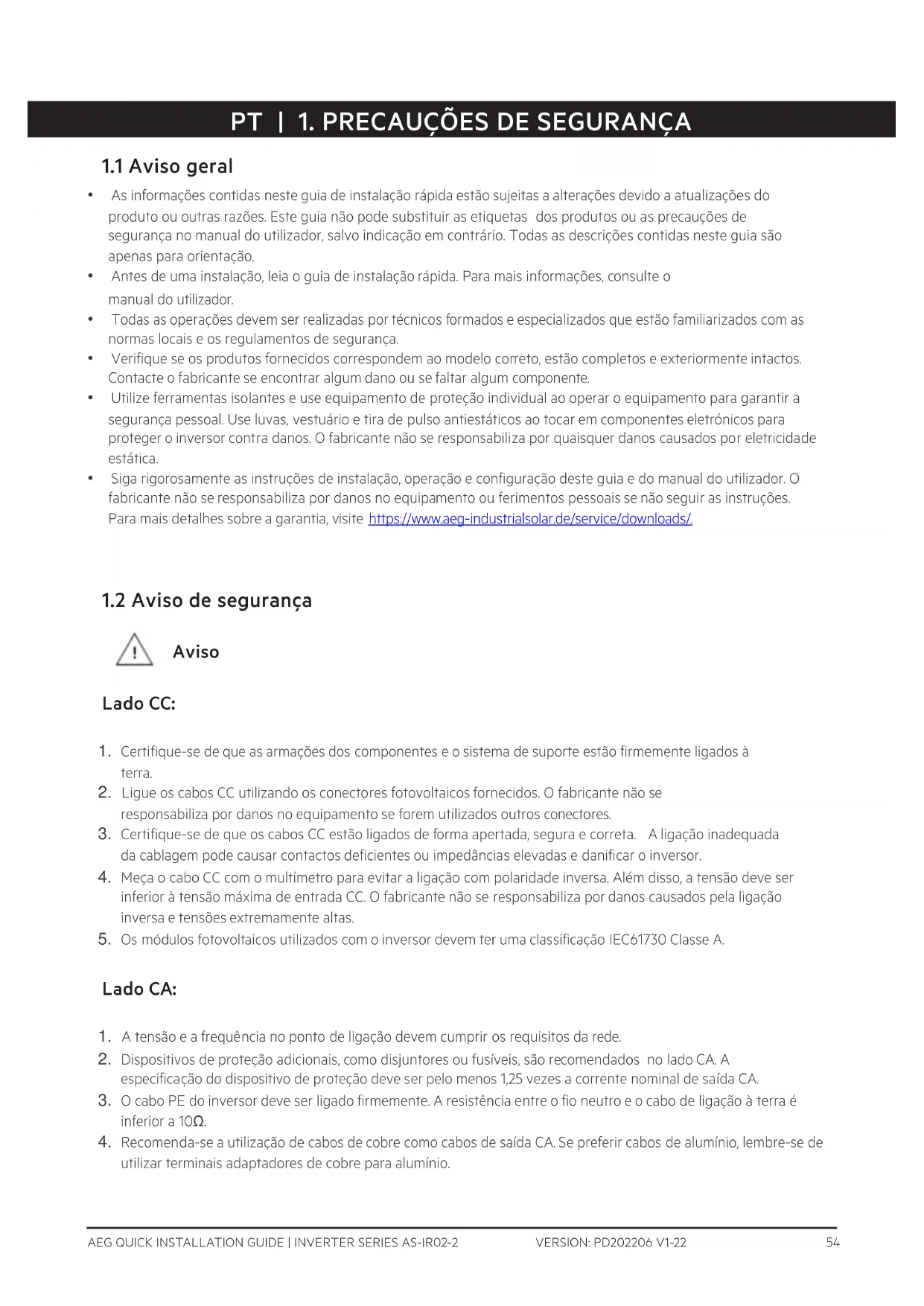

• As informações contidas neste guia de instalação rápida estão sujeitas a alterações devido a atualizações do produto ou outras razões. Este guia não pode substituir as etiquetas dos produtos ou as precauções de segurança no manual do utilizador, salvo indicação em contrário. Todas as descrições contidas neste guia são apenas para orientação.
• Antes de uma instalação, leia o guia de instalação rápida. Para mais informações, consulte o manual do utilizador.
• Todas as operações devem ser realizadas por técnicos formados e especializados que estão familiarizados com as normas locais e os regulamentos de segurança.
• Verifique se os produtos fornecidos correspondem ao modelo correto, estão completos e exteriormente intactos. Contacte o fabricante se encontrar algum dano ou se faltar algum componente.
• Utilize ferramentas isolantes e use equipamento de proteção individual ao operar o equipamento para garantir a segurança pessoal. Use luvas, vestuário e tira de pulso antiestáticos ao tocar em componentes eletrónicos para proteger o inversor contra danos. O fabricante não se responsabiliza por quaisquer danos causados por eletricidade estática.
• Siga rigorosamente as instruções de instalação, operação e configuração deste guia e do manual do utilizador. O fabricante não se responsabiliza por danos no equipamento ou ferimentos pessoais se não seguir as instruções. Para mais detalhes sobre a garantia, visite https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Aviso de segurança

Aviso

Lado CC:

1. Certifique-se de que as armações dos componentes e o sistema de suporte estão firmemente ligados à terra.
2. Ligue os cabos CC utilizando os conectores fotovoltaicos fornecidos. O fabricante não se responsabiliza por danos no equipamento se forem utilizados outros conectores.
3. Certifique-se de que os cabos CC estão ligados de forma apertada, segura e correta. A ligação inadequada da cablagem pode causar contactos deficientes ou impedâncias elevadas e danificar o inversor.
4. Meça o cabo CC com o multímetro para evitar a ligação com polaridade inversa. Além disso, a tensão deve ser inferior à tensão máxima de entrada CC. O fabricante não se responsabiliza por danos causados pela ligação inversa e tensões extremamente altas.
5. Os módulos fotovoltaicos utilizados com o inversor devem ter uma classificação IEC61730 Classe A.

Lado CA:

1. A tensão e a frequência no ponto de ligação devem cumprir os requisitos da rede.
2. Dispositivos de proteção adicionais, como disjuntores ou fusíveis, são recomendados no lado CA. A especificação do dispositivo de proteção deve ser pelo menos 1,25 vezes a corrente nominal de saída CA.
3. O cabo PE do inversor deve ser ligado firmemente. A resistência entre o fio neutro e o cabo de ligação à terra é inferior a 10Ω.
4. Recomenda-se a utilização de cabos de cobre como cabos de saída CA. Se preferir cabos de alumínio, lembre-se de utilizar terminais adaptadores de cobre para alumínio.

Produto:

1. Não aplique carga mecânica aos terminais; caso contrário, os terminais podem ser danificados.
2. Todas as etiquetas e marcas de aviso devem ser visíveis após a instalação. Não rabisque, danifique ou cubra qualquer etiqueta no dispositivo.
3. A desmontagem ou modificação não autorizada pode danificar o equipamento. Os danos não estão cobertos pela garantia.
4. Instale o inversor longe de campos magnéticos altos para evitar interferência eletromagnética. Se existir algum equipamento de rádio ou de comunicação sem fio abaixo de 30 MHz nas proximidades do inversor, é necessário:
5. Instalar o inversor afastado a pelo menos 30 m do equipamento sem fio.

6. Adicionar um filtro EMI passa-baixo ou um núcleo de ferrite multi-enrolamento ao cabo de entrada DC ou ao cabo de saída AC do inversor.

7. As etiquetas de advertência no inversor são as seguintes.

	PERIGO DE ALTA TENSÃO. Desligue toda a energia de entrada e desligue o produto antes de trabalhar nele.		Descarga retardada. Espere 5 minutos após o corte de energia até que os componentes estejam completamente descarregados.
	Leia o guia antes de trabalhar neste dispositivo.		Existem potenciais riscos. Use EPI adequado antes de qualquer operação.
	Perigo devido a temperaturas elevadas. Não toque no produto em funcionamento para evitar queimaduras.		Ponto de ligação à terra. Indica a posição para ligar o cabo PE.
	Marcação CE		Não elimine o inversor como lixo doméstico. Elimine o produto em conformidade com as leis e regulamentos locais, ou envie-o de volta ao fabricante.

1.3 Verificação antes da ligação da corrente

No.°		Verificar item
1		O produto está firmemente instalado num local limpo, bem ventilado e fácil de operar.
2		Os cabos PE, CC de entrada, CA de saída e de comunicação estão ligados de forma correta e segura.
3		As braçadeiras de cabos estão intactas, encaminhadas de forma adequada e uniforme.
4		As portas e os terminais não utilizados estão selados.
5		A tensão e a frequência no ponto de ligação cumprem os requisitos de ligação da rede do inversor.

1.4 Declaração de conformidade da UE

Solar Solutions declara pela presente que o inversor com módulos de comunicação sem fios vendido no mercado europeu cumpre os requisitos das seguintes diretivas:

• Diretiva de equipamento de rádio 2014/53/UE (DER)
• Diretiva relativa à restrição do uso de substâncias perigosas 2011/65/UE e (UE) 2015/863 (RoHS)

• Resíduos de equipamentos elétricos e eletrónicos 2012/19/UE
- Registo, Avaliação, Autorização e Restrição de Produtos Químicos (CE) N.º 1907/2006 (REACH)

Solar Solutions declara pela presente que o inversor sem módulos de comunicação sem fios vendido no mercado europeu cumpre os requisitos das seguintes diretivas:

• Diretiva de compatibilidade eletromagnética 2014/30/UE (CEM)
• Diretiva de aparelhos elétricos de baixa tensão 2014/35/UE (DBT)
• Diretiva relativa à restrição do uso de substâncias perigosas 2011/65/UE e (UE) 2015/863 (RoHS)
  • Resíduos de equipamentos elétricos e eletrónicos 2012/19/UE
• Registo, Avaliação, Autorização e Restrição de Produtos Químicos (CE) N.º 1907/2006 (REACH) Pode transferir a Declaração de Conformidade da UE em https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicadores LED

Indicador	Estado	Descrição
Alimentação		LIGADO = Wi-Fi está ligado / ativo.
		PISCA 1 = O sistema Wi-Fi está a reiniciar.
		PISCA 2 = O WiFi não está ligado ao router.
		PISCA 4 = Problema no servidor Wi-Fi
		PISCA = RS485 está ligado.
		DESLIGADO = Wi-Fi não está ativo.
Em funcionamento		LIGADO = O inversor está a alimentar energia
		DESLIGADO = O inversor não está a alimentar energia neste momento.
Falha		LIGADO = Ocorreu uma falha.
		DESLIGADO = Nenhuma falha.
