Márka	AEG
Modell	AS-IR02-5000-2
Terméktípus	String inverter
AC névleges teljesítmény	5000 W
PV mező maximális ajánlott teljesítménye	Körülbelül 6500 Wc
Maximális DC bemeneti feszültség	1000 V
MPPT feszültségtartomány	200 V – 850 V
MPPT trackerek száma	2
AC kimeneti feszültség	230 V egyfázisú
Kimeneti frekvencia	50/60 Hz
Maximális hatásfok	Akár 97 %
Európai hatásfok	96,5 %
Védettségi fokozat	IP65
Méretek (H × Ma × Mé)	Körülbelül 580 × 430 × 200 mm
Súly	Körülbelül 28 kg
Üzemi hőmérséklet-tartomány	-25 °C és +60 °C között
Hűtés	Természetes konvekció (ventilátor nélkül)
Kijelző és kommunikáció	LED jelzőfények (Tápellátás, Működés, Hiba) / Beépített Wi-Fi
Garancia	5 év (meghosszabbítható)
Megfelelőség	CE, VDE-AR-N 4105, EN 50549
Védelmi funkciók	Szigetüzem elleni védelem, fordított polaritás elleni védelem, AC/DC túlfeszültségvédelem, hőmérsékletvédelem
Karbantartás	Időszakosan ellenőrizze a csatlakozásokat és a kábelek állapotát. Tisztítsa meg a hűtőbordákat száraz ruhával.
Telepítés	Szakképzett technikus számára fenntartva. Tartsa be a biztonsági távolságokat és a használati utasítás előírásait.

Gyakran ismételt kérdések - AS-IR02-5000-2 AEG

Mennyi az AEG AS-IR02-5000-2 inverter maximális teljesítménye?

Az inverter névleges teljesítménye 5000 W AC kimeneten. Akár körülbelül 6500 Wc napelemtábla is csatlakoztatható hozzá.

Hogyan kell helyesen telepíteni az invertert?

A telepítést szakképzett technikusnak kell elvégeznie. Az invertert tiszta, jól szellőző, közvetlen napfénytől védett helyen kell elhelyezni. Tartsa be a biztonsági távolságokat és kövesse a gyors telepítési útmutatót.

Milyen LED-ek vannak és mit jelentenek?

Három LED: Tápellátás (folyamatos zöld = Wi-Fi csatlakoztatva), Működés (folyamatos zöld = energia termelése), Hiba (folyamatos piros = hiba). A villogások speciális állapotokat jeleznek (lásd a használati utasítást).

Hogyan kell csatlakoztatni a DC kábeleket?

Használja a mellékelt fotovoltaikus csatlakozókat. Bekötés előtt ellenőrizze a polaritást multiméterrel. A DC feszültség nem haladhatja meg a megengedett maximális feszültséget (1000 V).

Mi a teendő hiba vagy meghibásodás esetén?

Ellenőrizze a LED-eket: ha a piros LED világít, hibát észlelt. A probléma elhárítása után megpróbálhatja újraindítani az invertert. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Az inverter kompatibilis a Wi-Fi-vel?

Igen, az inverter beépített Wi-Fi modullal rendelkezik a termelés nyomon követéséhez. A Tápellátás LED jelzi a Wi-Fi kapcsolat állapotát (folyamatos = csatlakoztatva, villogás = probléma).

Milyen biztonsági előírásokat kell betartani?

Viseljen kesztyűt és antisztatikus ruházatot. Minden beavatkozás előtt kapcsolja ki a tápfeszültséget. A kikapcsolás után várjon 5 percet, amíg az alkatrészek kisülnek. Működés közben ne érintse meg a készüléket (égési sérülés veszélye).

Hogyan kell tisztítani és karbantartani az invertert?

Rendszeresen tisztítsa meg a hűtőbordákat száraz ruhával vagy puha kefével. Ellenőrizze a csatlakozásokat és a kábelek állapotát. Ne használjon folyékony vagy súroló hatású termékeket.

Mi az AEG AS-IR02-5000-2 inverter garanciája?

A szabványos garancia 5 év. Az AEG Industrial Solar weboldalán keresztül meghosszabbítható. Őrizze meg a számlát és tartsa be a telepítési feltételeket.

Használhatok alumínium kábeleket az AC kimenethez?

Igen, de réz/alumínium adapterkapcsokat kell használnia a korrózió elkerülése érdekében. A PE védővezetéket megfelelően kell csatlakoztatni (földelési ellenállás < 10 Ω).

HASZNÁLATI ÚTMUTATÓ AS-IR02-5000-2 AEG

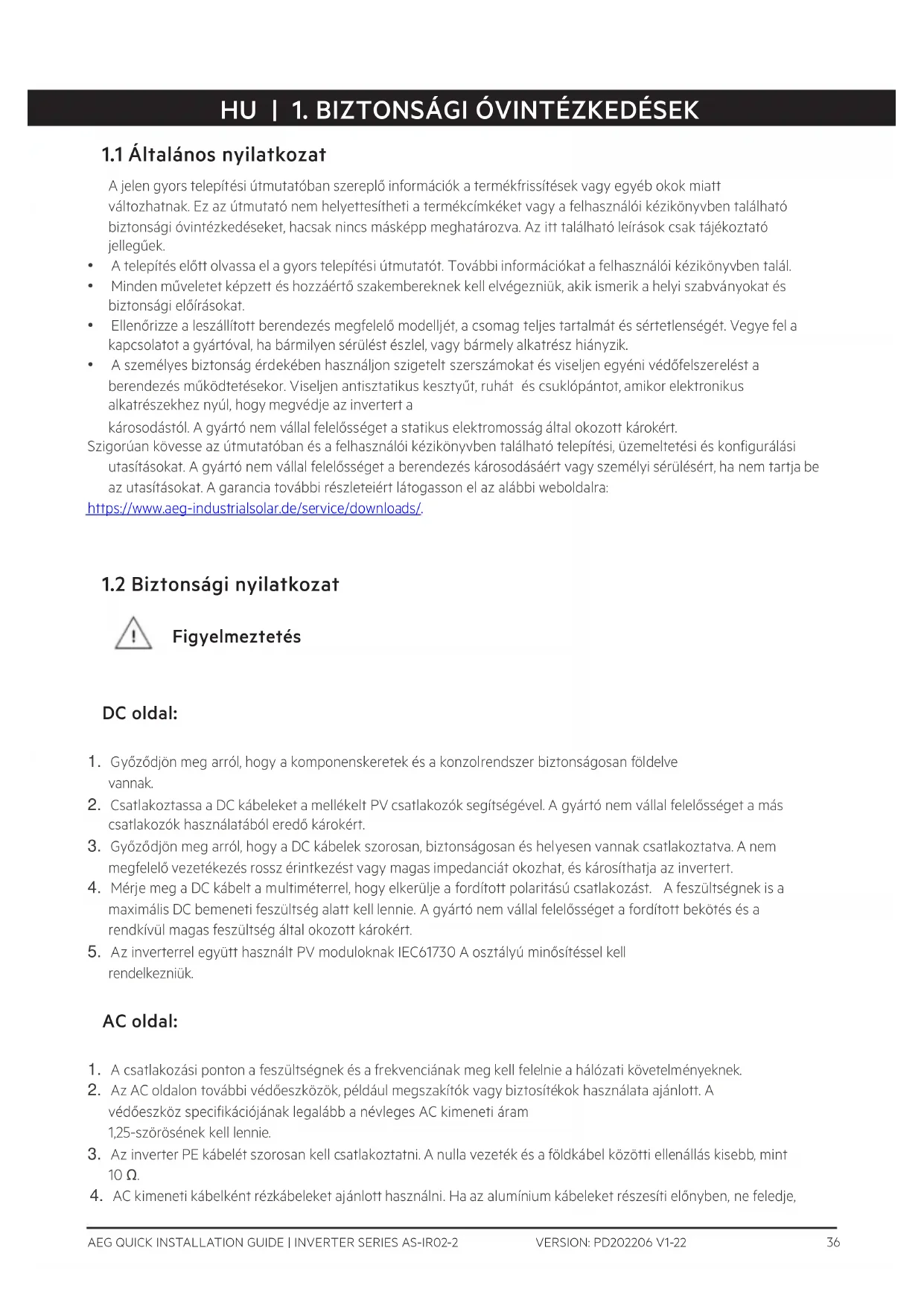

1.1 Általános nyilatkozat

A jelen gyors telepítési útmutatóban szereplő információk a termékfrissítések vagy egyéb okok miatt változhatnak. Ez az útmutató nem helyettesítheti a termékcímkéket vagy a felhasználói kézikönyvben található biztonsági óvintézkedéseket, hacsak nincs másképp meghatározva. Az itt található leírások csak tájékoztató jellegűek.

• A telepítés előtt olvassa el a gyors telepítési útmutatót. További információkat a felhasználói kézikönyvben talál.
- Minden műveletet képzett és hozzáértő szakembereknek kell elvégezniük, akik ismerik a helyi szabványokat és biztonsági előírásokat.
- Ellenőrizze a leszállított berendezés megfelelő modelljét, a csomag teljes tartalmát és sértetlenségét. Vegye fel a kapcsolatot a gyártóval, ha bármilyen sérülést észlel, vagy bármely alkatrész hiányzik.
- A személyes biztonság érdekében használjon szigetelt szerszámokat és viseljen egyéni védőfelszerelést a berendezés működtetésekor. Viseljen antisztatikus kesztyűt, ruhát és csuklópántot, amikor elektronikus alkatrészekhez nyúl, hogy megvédje az invertert a károsodástól. A gyártó nem vállal felelősséget a statikus elektromosság által okozott károkért.

Szigorúan kövesse az útmutatóban és a felhasználói kézikönyvben található telepítési, üzemeltetési és konfigurálási utasításokat. A gyártó nem vállal felelősséget a berendezés károsodásáért vagy személyi sérülésért, ha nem tartja be az utasításokat. A garancia további részleteiért látogasson el az alábbi weboldalra:

1.2 Biztonsági nyilatkozat

Figyelmeztetés

DC oldal:

1. Győződjön meg arról, hogy a komponenskeretek és a konzolrendszer biztonságosan földelve vannak.
2. Csatlakoztassa a DC kábeleket a mellékelt PV csatlakozók segítségével. A gyártó nem vállal felelősséget a más csatlakozók használatából eredő károkért.
3. Győződjön meg arról, hogy a DC kábelek szorosan, biztonságosan és helyesen vannak csatlakoztatva. A nem megfelelő vezetékezés rossz érintkezést vagy magas impedanciát okozhat, és károsíthatja az invertert.
4. Mérje meg a DC kábelt a multiméterrel, hogy elkerülje a fordított polaritású csatlakozást. A feszültségnek is a maximális DC bemeneti feszültség alatt kell lennie. A gyártó nem vállal felelősséget a fordított bekötés és a rendkívül magas feszültség által okozott károkért.
5. Az inverterrel együtt használt PV moduloknak IEC61730 A osztályú minősítéssel kell rendelkezniük.

AC oldal:

1. A csatlakozási ponton a feszültségnek és a frekvenciának meg kell felelnie a hálózati követelményeknek.
2. Az AC oldalon további védőeszközök, például megszakítók vagy biztosítékok használata ajánlott. A védőeszköz specifikációjának legalább a névleges AC kimeneti áram 1,25-szörösének kell lennie.
3. Az inverter PE kábelét szorosan kell csatlakoztatni. A nulla vezeték és a földkábel közötti ellenállás kisebb, mint 10 Ω.
4. AC kimeneti kábelként rézkábeleket ajánlott használni. Ha az alumínium kábeleket részesíti előnyben, ne feledje,

Termék:

1. Ne terhelje mechanikusan a csatlakozókat, különben a csatlakozók megsérülhetnek.
2. Minden címkének és figyelmeztető jelzésnek láthatónak kell lennie a telepítés után. Ne firkáljon a készüléken lévő címkékre, ne sértse meg és ne takarja le azokat.
3. Az illetéktelen szétszerelés vagy módosítás károsíthatja a berendezést, az ilyen kárra a garancia nem terjed ki.

4. Az elektromágneses interferencia elkerülése érdekében az inverter a nagy mágneses mezőtől távol telepítse. Ha az inverter közelében 30 MHz alatti rádió- vagy vezeték nélküli kommunikációs berendezés van, akkor:

5. Az invertert legalább 30 m távolságra telepítse a vezeték nélküli berendezéstől.

6. Adjon hozzá egy aluláteresztő EMI-szűrőt vagy egy többtekercses ferritmagot az inverter DC bemeneti kábeléhez vagy AC kimeneti kábeléhez.

7. Az inverteren található figyelmeztető címkék a következők.

	NAGYFESZÜLTSÉG JELENTETTE VESZÉLY. Mielőtt a terméken munkát végezne, kapcsolja ki az áramellátást, és kapcsolja ki a terméket.		Késleltetett kisülés. A kikapcsolás után várjon 5 percet, amíg a komponensek kisülése teljesen megtörténik.
	Olvassa el az útmutatót, mielőtt a készüléken munkát végezne.		Vannak potenciális kockázatok. Mielőtt bármilyen műveletet végezne, viseljen megfelelő személyi védőfelszerelést (PPE).
	Magas hömérséklet jelentette veszély. Ne érintse meg a terméket működés közben, hogy elkerülje az égési sérüléseket.		Földelési pont. A PE kábel csatlakoztatásának helyét jelzi.
	CE jelölés		Ne ártalmatlanítsa az invertert háztartási hulladékként. A terméket a helyi törvényeknek és előírásoknak megfelelően ártalmatlanítsa, vagy küldje vissza a gyártónak.

1.3 Bekapcsolás elötti ellenőrzés

Bt.		Ellenőrzési tétel
1	☐	A termék telepítése szilárdan, tiszta, jól szellőző és könnyen kezelhető helyen történt.
2	☐	A PE, a DC bemenet, az AC kimenet és a kommunikációs kábelek megfelelően és biztonságosan vannak csatlakoztatva.
3	☐	A kábelkötözők épek, az elvezetés megfelelő és egyenletes.
4	☐	A használaton kívüli portok és csatlakozók lefedésre kerültek.
5	☐	A csatlakozási ponton a feszültség és a frekvencia megfelel az inverter hálózati követelményeinek.

1.4 EU megfelelőségi nyilatkozat

A Solar Solutions ezennel kijelenti, hogy az európai piacon értékesített, vezeték nélküli kommunikációs modulokkal ellátott inverter megfelel az alábbi irányelvek követelményeinek:

• A rádióberendezések forgalmazására vonatkozó 2014/53/EU irányelv (RED)
- Elektromos és elektronikus berendezések veszélyes anyagainak korlátozásáról szóló 2011/65/ EU és 2015/863/EU irányelv (RoHS)
- Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv
- A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló 1907/2006/EK irányelv (REACH)

A Solar Solutions ezennel kijelenti, hogy az európai piacon értékesített, vezeték nélküli kommunikációs modulok nélküli inverter megfelel az alábbi irányelvek követelményeinek:

• Elektromágneses összeférhetőségről szóló 2014/30/EU irányelv (EMC)
- Kisfeszültségű elektromos termékekre vonatkozó 2014/35/EU irányelv (LVD)
- Elektromos és elektronikus berendezések veszélyes anyagainak korlátozásáról szóló 2011/65/ EU és 2015/863/EU irányelv (RoHS)
- Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv
- A vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló 1907/2006/EK irányelv (REACH)

Az EU megfelelőségi nyilatkozat az alábbi helyről tölthető le: https://www.aeg-industrialsolar.de/service/downloads/.

1.5 LED jelzőfények

Jelizőfény	Állapot	Leírás
Áramellátás		VILÁGÍT = A Wi-Fi csatlakoztatva / aktív.
		1 VILLANÁS = A Wi-Fi rendszer visszaállítása folyamatban.
		2 VILLANÁS = A Wi-Fi nincs a routerhez csatlakoztatva.
		4 VILLANÁS = Wi-Fi szerver probléma
		VILLOG = Az RS485 csatlakoztatva.
		NEM VILÁGÍT = A Wi-Fi nem aktív.
Működés		VILÁGÍT = Az inverter áramot táplál a hálózatba.
		NEM VILÁGÍT = Jelenleg az inverter nem táplál áramot a hálózatba.
Hiba		VILÁGÍT = Hiba történt.
