AS-IR02-5000-2 - Ηλιακός μετατροπέας AEG - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	AEG
Μοντέλο	AS-IR02-5000-2
Τύπος προϊόντος	Ηλιακός μετατροπέας σειράς
Ονομαστική ισχύς AC	5000 W
Μέγιστη συνιστώμενη ισχύς φωτοβολταϊκού πεδίου	Περίπου 6500 Wp
Μέγιστη τάση εισόδου DC	1000 V
Εύρος τάσης MPPT	200 V – 850 V
Αριθμός ανιχνευτών MPPT	2
Τάση εξόδου AC	230 V μονοφασικό
Συχνότητα εξόδου	50/60 Hz
Μέγιστη απόδοση	Έως 97 %
Ευρωπαϊκή απόδοση	96,5 %
Βαθμός προστασίας	IP65
Διαστάσεις (Μ × Υ × Β)	Περίπου 580 × 430 × 200 mm
Βάρος	Περίπου 28 kg
Εύρος θερμοκρασίας λειτουργίας	-25 °C έως +60 °C
Ψύξη	Φυσική μεταφορά (χωρίς ανεμιστήρα)
Οθόνη και επικοινωνία	Ενδείξεις LED (Τροφοδοσία, Λειτουργία, Βλάβη) / Ενσωματωμένο Wi-Fi
Εγγύηση	5 έτη (επεκτάσιμη)
Συμμόρφωση	CE, VDE-AR-N 4105, EN 50549
Λειτουργίες προστασίας	Προστασία νησιδοποίησης, προστασία αντίστροφης πολικότητας, προστασία υπέρτασης AC/DC, προστασία θερμοκρασίας
Συντήρηση	Ελέγχετε περιοδικά τις συνδέσεις και την κατάσταση των καλωδίων. Καθαρίστε τις ψύκτρες με ένα στεγνό πανί.
Εγκατάσταση	Απευθύνεται σε εξειδικευμένο τεχνικό. Τηρείτε τις αποστάσεις ασφαλείας και τις οδηγίες του εγχειριδίου.

Συχνές ερωτήσεις - AS-IR02-5000-2 AEG

Ποια είναι η μέγιστη ισχύς του μετατροπέα AEG AS-IR02-5000-2;

Ο μετατροπέας έχει ονομαστική ισχύ 5000 W στην έξοδο AC. Μπορεί να δεχτεί έως περίπου 6500 Wp ηλιακών πλαισίων.

Πώς να εγκαταστήσω σωστά τον μετατροπέα;

Η εγκατάσταση πρέπει να γίνεται από εξειδικευμένο τεχνικό. Ο μετατροπέας πρέπει να τοποθετείται σε καθαρό, καλά αεριζόμενο χώρο, μακριά από άμεσο ηλιακό φως. Τηρείτε τις αποστάσεις ασφαλείας και ακολουθήστε τον οδηγό γρήγορης εγκατάστασης.

Ποια είναι τα LED και τι σημαίνουν;

Τρία LED: Τροφοδοσία (σταθερό πράσινο = Wi-Fi συνδεδεμένο), Λειτουργία (σταθερό πράσινο = παραγωγή ενέργειας), Βλάβη (σταθερό κόκκινο = σφάλμα). Οι αναβοσβήσεις υποδεικνύουν συγκεκριμένες καταστάσεις (βλέπε εγχειρίδιο).

Πώς να συνδέσω τα καλώδια DC;

Χρησιμοποιήστε τους παρεχόμενους φωτοβολταϊκούς συνδετήρες. Ελέγξτε την πολικότητα με ένα πολύμετρο πριν τη σύνδεση. Η τάση DC δεν πρέπει να υπερβαίνει τη μέγιστη επιτρεπόμενη τάση (1000 V).

Τι να κάνω σε περίπτωση βλάβης ή σφάλματος;

Συμβουλευτείτε τα LED: εάν το κόκκινο LED είναι αναμμένο, εντοπίζεται βλάβη. Μπορείτε να δοκιμάσετε να επανεκκινήσετε τον μετατροπέα αφού επιλύσετε την αιτία. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών εάν το πρόβλημα επιμένει.

Είναι συμβατός ο μετατροπέας με Wi-Fi;

Ναι, ο μετατροπέας ενσωματώνει μονάδα Wi-Fi για την παρακολούθηση της παραγωγής. Το LED Τροφοδοσίας υποδεικνύει την κατάσταση της σύνδεσης Wi-Fi (σταθερό = συνδεδεμένο, αναβοσβήσιμο = πρόβλημα).

Ποιες είναι οι οδηγίες ασφαλείας που πρέπει να ακολουθούνται;

Φοράτε γάντια και αντιστατικά ρούχα. Κόψτε την τροφοδοσία πριν από οποιαδήποτε επέμβαση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση για να εκφορτιστούν τα εξαρτήματα. Μην αγγίζετε τη συσκευή κατά τη λειτουργία (κίνδυνος εγκαύματος).

Πώς να καθαρίσω και να συντηρήσω τον μετατροπέα;

Καθαρίζετε τακτικά τις ψύκτρες με ένα στεγνό πανί ή μια μαλακή βούρτσα. Ελέγξτε τις συνδέσεις και την κατάσταση των καλωδίων. Μην χρησιμοποιείτε υγρά ή λειαντικά προϊόντα.

Ποια είναι η εγγύηση του μετατροπέα AEG AS-IR02-5000-2;

Η τυπική εγγύηση είναι 5 έτη. Μπορεί να επεκταθεί μέσω της ιστοσελίδας AEG Industrial Solar. Φυλάξτε το τιμολόγιο και τηρήστε τους όρους εγκατάστασης.

Μπορώ να χρησιμοποιήσω καλώδια αλουμινίου για την έξοδο AC;

Ναι, αλλά πρέπει να χρησιμοποιήσετε ακροδέκτες προσαρμογής χαλκού/αλουμινίου για την αποφυγή διάβρωσης. Το καλώδιο προστασίας PE πρέπει να συνδεθεί σωστά (αντίσταση γείωσης < 10 Ω).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS-IR02-5000-2 AEG

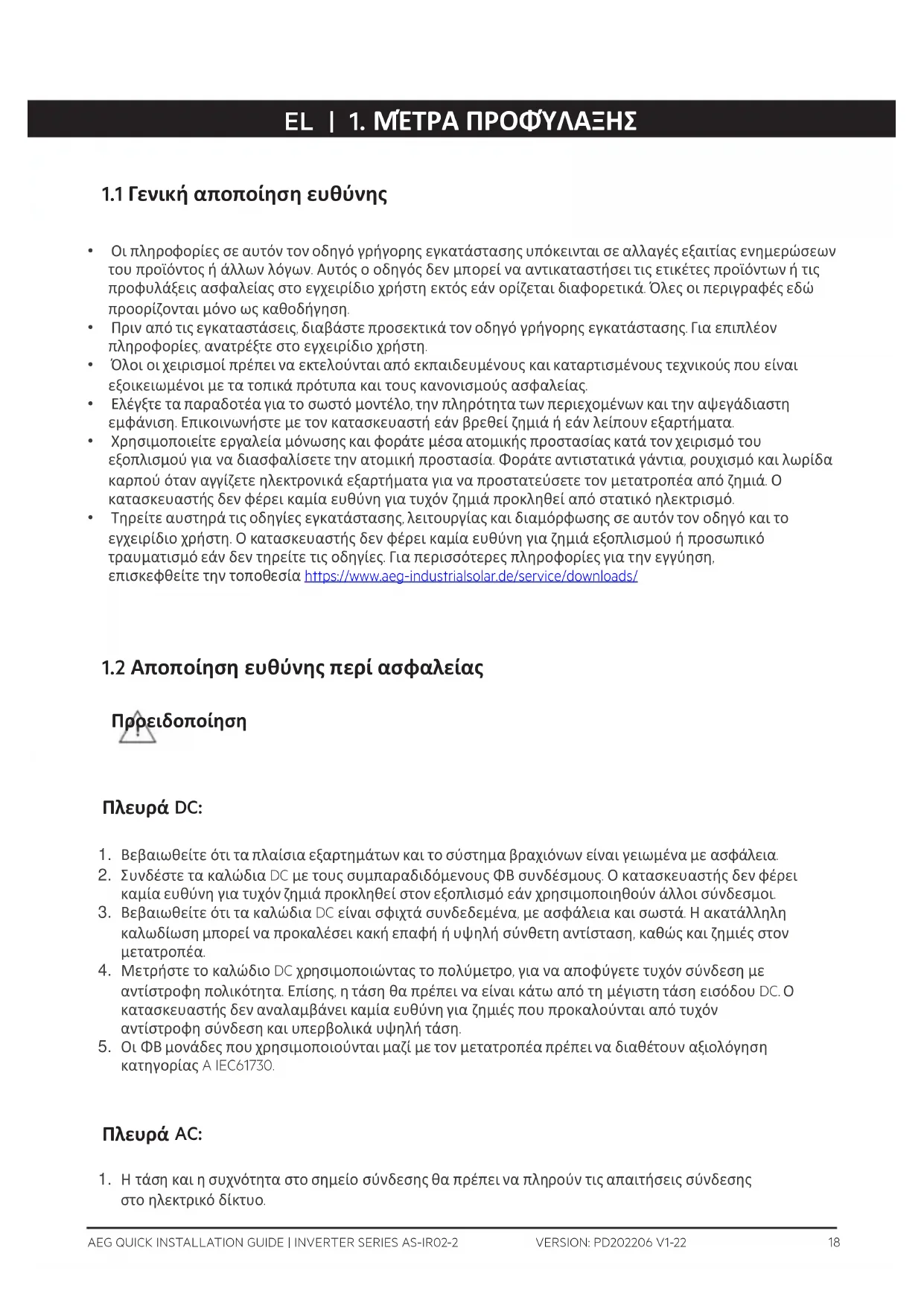

1.1 Γενική αποποίηση ευθύνης

• Οι πληροφορίες σε αυτόν τον οδηγό γρήγορης εγκατάστασης υπόκεινται σε αλλαγές εξαιτίας ενημερώσεων του προϊόντος ή άλλων λόγων. Αυτός ο οδηγός δεν μπορεί να αντικαταστήσει τις ετικέτες προϊόντων ή τις προφυλάξεις ασφαλείας στο εγχειρίδιο χρήστη εκτός εάν ορίζεται διαφορετικά. Όλες οι περιγραφές εδώ προορίζονται μόνο ως καθοδήγηση.
  • Πριν από τις εγκαταστάσεις, διαβάστε προσεκτικά τον οδηγό γρήγορης εγκατάστασης. Για επιπλέον πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήστη.
• Όλοι οι χειρισμοί πρέπει να εκτελούνται από εκπαιδευμένους και καταρτισμένους τεχνικούς που είναι εξοικειωμένοι με τα τοπικά πρότυπα και τους κανονισμούς ασφαλείας.
• Ελέγξε τα παραδοτέα για το σωστό μοντέλο, την πληρότητα των περιεχομένων και την αψεγάδιαστη εμφάνιση. Επικοινωνήστε με τον κατασκευαστή εάν βρεθεί ζημιά ή εάν λείπουν εξαρτήματα.
• Χρησιμοποιείτε εργαλεία μόνωσης και φοράτε μέσα ατομικής προστασίας κατά τον χειρισμό του εξοπλισμού για να διασφαλίσετε την ατομική προστασία. Φοράτε αντιστατικά γάντια, ρουχισμό και λωρίδα καρπού όταν αγγίζετε ηλεκτρονικά εξαρτήματα για να προστατεύσετε τον μετατροπέα από ζημιά. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί από στατικό ηλεκτρισμό.
• Τηρείτε αυστηρά τις οδηγίες εγκατάστασης, λειτουργίας και διαμόρφωσης σε αυτόν τον οδηγό και το εγχειρίδιο χρήστη. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιά εξοπλισμού ή προσωπικό τραυματισμό εάν δεν τηρείτε τις οδηγίες. Για περισσότερες πληροφορίες για την εγγύηση, επισκεφθείτε την τοποθεσία https://www.aeg-industrialsolar.de/service/downloads/

1.2 Αποποίηση ευθύνης περί ασφαλείας

Προειδοποίηση

Πλευρά DC:

1. Βεβαιωθείτε ότι τα πλαίσια εξαρτημάτων και το σύστημα βραχιόνων είναι γειωμένα με ασφάλεια.
2. Συνδέστε τα καλώδια DC με τους συμπαραδιδόμενους ΦΒ συνδέσμους. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί στον εξοπλισμό εάν χρησιμοποιηθούν άλλοι σύνδεσμοι.
3. Βεβαιωθείτε ότι τα καλώδια DC είναι σφιχτά συνδεδεμένα, με ασφάλεια και σωστά. Η ακατάλληλη καλωδίωση μπορεί να προκαλέσει κακή επαφή ή υψηλή σύνθετη αντίσταση, καθώς και ζημιές στον μετατροπέα.
4. Μετρήστε το καλώδιο DC χρησιμοποιώντας το πολύμετρο, για να αποφύγετε τυχόν σύνδεση με αντίστροφη πολικότητα. Επίσης, η τάση θα πρέπει να είναι κάτω από τη μέγιστη τάση εισόδου DC. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από τυχόν αντίστροφη σύνδεση και υπερβολικά υψηλή τάση.
5. Οι ΦΒ μονάδες που χρησιμοποιούνται μαζί με τον μετατροπέα πρέπει να διαθέτουν αξιολόγηση κατηγορίας Α ΙΕС61730.

Πλευρά AC:

1. Η τάση και η συχνότητα στο σημείο σύνδεσης θα πρέπει να πληρούν τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο.

2. Συνιστάται η χρήση πρόσθετων συσκευών προστασίας στην πλευρά ΑС, όπως διακόπτες ή ασφάλειες Οι προδιαγραφές της συσκευής προστασίας θα πρέπει να αντιστοιχούν τουλάχιστον 1,25 φορές στο ονομαστικό ρεύμα εξόδου ΑС.

3. Το καλώδιο γείωσης του μετατροπέα πρέπει να συνδεθεί σφιχτά. Η αντίσταση ανάμεσα στον ουδέτερο αγωγό και το καλώδιο γείωσης είναι μικρότερη των 10Ω
4. Σας συνιστούμε να χρησιμοποιείτε χάλκινα καλώδια ως καλώδια εξόδου Α. Αν προτιμάτε αλουμινένια καλώδια, τότε μην ξεχάσετε να χρησιμοποιήσετε χαλκό στα αλουμινένια τερματικά προσαρμογέα.

Προϊόν:

1. Μην εφαρμόζετε μηχανικό φορτίο στα τερματικά, καθώς αυτό μπορεί να προκαλέσει ζημιές σε αυτά
2. Όλες οι ετικέτες και τα σύμβολα προειδοποίησης θα πρέπει να είναι ορατά μετά την εγκατάσταση. Απαγορεύεται να μουτζουρώνετε, να προκαλείτε ζημιές ή να καλύπτετε τις ετικέτες της συσκευής.

3. Η μη εξουσιοδοτημένη αποσυναρμολόγηση ή τροποποίηση μπορεί να προκαλέσει ζημιές στον εξοπλισμό. Αυτές οι ζημιές δεν καλύπτονται από την ενγύηση.

4. Εγκαταστήστε τον μετατροπέα μακριά από υψηλό μαγνητικό πεδίο, για την αποφυγή ηλεκτρομαγνητικών παρεμβολών. Εάν υπάρχει οποιοσδήποτε εξοπλισμός ασύρματης επικοινωνίας κάτω από 30 MHz κοντά στον μετατροπέα, θα πρέπει:

5. Να εγκαταστήσετε τον μετατροπέα τουλάχιστον 30 m μακριά από τον εξοπλισμό ασύρματης επικαινωνίας.

6. Να προσθέσετε ένα φίλτρο ΕΜΙ χαμηλών συχνοτήτων ή πυρήνα φερρίτη πολλαπλών σπειρωμάτων στο καλώδιο εισόδου DC ή το καλώδιο εξόδου AC του μετατροπέα.

7. Παρακάτω παρατίθενται οι ετικέτες προειδοποίησης που έχουν τοποθετηθεί πάνω στον μετατροπέα.

	ΚΙΝΔΥΝΟΣ ΥΨΗΛΗΣ ΤΑΣΗΣ. Αποσυνδέετε την τροφοδοτούμενη ενέργεια και απενεργοποιείτε το προϊόν πριν από την εκτέλεσηεργασιών σε αυτό.		Καθυστερημένη αποφόρτιση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση, μέχρι να αποφορτιστούν τελείως τα εξαρτήματα..
	Διαβάστε προσεκτικά τον οδηγό προτού εκτελέσετε εργασίες σε αυτήν τη συσκευή.		Υφίστανται ενδεχόμενοι κίνδυνοι.Φοράτε μέσα ατομικής προστασίας πριν από κάθε εργασία.
	Κίνδυνος υψηλής θερμοκρασίας. Μην αγγίζετε το προϊόν ενώ βρίσκεται σε λειτουργία, για να αποφύγετε τον κίνδυνο εγκαυμάτων.		Σημείο γείωσης. Υποδεικνύειτο σημείο σύνδεσης του καλωδίου γείωσης
	Σήμα CE		Απαγορεύεται να απορρίπτετε τον μετατροπέα ως οικιακό απόρριμμα.Απορρίπτετε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς ή επιστρέψτε το στον κατασκευαστή.

1.3 Έλεγχος πριν από την ενεργοποίηση

Αρ.		Έλεγχος
1	□	Το προϊόν έχει εγκατασταθεί σταθερά σε ένα καθαρό μέρος, το οποίο αερίζεται σωστά και διευκολύνει τον χειρισμό.
2	□	Τα καλώδια γείωσης, εισόδου DC, εξόδου AC, καθώς και τα καλώδια επικοινωνίας έχουν συνδεθεί σωστά και με ασφάλεια.
3		Τα δεματικά καλωδίων είναι άθικτα και έχουν περαστεί σωστά και ομοιόμορφα.
4		Οι μη χρησιμοποιούμενες θύρες και τα τερματικά έχουν σφραγιστεί.
5		Η τάση και η συχνότητα στο σημείο σύνδεσης πληρούν τις απαιτήσεις του μετατροπέα για τη σύνδεση στο ηλεκτρικό δίκτυο.

1.4 Δήλωση συμμόρφωσης Ε.Ε.

Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας με ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ραδιοεξοπλισμών 2014/53/ΕΕ (RED)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Η Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας χωρίς ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ (ΗΜΣ)
• Οδηγία χαμηλής τάσης ηλεκτρικών συσκευών 2014/35/EE (LVD)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Μπορείτε να πραγματοποιήσετε λήψη της Δήλωσης συμμόρφωσης Ε.Ε. στην ηλεκτρονική διεύθυνση https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Evδείξεις LED

'Ενδειξη	Κατάσταση	Περιγραφή
Ισχύς		ON = To Wi-Fi είναι συνδεδεμένο / ενεργό.
		ANALAMΠH 1 = Γίνεται επαναφορά του συστήματος Wi-Fi.
		ANALAMΠH 2 = To WiFi δεν είναι συνδεδεμένο με τον δρομολογητή.
		ANALAMΠH 4 = Πρόβλημα διακομιστή Wi-Fi
		ANALAMΠH = To RS485 είναι συνδεδεμένο.
		OFF = To Wi-Fi δεν είναι ενεργό.
Λειτουργία		ON = Ο μετατροπέας παρέχει ηλεκτρική τροφοδοσία.
		OFF = Ο μετατροπέας δεν παρέχει αυτή τη στιγμή ηλεκτρική τροφοδοσία.
Βλάβη		ON = 'Εχει παρουσιαστεί ένα σφάλμα.
		OFF = Κανένα σφάλμα.
