Marka	AEG
Modelis	AS-IR02-5000-2
Produkta veids	Saules ķēdes invertors
Nominālā jauda AC	5000 W
Ieteicamā maksimālā PV lauka jauda	Apmēram 6500 Wc
Maksimālais līdzstrāvas ieejas spriegums	1000 V
MPPT sprieguma diapazons	200 V – 850 V
MPPT izsekotāju skaits	2
AC izejas spriegums	230 V vienfāzes
Izejas frekvence	50/60 Hz
Maksimālā efektivitāte	Līdz 97 %
Eiropas efektivitāte	96,5 %
Aizsardzības klase	IP65
Izmēri (G × A × D)	Apmēram 580 × 430 × 200 mm
Svars	Apmēram 28 kg
Darba temperatūras diapazons	-25 °C līdz +60 °C
Dzesēšana	Dabiskā konvekcija (bez ventilatora)
Displejs un komunikācija	LED indikatori (Barošana, Darbība, Kļūme) / Iebūvēts Wi-Fi
Garantija	5 gadi (pagarināms)
Atbilstība	CE, VDE-AR-N 4105, EN 50549
Aizsardzības funkcijas	Pretsalas aizsardzība, pretējā polaritātes aizsardzība, AC/DC pārsprieguma aizsardzība, temperatūras aizsardzība
Apkope	Periodiski pārbaudīt savienojumus un kabeļu stāvokli. Tīrīt dzesētājus ar sausu drānu.
Uzstādīšana	Rezervēta kvalificētam tehniķim. Ievērot drošības attālumus un instrukcijas norādījumus.

Bieži uzdotie jautājumi - AS-IR02-5000-2 AEG

Kāda ir AEG AS-IR02-5000-2 invertora maksimālā jauda?

Invertoram ir nominālā jauda 5000 W AC izejā. Tas var pieņemt līdz apmēram 6500 Wc saules paneļu.

Kā pareizi uzstādīt invertoru?

Uzstādīšana jāveic kvalificētam tehniķim. Invertors jānovieto tīrā, labi vēdināmā vietā, prom no tiešas saules gaismas. Ievērojiet drošības attālumus un sekojiet ātrās uzstādīšanas rokasgrāmatai.

Kādi ir LED indikatori un ko tie nozīmē?

Trīs LED: Barošana (zaļš nemainīgs = Wi-Fi savienots), Darbība (zaļš nemainīgs = enerģijas ražošana), Kļūme (sarkans nemainīgs = defekts). Mirgošana norāda uz īpašiem stāvokļiem (skatīt instrukciju).

Kā pieslēgt līdzstrāvas kabeļus?

Izmantojiet komplektā iekļautos fotoelementu savienotājus. Pirms pievienošanas pārbaudiet polaritāti ar multimetru. Līdzstrāvas spriegums nedrīkst pārsniegt maksimālo pieļaujamo spriegumu (1000 V).

Ko darīt kļūmes vai defekta gadījumā?

Skatiet LED: ja sarkanā LED deg, tiek konstatēta kļūme. Varat mēģināt restartēt invertoru pēc cēloņa novēršanas. Sazinieties ar pēcpārdošanas servisu, ja problēma saglabājas.

Vai invertors ir saderīgs ar Wi-Fi?

Jā, invertoram ir iebūvēts Wi-Fi modulis ražošanas uzraudzībai. Barošanas LED norāda Wi-Fi savienojuma stāvokli (nemainīgs = savienots, mirgošana = problēma).

Kādi drošības noteikumi jāievēro?

Valkājiet cimdus un antistatisko apģērbu. Pirms jebkādas iejaukšanās atslēdziet barošanu. Pēc izslēgšanas nogaidiet 5 minūtes, lai komponenti izlādētos. Nepieskarieties ierīcei darbības laikā (apdeguma risks).

Kā tīrīt un apkopt invertoru?

Regulāri tīriet termiskos dzesētājus ar sausu drānu vai mīkstu suku. Pārbaudiet savienojumus un kabeļu stāvokli. Neizmantojiet šķidrus vai abrazīvus produktus.

Kāda ir AEG AS-IR02-5000-2 invertora garantija?

Standarta garantija ir 5 gadi. To var pagarināt AEG Industrial Solar vietnē. Saglabājiet rēķinu un ievērojiet uzstādīšanas nosacījumus.

Vai varu izmantot alumīnija kabeļus AC izejai?

Jā, bet jums jāizmanto vara/alumīnija adapteru spailes, lai izvairītos no korozijas. Aizsargvada PE kabelim jābūt pareizi pievienotam (zemējuma pretestība < 10 Ω).

LIETOŠANAS INSTRUKCIJA AS-IR02-5000-2 AEG

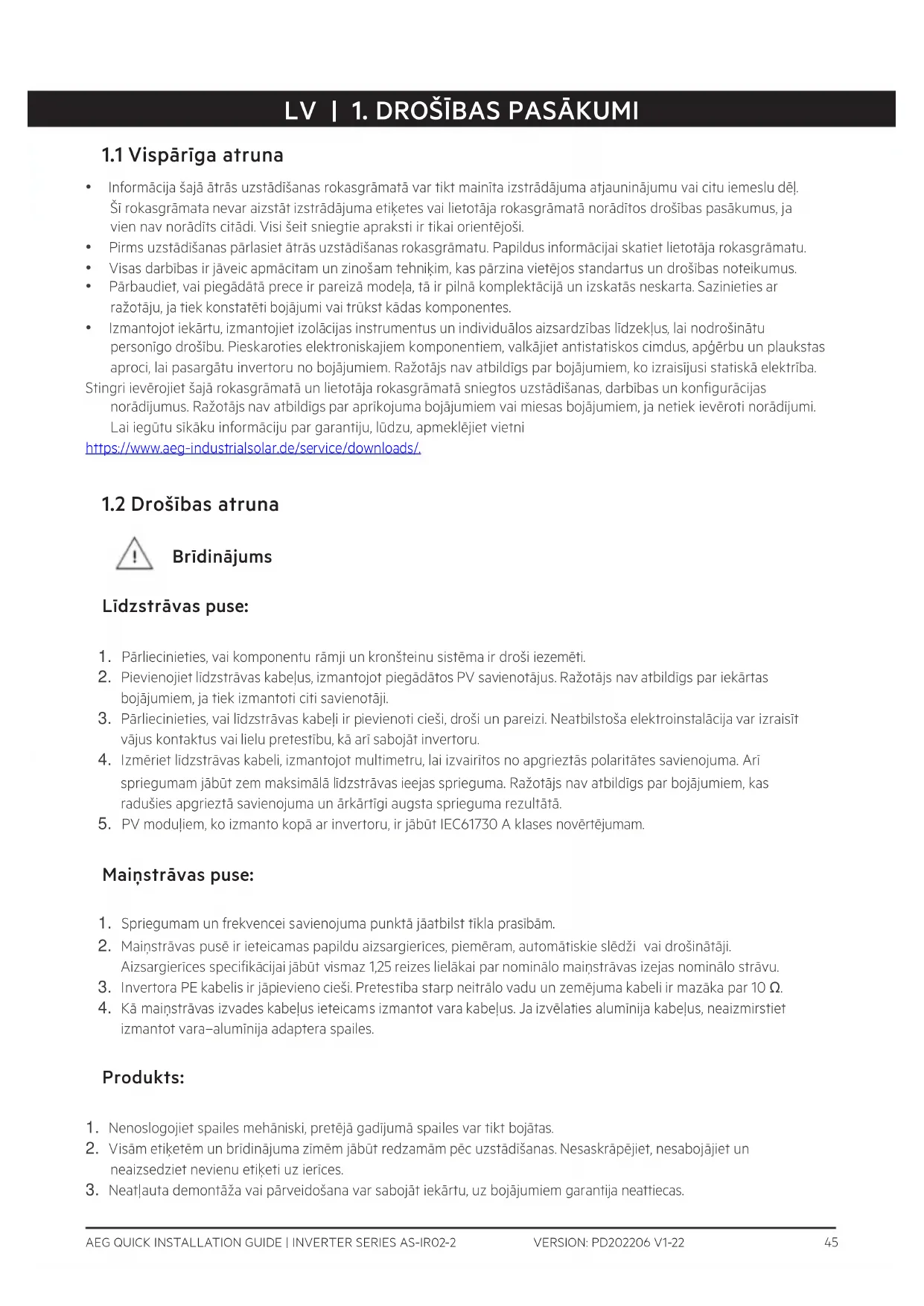

1.1 Vispārīga atruna

• Informācija šajā ātrās uzstādīšanas rokasgrāmatā var tikt mainīta izstrādājuma atjauninājumu vai citu iemeslu dēļ. Šī rokasgrāmata nevar aizstāt izstrādājuma etiketes vai lietotāja rokasgrāmatā norāditos drošības pasākumus, ja vien nav norādīts citādi. Visi šeit sniegtie apraksti ir tikai orientējoši.
• Pirms uzstādišanas pārlasiet ātrās uzstādišanas rokasgrāmatu. Papildus informācijai skatiet lietotāja rokasgrāmatu.
• Visas darbibas ir jāveic apmācītam un zinošam tehniķim, kas pārzina vietējos standartus un drošības noteikumus.
• Pārbaudiet, vai piegādātā prece ir pareizā modela, tā ir pilnā komplektācijā un izskatās neskarta. Sazinieties ar ražotāju, ja tiek konstatēti bojājumi vai trūkst kādas komponentes.
• Izmantojot iekārtu, izmantojiet izolācijas instrumentus un individuālos aizsardzības līdzekļus, lai nodrošinātu personīgo drošību. Pieskaroties elektroniskajiem komponentiem, valkājiet antistatiskos cimdus, apgērbu un plaukstas aproci, lai pasargātu invertoru no bojājumiem. Ražotājs nav atbildīgs par bojājumiem, ko izraisījusi statiskā elektriba.
  Stingri ievērojiet šajā rokasgrāmatā un lietotāja rokasgrāmatā sniegtos uzstādīšanas, darbības un konfigurācijas norādījumus. Ražotājs nav atbildīgs par aprīkojuma bojājumiem vai miesas bojājumiem, ja netiek ievēroti norādījumi. Lai iegūtu sīkāku informāciju par garantiju, lūdzu, apmeklējiet vietni
  https://www.aeg-industrialsolar.de/service/downloads/.

1.2 Drošības atruna

Bridinājums

Līdzstrāvas puse:

1. Pārliecinieties, vai komponentu rāmji un kronšteinu sistēma ir droši iezemēti.
2. Pievienojiet lidzstrāvas kabelus, izmantojot piegādatos PV savienotājus. Ražotājs nav atbildīgs par iekārtas bojājumiem, ja tiek izmantoti citi savienotāji.
3. Pārliecinieties, vai līdzstrāvas kabeli ir pievienoti cieši, droši un pareizi. Neatbilstoša elektroinstalācija var izraisīt vājus kontaktus vai lielu pretestību, kā arī sabojāt invertoru.
4. Izmēriet līdzstrāvas kabeli, izmantojot multimetru, lai izvairītos no apgrieztās polaritātes savienojuma. Arī spriegumam jābūt zem maksimālā līdzstrāvas ieejas sprieguma. Ražotājs nav atbildīgs par bojājumiem, kas radušies apgrieztā savienojuma un ārkārtīgi augsta sprieguma rezultātā.
5. PV moduļiem, ko izmanto kopā ar invertoru, ir jābūt IEC61730 A klases novērtējumam.

Mainstrāvas puse:

1. Spriegumam un frekvencei savienojuma punktā jāatbilst tikla prasībām.
2. Mainstrāvas pusē ir ieteicamas papildu aizsargierīces, piemēram, automātiskie slēdži vai drošinātāji. Aizsargierīces specifikācijai jābūt vismaz 1,25 reizes lielākai par nominālo mainstrāvas izejas nominālo strāvu.
3. Invertora PE kabelis ir jäpievieno cieši. Pretestība starp neitrālo vadu un zemējuma kabeli ir mazāka par 10 Ω.
4. Kā mainstrāvas izvades kabelus ieteicams izmantot vara kabelus. Ja izvēlaties alumīnija kabelus, neaizmirstiet izmantot vara-alumīnija adaptera spailes.

Produkts:

1. Nenoslogojiet spailes mehāniski, pretējā gadījumā spailes var tikt bojātas.
2. Visām etiketēm un brīdinājuma zīmēm jābūt redzamām pēc uzstādīšanas. Nesaskrāpējiet, nesabojājiet un neaizsedziet nevienu etiketi uz ierīces.

3. Neatļauta demontāža vai pārveidošana var sabojāt iekārtu, uz bojājumiem garantija neattiecas.

4. Uzstādiet invertoru tur, kur nav liela magnētiskā lauka, lai izvairītos no elektromagnētiskajiem traucējumiem. Ja invertora tuvumā ir jebkāds radio vai bezvadu saziņas aprīkojums, kas darbojas mazāk nekā 30 MHz frekvencē, jums ir jāveic šādas darbības:

5. Uzstādiet invertoru vismaz 30 m attālumā no bezvadu aprīkojuma.

6. Invertora lidzstrāvas ieejas kabelim vai mainstrāvas izejas kabelim pievienojiet zemo frekvenču EMI filtru vai vairāku tinumu ferīta serdi.

7. Bridinājuma uzlīmes uz pārveidotāja ir šādas.

	AUGSTSPRIEGUMA RADITSAPDRAUDĒJUMS. Atvienojiet visuienākošo jaudu un izslēdzietizstrādājumu, pirms sākat strādātar to.		Aizkavēta izlāde. Pēc izslēgšanas uzgaidiet 5minūtes, līdz komponenti ir pilnībā izlādējušies.
	Pirms sākat strādāt ar šo ierīci, izlasietrokasgrāmatu.		Pastāv iespējamie riski. Pirms jebkādāmdarbībām valkājiet atbilstošus IAL.
	Augstas temperatūras radītais risks.Nepieskarieties produktam tā darbības laikā,lai izvairītos no apdegumiem.		Zemējuma punkts. Norāda PE kabeļa pievienošanas poziciju.
	CE marķējums		Neizmetiet invertoru kā sadzīves atkritumus.Izmetiet izstrādājumu saskaņā ar vietējiemlikumiem un noteikumiem vai nosūtiet toatpakaļ ražotājam.

1.3 Pārbaudiet pirms ieslēgšanas

Nr.		Pārbaudiet vienumu
1	☐	Produkts ir stingri uzstādīts tīrā vietā, kas ir labi vēdināma un viegli lietojama.
2	☐	PE, lidzstrāvas ieeja, maînstrāvas izeja un sakaru kabeli ir pievienoti pareizi un droši.
3	☐	Kabelu savienojumi ir neskarti, izvilkti pareizi un vienmērīgi.
4	☐	Neizmantotās pieslēgvietas un termināļi ir aizzimogoti.
5	☐	Spriegums un frekvence pieslēguma punktā atbilst invertora tīkla savienojuma prasībām.

1.4 ES atbilstības deklarācija

Ar šo deklarē, ka invertors ar bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Radio iekārtu direktīva 2014/53/ES (RED)
- Bistamu vielu ierobežošanas direktiva 2011/65/ES un (ES) 2015/863 (RoHS)
- Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
- Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH)

Solar Solutions Ar šo deklarē, ka invertors bez bezvadu sakaru moduļiem, kas tiek pārdots Eiropas tirgū, atbilst šādu direktīvu prasībām:

• Elektromagnētiskās savietojamības direktīva 2014/30/ES (EMS)
  • Elektrisko aparātu zemspreguma direktīva 2014/35/ES (LVD)
• Bīstamu vielu ierobežošanas direktīva 2011/65/ES un (ES) 2015/863 (RoHS)
• Direktiva 2012/19/ES par elektrisko un elektronisko iekärtu atkritumiem
• Kimikāliju registrācija, novērtēšana, licencēšana un ierobežošana (EK) Nr. 1907/2006 (REACH) Jūs varat lejupielādēt ES atbilstības deklarāciju vietnē https://www.aeg-industrialsolar.de/service/downloads/.

1.5 ES atbilstības deklarācija

Indikators	Stāvoklis	Apraksts
Jauda		IESLĒGTS = Wi-Fi ir pievienots / aktīvs.
		1. MIRGOŠANA = Wi-Fi sistēma tiek atiestatīta.
		2. MIRGOŠANA = WiFi nav pievienots maršrutētājam.
		4. MIRGOŠANA = Wi-Fi servera problēma
		MIRGO = RS485 ir pievienots.
		IZSLĒGTS = Wi-Fi nav aktīvs.
darbojas		IESLĒGTS = Invertors padod jaudu.
		IZSLĒGTS = Invertors šobrid nepadod jaudu.
nepareizi		IESLĒGTS = Notikusi klūda.
