J-165 - Συρραπτικό Novus - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ J-165 Novus

1.1 Δήλωση Συμμόρφωσης: Δηλώνουμε με αποκλειστική ευθύνη μας ότι αυτό το ηλεκτρικό

συρραπτικό NOVUS ανταποκρίνεται στις σχετικές απαιτήσεις ασφάλειας και υγείας της Οδηγίας περί ασφάλειας προϊόντων της ΕΚ *. Η συσκευή ανταποκρίνεται στα ακόλουθα πρότυπα: ** σύμφωνα με τους κανονισμούς των Οδηγιών ***. Εκδοση ****.

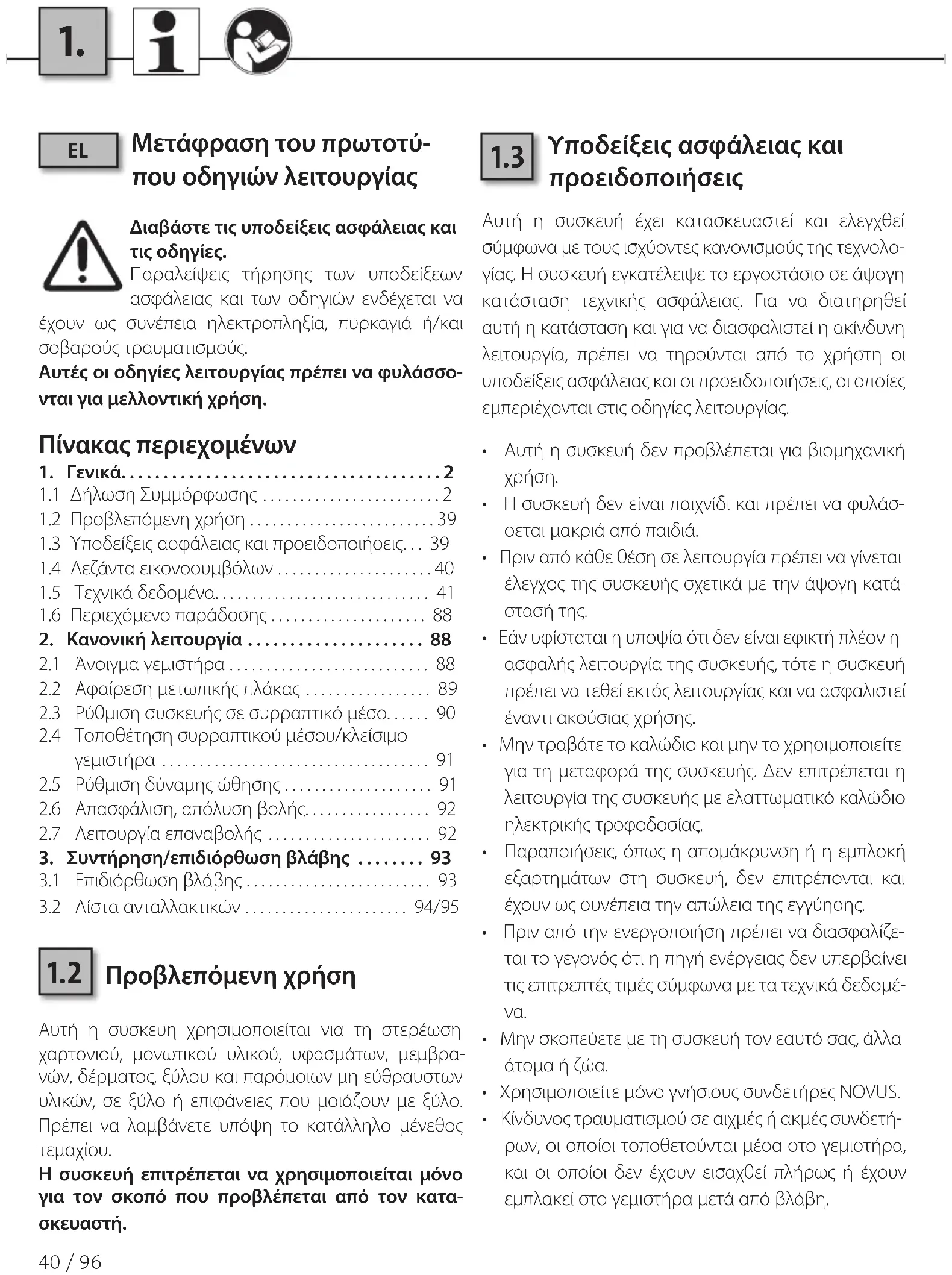

Μετάφραση του πρωτοτύπου οδηγιών λειτουργίας................................... 40

Διαβάστε τις υποδείξεις ασφάλειας και τις οδηγίες. Παραλείψεις τήρησης των υποδείξεων ασφάλειας και των οδηγιών ενδέχεται να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Αυτές οι οδηγίες λειτουργίας πρέπει να φυλάσσο- νται για μελλοντική χρήση. Πίνακας περιεχομένων

1. Γενικά......................................2

1.1 Δήλωση Συμμόρφωσης ........................2

1.2 Προβλεπόμενη χρήση .........................39

1.3 Υποδείξεις ασφάλειας και προειδοποιήσεις... 39

1.4 Λεζάντα εικονοσυμβόλων .....................40

1.5 Τεχνικά δεδομένα............................. 41

1.6 Περιεχόμενο παράδοσης ..................... 88

2. Κανονική λειτουργία ..................... 88

2.1 Άνοιγμα γεμιστήρα ........................... 88

2.2 Αφαίρεση μετωπικής πλάκας ................. 89

2.3 Ρύθμιση συσκευής σε συρραπτικό μέσο...... 90

2.4 Τοποθέτηση συρραπτικού μέσου/κλείσιμο

γεμιστήρα .................................... 91

2.5 Ρύθμιση δύναμης ώθησης .................... 91

2.6 Απασφάλιση, απόλυση βολής................. 92

2.7 Λειτουργία επαναβολής ...................... 92

3. Συντήρηση/επιδιόρθωση βλάβης ........ 93

3.1 Επιδιόρθωση βλάβης ......................... 93

3.2 Λίστα ανταλλακτικών ...................... 94/95

Προβλεπόμενη χρήση Αυτή η συσκευη χρησιμοποιείται για τη στερέωση χαρτονιού, μονωτικού υλικού, υφασμάτων, μεμβρα- νών, δέρματος, ξύλου και παρόμοιων μη εύθραυστων υλικών, σε ξύλο ή επιφάνειες που μοιάζουν με ξύλο. Πρέπει να λαμβάνετε υπόψη το κατάλληλο μέγεθος

Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για τον σκοπό που προβλέπεται από τον κατα-

Μετάφραση του πρωτοτύ- που οδηγιών λειτουργίας

Υποδείξεις ασφάλειας και προειδοποιήσεις Αυτή η συσκευή έχει κατασκευαστεί και ελεγχθεί σύμφωνα με τους ισχύοντες κανονισμούς της τεχνολο- γίας. Η συσκευή εγκατέλειψε το εργοστάσιο σε άψογη κατάσταση τεχνικής ασφάλειας. Για να διατηρηθεί αυτή η κατάσταση και για να διασφαλιστεί η ακίνδυνη λειτουργία, πρέπει να τηρούνται από το χρήστη οι υποδείξεις ασφάλειας και οι προειδοποιήσεις, οι οποίες εμπεριέχονται στις οδηγίες λειτουργίας.

• Αυτή η συσκευή δεν προβλέπεται για βιομηχανική

• Η συσκευή δεν είναι παιχνίδι και πρέπει να φυλάσ- σεται μακριά από παιδιά.

• Πριν από κάθε θέση σε λειτουργία πρέπει να γίνεται έλεγχος της συσκευής σχετικά με την άψογη κατά-

• Εάν υφίσταται η υποψία ότι δεν είναι εφικτή πλέον η ασφαλής λειτουργία της συσκευής, τότε η συσκευή πρέπει να τεθεί εκτός λειτουργίας και να ασφαλιστεί έναντι ακούσιας χρήσης.

• Μην τραβάτε το καλώδιο και μην το χρησιμοποιείτε για τη μεταφορά της συσκευής. Δεν επιτρέπεται η λειτουργία της συσκευής με ελαττωματικό καλώδιο ηλεκτρικής τροφοδοσίας.

• Παραποιήσεις, όπως η απομάκρυνση ή η εμπλοκή εξαρτημάτων στη συσκευή, δεν επιτρέπονται και έχουν ως συνέπεια την απώλεια της εγγύησης.

• Πριν από την ενεργοποιήση πρέπει να διασφαλίζε- ται το γεγονός ότι η πηγή ενέργειας δεν υπερβαίνει τις επιτρεπτές τιμές σύμφωνα με τα τεχνικά δεδομέ-

• Μην σκοπεύετε με τη συσκευή τον εαυτό σας, άλλα άτομα ή ζώα.

• Χρησιμοποιείτε μόνο γνήσιους συνδετήρες NOVUS.

• Κίνδυνος τραυματισμού σε αιχμές ή ακμές συνδετή- ρων, οι οποίοι τοποθετούνται μέσα στο γεμιστήρα, και οι οποίοι δεν έχουν εισαχθεί πλήρως ή έχουν εμπλακεί στο γεμιστήρα μετά από βλάβη.41 / 96 J-165

Διαβάστε πληροφορίες για το χρήστη / υποδείξεις ασφάλειας

Αποσύνδεση συσκευής από τροφο- δοσία ρεύματος Χρησιμοποιείτε προστασία ματιών

Σημαντική πληροφορία Κανονική λειτουργία Υποδείξεις συντήρησης / επιδιόρθωση βλάβης Σύνδεση συσκευής σε τροφοδοσία

Συμμόρφωση με τις ισχύουσες Οδηγίες ασφάλειας της ΕΕ Το κέντρο ελέγχου Intertek πιστοποι- εί ότι το προϊόν ανταποκρίνεται στο νόμο περί ασφάλειας συσκευών και

Κλάση προστασίας II (διπλή μόνωση, δεν απαιτείται γειωμένο βύσμα.) Μην απορρίπτετε στα οικιακά απορ-

Λεζάντα εικονοσυμβόλων

• Η συσκευή μετά από λειτουργία 30 λεπτών με 20 βολές/λεπ. θα πρέπει να ψύχεται, διότι έχει σχεδια- στεί μόνο για σύντομη λειτουργία.

• Προστατεύετε από υγρασία και νερό.

• Μετά την εργασία βγάζετε το βύσμα από την πρίζα. Μην αφήνετε τη συσκευή χωρίς επίβλεψη, όταν είναι συνδεδεμένη με την ηλεκτρική τροφοδοσία.

• Μετά από κάθε 1000 βολές περίπου πρέπει να λιπαίνετε την έξοδο συνδετήρων με μία σταγόνα λεπτόρρευστου λαδιού.

• Η συσκευή πρέπει εν ανάγκη να καθαρίζεται με απαλό πινέλο.

• Το άνοιγμα της συσκευής επιτρέπεται μόνο από εκπαιδευμένο προσωπικό σέρβις.42 / 96

• Τάση δικτύου/συχνότητα: 230V / 50Hz

• Ασφάλεια δικτύου: ελάχ. 10 A μετρίας αδράνειας, μέγ. 16 A μετρίας αδράνειας

• Ηλεκτρικός αγωγός τροφοδοσίας: Καλώδιο 3 m μήκος, 2 συρμάτων (2 x 1 mm

031-0331 βύσμα CEE 7/17, πρίζα τύπου EF 031-0336 βύσμα τύπου J, πρίζα τύπου J

• Ηλεκτρική επιμήκυνση: μέγ. 10 m με 1,5 mm

• Ακολουθία παλμών: μέγ. 20 βολές/λεπ., S2 30 λεπ.

• Ηλεκτρική παλμογεννήτρια: καταστολή ραδιοπαρασίτων

• Όρια θερμοκρασίας: -10°C έως 40°C

• Διαστάσεις: 205 mm ύψος, 233 mm μήκος, 56 mm εύρος

• Εκπομπή θορύβου: σύμφωνα με EN 60745-1: A-ηχοστάθμη L

= 84 dB(A), Αβεβαιότητα K pA = 2,5 dB(A) A-ηχοστάθμη

= 95 dB(A), Αβεβαιότητα K WA = 2,5 dB(A) Φοράτε ωτοασπίδες!

Συνολική τιμή δονήσεων σύμφωνα με EN 60745-1 Τιμή εκπομπής δονήσεων ah = 3,2 m/s

Αβεβαιότητα K = 1,5 m/s2

• Η αναφερόμενη τιμή εκπομπής δονήσεων και η αναφερόμενη τιμή εκπομπής θορύβου μετρήθηκαν σύμφωνα με τυποποιημένη μέθοδο ελέγχου και μπορούν να χρησιμοποποιηθούν για τη σύγκριση ενός ηλεκτρικού εργαλείου με κάποιο άλλο.

• Η αναφερόμενη τιμή εκπομπής δονήσεων και η αναφερόμενη τιμή εκπομπής θορύβου μπορούν να χρησιμοποποιηθούν επίσης και για προσωρινή εκτίμηση της επιβάρυνσης. Προειδοποίηση:

• Οι εκπομπές δονήσεων και θορύβου ενδέχεται να αποκλίνουν κατά τη διάρκεια της πραγματικής χρή- σης του ηλεκτρικού εργαλείου από τις αναφερόμε- νες τιμές, ανάλογα με το είδος και τον τρόπο, με τον οποίο χρησιμοποιείται το ηλεκτρικό εργαλείο, ιδιαί- τερα δε με το είδος του τεμαχίου προς επεξεργασία.

• Καθορίστε επιπλέον μέτρα ασφάλειας για την προ- στασία του χειριστή, τα οποία βασίζονται στον υπολογισμό της επιβάρυνσης δονήσεων κατά τη διάρκεια των πραγματικών συνθηκών χρήσης (λάβετε υπόψη όλες τις αναλογίες του λειτουργικού κύκλου, για παράδειγμα διαστήματα, κατά τα οποία είναι απενεργοποιημένο το ηλεκτρικό εργαλείο, και τέτοια, κατά τα οποία είναι μεν ενεργοποιημένο, αλλά λειτουργεί χωρίς επιβάρυνση). Διατηρούμε το δικαίωμα τεχνικών αλλαγών και βελτιώσεων, οι οποίες εξυπηρετούν στην εξέλιξη των συσκευών μας. / J-165
