NÁVOD K OBSLUZE J-165 Novus

NOVUS J-165 E 16-19 mm Typ J A 8-20 mm Typ 53 D 8-18 mm Typ 53F

1.

i

[Non-Text]

DE

1.1 Prohlášení o shodě: Ve výhradní zodpovědnosti prohlašujeme, že tento elektrický sponkovač NOVUS odpovídá příslušným bezpečnostním a zdravotním požadavkům směrnice ES o obecné bezpečnosti výrobků *. Přístroj odpovídá následujícím normám: ** podle ustanovení směrnic *** . Vydání ****.

1.

HU

Překlad originálního návodu k obsluze.... 52

Bezpečnostné a výstražné pokyny

Pokyny pre údržbu/ odstraňovanie porúch

UPOZORNENIE

Nelikvidujte spolu s domovým odpadom.

1.5 Technické údaje

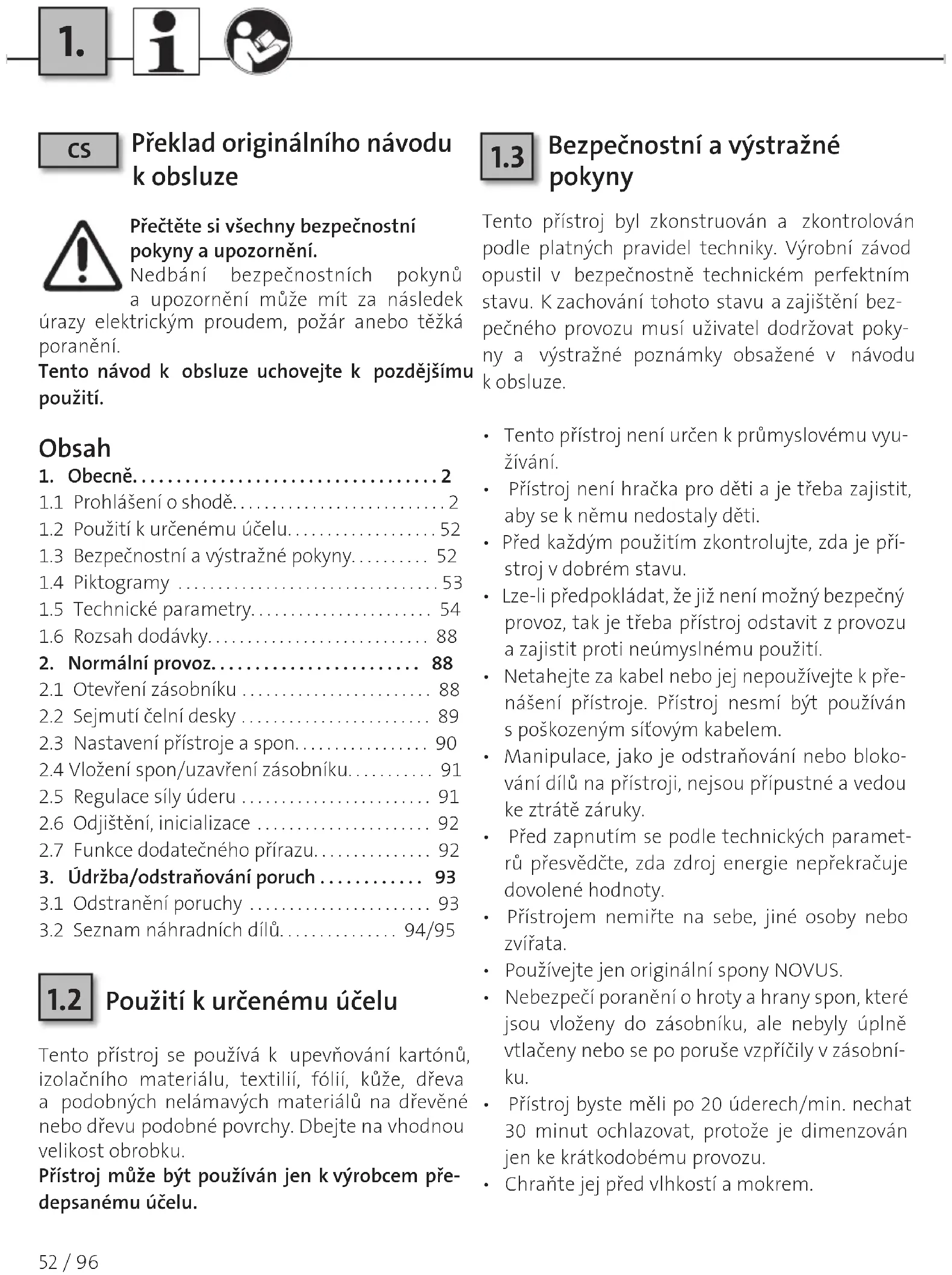

Překlad originálního návodu k obsluze

Přečtěte si všechny bezpečnostní pokyny a upozornění.

Nedbání bezpečnostních pokynů a upozornění může mít za následek úrazy elektrickým proudem, požár anebo těžká poranění.

Tento návod k obsluze uchovejte k pozdějšímu použití.

Obsah

1. Obecně....2
   1.1 Prohlášení o shodě....2
   1.2 Použití k určenému účelu....52
   1.3 Bezpečnostní a výstražné pokyny..... 52
   1.4 Piktogramy 53
   1.5 Technické parametry.... 54
   1.6 Rozsah dodávky.... 88
2. Normální provoz.... 88
   2.1 Otevření zásobníku 88
   2.2 Sejmutí čelní desky 89
   2.3 Nastavení přístroje a spon.... 90
   2.4 Vložení spon/uzavření zásobníku.... 91
   2.5 Regulace síly úderu 91
   2.6 Odjištění, inicializace 92
   2.7 Funkce dodatečného přírazu.... 92
3. Údržba/odstraňování poruch ..... 93
   3.1 Odstranění poruchy 93
   3.2 Seznam náhradních dílů.... 94/95

1.2

Použití k určenému účelu

Tento přístroj se používá k upevňování kartónů, izolačního materiálu, textilií, fólií, kůže, dřeva a podobných nelámavých materiálů na dřevěné nebo dřevu podobné povrchy. Dbejte na vhodnou velikost obrobku.

Přístroj může být používán jen k výrobcem předepsanému účelu.

1.3 Bezpečnostní a výstražné pokyny

Tento přístroj byl zkonstruován a zkontrolován podle platných pravidel techniky. Výrobní závod opustil v bezpečnostně technickém perfektním stavu. K zachování tohoto stavu a zajištění bezpečného provozu musí uživatel dodržovat pokyny a výstražné poznámky obsažené v návodu k obsluze.

• Tento přístroj není určen k průmyslovému využívání.
• Přístroj není hračka pro děti a je třeba zajistit, aby se k němu nedostaly děti.
• Před každým použitím zkontrolujte, zda je přístroj v dobrém stavu.
• Lze-li předpokládat, že již není možný bezpečný provoz, tak je třeba přístroj odstavit z provozu a zajistit proti neúmyslnému použití.
• Netahejte za kabel nebo jej nepoužívejte k přenášení přístroje. Přístroj nesmí být používán s poškozeným síťovým kabelem.
• Manipulace, jako je odstraňování nebo blokování dílů na přístroji, nejsou přípustné a vedou ke ztrátě záruky.
• Před zapnutím se podle technických parametrů přesvědčte, zda zdroj energie nepřekračuje dovolené hodnoty.
• Přístrojem nemiřte na sebe, jiné osoby nebo zvířata.
• Používejte jen originální spony NOVUS.
• Nebezpečí poranění o hroty a hrany spon, které jsou vloženy do zásobníku, ale nebyly úplně vtlaceny nebo se po poruše vzpríčily v zásobníku.
• Přístroj byste měli po 20 úderech/min. nechat 30 minut ochlazovat, protože je dimenzován jen ke krátkodobému provozu.
• Chraňte jej před vlhkostí a mokrem.

1.

novus

J-165

• Po práci vytáhněte zástrčku. Přístroj nenechávejte bez dozoru, je-li připojen k elektrické síti.

• Vždy asi po 1 000 úderech kapkou řídkého oleje namažte výstup spon.

• Přístroj v případě potřeby vyčistěte měkkým štětcem.

• Přístroj může otevírat jen vyškolený servisní personál.

1.4

Piktogramy

Přečíst uživatelské informace/bezpečnostní pokyny

POZOR

Přístroj odpojit od elektrické sítě

Používat ochranu očí a sluchu

Důležitá informace

Normální provoz

Pokyny k údržbě/odstraňování poruch

Připojit přístroj k elektrické síti

Shoda s příslušnými rozhodujícími bezpečnostními směrnicemi EU

Intertek potvrzuje, že výrobek odpovídá zákonu o bezpečnosti přístrojů a zařízení.

Třída ochrany II (dvojitá izolace, není zapotřebí uzemněná zástrčka)

Nelikvidovat s domácím odpadem.

1.5 Technické parametry

- Sítové napětí/frekvence: 230 V/50 Hz

- Sítová pojistka: min. 10 A středně pomalá; max. 16 A středně pomalá

- Elektrický přívod: kabel o délce 3 m, 2vodičový (2 x 1 mm ^2 ) 031-0331 konektor CEE 7/17, zásuvka typu EF 031-0336 konektor typu J, zásuvka typu J

- Elektrická prodlužovačka: max. 10 m s průřezem vodiče 1,5 mm ^2

- Pořadí impulzů: max. 20 úderů/min., S2 30 min.

- Elektrický snímač impulzů: odrušení

- Teplotní rozsah: -10°C až 40°C

- Rozměry: výška 205 mm, délka 233 mm, šířka 56 mm

• Hmotnost: 1750 g

- Hlukové emise: stanovené podle EN 60745-1: hladina zvukového tlaku hodnocená A L_pA = 84 dB(A) ; nejistota K_pA = 2,5 dB(A) hladina zvukového výkonu hodnocená A L_WA = 95 dB(A) ; nejistota K_WA = 2,5 dB(A)

Nosit ochranu sluchu!

- Vibrace: Celková hodnota kmitání stanovená podle EN 60745-1 Emisní hodnota kmitání a _h = 3,2 m/s ^2 ; nejistota K = 1,5 m/s ^2

- Uvedená emisní hodnota kmitání a emisní hodnota hluku byly měřeny podle normovaného zkušebního postupu a mohou být použity k porovnání s jiným elektrickým nářadím. - Uvedená emisní hodnota kmitání a emisní hodnota hluku mohou být také použity k předběžnému posouzení zatížení.

Varování:

- Emise vibrací a hluku se mohou během skutečného používání elektrického nářadí odchylovat od uvedených hodnot, v závislosti na způsobu, jakým je elektrické nářadí používáno, zejména jaký druh obrobku se zpracovává. - Specifikujte dodatečná bezpečnostní opatření k ochraně obsluhy, která se opírají o odhad zatížení vibracemi během skutečných podmínek použití (zohledněte všechny části provozního cyklu, příkladně časy, kdy je elektrické nářadí vypnuté, a časy, kdy je zase zapnuté, ale běží bez zatížení).

1.

NOVUS

J-165
