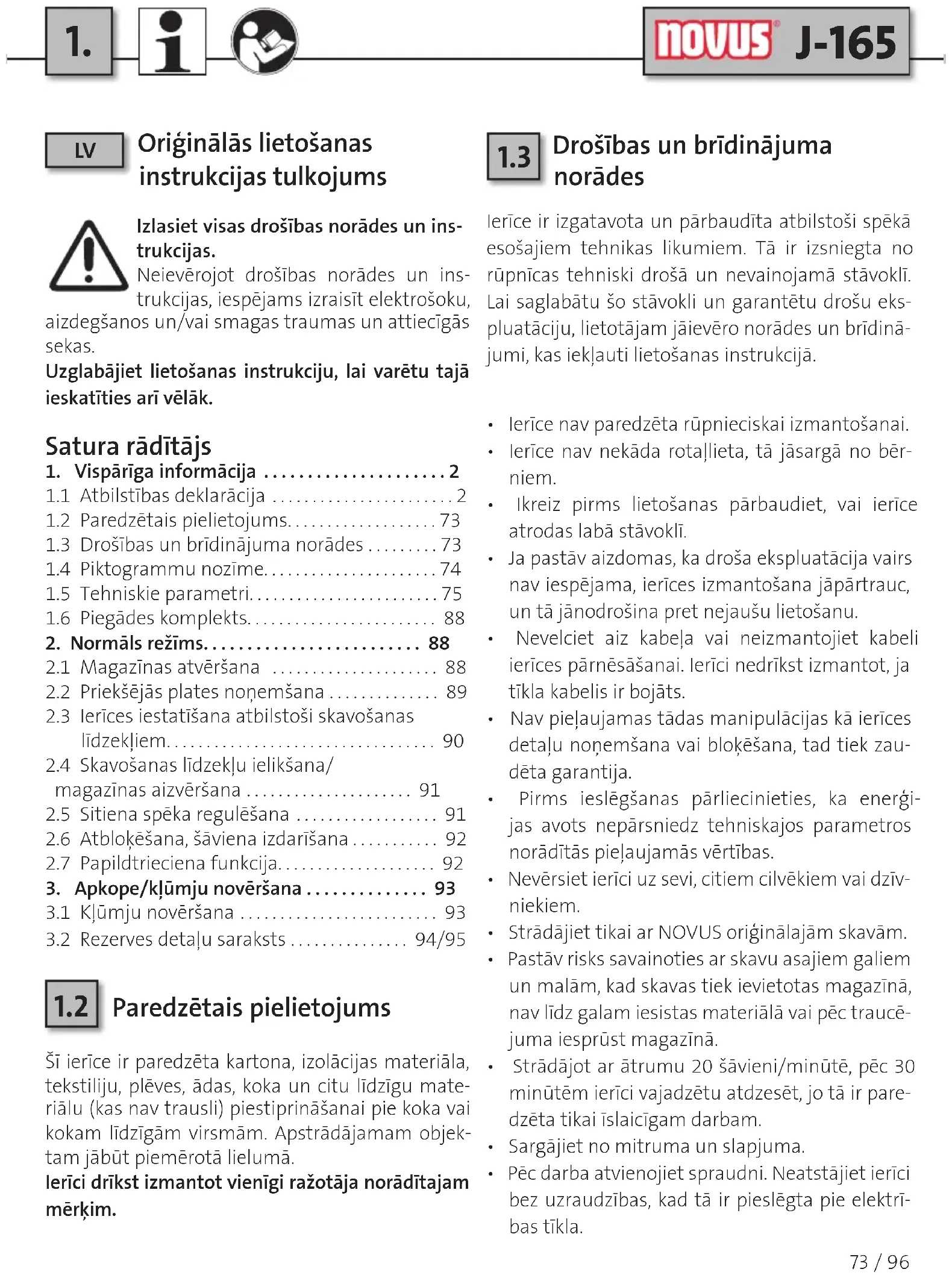

LIETOŠANAS INSTRUKCIJA J-165 Novus

1.1 Atbilstības deklarācija: Ar pilnu atbildību paziņojam, ka šī NOVUS elektriskā skavu pis-

tole atbilst attiecīgajām drošības tehnikas un veselības aizsardzības prasībām saskaņā ar EK direktīvu par preču vispārējo drošību *. Ierīce atbilst sekojošām normām: ** saskaņā ar direktīvu *** prasībām. Izdevums ****.

Oriģinālās lietošanas instrukcijas tulkojums ........................................ 73

Izlasiet visas drošības norādes un ins-trukcijas.Neievērojot drošības norādes un ins-trukcijas, iespējams izraisīt elektrošoku, aizdegšanos un/vai smagas traumas un attiecīgās sekas.Uzglabājiet lietošanas instrukciju, lai varētu tajā ieskatīties arī vēlāk. Satura rādītājs 1. Vispārīga informācija .....................2. Atbilstības deklarācija ........................ Paredzētais pielietojums.................... Drošības un brīdinājuma norādes .......... Piktogrammu nozīme....................... Tehniskie parametri......................... Piegādes komplekts........................ 2. Normāls režīms......................... 88. Magazīnas atvēršana ..................... . Priekšējās plates noņemšana .............. . Ierīces iestatīšana atbilstoši skavošanas līdzekļiem.................................. . Skavošanas līdzekļu ielikšana/ magazīnas aizvēršana ..................... . Sitiena spēka regulēšana .................. . Atbloķēšana, šāviena izdarīšana ........... . Papildtrieciena funkcija.................... 3. Apkope/kļūmju novēršana .............. 93. Kļūmju novēršana ......................... . Rezerves detaļu saraksts ............... /

Paredzētais pielietojums Šī ierīce ir paredzēta kartona, izolācijas materiāla, tekstiliju, plēves, ādas, koka un citu līdzīgu mate-riālu (kas nav trausli) piestiprināšanai pie koka vai kokam līdzīgām virsmām. Apstrādājamam objek-tam jābūt piemērotā lielumā. Ierīci drīkst izmantot vienīgi ražotāja norādītajam mērķim.

Oriģinālās lietošanas instrukcijas tulkojums

Drošības un brīdinājuma norādes Ierīce ir izgatavota un pārbaudīta atbilstoši spēkā esošajiem tehnikas likumiem. Tā ir izsniegta no rūpnīcas tehniski drošā un nevainojamā stāvoklī. Lai saglabātu šo stāvokli un garantētu drošu eks-pluatāciju, lietotājam jāievēro norādes un brīdinā-jumi, kas iekļauti lietošanas instrukcijā.• Ierīce nav paredzēta rūpnieciskai izmantošanai.• Ierīce nav nekāda rotaļlieta, tā jāsargā no bēr-niem.• Ikreiz pirms lietošanas pārbaudiet, vai ierīce atrodas labā stāvoklī. • Ja pastāv aizdomas, ka droša ekspluatācija vairs nav iespējama, ierīces izmantošana jāpārtrauc, un tā jānodrošina pret nejaušu lietošanu.• Nevelciet aiz kabeļa vai neizmantojiet kabeli ierīces pārnēsāšanai. Ierīci nedrīkst izmantot, ja tīkla kabelis ir bojāts.• Nav pieļaujamas tādas manipulācijas kā ierīces detaļu noņemšana vai bloķēšana, tad tiek zau-dēta garantija.• Pirms ieslēgšanas pārliecinieties, ka enerģi-jas avots nepārsniedz tehniskajos parametros norādītās pieļaujamās vērtības.• Nevērsiet ierīci uz sevi, citiem cilvēkiem vai dzīv-niekiem.• Strādājiet tikai ar NOVUS oriģinālajām skavām. • Pastāv risks savainoties ar skavu asajiem galiem un malām, kad skavas tiek ievietotas magazīnā, nav līdz galam iesistas materiālā vai pēc traucē-juma iesprūst magazīnā.• Strādājot ar ātrumu šāvieni/minūtē, pēc minūtēm ierīci vajadzētu atdzesēt, jo tā ir pare-dzēta tikai īslaicīgam darbam.• Sargājiet no mitruma un slapjuma.• Pēc darba atvienojiet spraudni. Neatstājiet ierīci bez uzraudzības, kad tā ir pieslēgta pie elektrī-bas tīkla.74 / 96

Izlasiet lietotāja informāciju/ drošības norādes UZMANĪBU! Atvienojiet ierīci no strāvas pade- ves Izmantojiet acu un ausu aizsargus Svarīga informācija Normāls režīms Apkopes norādes/ traucējumu novēršana Pievienojiet ierīci pie strāvas padeves Atbilstība galvenajām ES drošības direktīvām Intertek apliecina, ka produkts atbilst Likumam par ierīču un produktu drošību. Aizsardzības klase II (divkārša izolācija, nav vajadzīgs iezemēts spraudnis). Neizmetiet mājsaimniecības atkritumos.

• Apmēram pēc 1000 šāvieniem skavu izejas atvere jāieeļļo ar vienu pilienu šķidras eļļas.

• Ja nepieciešams, ierīci var tīrīt ar mīkstu otiņu.

• Atskrūvēt ierīci drīkst vienīgi apmācīts servisa personāls.75 / 96 J-165

• Tīkla drošinātājs: min. 10 A ar vidēju inerci; maks. 16 A ar vidēju inerci

• Elektriskais pagarinātājs: maks. 10 m, dzīslas šķērsgriezums 1,5 mm

• Elektriskais impulsu devējs: aizsargāts pret radiotraucējumiem

• Temperatūras diapazons: -10°C līdz 40°C

• Izmēri: augstums 205 mm, garums 233 mm, platums 56 mm

• Trokšņu emisija: noteikta saskaņā ar EN 60745-1: A–izsvarotais skaņas spiediena līmenis LpA = 84 dB(A); Kļūda KpA = 2,5 dB(A) A–izsvarotais skaņas spiediena līmenis LWA = 95 dB(A); kļūda KWA = 2,5 dB(A) Lietojiet austiņas!

• Vibrācija: vibrāciju kopējā vērtība noteikta saskaņā ar EN 60745-1 Vibrāciju emisijas vērtība ah = 3,2 m/s

• Norādītās vibrāciju un trokšņu emisijas vērtības ir mērītas ar standartizētām pārbaudes meto- dēm, un tās var izmantot, lai elektroinstrumen- tu salīdzinātu ar citiem elektroinstrumentiem.

• Norādītās vibrāciju un trokšņu emisijas vērtības var izmantot arī nolūkā, lai iepriekš novērtētu slodzi. Brīdinājums:

• Elektroinstrumenta faktiskā darba laikā vibrāciju un trokšņu emisija var atšķirties no norādītajām vērtībām, jo ir atkarīgas no veida un paņēmiena, kā elektroinstruments tiek izmantots, bet galve- nokārt no apstrādājamā objekta veida.

• Lai aizsargātu lietotāju, nosakiet papildu drošī- bas pasākumus, balstoties uz vibrāciju radītās slodzes novērtējumu faktiskajos izmantošanas apstākļos (ņemiet vērā visas darba cikla sastāv- daļas, piemēram - laikus, kad elektroinstru- ments ir izslēgts, un periodus, kad tas ir ieslēgts, taču darbojas bez slodzes). Paturētas tiesības uz tehniskiem grozījumiem un uzlabojumiem, kas kalpo mūsu ražoto ierīču progresam.76 / 96
