HASZNÁLATI ÚTMUTATÓ J-165 Novus

1.1 Megfelelőségi nyilatkozat: Egyedüli felelősségünk tudatában kijelentjük, hogy jelen

NOVUS elektromos tűzőgép eleget tesz az EK-termékbiztonsági irányvonal * vonatkozó biztonsági- és egészségügyi követelményeinek. A készülék összhangban van az alábbi szab- ványokkal: ** irányvonalak rendelkezései szerint ***. Kiadás ****.

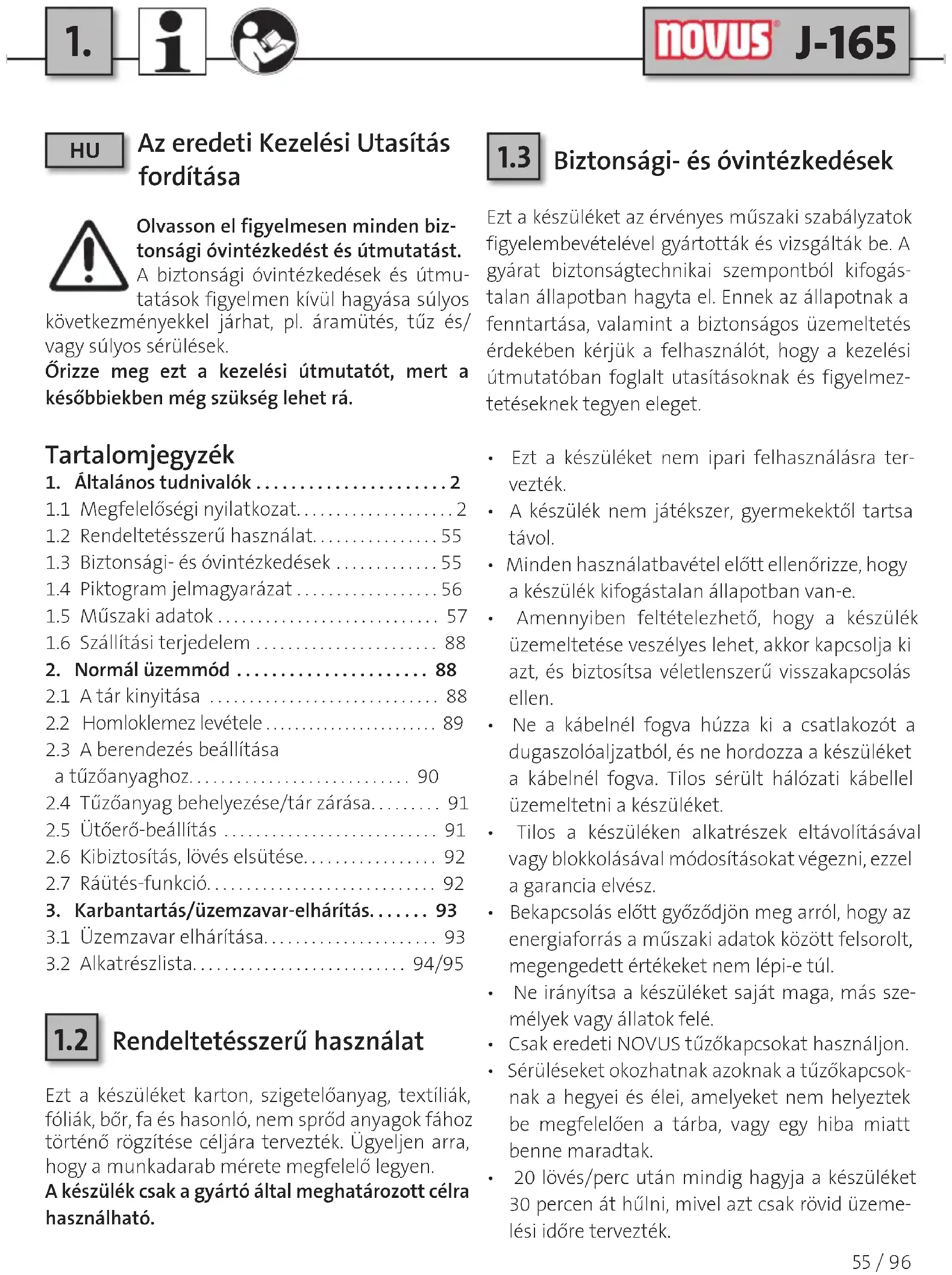

Az eredeti Kezelési Utasítás fordítása............................................... 55

Olvasson el figyelmesen minden biz-tonsági óvintézkedést és útmutatást.A biztonsági óvintézkedések és útmu-tatások figyelmen kívül hagyása súlyos következményekkel járhat, pl. áramütés, tűz és/vagy súlyos sérülések.Őrizze meg ezt a kezelési útmutatót, mert a későbbiekben még szükség lehet rá. Tartalomjegyzék 1. Általános tudnivalók ......................2. Megfelelőségi nyilatkozat..................... Rendeltetésszerű használat................. Biztonsági- és óvintézkedések .............. Piktogram jelmagyarázat ................... Műszaki adatok ............................ . Szállítási terjedelem ....................... 2. Normál üzemmód ...................... 88. A tár kinyitása ............................. . Homloklemez levétele ........................ . A berendezés beállítása a tűzőanyaghoz............................ . Tűzőanyag behelyezése/tár zárása......... . Ütőerő-beállítás ........................... . Kibiztosítás, lövés elsütése................. . Ráütés-funkció............................. 3. Karbantartás/üzemzavar-elhárítás....... 93. Üzemzavar elhárítása...................... . Alkatrészlista........................... /

Rendeltetésszerű használat Ezt a készüléket karton, szigetelőanyag, textíliák, fóliák, bőr, fa és hasonló, nem sprőd anyagok fához történő rögzítése céljára tervezték. Ügyeljen arra, hogy a munkadarab mérete megfelelő legyen. A készülék csak a gyártó által meghatározott célra használható.

Az eredeti Kezelési Utasítás fordítása

Biztonsági- és óvintézkedések Ezt a készüléket az érvényes műszaki szabályzatok figyelembevételével gyártották és vizsgálták be. A gyárat biztonságtechnikai szempontból kifogás-talan állapotban hagyta el. Ennek az állapotnak a fenntartása, valamint a biztonságos üzemeltetés érdekében kérjük a felhasználót, hogy a kezelési útmutatóban foglalt utasításoknak és figyelmez-tetéseknek tegyen eleget.• Ezt a készüléket nem ipari felhasználásra ter-vezték.• A készülék nem játékszer, gyermekektől tartsa távol.• Minden használatbavétel előtt ellenőrizze, hogy a készülék kifogástalan állapotban van-e. • Amennyiben feltételezhető, hogy a készülék üzemeltetése veszélyes lehet, akkor kapcsolja ki azt, és biztosítsa véletlenszerű visszakapcsolás ellen.• Ne a kábelnél fogva húzza ki a csatlakozót a dugaszolóaljzatból, és ne hordozza a készüléket a kábelnél fogva. Tilos sérült hálózati kábellel üzemeltetni a készüléket.• Tilos a készüléken alkatrészek eltávolításával vagy blokkolásával módosításokat végezni, ezzel a garancia elvész.• Bekapcsolás előtt győződjön meg arról, hogy az energiaforrás a műszaki adatok között felsorolt, megengedett értékeket nem lépi-e túl.• Ne irányítsa a készüléket saját maga, más sze-mélyek vagy állatok felé.• Csak eredeti NOVUS tűzőkapcsokat használjon. • Sérüléseket okozhatnak azoknak a tűzőkapcsok-nak a hegyei és élei, amelyeket nem helyeztek be megfelelően a tárba, vagy egy hiba miatt benne maradtak.• lövés/perc után mindig hagyja a készüléket percen át hűlni, mivel azt csak rövid üzeme-lési időre tervezték.56 / 96

Olvassa el a felhasználóknak szóló tájékoztatót / biztonsági óvintéz- kedéseket. FIGYELEM Válassza le a készüléket az áram- forrásról Használjon szem- és fülvédőt Fontos tájékoztatás Normál üzemmód Karbantartási utasítás/ Zavarelhárítás Csatlakoztassa a készüléket az áramforráshoz Az EK mindenkori irányadó bizton- ságtechnikai irányelveinek történő megfelelés Az Intertek tanúsítja, hogy a termék megfelel a készülék- és termékbiztonságra vonatkozó tör- vény előírásainak.

II. védelmi osztály (duplaszigete-

léssel van ellátva, nem szükséges földelt dugaszt használni.) Ne helyezze háztartási hulladék- gyűjtőbe.

Piktogram jelmagyarázat

• Óvja nedvességtől és nyirkosságtól.

• Használat után húzza ki a dugaszt a hálózati csatlakozó aljzatból. Amíg a készülék az áram- forrásra van csatlakoztatva, addig ne hagyja azt őrizetlenül.

• Kb. 1000 lövés után kenje be a tűzőkapocs kimenetét egy csepp olajjal.

• Szükség esetén tisztítsa meg a készüléket egy puha kefével.

• A készüléket csak szervizelésre kiképzett sze- mély nyithatja ki.57 / 96 J-165

• Hálózati feszültség/frekvencia: 230V / 50Hz

• Hálózati biztosíték: min. 10 A közepes; max. 16 A közepes

• Elektromos csatlakozóvezeték: 3 m hosszú, 2-eres kábel (2 x 1 mm

031-0331 villásdugó CEE 7/17, csatlakozóaljzat EF típus 031-0336 villásdugó J típus, csatlakozóaljzat J típus

• Elektromos hosszabbító: max. 10 m, 1,5 mm

• Impulzussorozat: max. 20 lövés/perc, S2 30 perc

• Elektromos impulzsadó: zavarszűrt

• Hőmérséklet-tartomány: -10°C-tól 40°C-ig

• Méretek: 205 mm magas, 233 mm hosszú, 56 mm széles

• Zajkibocsátás: megállapítása az EN 60745-1 szabvány szerint történt: A-értékelt zajszint L

= 84 dB(A); Pontatlanság K pA = 2,5 dB(A) A-értékelt zajszint

= 95 dB(A); Pontatlanság K WA = 2,5 dB(A) Viseljen fülvédőt!

• Rezgés: A rezgés összértékének megállapítása az EN 60745-1 szabvány szerint történt Rezgéskibocsátás értéke a

• A megadott vibrációs kibocsátási értéket és a megadott zajkibocsátási értéket szabvány sze- rinti eljárással mérték meg, és felhasználható két elektromos szerszám összehasonlítására.

• A megadott vibrációs kibocsátási érték és a megadott zajkibocsátási érték a terhelés előze- tes becslésének elvégzéséhez is felhasználható. Figyelmeztetés:

• A vibrációs- és zajkibocsátási értékek az elekt- romos szerszám tényleges használata során az elektromos szerszám használatának módjától függően eltérhetnek a megadott értékektől, különösképpen attól függően, hogy milyen fajta munkadarab megmunkálása történik.

• Hozzon olyan, a kezelő védelmét szolgáló kiegé- szítő óvintézkedéseket, amelyek a tényleges használati viszonyok között fellépő vibrációs terheléseken alapulnak (vegye figyelembe az üzemi ciklus összes alkotórészét, például azokat az időket, amelyek alatt az elektromos szerszám ki van kapcsolva, és azokat, amelyek alatt bár be van kapcsolva, de nincs terhelés alatt). Fenntartjuk magunknak a jogot ahhoz, hogy készülékeink fejlődését szolgáló módosításokat és javításokat hajtsunk végre. /
